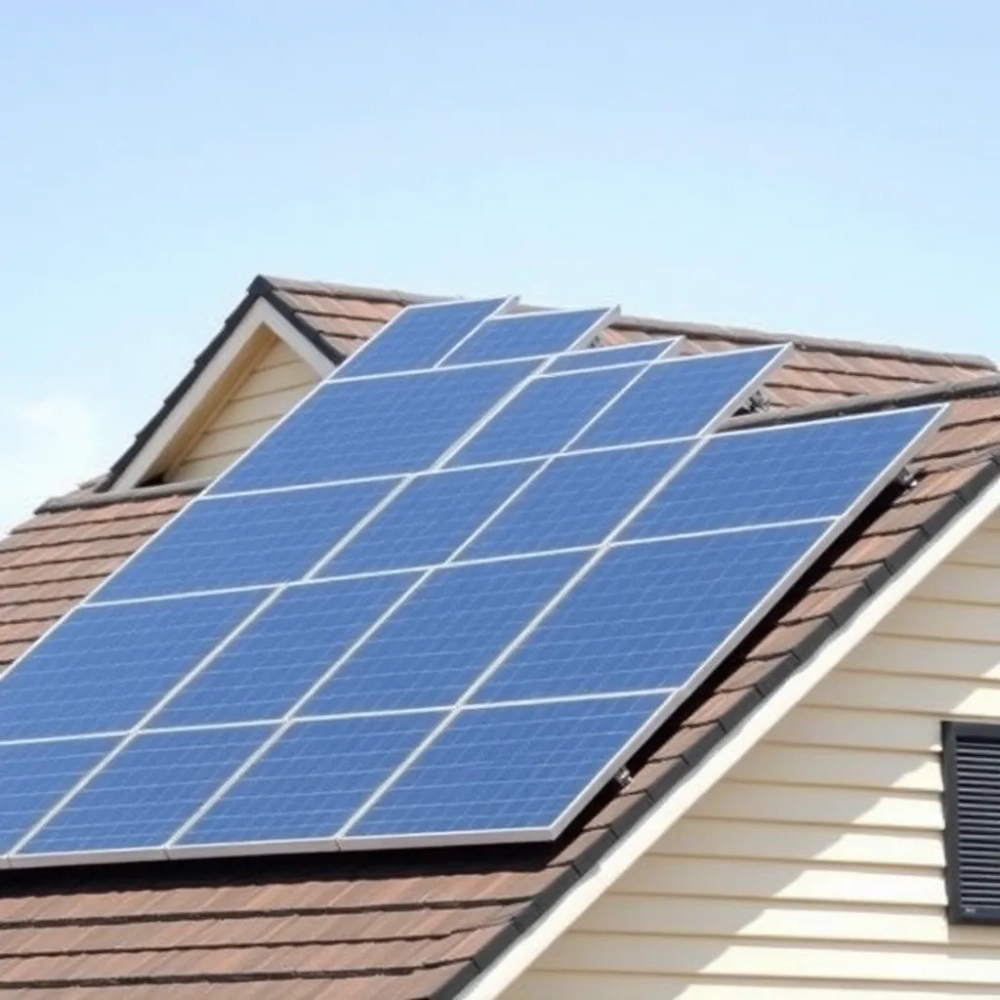

Czy panele fotowoltaiczne mogą wystawać poza obrys dachu
Na początek prosto: większość instalatorów i projektantów odpowie krótko — panele fotowoltaiczne nie powinny wystawać poza obrys dachu, ale odpowiedź ma odcienie. Dylematy są trzy i od nich zależą dalsze decyzje: pierwszy to kwestia przepisów budowlanych, gwarancji i odpowiedzialności — czy wystający moduł nie łamie lokalnych regulacji ani warunków ubezpieczenia; drugi to bezpieczeństwo konstrukcyjne i ryzyko wyrwania modułu przez wiatr lub uszkodzenia rynien i okapu; trzeci to wydajność i serwisowalność — czy wystawienie zwiększy zacienienia, zaburzy chłodzenie modułów lub utrudni konserwację. Ten artykuł przeprowadzi przez liczby, praktyczne wytyczne i możliwe konsekwencje, które pomogą podjąć decyzję dotyczącą montażu paneli na krawędziach dachu.

- Odstępy i bezpieczeństwo montażu paneli
- Wymagane odległości od dolnej krawędzi dachu
- Przestrzeń pod modułami a wydajność chłodzenia
- Różnice techniczne pokryć dachowych
- Systemy montażu na dachu płaskim: balast i bezbalast
- Układ przewodów i zabezpieczenia przeciwporażeniowe
- Ryzyko błędów montażu i znaczenie audytu
- Czy panele fotowoltaiczne mogą wystawać poza obrys dachu
Poniżej syntetyczna tabela z najważniejszymi danymi i rekomendacjami dotyczącymi problemu "Czy panele fotowoltaiczne mogą wystawać poza obrys dachu" — wartości to orientacyjne zakresy spotykane w projektach i normach instalacyjnych, a komentarze wyjaśniają przyczynę rekomendacji.
| Parametr | Typowa wartość / rekomendacja | Uzasadnienie / uwagi |
|---|---|---|
| Wystawanie poza obrys dachu | Niezalecane; dopuszczalne tylko w wyjątkowych, zaprojektowanych przypadkach | Wystający panel zwiększa ryzyko odrywającego się elementu przy silnym wietrze, utrudnia odpływ wody i może naruszać gwarancję lub lokalne przepisy. |
| Odstęp od dolnej krawędzi dachu (okap) | ~20 cm (zalecane), minimalnie 10–15 cm w wyjątkowych instalacjach | Odstęp chroni rynnę, zapobiega gromadzeniu się wody pod modułem i zmniejsza ryzyko wyrwania podczas zsuwania się śniegu. |
| Odstęp między modułami (poziomo) | ~10 mm (stawy termiczne) do 30 mm | Luźniejsze fugi pozwalają na rozszerzalność termiczną i ułatwiają montaż, zwykle 10 mm dla ramek aluminiowych. |
| Przestrzeń pod modułem (wentylacja) | 30–60 mm (minimalnie), 50–100 mm zalecane dla lepszego chłodzenia | Dobrze wentylowany tył modułu obniża temperaturę ogniw i poprawia sprawność; szczelina powyżej 30 mm jest podstawą. |
| Typowe rozmiary i masa modułów | 60-cz. ~1700×1000 mm, 18–22 kg; 72-cz. ~2000×1000 mm, 20–26 kg | Wymiary decydują o zasięgu występu i wysokości instalacji; masa wpływa na obciążenie dachu przy systemach balastowych. |
| Balast na dachu płaskim (orientacja) | 20–60 kg / moduł (zależnie od wiatru i konstrukcji) | Balast kompensuje siły unoszące; wylicza się go indywidualnie, ale realne ciężary często przekraczają 1 kN na moduł. |
Patrząc na tabelę: dominującą zasadą jest ograniczenie wystawania paneli poza krawędź dachu ze względów mechanicznych, wodnych i ubezpieczeniowych; konkretne liczby — 20 cm do okapu, 30–60 mm przestrzeni wentylacyjnej, 10 mm odstępu poziomego — to standardy warsztatowe stosowane w dużej liczbie projektów. Dalszy tekst rozwija każdy z tych punktów: jak zaprojektować montaż, jakie elementy konstrukcyjne i elektryczne trzeba uwzględnić, oraz jakie koszty i parametry techniczne warto zaplanować, by nie zostać z niespodzianką przy pierwszej wichurze lub przy serwisie.
Odstępy i bezpieczeństwo montażu paneli
Podstawowe założenie przy montażu paneli brzmi prosto: zachowaj kontrolowane odstępy, zabezpiecz połączenia i dopasuj konstrukcję do sił wiatru i śniegu; w praktyce ten prosty komunikat przekłada się na szczegółowe wyliczenia i wybór elementów. Przy projektowaniu zwykle zaczyna się od mapy wiatrowej i obciążenia śniegiem dla danego regionu, potem ustala się rozmieszczenie punktów mocowania i rozmieszczenie szyn montażowych, a dopiero na końcu dobiera się konkretne uchwyty i liczby śrub. Niewłaściwy odstęp przy krawędzi dachu potęguje momenty skręcające na końcach szyn, co w połączeniu z siłą wiatru może doprowadzić do wyrwania mocowań i uszkodzenia paneli, rynien lub elewacji; dlatego każdy projekt powinien mieć arkusz obciążeń, w którym policzone są siły przy różnych kierunkach wiatru i scenariuszach ekstremalnych.
Zobacz także: Minimalna wysokość attyki: dach płaski 2025
Jeśli moduł wystaje poza obrys, to punkt podparcia traci część swojej dźwigni, a wiatr zaczyna działać na płyty jak na skrzydło; to z kolei wymusza większe siły w uchwytach i zwiększa ryzyko przecieków w miejscach połączeń z krytą powłoką dachu. Zalecenie 20 cm od dolnej krawędzi dachu nie jest magiczną liczbą — wynika z obserwacji działania opadów i zsuwania się śniegu przy typowych modułach o wysokości około 1,7 m oraz z konieczności zachowania przestrzeni do montażu rynien i elementów okapowych. Przestrzeń pod modułem ma znaczenie nie tylko dla chłodzenia, ale też dla odwodnienia — zbyt mały odstęp powoduje, że woda kapie wprost na ramę i rynnę, co przy silnym deszczu i wietrze może skutkować erozją materiału czy stalowych elementów.
Lista kontrolna (krok po kroku)
- Zmierz odległość od okapu i bocznych krawędzi; zaplanuj min. 20 cm od okapu i 5–10 cm od bocznych krawędzi, o ile projekt konstrukcyjny nie przewiduje inaczej.
- Określ typ dachu i metodę mocowania (haki dachowe, śruby z kołnierzem, zaciski na rąbek), a następnie dobierz liczbę punktów mocowania zgodnie z obciążeniami wiatrowymi.
- Uwzględnij dystans wentylacyjny 30–60 mm oraz minimalne szczeliny między ramkami paneli (ok. 10 mm) dla kompensacji termicznej i cięcia cienia.
- Zamontuj okucia i uszczelnienia, sprawdź momenty dokręcenia, wykonaj test szczelności i pomiary elektryczne po montażu.
Wymagane odległości od dolnej krawędzi dachu
Odstęp od dolnej krawędzi dachu ma podwójną funkcję: techniczną i serwisową; techniczna wynika z konieczności zachowania drożnego odpływu wód opadowych i ochrony rynien przed bezpośrednim uderzeniem kropel odbitych od ramy, serwisowa umożliwia dostęp do rynien i zapewnia bezpieczne operowanie przy montażu czy wymianie paneli. W polskich realizacjach spotyka się powszechnie wartość około 20 cm, która równoważy ochronę rynny i minimalizuje ryzyko zaciskania się wody przy krawędzi; wartość mniejsza niż 10–15 cm naraża instalację na korozyjne działanie wody i zabrudzenia, co może przyspieszyć degradację elementów mocujących i szczelność dachu. Trzeba też pamiętać o zamarzaniu — jeśli panel obniża temperaturę w miejscu styku z okapem lub zmienia sposób zsuwania śniegu, może tworzyć się uskok śnieżny, który dodatkowo obciąża rynny.
Zobacz także: Koszt dachu: Kalkulator Cen i Poradnik 2025
Praktyczny przykład: moduł o dłuższej krawędzi 1,7 m, montowany ukośnie pod kątem około 25° na szynach wystawionych na zewnątrz, przy braku właściwego dystansu od okapu może mieć przednią krawędź wychodzącą poza obrys dachu o kilkanaście centymetrów; taki występ zmienia punkt przyłożenia sił i często powoduje konieczność wzmocnienia uchwytów. W projektowaniu warto modelować przekrój dachu i modułu, klarownie określając odległości w rzucie i w elewacji, a następnie sprawdzać, czy prowadzenie wody i elementy rynien nie będą kolidowały z ramą panelu. Dla instalatorów to częsty kontrolny punkt — jeśli projekt wykazuje kolizję z rynną lub okapem, rozważa się przesunięcie paneli w górę, zmianę liczby rzędów lub zastosowanie cieńszych profili montażowych.
W przypadkach zabytkowych pokryć, skomplikowanych systemów rynnowych lub dachów o małej powierzchni między okapem a oknami dachowymi niekiedy jedynym rozwiązaniem jest zredukowanie kąta nachylenia modułów lub zastosowanie instalacji wolnostojącej przy budynku; każdorazowo decyzję tę powinien poprzedzić audyt konstrukcji, który oceni dopuszczalne obciążenia i szczelność przy planowanych penetracjach dachu.
Przestrzeń pod modułami a wydajność chłodzenia
Każdy inżynier powie: chłodzenie obniża temperaturę ogniw, a niższa temperatura to większa moc i dłuższa żywotność; technicznie oznacza to, że szczelina powietrzna między dachem a modułem ma konkretne znaczenie liczbowo-mierzalne, a jej zaniedbanie odbija się na produkcji. Moduły mają współczynnik temperaturowy mocy typowo w zakresie −0,3% do −0,45%/°C, co oznacza, że przy wzroście temperatury ogniw o 20°C sprawność może spaść o około 6–9% — to realna strata którą można ograniczyć przez zapewnienie przepływu powietrza pod panelem. Standardowe konstrukcje na dachach skośnych oferują szczeliny rzadko mniejsze niż 30 mm; tam gdzie zastosowano profile podwyższone lub kratownice, szczeliny 50–100 mm poprawiają konwekcję i redukują temperaturę tylnej strony modułu nawet o kilka stopni, co w skali roku daje wymierny wzrost energii.
Prosty rachunek: panel 330 W, temperatura ogniw w dzień pracy wzrasta o 25°C powyżej STC, współczynnik −0,35%/°C daje stratę mocy około 28,9 W (0,35%×25×330 ≈ 28,9 W), czyli realna moc spada do ~301 W. Jeśli instalacja ma 18 takich paneli, przy słabym chłodzeniu tracimy blisko 0,5 kW mocy w szczycie, co przekłada się na kilkaset kilowatogodzin mniej rocznie zależnie od lokalnych warunków. W praktyce dlatego projektanci balansują między kątem nachylenia podnoszącym produkcję a wysokością montażu, która pozwala na efektywny przepływ powietrza i minimalizację strat temperaturowych.
Warto dodać, że wentylacja ma też znaczenie dla trwałości — niższe temperatury tylnej szyby i tylnej ramy zmniejszają starzenie polimerów, uszczelek i przewodów. W budżecie inwestora różnica pomiędzy tanim, niskim montażem a systemem z lepszym przepływem powietrza potrafi się zwrócić w ciągu kilku lat wyższej produkcji i mniejszych kosztów serwisowych, dlatego warto policzyć te scenariusze w modelu ekonomicznym przy planowaniu instalacji.
Różnice techniczne pokryć dachowych
Pokrycie dachu determinuje wybór technologii montażu i tym samym wpływa na to, czy panele mogą (choć zwykle nie powinny) wystawać poza obrys dachu; dachówka ceramiczna i betonowa najczęściej wymagają haków montażowych zakładanych pod dachówkę, blachodachówka i rąbek stojący pozwalają na bezinwazyjne mocowania zaciskowe, a dachy płaskie oferują pełne spektrum rozwiązań balastowych lub kotwionych. Przy dachówkach montuje się haki co około 60–120 cm w poziomie, zwykle 4–6 haków na moduł w zależności od długości i wymagań wiatrowych, co oznacza kilka-kilkanaście punktów mocowań na każdy rząd paneli; przy dachu z rąbkiem stojącym stosuje się zatrzaski (zaciski) rozmieszczone zwykle co 1–2 m, które nie naruszają pokrycia i nie wymagają dodatkowego uszczelniania. Różnice te przekładają się też na koszty montażu: uchwyty do dachówek mogą kosztować w przedziale 20–120 zł za sztukę, zaciski do rąbka zwykle 60–180 zł za komplet, a elementy do dachów płaskich z balastem — od kilkudziesięciu do kilkuset złotych za punkt w zależności od konstrukcji.
Starsze lub delikatne pokrycia, takie jak łupek naturalny, wymagają specjalnych rozwiązań, a w przypadkach dachów o dużej krzywiźnie lub nieregularnej geometrii ich rozmieszczenie może uniemożliwić instalację bez wystąpienia paneli poza obrys. W takiej sytuacji projektanci rozważają mapowanie dachów, wybór mniejszych modułów (np. panele o szerokości ~800–900 mm do ciasnych pól) lub przeniesienie części instalacji na konstrukcję wolnostojącą. Warto przy tym pamiętać, że niektóre metody mocowania wymagają ingerencji w poszycie i konieczności późniejszej naprawy/wymiany pokrycia przy jego eksploatacji.
Przy wyborze systemu montażowego dla konkretnego pokrycia istotne są także koszty wymiany dachu w horyzoncie 10–20 lat — jeśli istnieje ryzyko wymiany pokrycia, lepsze jest zastosowanie systemu kotwionego z możliwością demontażu paneli bez naruszania konstrukcji nośnej.
Systemy montażu na dachu płaskim: balast i bezbalast
Dachy płaskie mają własne reguły gry: balastowe systemy unieruchamiają panele przy użyciu ciężaru (bloki betonowe, płyty), a bezbalastowe to najczęściej systemy kotwione w konstrukcji dachu; wybór między nimi zależy od nośności dachu oraz wymogów szczelności pokrycia. Balast daje korzyść braku penetracji warstwy hydroizolacyjnej, co minimalizuje ryzyko przecieków, lecz nakłada znaczący ciężar — typowo 20–60 kg balastu na panel, co przy instalacji z 20 panelami oznacza dodatkowe 400–1200 kg na dachu; przed podjęciem decyzji należy więc sprawdzić nośność konstrukcji i wytrzymałość płyt stropowych. Systemy kotwione są lżejsze i często bardziej odporne na ekstremalne podmuchy wiatru, ale wymagają wykonywania szczelnych przejść przez membranę dachu i starannego wykonania plomb, co podnosi koszt robocizny i ryzyko błędów wykonawczych.
Rozważmy przykład kosztowy i konstrukcyjny: instalacja 6 kWp (około 18 paneli) na dachu płaskim przy zastosowaniu systemu balastowego może potrzebować średnio 25–40 kg balastu na moduł, czyli 450–720 kg łącznie; koszt bloków i platformy montażowej wyniesie orientacyjnie 2 500–6 000 zł w zależności od konfiguracji, a przy kotwionym systemie koszty montażu i uszczelnienia mogą być wyższe o dodatkowe 1 500–4 000 zł, ale bez konieczności długotrwałego podnoszenia obciążeń stałych. Do tego dochodzą analizy wiatrowe: dla dachów wysokich i odkrytych wskazane jest przeprowadzenie obliczeń aerodynamicznych lub skorzystanie z gotowych wytycznych producenta systemu.
Układ przewodów i zabezpieczenia przeciwporażeniowe
Rozwiązania elektryczne to temat, na który inwestorzy zwracają uwagę dopiero po montażu, a powinny być rozważone na etapie projektu, ponieważ prowadzenie kabli i przewodów determinuje trasowanie, punkty przejść przez dach i konieczność osłon przewodów, co wpływa na estetykę i bezpieczeństwo. Standardowo stringi generują napięcie stałe w zakresie 600–1000 V w zależności od architektury systemu, a dobór przekrojów przewodów (np. 4 mm², 6 mm², 10 mm²) zależy od długości prowadzenia i prądu obwodu; niewłaściwy przekrój to większe straty mocy i podwyższone ryzyko przegrzania. Ważne elementy zabezpieczeń to odłącznik DC na dachu lub przy wejściu kablem do elektryki budynku, zabezpieczenia przepięciowe SPD po obu stronach (DC i AC) oraz właściwe uziemienie ram i konstrukcji — większość systemów wymaga połączenia wyrównawczego i oznakowania, a ignorowanie tych elementów może prowadzić do porażeń lub uszkodzeń falownika.
Trasy kablowe powinny być tak zaprojektowane, aby kable DC nie leżały bezpośrednio na pokryciu dachu i miały wystarczającą ochronę przed UV, uszkodzeniem mechanicznym i wodą; stosuje się rury peszle, ekologiczne listwy kablowe lub tzw. korytka. Przy przejściach przez membranę dachu konieczne jest użycie mankietów dachowych lub przepustów uszczelnionych, a na dachach z rąbkiem stojącym kable często prowadzi się wewnątrz specjalnych uchwytów zaciskowych, które eliminują penetracje. Dla bezpieczeństwa serwisu warto zaplanować dostęp do odłączników i miejsc pomiarowych na poziomie bezpiecznym, a także wyraźne oznaczenie obwodów DC i AC w dokumentacji powykonawczej.
Podczas odbioru elektrycznego wykonuje się testy: pomiar izolacji (megger), pomiar rezystancji uziemienia oraz pomiary prądów zwarciowych i napięć otwartego obwodu; wyniki tych testów powinny znaleźć się w protokole odbioru, ponieważ przy reklamacji gwarancyjnej producent falownika lub paneli może tego wymagać. Dodatkowo, termowizja po kilku miesiącach eksploatacji pozwala wykryć gorące punkty związane z luźnymi złączami lub przeciążonymi przewodami, co jest jednym z częstych powodów obniżonej żywotności instalacji.
Ryzyko błędów montażu i znaczenie audytu
Błędy montażowe zdarzają się częściej niż chcieliby inwestorzy: źle dobrane uchwyty, niedokręcone śruby, złe prowadzenie kabli, brak właściwego uszczelnienia miejsc penetracji, a także ustawienia falownika niezgodne z typem sieci — to wszystko przekłada się na spadki wydajności, awarie i ryzyko pożarowe. Jednym z objawów słabego montażu jest pojawiające się po kilku zimach luzowanie elementów mocujących lub przecieki w miejscu wkrętów i przejść; innym są hot spoty wykrywalne termowizyjnie, które informują o złych połączeniach elektrycznych. Warto pamiętać, że niedopuszczenie paneli poza obrys dachu to często nie tylko kwestia estetyki, ale też sposób na ograniczenie błędów — gdy moduły są ściśle w obrębie konstrukcji dachu, łatwiej kontrolować punkty mocowania, odprowadzenie wody i prowadzenie przewodów.
Dlatego audyt techniczny po montażu jest dobrym zwyczajem: obejmuje kontrolę mechaniczną punktów mocowania, pomiary elektryczne, test szczelności dachu w miejscu penetracji oraz sprawdzenie zgodności wykonania z projektem. W protokole audytu powinny znaleźć się takie elementy jak: lista zużytych elementów mocujących (ilości i modele), wyniki pomiaru rezystancji izolacji, pomiary prądów zwarciowych i napięć, zdjęcia termowizyjne, a także uwagi dotyczące ewentualnych odstępstw od projektu; taki dokument ułatwia rozwiązywanie sporów gwarancyjnych i poprawia bezpieczeństwo eksploatacji.
Dialog inwestora z wykonawcą bywa krótki: „Czy mogą wystawać?” — „Lepiej nie, ale jeśli muszą, to zrobimy to tak i tak.” W takiej wymianie trzeba dążyć do transparentnych liczb: ile dodatkowego ryzyka wiatru generuje występ, jaki jest koszt wzmocnienia mocowań i jaka jest alternatywa (np. przesunięcie paneli, mniejszy kąt lub instalacja wolnostojąca). Niezależny audyt po montażu to często jedyny sposób, by mieć obiektywną ocenę i dokumentację, która chroni inwestora przed nieprzewidzianymi konsekwencjami oraz umożliwia zgłoszenie ewentualnych roszczeń gwarancyjnych.
Czy panele fotowoltaiczne mogą wystawać poza obrys dachu

-
Pytanie: Czy panele fotowoltaiczne mogą wystawać poza obrys dachu?
Odpowiedź: Nie. Panele nie powinny wystawać poza krawędź dachu; należy utrzymać wymagane odstępy, aby zapewnić bezpieczeństwo i właściwą wentylację oraz uniknąć uszkodzeń konstrukcji i gwarancji.
-
Pytanie: Jakie są dopuszczalne odległości od dolnej krawędzi dachu i między sąsiednimi modułami?
Odpowiedź: Odstęp od dolnej krawędzi dachu przy dachach skośnych powinien wynosić około 20 cm, a odstęp między sąsiednimi modułami – około 10 cm.
-
Pytanie: Jakie ryzyko wiąże się z nieprawidłowym montażem i dlaczego liczy się doświadczenie wykonawcy?
Odpowiedź: Niewłaściwy montaż grozi pożarem, awarią falownika i obniżoną żywotnością systemu; uprawnienia i doświadczenie wykonawcy są kluczowe dla odbioru, bezpieczeństwa i gwarancji.
-
Pytanie: Jak zaprojektować i zweryfikować instalację, w tym kwestie zacienienia i zastosowania optymalizatorów lub mikroinwerterów?
Odpowiedź: Należy uwzględnić ryzyko zacienienia oraz zastosować odpowiednie rozwiązania (np. optymalizatory, mikroinwertery) w sytuacjach ograniczeń; prawidłowy projekt i weryfikacja obejmuje dobór kąta nachylenia, odległości i prowadzenie przewodów zgodnie z przepisami.
