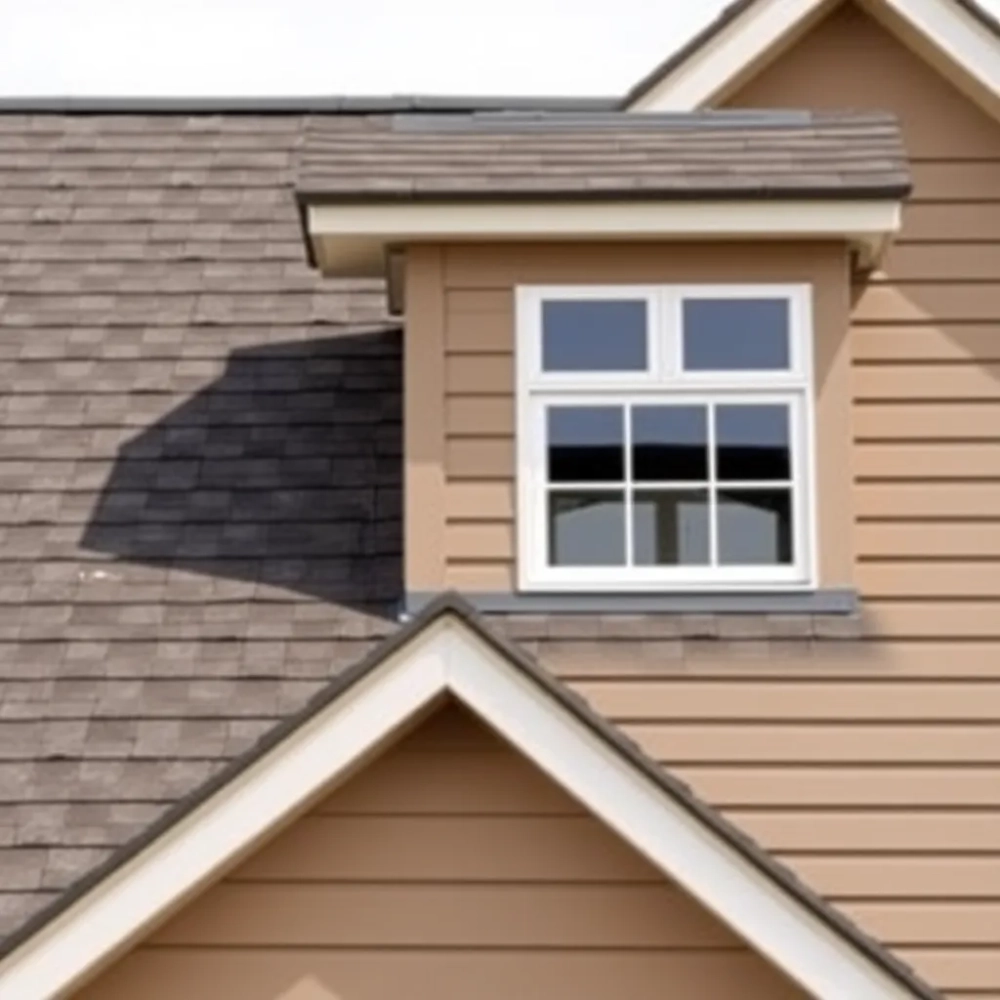

Dach dwuspadowy z wykuszem – projekt, zalety i realizacja

Marzysz o przestrzeni na poddaszu, która nie wygląda jak wycięty z tekturowej pudłóweczki klin a naprawdę daje się tam mieszkać, pracować, wypoczywać? Dach dwuspadowy z wykuszem to architektoniczne rozwiązanie, które łączy klasyczną elegancję z funkcjonalnością w sposób, o którym większość inwestorów nawet nie wie, że mogą wybierać. Problem polega na tym, że bez solidnej wiedzy konstrukcyjnej łatwo popełnić błąd już na etapie projektu i płacić za niego przez dekadę.

• Zalety dachu dwuspadowego z wykuszem
• Konstrukcja dachu dwuspadowego z wykuszem
• Projekty domów z dachem dwuspadowym i wykuszem
• Wykusz a oświetlenie poddasza w dachu dwuspadowym
• Materiały pokrycia dachu dwuspadowego z wykuszem
• Pytania i odpowiedzi Dach dwuspadowy z wykuszem

Zalety dachu dwuspadowego z wykuszem

Dach dwuspadowy z wykuszem wprowadza do bryły budynku pionowy akcent, który zmienia całą kompozycję elewacji. W odróżnieniu od płaskiego zakończenia ścianki kolankowej wykusz tworzy wyraźne contrapunto architektoniczne niskie, horyzontalne linie kalenicy zyskują dramaturgię dzięki prostopadłej ścianie wysuniętego okna. To właśnie ta geometryczna operacja sprawia, że budynek zyskuje rozpoznawalność nawet przy minimalnych środkach wykończeniowych.

Prawo budowlane w Polsce, a konkretnie Warunki Techniczne WT 2021, wymaga zapewnienia w pomieszczeniach mieszkalnych wysokości co najmniej 2,5 m. Wykusz pozwala spełnić ten warunek na poddaszu bez konieczności podnoszenia całej kalenicy wystarczy lokalne wydłużenie krokwi w osi wykusza, aby uzyskać 2,7-3,0 m wysokości w newralgicznym miejscu. Dla porównania, podniesienie kalenicy o 40 cm w całym domu o wymiarach 10×12 m generuje dodatkowy koszt minimum 15 000 PLN sam materiał konstrukcyjny.

Aspekt ekonomiczny zasługuje na osobne omówienie. Wykusz o powierzchni 6-8 m² w istocie zastępuje okno balkonowe lub lukarnę, ale oferuje lepszy bilans świetlny przy tej samej powierzchni przeszklenia dostarcza około 30% więcej światła rozproszonego, ponieważ promienie padają pod mniejszym kątem do poziomu. Jednocześnie nie wymaga tak skomplikowanego orynnowania jak lukarna, co redukuje długość rynien o 4-6 mb na jednym dłuższym boku budynku.

Polecamy Minimalna wysokość attyki dach płaski

Kąt nachylenia głównej połaci w dachu dwuspadowym z wykuszem typowo mieści się w przedziale 38-52°. Ten zakres nie jest przypadkowy przy nachyleniu poniżej 35° ryzyko przeciekania przy silnych opadach rośnie wykładniczo ze względu na grawitacyjne wymuszenie przepływu wody wzdłuż pokrycia. Powyżej 55° z kolei rośnie obciążenie wiatrem na połać nawietrzną i trudniej utrzymać szczelność w połączeniu wykusza z główną połaćią.

Konstrukcja dachu dwuspadowego z wykuszem

Więźba dachowa w tym typie konstrukcji wymaga rozwiązania problemu statycznego: wykusz stanowi obciążenie miejscowe działające na fragment dachu, podczas gdy reakcja podporowa koncentruje się w tradycyjnie mniejszych punktach słupach wykusza. Rozwiązaniem jest zastosowanie wrębu lub language poziomego elementu konstrukcyjnego rozkładającego siły z krokwi wykusza na sąsiednie krokwie głównej połaci. Bez tego elementu krokwie w osi wykusza pracowałyby jako belki swobodnie podparte, co przy rozpiętości przekraczającej 6 m wymagałoby przekrojów rzeczywistych 12×24 cm zamiast typowych 8×18 cm.

Dla domu jednorodzinnego o wymiarach 10×12 m w I strefie obciążenia śniegiem (centralna Polska) obciążenie charakterystyczne śniegiem wynosi 0,9 kN/m², co przekłada się na około 70-90 kg/m² w zależności od gęstości śniegu. Przy kacie nachylenia 45° składowa grawitacyjna obciążenia dachowego maleje, ale rośnie składowa prostopadła do połaci i to ona determinuje wymiarowanie krokwi w ich płaszczyźnie. W praktyce oznacza to, że krokwie w osi wykusza powinny mieć przekrój minimum 10×22 cm impregnowane ciśnieniowo, podczas gdy krokwie pośrednie mogą mieć 8×18 cm.

Sprawdź Koszt dachu Kalkulator

Izolacja termiczna w dachu dwuspadowym z wykuszem wymaga szczególnej uwagi w miejscu połączenia. Mostek termiczny powstaje typowo na styku krokwi głównej z krokwią wykusza najczęściej wzdłuż linii okapu wykusza. Uniknięcie tego problemu wymaga zastosowania ciągłej warstwy izolacji nakładanej na krokwie od zewnątrz, przy czym grubość tej warstwy musi wynosić minimum 20 cm dla współczynnika U poniżej 0,15 W/m²K. W tym miejscu warto zainwestować w płyty PIR o współczynniku lambda 0,022 W/mK wówczas 18 cm grubości wystarczy zamiast 25 cm wełny mineralnej.

Wentylacja połaci dachowej pod wykuszem działa na zasadzie konwekcji wymuszonej różnicą temperatur. Powietrze wpływające przez szczelinę pod okapem (minimum 2,5 cm wysokości szczeliny na każdy metr szerokości dachu) przemieszcza się ku kalenicy, odbierając wilgoć dyfuzyjną z wełny mineralnej. W wykuszu, gdzie krokwie są wyższe, szczelina wentylacyjna może mieć nawet 3-4 cm to wystarczająco, aby przy prędkości przepływu 0,1-0,3 m/s wymienić powietrze w warstwie wentylacyjnej 3-5 razy na dobę.

Prefabrykowane wiązary kratowe zdobywają rynek kosztem tradycyjnej więźby, ale w przypadku wykusza ich zastosowanie wymaga konsultacji z producentem. Wiązar o rozpiętości 10 m może przenieść obciążenie wykusza jedynie poprzez dodatkowe krzyżulce bez tego obciążenie punktowe przekracza nośność węzła. Typowy koszt prefabrykowanej więźby dla domu 120 m² to 18 000-28 000 PLN z montażem, podczas gdy tradycyjna więźba sosnowa to 12 000-20 000 PLN materiał plus 8 000-14 000 PLN robocizna cieśli.

Podobny artykuł Cena robocizny dachu za m2

Projekty domów z dachem dwuspadowym i wykuszem

Wybór projektu z wykuszem determinuje nie tylko estetykę, ale i bilans energetyczny całego budynku. Projekty z wykuszem frontowym zwykle umieszczają go centralnie nad wejściem to rozwiązanie optycznie wydłuża elewację i tworzy naturalne lico dla kompozycji, ale generuje most termiczny w ścianie szczytowej, jeśli wykusz wystaje poza obrys budynku o więcej niż 1,5 m.

Projekty z wykuszem bocznym oferują lepszą ekspozycję na strony świata okno skierowane na południe lub wschód dostarcza dwukrotnie więcej energii słonecznej zimą niż okno pionowe w ścianie szczytowej. Dla budynku o standardzie WT 2021 bilans energetyczny z wykuszem skierowanym na południe może zmniejszyć zapotrzebowanie na energię użytkową o 3-5 kWh/m² rocznie w skali domu 120 m² to oszczędność rzędu 400-600 PLN rocznie na ogrzewaniu.

Minimalna powierzchnia wykusza pozwalająca na funkcjonalne pomieszczenie wynosi 4,5 m² przy szerokości 1,8 m wówczas da się ustawić biurko pod oknem i zyskać pełnowartościowe miejsce pracy. Szerokość 2,4 m pozwala na aranżację kąta wypoczynkowego z fotelem i lampą. Przy szerokości 3,0 m wykusz zyskuje charakter pełnej alkowy można wstawić narożną sofę i stolik, traktując go jako pokój dzienny na poddaszu.

Wysokość wykusza w architekturze skandynawskiej często sięga 2/3 wysokości kondygnacji to rozwiązanie tworzy wyraźny rytm elewacji, ale wymaga znacznego pochylenia głównej połaci dachu, aby zachować proporcje bryły. W praktyce oznacza to kąt 50-55° dla wykusza o wysokości 2,2 m przy ściance kolankowej 0,9 m. Dla porównania, klasyczny wykusz renesansowy miał wysokość zaledwie 1/3 kondygnacji stąd jego subtelny, niemal skryty charakter.

Standardowe projekty z katalogów oferują wykusz jako opcję do wyboru warto jednak zweryfikować, czy zmiana ta nie generuje konfliktu statycznego. W projektach z więźbą prefabrykowaną wykusz wymaga zazwyczaj wzmocnienia węzła kalenicowego lub dodania słupa pośredniego, co podnosi koszt konstrukcji o 3 000-6 000 PLN. Projekty z więźbą tradycyjną są w tym względzie bardziej elastyczne.

Wykusz a oświetlenie poddasza w dachu dwuspadowym

Okno w wykuszu charakteryzuje się współczynnikiem LZO zyskiem światła zenitalnego znacznie wyższym niż okno pionowe w ścianie. Przy kacie nachylenia połaci 45° okno wykusza odbiera światło rozproszone niemal horyzontalnie w godzinach przedpołudniowych i popołudniowych, podczas gdy okno w ścianie szczytowej pracuje tylko wąskim strumieniem przez 3-4 godziny dziennie. Różnica w doświetleniu może sięgać 40% na korzyść wykusza.

Współczesne okna wykuszowe dostępne są w wersji z oszkleniem trzyszybowym o współczynniku Ug 0,5 W/m²K lub niższym to istotne, ponieważ okno wykusza pracuje w warstwie ocieplonej i każdy mostek termiczny na obwodzie ramy przekłada się na straty. Okno 1,4×1,0 m o współczynniku Uw 0,8 W/m²K traci przez szybę około 0,7 W na każdy kelwin różnicy temperatur przy różnicy 30 K w sezonie grzewczym to 1 400 kWh rocznie strat.

Rozmieszczenie okien wykuszowych powinno uwzględniać azymut okna skierowane na północ generują minimalne zyski słoneczne zimą, ale latem nie przegrzewają pomieszczenia. Dla pokoju dziecięcego lub domowego biura lepsza jest ekspozycja północna lub wschodnia, która zapewnia równomierne, rozproszone światło bez refleksów na monitorze. Sypialnia zyska na oknie zachodnim poranne światło jest łagodniejsze niż popołudniowe, które wściekle rozgrzewa wnętrze.

Głębokość wykusza wpływa na kąt padania światła wewnątrz pomieszczenia. Przy głębokości 0,8 m (typowe dla wykusza drewnianego z okładziną elewacyjną) kąt padania w odległości 2,0 m od okna wynosi około 55° to wystarczająco, aby doświetlić ścianę przeciwną na wysokości 1,5 m. Przy głębokości 1,5 m (wykusz murowany) kąt spada do 35°, tworząc głęboki cień w tylnej części alkowy wówczas konieczne jest doświetlenie wtórne, na przykład via świetlików kalenicowych.

Norma PN-EN 12464-1 definiuje minimalne natężenie oświetlenia dla pomieszczeń mieszkalnych na poziomie 100 luksów w strefie ogólnej i 300-500 luksów na stanowisku pracy. Okno pojedyncze w wykuszu o wymiarach 1,4×1,0 m dostarcza w bezchmurny dzień około 400 luksów na powierzchni 2,5 m² bezpośrednio przy oknie, ale zaledwie 50-80 luksów w odległości 3 m. Dlatego projekty z wykuszem często łączą okno główne z oknem górnym w połaci drugie okno wpuszcza światło w głąb pomieszczenia na wysokości 2,2 m.

Materiały pokrycia dachu dwuspadowego z wykuszem

Wybór pokrycia dachowego determinuje nie tylko estetykę, ale i ciężar warstwy przekazywany na więźbę. Dachówka ceramiczna karpiówka waży 45-65 kg/m², dachówka cementowa 40-55 kg/m², blachodachówka zaledwie 4-7 kg/m². Przy projektowaniu wykusza obciążenie dodatkowe od ciężaru własnego pokrycia rozkłada się na krokwie w osi wykusza im cięższe pokrycie, tym wyższy koszt konstrukcji wsporczej. Dla wykusza o powierzchni 7 m² różnica między blachodachówką a karpiówką wynosi około 300 kg na więźbę wykusza.

Pokrycie ceramiczne charakteryzuje się czasem eksploatacji 80-120 lat i doskonałą odpornością na UV. W systemie karpiówki w łuskę kąt nachylenia minimalny wynosi 35°, ale szczelność rośnie wykładniczo z kątem przy 55° dachówka praktycznie nie przecieka nawet przy silnym wietrze z deszczem poziomym. Wadą jest cena: kompletny system ceramiczny (pokrycie, obróbki, membrany, akcesoria) kosztuje 180-280 PLN/m² przy robociźnie 80-120 PLN/m².

Blachodachówka oferuje niższą cenę jednostkową od 40 do 120 PLN/m² w zależności od grubości blachy i rodzaju powłoki ale żywotność ogranicza się do 25-40 lat. W połączeniu z wykuszem blachodachówka wymaga precyzyjnego wykończenia obróbek przy ścianach bocznych i górnej krawędzi okapu wykusza. Przy kacie 40-50° minimalny zakład między arkuszami wynosi 15 cm, co przy niewielkiej powierzchni wykusza może oznaczać aż 30% odpadu ciętego.

Gont bitumiczny to rozwiązanie dla wykusza o kącie nachylenia 15-45°, ale poniżej 25° wymaga pełnego deskowania co podnosi koszt o 50-70 PLN/m². Gonty oferują najwyższą elastyczność kształtowania łatwo pokryć zaokrąglone narożniki wykusza lub skomplikowane przejścia między połaciami. Wadą jest konieczność wentylacji spodniej warstwy gontów w systemie dwuwarstwowym bez tego wilgoć kondensacyjna przenika do warstwy izolacyjnej.

Strona techniczna obróbek blacharskich przy wykuszu wymaga osobnego omówienia. Połączenie wykusza z główną połaćią wykonuje się jako tak zwany fartuch przyokapny z blachy tytan-cynkowej lub stalowej powlekanej zakład na krokwiach powinien wynosić minimum 15 cm z zakładką na zakładzie minimum 5 cm. Fartuch musi mieć boczne wywinięcie na wysokość minimum 10 cm w celu zabezpieczenia przed bocznym podmuchem wiatru. Koszt obróbek blacharskich dla wykusza o wymiarach 2,5×1,5 m to 800-1 400 PLN z robocizną.

Dla poddasza użytkowego pod wykuszem warto rozważyć membranę wysokoparoprzepuszczalną jako warstwę wstępnego krycia jej dyfuzyjność na poziomie Sd

Izolacja przeciwwodna na połaci dachowej pod wykuszem może być wykonana jako papa termozgrzewalna na deskowaniu pełnym to rozwiązanie zapewnia szczelność nawet przy kącie 25°, ale eliminuje dyfuzję wilgoci z wnętrza. W praktyce oznacza to konieczność instalacji wentylacji mechanicznej poddasza lub przewymiarowania kratki wentylacyjnej w okapie. System taki kosztuje dodatkowe 600-1 200 PLN w systemie dla wykusza o powierzchni 6 m².

Ostateczny dobór materiałów powinien uwzględniać nie tylko cenę zakupu, ale i koszt eksploatacji przez 30 lat to metoda TCO (Total Cost of Ownership). Dach ceramiczny przy cenie 250 PLN/m² vs blachodachówka przy 90 PLN/m² w perspektywie 30 lat wychodzi korzystniej dla ceramiki, jeśli uwzględni się jeden cykl wymiany blachodachówki za 18 000-22 000 PLN vs kosztów przemalowania ceramiczne wynoszące 3 000-5 000 PLN.

Konserwacja dachu z wykuszem obejmuje czyszczenie rynien dwa razy w roku, kontrolę szczelności obróbek co 3 lata i przegląd stanu pokrycia co 5 lat. Koszt przeglądu z usługą alpinistyczną to 400-700 PLN. Zaniedbanie konserwacji obróbek przy wykuszu to najczęstsza przyczyna przecieków w tym typie konstrukcji koszt naprawy przecieku z wilgocią w warstwie izolacyjnej to 2 000-6 000 PLN przy konieczności częściowego rozebrania pokrycia.
