Jak zdjąć skrzydło okna dachowego Roto bez stresu

Jak obrócić skrzydło Roto przed demontażem

Skrzydło okna dachowego Roto nie zdejmuje się jak framuga zwykłego okna najpierw trzeba je ustawić w pozycji serwisowej, czyli obrócić o 180 stopni tak, by klamka znalazła się przy podłodze, a zawiasy na górze. Ten manewr odblokowuje specjalną ścieżkę prowadnicy, w której sworzeń zawiasu wchodzi w wycięcie umożliwiające wysunięcie. Bez tego skrzydło ani drgnie, a próba siłowego podważania kończy się wygięciem osi lub pęknięciem ramy.

• Jak obrócić skrzydło Roto przed demontażem
• Bezpieczne odczepienie zawiasów i blokad Roto
• Najczęstsze błędy przy zdejmowaniu skrzydła Roto

Otwórz okno do końca za pomocą klamki, aż poczujesz wyraźny opór sprężyny. Chwyć obiema rękami za dolną krawędź skrzydła od strony pomieszczenia, kciuki opierając na ramie. Pchnij skrzydło w górę i jednocześnie do siebie mechanizm zaskoczy w nową pozycję z wyraźnym kliknięciem. Ta pozycja to tzw. pozycja czyszczenia, w której nacisk na zawiasy rozkłada się równomiernie i nie ma ryzyka skrzywienia skrzydła względem ościeżnicy.

Zanim przejdziesz dalej, zabezpiecz skrzydło przed przypadkowym zamknięciem włóż między ramę a skrzydło kawałek tektury lub złóż ręcznik. Oś zawiasu w tym modelu nie ma blokady mechanicznej w pozycji serwisowej, więc podmuch wiatru z nieuwagi potrafi zatrzasnąć skrzydło na palcach. To jeden z najczęstszych powodów wizyt na pogotowiu podczas pozornie prostej wymiany uszczelki.

Sprawdź, czy wzdłuż górnej krawędzi ościeżnicy widzisz dwa symetryczne sworznie po jednym z każdej strony. W starszych seriach mają one postać metalowych trzpieni z plastikowymi osłonkami, w nowszych to ukryte elementy wciskane w prowadnicę. Zanotuj, który typ posiadasz, bo to warunkuje sposób odczepienia w kolejnym kroku. Od tego detalu zależy, czy potrzebujesz śrubokrętu płaskiego 4 mm, czy wystarczą dłonie i śrubokręt krzyżakowy.

Bezpieczne odczepienie zawiasów i blokad Roto

Po ustawieniu skrzydła w pozycji serwisowej przychodzi moment, w którym większość osób zaczyna na ślepo szarpać za ramę. To błąd zawiasy Roto mają ukryte zatrzaski, które trzeba świadomie zwolnić, a nie pokonać siłą. W modelach od serii Designo w górę każdy zawias skrywa plastikowy klips, w modelach starszych sprężynowy sworzeń wciskany od wewnątrz prowadnicy.

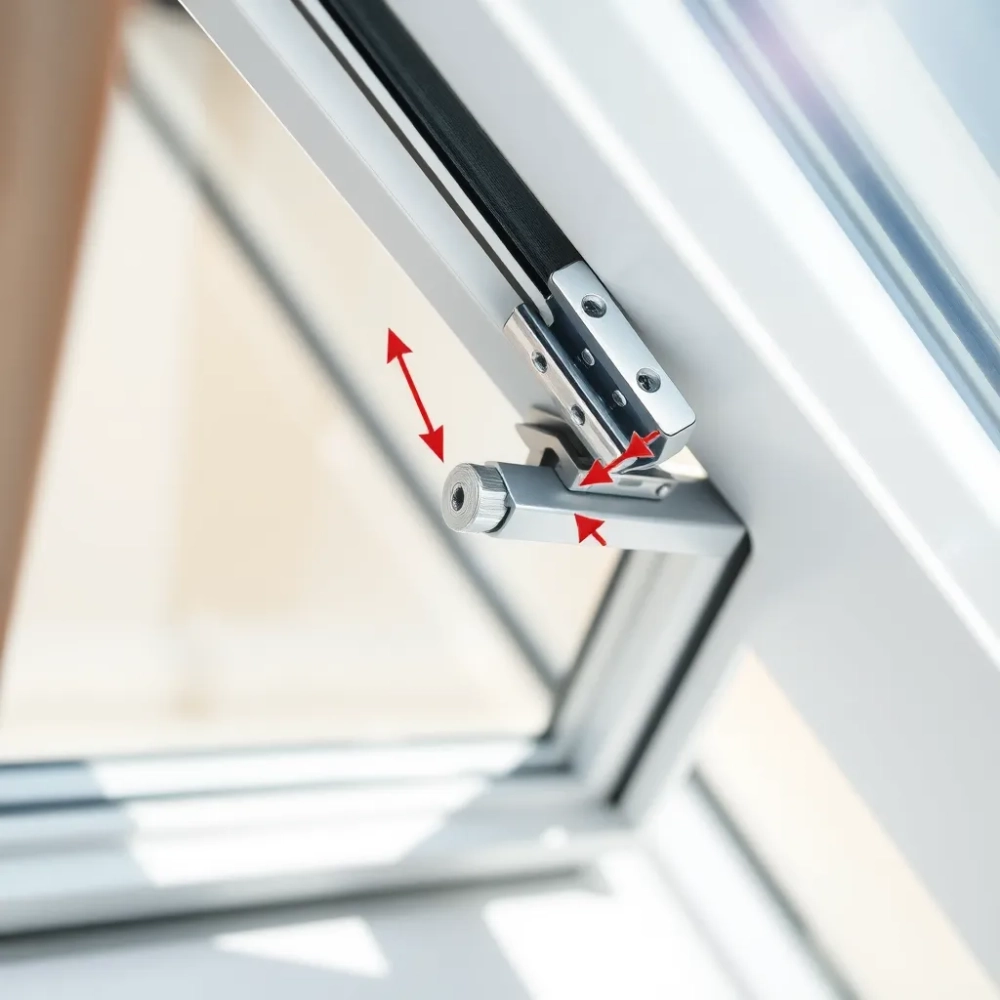

Zlokalizuj oba sworznie zawiasów po bokach ramy w pozycji obróconej są teraz dostępne od spodu skrzydła. Wciśnij jednocześnie dwie dźwignie zwalniające po obu stronach lub odegnij klipsy płaskim śrubokrętem pod kątem 30°. Mechanizm działa na zasadzie mimośrodu wciśnięcie klipsa powoduje cofnięcie sworznia o około 4 mm, co wystarcza do wysunięcia skrzydła z prowadnicy.

Kiedy poczujesz, że skrzydło straciło oparcie w zawiasach, poproś drugą osobę o przytrzymanie go od dołu. Samodzielne wyciąganie jest technicznie możliwe, ale przy masie 18-25 kg typowego skrzydła 78×118 cm łatwo o uraz krzyża lub upuszczenie szyby na podłogę. Dekarze zwykle pracują w parze właśnie z tego powodu precyzja montażu wymaga stabilnego trzymania obiema rękami.

Uwaga! Nigdy nie podnoś skrzydła za szybę ani za klamkę klamka to mechanizm obrotowy połączony z okuciem, a nie uchwyt nośny. Szyba w pakiecie termoizolacyjnym 4-16-4 waży kilkanaście kilogramów, ale jej krawędzie są kruche przy bocznym nacisku.

Po wyjęciu skrzydła od razu połóż je na dwóch kawałkach styropianu lub miękkim kocu rozłożonym na podłodze. Bezpośredni kontakt z betonem lub panelami prowadzi do mikrouszkodzeń powłoki lakierniczej na dolnej krawędzi, które po ponownym montażu zaczynają chłonąć wilgoć. To częsta przyczyna reklamacji niby okno działa, ale po dwóch sezonach drewno sinieje w miejscu, którego nikt nie sprawdzał przy odbiorze.

Narzędzia, które naprawdę się przydadzą

• Śrubokręt płaski 4 mm i krzyżakowy PH2
• Rękawice robocze z antypoślizgowym pokryciem dłoni
• Dwa kawałki styropianu 10 cm lub gruby koc
• Folia stretch do zabezpieczenia skrzydła po demontażu
• Latex do oznaczania pozycji zawiasów na ościeżnicy

Najczęstsze błędy przy zdejmowaniu skrzydła Roto

Pierwszy błąd pojawia się, zanim w ogóle dotkniesz okna brak dokumentacji. Tabliczka znamionowa na górnej krawędzi skrzydła zawiera numer seryjny, na podstawie którego można pobrać instrukcję serwisową dla konkretnej generacji okucia. Instrukcja ogólna z internetu opisuje procedurę średnio dla trzech różnych wariantów zawiasów. Korzystanie z niej bez weryfikacji modelu to jak składanie mebli z Ikei bez numeru artykułu zwykle się udaje, ale gdy coś nie pasuje, nie wiesz, który krok pominąłeś.

Drugi błąd to próba zdjęcia skrzydła w pozycji normalnej, bez obrócenia. Wydaje się logiczne okno otwarte, więc skrzydło powinno wyjść. Tyle że prowadnica Roto jest zaprojektowana tak, by sworzeń zawiasu blokował się w pozycji prostopadłej do ramy. Siła potrzebna do jego pokonania na wprost przekracza wytrzymałość uchwytu montażowego. Właśnie dlatego obrót o 180° przenosi sworzeń w specjalne wycięcie, gdzie luz montażowy sięga 8-10 mm.

Trzeci problem pomijanie zabezpieczenia otworu. Po zdjęciu skrzydła otwór w dachu pozostaje otwarty na działanie deszczu, śniegu i owadów. Zanim odłożysz skrzydło, osłoń otwór folią paroizolacyjną lub stretchem naciągniętym na ościeżnicę. Wystarczy kilka minut deszczu padającego pod kątem 30°, by wata izolacyjna w okapie zwilgotniała i straciła 40% właściwości termoizolacyjnych. Schnięcie trwa tygodniami, a koszt wymiany wełny przewyższa kilkukrotnie czas poświęcony na zabezpieczenie.

Czwarty błąd polega na niedokręceniu śrub regulacyjnych po ponownym montażu. Każdy zawias Roto ma śrubę dociskową, która po wsunięciu skrzydła odpowiada za przyleganie sworznia do prowadnicy. Jej niedokręcenie powoduje, że skrzydło chodzi luźno, klamka zamyka się nieprecyzyjnie, a wiatr zaczyna wyć w szczelinie. Moment dokręcania to 2,5 Nm bez klucza dynamometrycznego trudno to wyczuć, dlatego profesjonaliści używają kluczy z ogranicznikiem.

Piąty, najbardziej kosztowny błąd to demontaż bez wcześniejszego pomiaru luzu przylegania skrzydła do ościeżnicy. Po ponownym montażu szczelina powinna mieścić się w przedziale 3-5 mm na całym obwodzie. Jeśli przed demontażem było 7 mm, a po montażu zrobiło się 3 mm, oznacza to, że ościeżnica pracuje inaczej niż przed interwencją. Warto więc sfotografować szczelinę telefonem z linijką przyłożoną do ramy banalna czynność, która ratuje przed wielogodzinnym szukaniem przyczyny niedomykania.

Krótka lista kontrolna po demontażu

• Skrzydło leży stabilnie na miękkim podłożu, klamka skierowana do góry
• Sworznie zawiasów schowane w prowadnicach, żadne elementy nie wystają
• Otwór w dachu zabezpieczony folią, brak widocznej wełny odsłoniętej na deszcz
• Tabliczka znamionowa sfotografowana numer seryjny widoczny
• Szczelina przylegania zmierzona i zapisana dla porównania po ponownym montażu

Parametry techniczne wybranych serii

Demontaż skrzydła okna dachowego Roto nie wymaga wizyty serwisu w typowych modelach kluczowe jest ustawienie pozycji serwisowej i świadome zwolnienie obu klipsów jednocześnie. Jeśli skrzydło stawia opór po prawidłowym obróceniu, problem leży zwykle w zużytych sworzniach, które wymagają smaru silikonowego lub wymiany przez dekarza. Wtedy rozsądniej zlecić wymianę niż ryzykować uszkodzenie ościeżnicy, której koszt przewyższa kilkakrotnie całą operację serwisową.

Źródła: instrukcje serwisowe udostępniane przez producenta na stronie roto-frank.com (sekcja Serwis), norma PN-EN 14351-1 dotycząca okien i drzwi zewnętrznych, katalog techniczny okuć Roto NT i Roto AL z 2023 r. Dane cenowe pochodzą z analizy ofert usług dekarskich w Polsce w okresie 2024-2025.
