Płaski dolot powietrza do kominka: montaż, średnice i przepisy 2026

Kominek bez doprowadzenia powietrza z zewnątrz zachowuje się jak komin zasysający powietrze z salonu, sypialni, a nawet z łazienki. Efekt jest odczuwalny natychmiast: przeciąg w korytarzu, nieprzyjemny zapach z kuchni roznoszony po całym domu, a przy rekuperacji wręcz odwrócony ciąg wentylacji. Płaski dolot powietrza do kominka rozwiązuje ten problem u źródła, pobierając powietrze bezpośrednio przez ścianę zewnętrzną i dostarczając je do wkładu krótkim, niskoprofilowym kanałem. W domach o niskim podniesieniu podłogi (7-12 cm) albo przy modernizacji gotowej już podłogi tradycyjna rura okrągła fi 125 po prostu się nie mieści. Wtedy właśnie wchodzi kanał płaski 152x50 mm, biegnący w warstwie izolacji pod wylewką, bez konieczności kucia stropu.

• Jak działa dolot powietrza do kominka płaski: schemat od czerpni do przepustnicy
• Dobór średnicy i kanału płaskiego do kominka: fi 100, 125 czy 150?
• Elementy systemu płaskiego dolotu: czerpnia, kanał, kolana, przepustnica
• Montaż płaskiego dolotu powietrza do kominka krok po kroku
• Najczęstsze błędy przy płaskim dolocie powietrza do kominka
• Checklist przedzakupowy: co ustalić przed wyborem zestawu
• Normy i przepisy: zgodność z PN-EN 13229 i warunkami technicznymi budynków
• Kiedy NIE stosować kanału płaskiego: ograniczenia i alternatywy
• FAQ ekspresowe: najczęściej zadawane pytania o dolot płaski
• Dobór zestawu na konkretnym przykładzie: kominek z wkładem 12 kW

Właściwie dobrany i zamontowany płaski dolot potrafi zmniejszyć straty energii nawet o 30%, wyeliminować efekt zimnej ściany naprzeciwko kominka i zapewnić stabilną pracę wkładu niezależnie od pogody. Poniżej znajdziesz konkretne średnice, przekroje, dopuszczalne długości kanału i pięć błędów, przez które cały system potrafi działać gorzej niż zwykłe uchylone okno.

Jak działa dolot powietrza do kominka płaski: schemat od czerpni do przepustnicy

Schemat systemu jest zaskakująco prosty, a właśnie ta prostota decyduje o niezawodności. Czerpnia ścienna osadzona w elewacji pobiera powietrze z zewnątrz, najczęściej z boku budynku osłoniętego od dominujących wiatrów. Za czerpnią zaczyna się kanał płaski prowadzony w warstwie podłogi lub w ściance instalacyjnej, zakończony kolanem przyłączeniowym przy wkładzie kominkowym. W newralgicznych punktach trasy pracuje przepustnica, najczęściej z linką, która pozwala ręcznie albo automatycznie odciąć dopływ powietrza po zakończeniu palenia.

Działanie opiera się na zasadzie grawitacyjno-ciśnieniowej: różnica ciśnień między wnętrzem a otoczeniem wymusza ruch powietrza, a kanał o niskim oporze aerodynamicznym pozwala utrzymać ten przepływ przy minimalnym spadku wydajności wkładu. Płaski przekrój 152x50 mm daje pole powierzchni około 76 cm², czyli mniej więcej tyle, ile rura okrągła fi 100, ale rozłożone na wysokość zaledwie 5 cm zamiast 10 cm średnicy.

Warto wiedzieć, że wkład kominkowy potrzebuje około 7-10 m³ powietrza na każdy kilogram spalonego drewna. Przy godzinnej dawce 3 kg to już 30 m³, które trzeba skądś pobrać. Bez dolotu cała ta objętość pochodzi z nieszczelności okien i drzwi, co w szczelnym domu pasywnym po prostu uniemożliwia palenie. Płaski kanał dolotowy eliminuje tę zależność i oddziela spalanie od wentylacji wnętrza.

Wskazówka praktyczna: zaplanuj trasę kanału płaskiego jeszcze na etapie projektu instalacji, zanim wylejesz wylewkę. Każde dodatkowe kolano to 1-1,5 m efektywnej długości kanału, więc trasa z dwoma kolanami oznacza realne skrócenie dopuszczalnego odcinka prostego o blisko 3 m.

Dobór średnicy i kanału płaskiego do kominka: fi 100, 125 czy 150?

Dobór średnicy to nie kwestia gustu, lecz matematyki termicznej i aerodynamicznej. Zbyt mały przekrój dusi wkład, obniża moc i powoduje cofnięcie spalin. Zbyt duży marnuje miejsce i pieniądze, a w kanałach płaskich potrafi generować nieprzyjemne gwizdy przy małych obciążeniach. Poniżej konkretne wartości, którymi posługuje się większość kominiarzy przy odbiorach kominków.

Tabela doboru średnicy dolotu do mocy wkładu

Dla typowego wkładu 10-12 kW, najczęściej spotykanego w polskich domach, optymalnym wyborem pozostaje kanał płaski 152x50 mm przy średnicy przyłączeniowej fi 125. Taki zestaw zapewnia zapas przepływu, nie dławi paleniska i mieści się w standardowej wylewce o grubości 7-8 cm.

Średnica fi 100 sprawdza się w kominkach dekoracyjnych, wolnostojących piecach typu koza i małych wkładach powietrznych do 10 kW, gdzie nominalny pobór powietrza nie przekracza 25 m³/h. Montaż kanału fi 100 w kominku z wkładem 15 kW skończy się nierównym spalaniem, kopciącym szkłem i cofką dymu przy rozruchu na zimnym kominie.

Kanał prostokątny 152x50 mm bywa mylnie uznawany za rozwiązanie gorsze od rury okrągłej. W praktyce jego hydrauliczna średnica zastępcza wynosi około 88 mm, czyli odpowiada mniej więcej fi 100 pod względem przepustowości, ale zamiast 10 cm wysokości zajmuje tylko 5 cm. Dla podłogi o niskim podniesieniu, zwłaszcza w remontowanych mieszkaniach, to często jedyna opcja bez kucia stropu.

Uwaga: łącząc kanał płaski z okrągłą króćcem wkładu fi 125, zawsze stosuj dedykowane przejście kanał-rura z uszczelką EPDM. Próba zwężenia lub rozszerzenia „na sznurek" i taśmę aluminiową skończy się nieszczelnością, która przy próbie szczelności wypadnie natychmiast.

Elementy systemu płaskiego dolotu: czerpnia, kanał, kolana, przepustnica

Każdy kompletny zestaw składa się z kilku współpracujących ze sobą elementów, z których każdy ma wpływ na końcową wydajność. Pominięcie któregokolwiek to proszenie się o kłopoty przy pierwszym sezonie grzewczym.

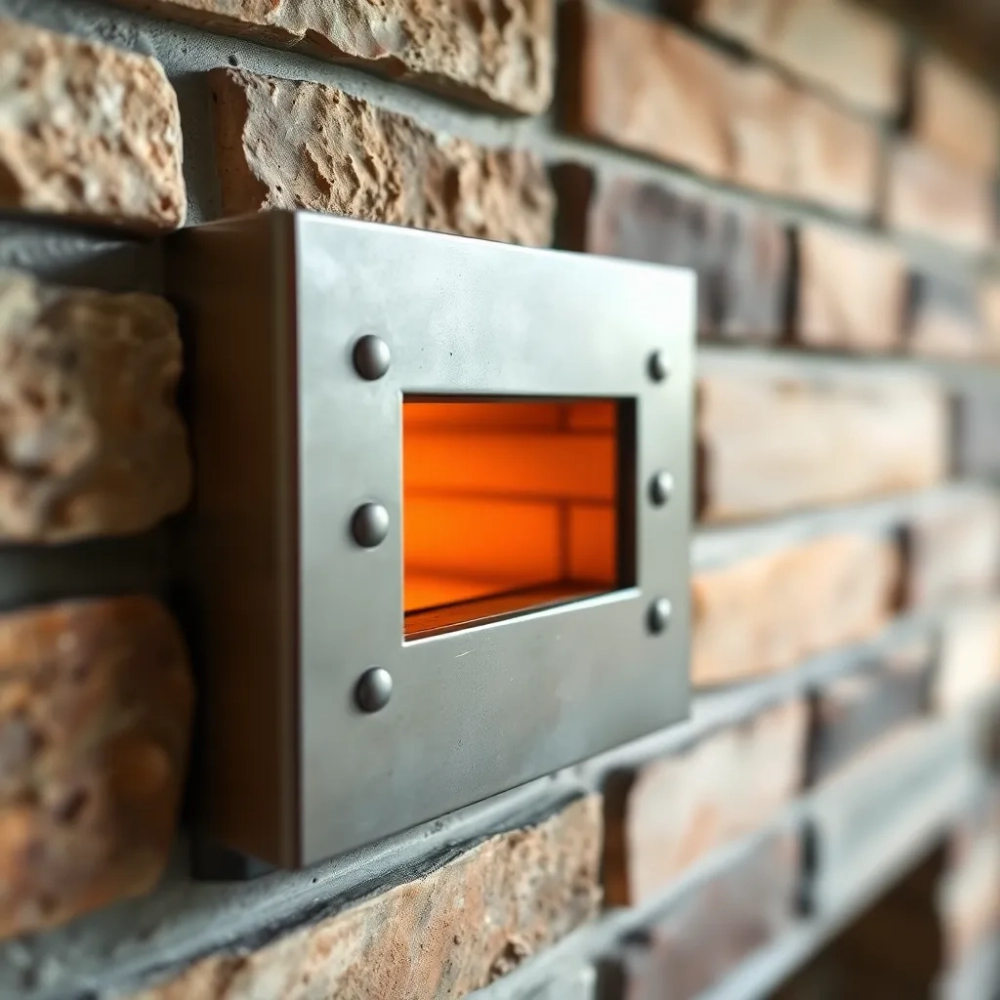

Czerpnia ścienna (wyrzutnia) to element osadzany w ścianie zewnętrznej, najczęściej ze stali nierdzewnej lub aluminium malowanego proszkowo. Standardowe średnice to fi 100, fi 125 i fi 150. Wymaga siatki przeciw owadom, daszka przeciwdeszczowego oraz izolacji termicznej wokół kołnierza, żeby zimne powietrze nie wychładzało ściany w strefie czerpni.

Kanały płaskie wykonywane są z blachy ocynkowanej 0,5-0,7 mm, aluminium lub tworzywa. Długości handlowe to 1 m, 1,5 m i 2 m. Łączy się je na zaczep zatrzaskowy z uszczelką, bez konieczności nitowania. Do kanałów płaskich pasują kolana o kątach 30°, 45°, 60° i 90°, przy czym w praktyce najczęściej stosuje się 45° i 90°. Im mniejszy kąt, tym mniejszy opór, ale i większe zużycie miejsca na łuk.

Przejście kanał-rura to element adaptacyjny między kanałem płaskim 152x50 mm a okrągłym króćcem wkładu fi 125 lub fi 150. Jego konstrukcja powinna zawierać uszczelkę zapobiegającą cofaniu się powietrza i minimalizującą hałas.

Przepustnica z linką montowana jest najczęściej w obrębie 0,5-1 m od wkładu, w miejscu dostępnym dla użytkownika. W wersji z linką sterowanie odbywa się ręcznie z poziomu podłogi. Przepustnica letnia (montowana w kanale dolotowym) różni się od przepustnicy spalinowej tym, że reguluje wyłącznie powietrze do spalania, nie dym.

Uchwyty montażowe i obejmy stabilizują kanał w warstwie izolacji podłogi. Rozstaw uchwytów co 80-100 cm zapobiega uginaniu się kanału, które przy dłuższych odcinkach prowadzi do trzasków i uszkodzeń połączeń.

Kalkulator orientacyjny: długość kanału + liczba kolan

Przy trasie dłuższej niż 5 m albo z więcej niż dwoma kolanami warto rozważyć rurę okrągłą fi 125 zamiast kanału płaskiego. Opory aerodynamiczne rosną wtedy znacząco i płaski przekrój zaczyna ograniczać przepływ.

Montaż płaskiego dolotu powietrza do kominka krok po kroku

Samodzielny montaż dolotu płaskiego jest możliwy, ale wymaga precyzji i zachowania kilku norm technicznych. Norma PN-EN 13229 dotycząca wkładów kominkowych wskazuje minimalne przekroje kanałów dolotowych i wymogi izolacyjne, których nie wolno pominąć, szczególnie w budynkach z wentylacją mechaniczną.

Krok 1: Lokalizacja czerpni. Czerpnia ścienna powinna znajdować się minimum 50 cm nad poziomem gruntu, z dala od stref wiatrowych generowanych przez narożniki budynku. Optymalna odległość od narożnika to minimum 1 m, a od kratki wentylacyjnej wywiewnej minimum 1,5 m, żeby uniknąć zasysania zużytego powietrza z wnętrza domu.

Krok 2: Wykonanie przebicia przez ścianę. Otwór wierci się koronką diamentową o średnicy większej o 10-15 mm od średnicy króćca czerpni. Szczelinę wypełnia się pianką montażową niskoprężną, a od zewnątrz uszczelnia silikonem dekarskiem. Zapobiega to wnikaniu wilgoci w warstwę izolacji ściany.

Krok 3: Prowadzenie kanału. Kanał płaski układa się w warstwie izolacji podłogi (wełna, styropian, XPS) na stabilnym podłożu. Maksymalna liczba kolan na trasie to dwa, przy czym każde kolano 90° skraca dopuszczalną długość prostego odcinka o około 1,5 m. Trasa powinna mieć delikatny spadek 1-2% w kierunku czerpni, żeby ewentualny kondensat mógł spływać na zewnątrz.

Krok 4: Montaż przepustnicy. Przepustnica z linką instaluje się w łatwo dostępnym miejscu, najczęściej w odcinku prostym przedostatniego metra kanału przed wkładem. Linka wychodzi przez otwór w listwie przypodłogowej lub bezpośrednio przy wkładzie.

Krok 5: Izolacja termiczna. Kanał płaski prowadzony w warstwie podłogi wymaga izolacji termicznej, najczęściej pianką PE 5-10 mm lub otuliną z wełny mineralnej. Bez izolacji na wewnętrznej ściance kanału wykrapla się wilgoć (tzw. skropliny), która w ciągu dwóch sezonów powoduje korozję i pojawienie się nieprzyjemnego zapachu stęchlizny.

Krok 6: Test szczelności. Po zmontowaniu całego systemu należy przeprowadzić próbę ciśnieniową. Najprościej zrobić ją od strony czerpni: wąż z wentylatorem lub odkurzaczem przemysłowym wtłacza powietrze pod niewielkim nadciśnieniem, a my szukamy nieszczelności przy pomocy świecy dymnej lub anemometru. Wszystkie połączenia muszą być stabilne, bez słyszalnego świstu.

Rada eksperta: przy projektowaniu trasy kanału płaskiego zostaw rezerwę długości minimum 20 cm na każdym końcu. Pozwala to na drobne korekty przy montażu wkładu i kompensuje błędy wymiarowe wynikające z krzywizn ścian.

Najczęstsze błędy przy płaskim dolocie powietrza do kominka

Pięć powtarzających się błędów odpowiada za większość problemów z dolotem spotykanych podczas odbiorów kominiarskich. Każdy z nich ma konkretną przyczynę fizyczną i konkretne rozwiązanie.

1. Brak izolacji kanału. Zimne powietrze z zewnątrz przepływające nieizolowanym kanałem wykrapla wilgoć na styku z ciepłą wylewką. Skropliny gromadzą się w najniższym punkcie, najczęściej przy przejściu kanał-rura, i kapie z króćca wkładu do paleniska albo na podłogę. Rozwiązanie to pełna izolacja kanału na całej długości pianką PE lub otuliną z wełny.

2. Za mała średnica względem mocy wkładu. Kanał fi 100 przy wkładzie 14 kW to gwarancja problemów: kiepski ciąg, kopciące szkło, cofka dymu przy rozruchu. Zasada jest prosta: średnica dolotu nigdy nie może być mniejsza niż średnica króćca powietrznego wkładu. W praktyce powinna być co najmniej równa.

3. Czerpnia od strony dominujących wiatrów. Umieszczenie czerpni na ścianie nawietrznej skutkuje wtłaczaniem deszczu, śniegu i liści bezpośrednio do kanału. Latem potrafi to generować nieprzyjemny zapach gnijących resztek roślinnych. Lokalizacja czerpni od strony zawietrznej (osłoniętej) eliminuje 90% tych problemów.

4. Brak przepustnicy letniej. Bez przepustnicy zimne powietrze z zewnątrz przepływa kanałem przez cały rok, nawet gdy kominek nie pracuje. Efekt to wychłodzona podłoga przy kominku, lokalny dyskomfort termiczny i straty ciepła szacowane na 5-8% zapotrzebowania na ogrzewanie. Przepustnica zamyka kanał po zakończeniu palenia.

5. Kanał zbyt długi lub z nadmiarem kolan. Trasa kanału płaskiego dłuższa niż 8 m z trzema kolanami 90° praktycznie uniemożliwia prawidłowy przepływ powietrza do wkładu. Opory rosną wykładniczo, ciąg naturalny kominka słabnie, a użytkownik odczuwa efekt „duszącego się kominka". Rozwiązanie to skrócenie trasy albo zmiana kształtu kanału na okrągły fi 125.

Ostrzeżenie: samodzielne zwężanie kanału płaskiego 152x50 mm do fi 100 „bo taki mam króciec" powoduje trwałe dławienie przepływu. Nigdy nie redukuj przekroju dolotu względem króćca wkładu. Zamiast tego wymień przejście na właściwe albo zmień wkład na model z króćcem fi 125.

Checklist przedzakupowy: co ustalić przed wyborem zestawu

Przed wizytą w hurtowni instalacyjnej warto ustalić sześć parametrów, które determinują dobór konkretnych elementów. Każdy z nich można zmierzyć w ciągu kilku minut.

• Moc nominalna wkładu kominkowego (kW) od niej zależy minimalna średnica dolotu.
• Średnica króćca powietrznego wkładu (mm) kanał dolotu musi być co najmniej tej średnicy.
• Długość trasy kanału (m) wpływa na dobór przekroju i liczbę kolan.
• Liczba kolan na trasie (szt.) każde kolano to strata ciśnienia.
• Miejsce czerpni w elewacji (ściana, wysokość, ekspozycja na wiatr) lokalizacja wpływa na typ czerpni.
• Grubość izolacji podłogi i wylewki (cm) decyduje o tym, czy mieści się kanał płaski 50 mm.

Kompletując zestaw na podstawie tej listy, unikasz sytuacji, w której na budowie okazuje się, że kanał fi 125 nie mieści się w warstwie podłogi albo czerpnia koliduje z kratką wentylacyjną.

Normy i przepisy: zgodność z PN-EN 13229 i warunkami technicznymi budynków

Polskie przepisy budowlane w zakresie instalacji kominkowych opierają się na normie PN-EN 13229, która określa wymagania dla wkładów kominkowych na paliwo stałe, w tym minimalne przekroje kanałów dolotowych i wymogi bezpieczeństwa przeciwpożarowego. Kanały dolotowe prowadzone w podłodze muszą spełniać wymagania ochrony przeciwpożarowej EI 30 przy przejściach przez strefy wydzielenia pożarowego.

W budynkach z wentylacją mechaniczną wywiewną (typowy projekt nowoczesnego domu) dolot powietrza do kominka jest obowiązkowy i musi zapewniać minimalny przekrój zgodny z dokumentacją techniczną kominka. Brak dolotu przy jednoczesnym braku nawiewników okiennych skutkuje odwróceniem ciągu wentylacji i cofaniem się spalin z kanałów wywiewnych.

Minimalna odległość czerpni od kratki wentylacyjnej wywiewnej to 1,5 m, od okien i drzwi balkonowych 1 m, a od granicy działki zgodnie z warunkami technicznymi dla danej strefy wiatrowej. Lokalizacja poniżej 50 cm nad gruntem jest dopuszczalna wyłącznie przy czerpni z siatką przeciw zalewaniu i daszkiem.

Kiedy NIE stosować kanału płaskiego: ograniczenia i alternatywy

Kanał płaski 152x50 mm nie jest rozwiązaniem uniwersalnym. W kilku sytuacjach lepiej sprawdzi się rura okrągła, a nawet kanał murowany.

Nie stosuj kanału płaskiego, gdy: trasa kanału przekracza 5 m z więcej niż dwoma kolanami opory stają się zbyt wysokie. Gdy wkład ma moc powyżej 18 kW przekrój 76 cm² jest niewystarczający. Gdy czerpnia ma być umieszczona na ścianie drewnianej bez dodatkowej obudowy brak miejsca na izolację przeciwpożarową. Gdy w podłodze nie ma warstwy na 5 cm wysokości jedyną opcją pozostaje rura okrągła fi 125.

W tych przypadkach alternatywą jest rura okrągła fi 125 (do 15 kW) lub fi 150 (do 22 kW), ewentualnie kanał murowany prowadzony w ścianie instalacyjnej. Każde z tych rozwiązań ma swoje uzasadnienie i powinno być dobrane na podstawie konkretnych warunków technicznych.

FAQ ekspresowe: najczęściej zadawane pytania o dolot płaski

Czy dolot powietrza do kominka jest obowiązkowy? W budynkach wentylowanych mechanicznie albo wyposażonych w nawiewniki okienne tak. W domach z naturalną infiltracją powietrza (starsze budownictwo z nieszczelnymi oknami) formalnie nie jest wymagany, ale jego brak powoduje zasysanie zimnego powietrza z pomieszczeń i efekt zimnej ściany.

Czy można zamontować płaski dolot w gotowym kominku? Tak, ale wymaga kucia podłogi lub prowadzenia kanału w ściance instalacyjnej suchej zabudowy. W praktyce oznacza to demontaż listew przypodłogowych, wycięcie kanału w wylewce i odtworzenie wykończenia.

Ile kosztuje kompletny zestaw dolotu płaskiego? Ceny w 2025 roku wahają się od 250 do 600 zł za komplet (czerpnia, 2-3 m kanału, kolana, przepustnica, przejście). Wkład robót montażowych to dodatkowe 400-900 zł w zależności od długości trasy i konieczności kucia.

Czy dolot płaski działa z rekuperacją? Tak, ale pod warunkiem, że czerpnia jest umieszczona poza strefą ssania rekuperatora (minimum 2 m od czerpni rekuperacji) i ma własną przepustnicę. W praktyce oba systemy współpracują bezkonfliktowo.

Jak często konserwować dolot? Czerpnię zewnętrzną warto kontrolować raz w roku (czyszczenie siatki, sprawdzenie drożności). Kanał wewnętrzny nie wymaga serwisowania, jeśli jest prawidłowo izolowany i szczelny.

Dobór zestawu na konkretnym przykładzie: kominek z wkładem 12 kW

Dla najczęściej spotykanego wariantu, czyli wkładu powietrznego 12 kW z króćcem fi 125, ustalamy następujący zestaw elementów: czerpnia ścienna fi 125 ze stali nierdzewnej z daszkiem i siatką, 2 m kanału płaskiego 152x50 mm, jedno kolano 90°, jedno kolano 45°, przejście kanał-rura fi 125 z uszczelką, przepustnica z linką, komplet uchwytów montażowych i izolacja z pianki PE 5 mm na całej długości kanału.

Taki zestaw zapewnia sprawny przepływ powietrza na poziomie 35-40 m³/h przy oporach nieprzekraczających 10 Pa. Wkład zachowuje pełną moc nominalną, a kominek nie zaburza pracy wentylacji mechanicznej.

Płaski dolot powietrza do kominka to rozwiązanie technicznie dojrzałe, sprawdzone w tysiącach polskich domów i zgodne z obowiązującymi normami. Jego skuteczność zależy od trzech czynników: właściwego doboru średnicy do mocy wkładu, poprowadzenia kanału bez zbędnych kolan i długości oraz pełnej izolacji termicznej. Pominięcie któregokolwiek z tych elementów przekłada się na konkretne problemy: skropliny, dławienie spalania, cofka dymu albo straty ciepła poza sezonem grzewczym.

Jeśli planujesz montaż kominka lub modernizację istniejącego, zacznij od ustalenia mocy wkładu, średnicy króćca i dostępnej wysokości w warstwie podłogi. Te trzy liczby pozwalają dobrać właściwy kanał płaski albo rurę okrągłą i uniknąć kosztownych przeróbek po wylaniu wylewki. Skorzystaj z przygotowanej checklisty przedzakupowej i zweryfikuj trasę kanału jeszcze przed zakupem elementów.
