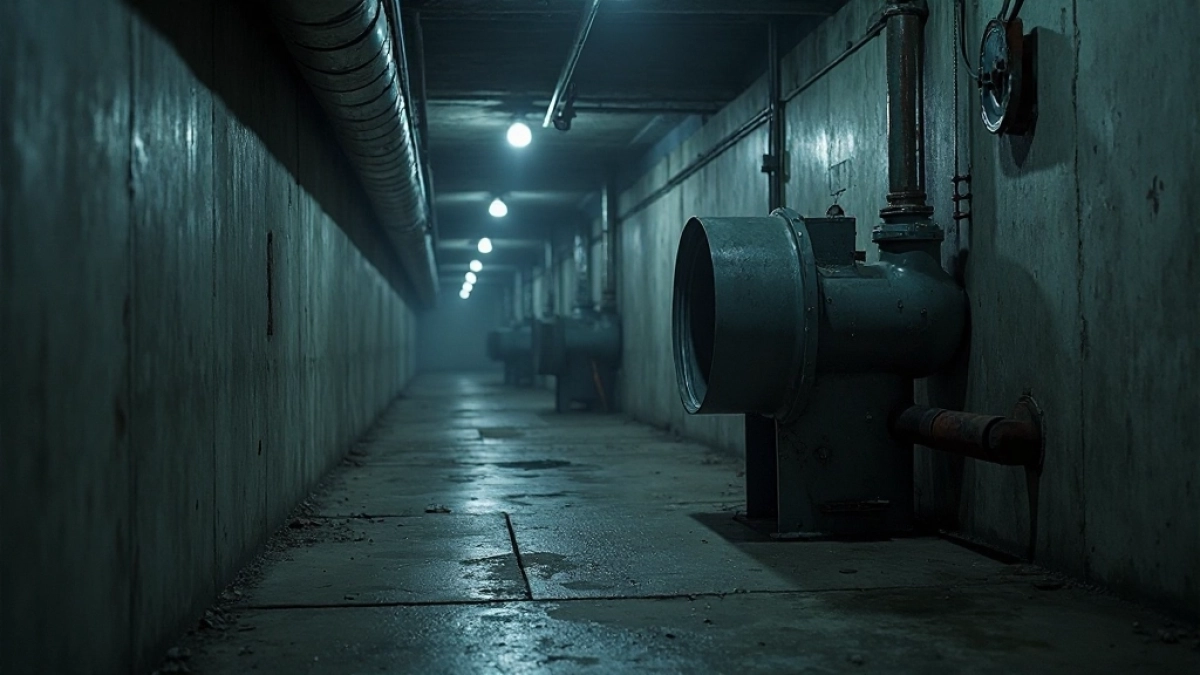

Filtr powietrza w schronie: jak dobrać i nie dać się zaskoczyć

Trzy pierwsze godziny w szczelnym schronie to test, którego nie da się odrobić zakupami w ostatniej chwili. Powietrze, woda, ciepło i spokójne wyjście to cztery filary, bez których beton nad głową zamienia się w pułapkę. Filtr powietrza w schronie nie jest gadżetem dla paranoików, lecz sercem całej instalacji, bo od niego zależy, czy po tygodniu pod ziemią wciąż oddychasz czystym powietrzem, czy powoli się zatruwasz. Poniżej przeczytasz konkretny przepis na dobór filtra, wentylatora i osprzętu tak, by system działał nawet wtedy, gdy na zewnątrz unosi się chmura toksycznego aerozolu albo pył radioaktywny po wybuchu elektrowni.

• Filtr NBC do schronu dobór do liczby osób
• Filtr wstępny i nadciśnienie w schronie
• Wentylator VA a filtr kiedy system nie domaga

Filtr NBC do schronu dobór do liczby osób

Największy błąd to kupowanie filtra „na oko". Dobór zaczyna się od kubatury pomieszczenia i liczby osób, które mają w nim spędzić co najmniej 14 dni. Każdy człowiek w spoczynku wydycha średnio 0,5 m³ powietrza na godzinę, a przy lekkim wysiłku nawet dwukrotnie więcej. Filtr o zbyt małej przepustowości nie zdąży oczyścić strumienia i w środku pojawi się podciśnienie, które przez nieszczelności wciągnie zanieczyszczenia z zewnątrz.

Filtr NBC (z ang. Nuclear, Biological, Chemical) składa się z trzech warstw: wstępnego filtra pyłowego, wkładu węglowego pochłaniającego gazy bojowe oraz wkładu HEPA zatrzymującego aerozole biologiczne i cząstki radioaktywne. Warstwa węglowa działa na zasadzie adsorpcji mikroporowata struktura węgla aktywnego „przyciąga" cząsteczki toksyczne i zatrzymuje je na powierzchni. Dlatego jego żywotność zależy od stężenia substancji na zewnątrz: w czystym środowisku filtr może pracować miesiącami, przy silnym zagrożeniu od kilku dni do dwóch tygodni.

Przy rodzinie czteroosobowej minimalna wydajność to 2 m³/min świeżego powietrza, czyli 120 m³/h. Tyle potrzebuje agregat VA-150, który w duecie z filtrem klasy NBC gwarantuje wymianę powietrza co 4-6 minut. Mniejsze VA-75 wystarczą dla singla lub pary, ale trzeba pamiętać o marginesie bezpieczeństwa: producent zawsze podaje wydajność „na wylocie", która po przejściu przez filtr spada o 15-20 %.

Sprawdzona reguła: jeden kompletny wkład NBC na każde rozpoczęte 25 m³ kubatury schronu. W praktyce dla pomieszczenia 3 × 4 m i wysokości 2,5 m (30 m³) oznacza to jeden filtr, ale już dla pokoju 5 × 6 m (75 m³) trzy wkłady połączone równolegle lub jeden większy moduł przemysłowy.

Nigdy nie montuj filtra bez wstępnego odpylacza. Cząstki pyłu szybko zatykają warstwę węglową, a cena wymiany kompletnego wkładu jest kilkukrotnie wyższa niż cena zwykłego filtra wstępnego, który wystarczy przedmuchać sprężonym powietrzem.

Kiedy filtr przestaje chronić

Każdy filtr ma określony opór końcowy wartość podaną w paskalach na opakowaniu lub w karcie technicznej. Gdy wentylator zaczyna pracować coraz głośniej, a ciśnienie w układzie spada, oznacza to zatkanie wkładu. W schronie rodzinnym wymiana powinna nastąpić najpóźniej po 6 miesiącach od daty produkcji, nawet jeśli filtr był używany krótko: węgiel aktywny starzeje się chemicznie i traci zdolność adsorpcji.

Filtr wstępny i nadciśnienie w schronie

Nadciśnienie to różnica ciśnień między wnętrzem schronu a otoczeniem, utrzymywana przez cały czas pobytu. Dzięki niemu powietrze „ucieka" przez nieszczelności na zewnątrz, zamiast wnikać do środka z brudnym powietrzem. Minimalna wartość to 50 Pa, optymalna od 150 do 250 Pa, a w strefach wysokiego zagrożenia CBRN dochodzi do 500 Pa.

Filtr wstępny pełni rolę pierwszej linii obrony. Mata syntetyczna klasy G4 zatrzymuje pyłki, kurz, piasek i większe aerozole, odciążając drogi filtr NBC. Jego opór rośnie w miarę zabrudzenia, dlatego w układzie montuje się manometr różnicowy prosty wskaźnik z dwiema rurkami połączonymi przed i za filtrem. Gdy różnica przekroczy 250 Pa, pora wymienić matę.

W schronie przydomowym najprościej zamontować filtr wstępny w osobnej kasecie przy czerpni powietrza, jeszcze przed wentylatorem. Taki układ pozwala szybko wyciągnąć zabrudzoną matę bez demontażu całego filtra NBC. Czerpnia powinna być zakuta w rurę stalową ocynkowaną o średnicy co najmniej 150 mm, z siatką o oczku 5 mm chroniącą przed gryzoniami i owadami.

Za wentylatorem i filtrem NBC powietrze trafia do komory nadciśnieniowej. W najprostszym schemacie to po prostu rura z zaworem zwrotnym, który nie pozwala „zassać" zanieczyszczonego powietrza po wyłączeniu wentylatora. W praktyce stosuje się też zawór przeciwwybuchowy ESV-VF, który w razie fali uderzeniowej automatycznie odcina dopływ i nie dopuszcza do gwałtownego wzrostu ciśnienia wewnątrz schronu.

Sprawdzaj szczelność raz na kwartał. Zamknij wszystkie drzwi i włazy, włącz wentylator na maksymalne obroty i przyłóż dłoń do szczeliny wokół drzwi. Jeśli czujesz podmuch, system traci nadciśnienie i czas najwyższy poprawić uszczelki.

Wentylator VA a filtr kiedy system nie domaga

Seria wentylatorów VA (40, 75, 150, 300) to linia promieniowa zaprojektowana do pracy ciągłej w układach schronowych. Każdy model ma zakres obsługiwanych osób: VA-40 do 13 osób, VA-75 dla 14-25, VA-150 dla 26-50, a VA-300 dla 201-800. Pomiędzy nimi istnieją luki np. VA-150 obsłuży 50 osób, ale VA-300 już nie, bo skok wydajności jest zbyt duży. W takiej sytuacji montuje się dwa wentylatory VA-150 połączone równolegle.

Najczęstszy błąd to niedowymiarowanie systemu. Inwestor kupuje VA-75 dla pięcioosobowej rodziny, „bo taki polecili". Taki wentylator wystarczy, ale nie zostawia marginesu na straty: filtr wstępny, opór rur, spadek wydajności przy zabrudzeniu. Praktyka pokazuje, że dla czteroosobowej rodziny VA-150 sprawdza się znacznie lepiej, bo utrzymuje stabilne nadciśnienie nawet przy 30 % zabrudzeniu filtra.

Inny częsty grzech to pominięcie zasilania awaryjnego. Wentylator elektryczny bez prądu staje się bezużyteczny w ciągu kilku godzin, a akumulatory żelowe 12 V rozładowują się po 24-48 h pracy. Rozwiązaniem jest wentylator ręczny korbowy lub napęd nożny dorosły może go obsługiwać przez 30 minut dziennie, ale nastolatek nie powinien mieć z tym problemu. W schronach klasy rodzinnej sprawdza się też tandem: VA-150 na 230 V + mała turbina ręczna na wypadek blackoutu.

Filtr powietrza w schronie wymaga też suchej toalety. Bez niej wilgotność w pomieszczeniu szybko przekracza 80 %, co powoduje korozję metalowych elementów filtra i obudowy wentylatora. System TC-8 (do 10 osób) to minimum dla rodziny czteroosobowej, TC-15 (20 osób) dla większych grup lub schronów sąsiedzkich.

Zestaw ratunkowy CBRN na drogę do schronu

Nawet najlepszy filtr nie pomoże, jeśli w drodze do schronu wdychasz toksyczny aerozol. Zestaw CBRN (chemiczno-biologiczno-radiologiczno-nuklearny) składa się z maski pełnotwarzowej z filtropochłaniaczem, kombinezonu ochronnego, rękawic i butów. Standardy NATO wymagają, by maska chroniła oczy, drogi oddechowe i skórę twarzy przez co najmniej 24 h w stężeniu iperytu 5 mg/m³.

Dla rodziny czteroosobowej wystarczą cztery kompletne zestawy, ale warto mieć jeden zapasowy dla dziecka lub gościa. Pochłaniacze mają określoną żywotność od 6 miesięcy w szczelnym opakowaniu do kilku tygodni po otwarciu, zależnie od stężenia. Sprawdzona marka amerykańska oferuje maski zgodne z normą EN 136, kompatybilne z europejskimi filtropochłaniaczami klasy ABEK.

Checklista wyposażenia schronu przydomowego na 4 osoby na 14 dni:

• Woda: 4 × 14 × 3 l = 168 l (minimum 3 l/osobę/dzień)
• Żywność: 4 × 14 × 600 g suchego prowiantu (ryż, kasza, konserwy)
• Filtr powietrza w schronie: 2 × komplet NBC + 4 × filtr wstępny
• Maska CBRN: 4 sztuki + 1 zapasowa
• Apteczka klasy B (opatrunki, środki przeciwbólowe, antybiotyki)
• Radio na baterie z zapasem ogniw
• Latarka czołowa LED + zapasowa latarka dynamo
• Sucha toaleta TC-8
• Właz podłogowy jako wyjście awaryjne
• Drzwi pancerne PT-2 jako główne wejście
• Drzwi ewakuacyjne PD w tunelu bocznym

Drzwi i włazy dlaczego liczy się każdy centymetr

Drzwi pancerne PT chronią przed falą uderzeniową, odłamkami i promieniowaniem. Występują w trzech wariantach: PT-1 (80 × 20 cm, 210-220 kg), PT-2 (100 × 20 cm, 250-265 kg) i PT-3 (140 × 20 cm, 485 kg). Różnią się grubością zbrojenia stalowego i sposobem montażu PT-1 ma stały próg, PT-3 jest przeznaczony do otworów większych niż standardowe drzwi mieszkalne.

Certyfikat szwajcarskiego urzędu BABS (Bundesamt für Bevölkerungsschutz) oraz numer SR 14-701 to potwierdzenie, że drzwi przeszły próby w laboratorium Spiez, jednej z najsurowszych placówek badawczych w Europie. Polskie normy PN-EN 1627 definiują klasy odporności na włamanie RC1-RC6, ale dla schronów kluczowa jest klasa odporności na falę uderzeniową taśma 3 bar (300 kPa) to standard w konstrukcjach cywilnych.

Drzwi ewakuacyjne PD mają wymiary 80 × 60 × 20 cm i wagę 142 kg. Montuje się je w tunelu bocznym o długości co najmniej 3 m, który pełni podwójną rolę: wyjścia awaryjnego i czerpni powietrza. Gdy główne drzwi są zablokowane gruzem, tunel pozwala wydostać się bez konieczności przebijania przez kilometry betonu.

Właz podłogowy to dodatkowe zabezpieczenie. W wersji jednoskrzydłowej mieści się w standardowym otworze 80 × 80 cm, a w wersji wieloskrzydłowej nawet 150 × 150 cm. Wykonany z aluminium, stali nierdzewnej lub stali czarnej, może być maskowany warstwą ziemi, granitu lub bitumu, dzięki czemu pozostaje niewidoczny z powierzchni.

Najczęstsze błędy przy projektowaniu schronu

Pierwszy: brak zapasu filtrów. Jeden komplet NBC to za mało, bo w sytuacji kryzysowej wymiana może być niemożliwa. Minimum to dwa komplety, a optymalnie trzy, z czego jeden przechowywany w osobnym, szczelnym opakowaniu próżniowym.

Drugi: pominięcie wyjścia ewakuacyjnego. Wielu inwestorów montuje wyłącznie drzwi główne, nie zdając sobie sprawy, że fala uderzeniowa lub pożar mogą je zablokować. Tunel ewakuacyjny z drzwiami PD to nie luksus, lecz konieczność kosztuje ułamek ceny całego schronu, a w krytycznym momencie ratuje życie.

Trzeci: zbyt mały wentylator. Oszczędność na VA-75 zamiast VA-150 oznacza niższe nadciśnienie, szybsze zużycie filtra i ryzyko wciągnięcia zanieczyszczeń przez nieszczelności. Różnica w cenie to kilka tysięcy złotych, a w skuteczności wielokrotność tej kwoty w postaci spokoju ducha.

Koszty orientacyjne i od czego zależą

Wyposażenie schronu dla czteroosobowej rodziny to wydatek rzędu 60-120 tys. zł. Cena drzwi PT-2 z montażem to 18-28 tys. zł, drzwi PD 9-14 tys. zł, włazu podłogowego 5-10 tys. zł. System wentylacji z filtrem NBC i wentylatorem VA-150 kosztuje 12-20 tys. zł. Sucha toaleta TC-8 6-9 tys. zł. Na pozostałe elementy (zestaw CBRN, zapasy, apteczka, radio) trzeba przeznaczyć 8-15 tys. zł.

Wpływ na cenę mają: grubość ścian schronu (od 30 cm do 1,5 m), klasa odporności drzwi, liczba filtrów w układzie oraz dostępność tunelu ewakuacyjnego. Schron z żelbetu monolitycznego z wentylacją klasy militarnej jest droższy od konstrukcji z bloczków betonowych, ale zapewnia wieloletnią trwałość i odporność na skrajne obciążenia.

Schron z prawidłowo dobranym filtrem powietrza i sprawnym systemem nadciśnienia to nie luksus, lecz polisa ubezpieczeniowa, której nikt nie wystawia, ale każdy może potrzebować.

Dobór filtra krok po kroku

Krok pierwszy: zmierz kubaturę pomieszczenia. Pomnóż długość, szerokość i wysokość w metrach wynik to metry sześcienne, które musisz przewietrzyć. Krok drugi: oblicz minimalną wydajność wentylatora, dzieląc kubaturę przez 4 (wymiana co 15 minut). Krok trzeci: wybierz filtr NBC o wydajności równej lub wyższej od wentylatora, z zapasem 20 % na opory. Krok czwarty: dobierz filtr wstępny o klasie G4, kompatybilny z filtrem NBC. Krok piąty: zamontuj manometr różnicowy do kontroli oporów.

Filtr powietrza w schronie to inwestycja, która zwraca się w chwili, gdy na zewnątrz robi się niebezpiecznie. Właściwy dobór do liczby osób, stabilne nadciśnienie i zapas filtrów to trzy filary bezpieczeństwa, bez których nawet najgrubsze ściany nie uratują domowników. Wybór konkretnego modelu warto skonsultować ze specjalistą od konstrukcji schronowych specyfika gruntu, poziom wód gruntowych i lokalne przepisy budowlane potrafią zmienić projekt o 180 stopni.

Źródła danych i norm: Bundesamt für Bevölkerungsschutz BABS (www.babs.admin.ch), Spiez Laboratory (www.spiezlab.admin.ch), Federal Office for Civil Protection FOCP, polskie normy PN-EN 1627 (drzwi antywłamaniowe), PN-EN 136 (maski ochronne), normy budowlane Eurocode 2 i Eurocode 8 (konstrukcje żelbetowe i odporność sejsmiczna), ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Dane techniczne wentylatorów VA i filtrów NBC zgodne z kartami katalogowymi producentów systemów schronowych (Lunor, MIRA Safety).
