Gdzie gniazdko do okapu kominowego? Konkretne wskazówki montażu

Wybór miejsca na gniazdko elektryczne do okapu kominowego to decyzja, która rzutuje na komfort gotowania, estetykę ściany nad płytą i bezpieczeństwo domowej instalacji. Zbyt wysoko poprowadzony kabel wychodzi ponad obudowę i szpeci kuchenną zabudowę. Zbyt nisko utrudnia zawieszenie korpusu i serwisowanie filtra. W tym poradniku rozkładam temat na czynniki pierwsze, podaję konkretne wymiary w centymetrach, wyjaśniam mechanizmy działania poszczególnych rozwiązań i pokazuję, jak uniknąć błędów, które w praktyce kosztują poprawki tynku albo wymianę okapu.

• Jaka wysokość gniazdka nad okapem kominowym?
• Jak poprowadzić kabel zasilający do okapu kominowego?
• Bezpieczne podłączenie elektryczne okapu kominowego krok po kroku
• Najczęstsze błędy przy montażu gniazdka do okapu kominowego

Jaka wysokość gniazdka nad okapem kominowym?

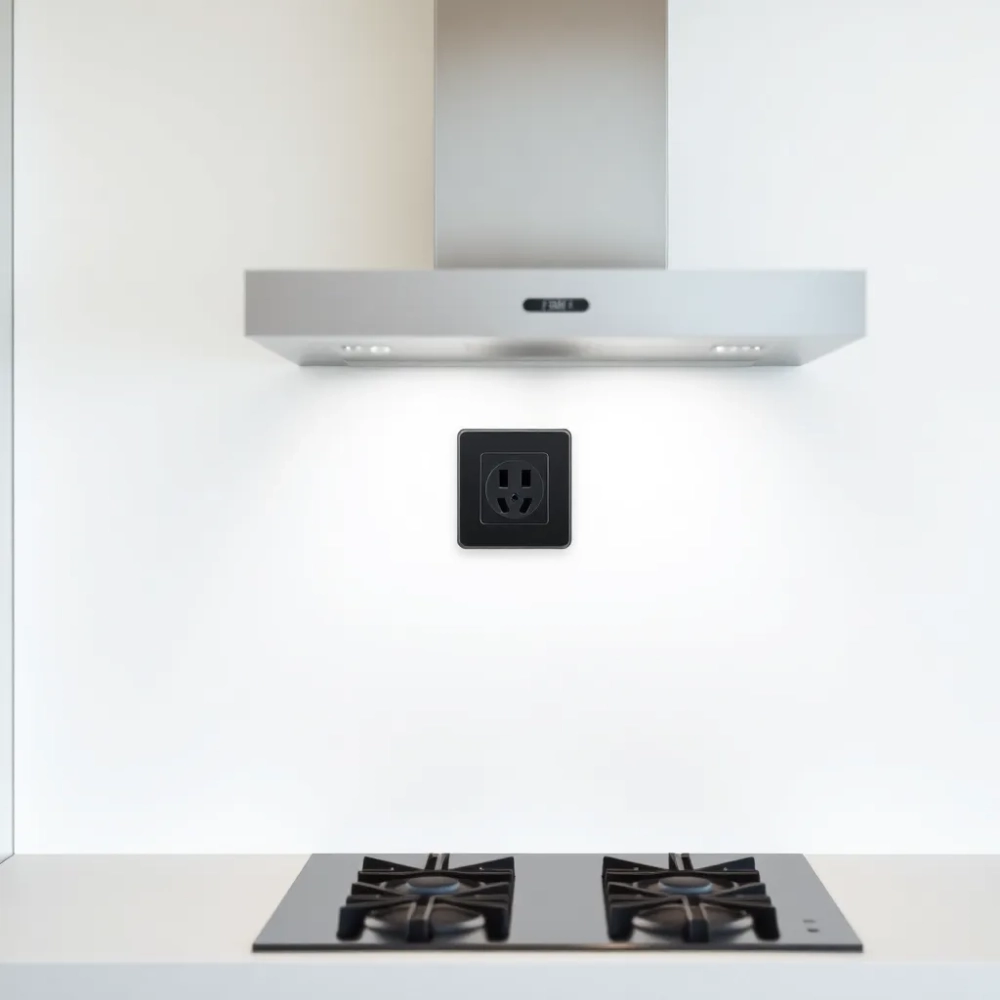

Optymalna wysokość montażu gniazdka do okapu kominowego to przedział 200-215 cm od posadzki w pomieszczeniu o standardowej wysokości 250-260 cm. Taki zakres gwarantuje, że wtyczka i kabel schowają się za górną krawędzią korpusu, a jednocześnie operator nie będzie musiał się schylać pod zbyt nisko osadzonym punktem. Dolna granica 200 cm chroni przed przypadkowym zahaczeniem kabelkiem podczas zdejmowania garnka, natomiast górna 215 cm zostaje poniżej typowej szafki górnej, więc nie koliduje z korpusami kuchennymi.

Sama płytka elektryczna powinna siedzieć 10-15 cm poniżej dolnej krawędzi okapu. Okap kominowy składa się z dwóch sekcji: korpusu chwytnego i dekoracyjnego komina prowadzącego powietrze do kanału. Gniazdko trafia dokładnie w strefę zakrytą kominem, ale powyżej poziomu, na którym widać panel sterowania. Takie umiejscowienie powoduje, że kabel biegnie w niewidocznym kanale obudowy, a użytkownik ma wygodny dostęp do wtyczki w razie demontażu lub awarii.

Kuchenny okap pracuje w dwóch trybach, co wpływa na decyzję o wysokości gniazdka. W trybie wyciągu powietrze ucieka rurą do kanału wentylacyjnego, a kominek okapu pełni funkcję czysto dekoracyjną i osłonową. W trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtr węglowy, więc kształt komina bywa krótszy i bardziej kompaktowy. W obu przypadkach gniazdko montuje się na tej samej wysokości. Nie ma sensu różnicować tego parametru, bo i tak widać je tylko przy demontażu.

Przy płycie gazowej minimalna odległość okapu od palników wynosi 65 cm, a przy indukcyjnej 50 cm. To ważne, bo gniazdko musi znaleźć się powyżej linii okapu, a nie poniżej. Pomylenie tych dwóch wartości to częsty błąd amatorów, którzy wyprowadzają kabel zbyt nisko i potem muszą kuć ścianę ponownie. Zasada jest prosta: najpierw wyznaczamy oś płyty, potem ustalamy wysokość zawieszenia okapu, a na końcu dobieramy wysokość gniazdka.

Jak poprowadzić kabel zasilający do okapu kominowego?

Najczystsze rozwiązanie prowadzenia kabla do okapu kominowego to bruzda w tynku z rurką instalacyjną, zakończona puszką elektryczną na wysokości gniazdka. Kabel wychodzi z puszki pionowo w górę, wchodzi do korpusu okapu przez dedykowany otwór w górnej pokrywie, a nadmiar kabla chowa się wewnątrz obudowy. Taki tor jest niewidoczny po montażu, a jednocześnie pozwala na szybkie odłączenie urządzenia w razie serwisu.

W kuchniach z zabudową meblową na wymiar popularne jest prowadzenie kabla w przestrzeni między ścianą a tylną ścianką szafki górnej. W takiej sytuacji gniazdko umieszcza się na ścianie bezpośrednio nad szafką, a kabel spływa po szynie montażowej za korpusem. To rozwiązanie działa świetnie w kuchniach z systemem białych korpusów szwedzkiego producenta, gdzie między ścianą a meblem zostaje 2-3 cm szczeliny instalacyjnej.

Przewód zasilający powinien mieć przekrój żyły 3 × 1,5 mm² dla okapów o mocy do 300 W oraz 3 × 2,5 mm² dla urządzeń mocniejszych. Większość okapów kominowych mieści się w pierwszym przedziale, ale modele z silnikiem o wydajności powyżej 600 m³/h potrafią pobierać 250-280 W. Bezpiecznik na obwodzie okapu to zwykle B10 lub B16, zależnie od długości trasy przewodu i mocy silnika. Zbyt cienki kabel przy dużej mocy grzeje się i degraduje izolację, więc przekrój dobiera się na podstawie karty technicznej konkretnego modelu.

W starszych mieszkaniach, gdzie kucie ścian nie wchodzi w grę, pozostaje kanał natynkowy z listwą PVC lub aluminium. To rozwiązanie mniej eleganckie, ale praktyczne w blokach z wielkiej płyty. Kanał prowadzi się pionem od gniazdka do okapu, maskując przewód i umożliwiając jego wymianę w przyszłości. Wybór białej listwy zlewa się z jasną ścianą i nie dominuje wizualnie.

Sam kabel musi być typu YDYp 3 × 1,5 mm² lub YDYp 3 × 2,5 mm², z żyłą ochronną żółto-zieloną. Okap to urządzenie klasy I, więc uziemienie jest obowiązkowe zarówno ze względów bezpieczeństwa, jak i zgodności z normą PN-HD 60364. Brak uziemienia powoduje, że obudowa może znaleźć się pod napięciem w razie uszkodzenia izolacji wewnętrznej. W kuchni, gdzie jest wilgoć i kontakt z wodą, to ryzyko zbyt poważne, żeby je ignorować.

Bezpieczne podłączenie elektryczne okapu kominowego krok po kroku

Podłączenie okapu zaczyna się od odłączenia napięcia w rozdzielnicy. Brzmi banalnie, ale w praktyce to krok, który amatorzy omijają, ufając, że wyłączyli właściwy bezpiecznik. Testerem napięcia lub zwykłą próbówką sprawdza się brak fazy na przewodzie. Dopiero potem przystępuje się do właściwej pracy.

Pierwszy etap to przygotowanie końcówek kabla. Żyły fazowa (brązowa lub czarna) i neutralna (niebieska) zdejmuje się z izolacji na długości 10-12 mm. Żyła ochronna żółto-zielona idzie do osobnego zacisku. Skręcanie końcówek palcami i owijanie taśmą izolacyjną to przeżytek. Dzisiaj używa się złączek szynowych lub szybkozłączek typu WAGO, które trzymają żyłę mechanicznie i gwarantują powtarzalny kontakt.

Drugi etap to podłączenie do listwy zaciskowej okapu. Większość urządzeń ma blok z trzema zaciskami oznaczonymi L (faza), N (neutralny) oraz symbolem uziemienia. Kabel prowadzi się przez dławik w górnej pokrywie, dokręca zaciski śrubokrętem z momentem 0,8-1,0 Nm i sprawdza, czy żyły nie są poluzowane. Za mocne dokręcenie zrywa gwint, za słabe powoduje grzanie się styku.

Trzeci etap to mocowanie przewodu wewnątrz obudowy. Nadmiar kabla nie powinien zwisać luzem, bo wibracje silnika potrafią go ocierać o metalowe krawędzie. Kabel wiąże się opaską zaciskową do wewnętrznego wspornika lub prowadzi rowkiem w formowanej pokrywie. Dławik przy wejściu kabla do okapu musi być dokręcony, żeby chronić przewód przed wyrwaniem.

Końcowy etap to test po podaniu napięcia. Sprawdza się działanie wszystkich biegów, oświetlenia, a w modelach z sensorem pary reakcję na parę z gotującego się garnka. Jeśli okap startuje bez szarpnięć, światło działa, a sensor reaguje w ciągu 2-3 sekund, podłączenie uznaje się za prawidłowe. Brak reakcji na sensor najczęściej oznacza odwróconą fazę z neutralnym, co trzeba poprawić zamieniając żyły w gniazdku, a nie w okapie.

Najczęstsze błędy przy montażu gniazdka do okapu kominowego

Pierwszy klasyczny błąd to umieszczenie gniazdka na wysokości szafki górnej, czyli około 220-230 cm. W takiej konfiguracji kabel wychodzi ponad okap, biegnie po ścianie i szpeci zabudowę. Co gorsza, przy demontażu okapu trzeba wyciągać wtyczkę z gniazdka ponad własną głową, co jest niewygodne i ryzykowne dla stabilności urządzenia.

Drugi błąd to prowadzenie okapu i gniazdka na jednym obwodzie z gniazdkami blatowymi. Gdy w kuchni włączą się jednocześnie czajnik, zmywarka i piekarnik, bezpiecznik może zadziałać i odciąć zasilanie okapu w środku gotowania. Tymczasem okap powinien mieć własny obwód z osobnym bezpiecznikiem, bo jego praca jest krytyczna dla jakości powietrza i komfortu termicznego.

Trzeci błąd to brak dławika przy wejściu kabla do okapu. Ostry metalowy rant obudowy potrafi przeciąć izolację po kilku miesiącach wibracji, a wtedy faza ląduje na obudowie. Obudowa staje się niebezpieczna przy dotyku, a zabezpieczenie różnicowoprądowe w rozdzielnicy natychmiast odcina zasilanie. Bez wyłącznika różnicowoprądowego RCD 30 mA prąd zaczyna płynąć przez osobę dotykającą okapu. Norma PN-HD 60364 wymaga RCD w obwodach łazienkowych i kuchennych od lat 90., ale w starszych instalacjach trzeba go doinstalować.

Czwarty błąd to prowadzenie kabla bezpośrednio po ścianie bez mocowania. Luźno zwisający przewód obciąża wtyczkę i gniazdko, rozchwiewa styki, a z czasem wypada z gniazdka. Kabel mocuje się do ściany uchwytami co 30-40 cm, a w strefie widocznej dodatkowo prowadzi kanałem natynkowym. Taniej raz zamontować porządnie niż później szukać przyczyny migającego światła w okapie.

Piąty błąd to ignorowanie strefy wilgotności. Gniazdko nad blatem kuchennym powinno mieć stopień ochrony IP44 lub wyższy, nawet jeśli nie ma bezpośredniego kontaktu z wodą. Para z gotowania kondensuje na ścianie i osiada na stykach. Zwykłe gniazdko IP20 w takiej lokalizacji koroduje po dwóch latach i zaczyna iskrzyć przy wyciąganiu wtyczki. W strefie do 60 cm od zlewu norma PN-HD 60364-7-701 wymaga klasy ochrony co najmniej IP44.

Szósty, bardzo częsty błąd to podłączenie okapu do gniazdka blatowego przedłużaczem. Przedłużacz bębnowy zwinięty pod bladem grzeje się przy pełnym obciążeniu, a do tego leży w strefie, gdzie może zalać go woda. Okap musi mieć dedykowane gniazdko ścienne, nigdy przedłużacz. To zasada wynikająca bezpośrednio z normy PN-HD 60364 i producent wyraźnie o tym ostrzega w instrukcji.

Samodzielny montaż gniazdka jest możliwy, jeśli masz doświadczenie z instalacjami elektrycznymi i rozumiesz, jak działa rozdzielnica. W przypadku braku doświadczenia albo instalacji trójfazowej bezpieczniej zlecić to elektrykowi z uprawnieniami SEP. Fachowiec zmierzy impedancję pętli zwarcia, sprawdzi działanie RCD i potwierdzi zgodność z normą PN-HD 60364.

Nigdy nie instaluj gniazdka nad kuchenką gazową bez sprawdzenia, czy trasa kabla nie koliduje z przyłączem gazowym. Odległość przewodu elektrycznego od rury gazowej musi wynosić minimum 10 cm, a najlepiej prowadzić je w przeciwnych stronach ściany. Skrzyżowanie kabla z gazem w jednym bruździe to poważne zagrożenie, które dyskwalifikuje odbiór instalacji.

Kiedy gniazdko wymaga przeniesienia

Czasem okazuje się, że wybrane miejsce na gniazdko koliduje z rurą wentylacyjną, kanałem spalinowym albo elementem nośnym ściany. W takiej sytuacji nie kuje się na ślepo, tylko wykonuje się wcześniej detekcję przebiegu instalacji detektorem napięcia i metalu. Renowacja kuchni to dobry moment na wymianę instalacji na nową, bo ściany są już odsłonięte. Stare aluminiowe przewody winny być zastąpione miedzianymi YDYp, co zmniejsza ryzyko grzania się styków i poprawia parametry zabezpieczeń.

Przed wierceniem otworów pod puszkę elektryczną zaznacz ołówkiem obrys gniazdka i sprawdź poziomicą pion. Krzywe gniazdko przy szafce górnej rzuca się w oczy bardziej niż źle zawieszony obraz w salonie. Prosty montaż to połowa sukcesu estetycznego, drugą połowę daje ukrycie kabla w kanale lub w tynku.

Źródła danych: karty techniczne producentów okapów kominowych dostępne na ich stronach internetowych, norma PN-HD 60364 Instalacje elektryczne niskiego napięcia, norma PN-EN 61591 Okapy do użytku domowego, instrukcje producentów systemów kuchennych (IKEA METOD), portal branżowy instalatorów SEP oraz poradnik Instalacje elektryczne w budynkach mieszkalnych wydany przez Centralny Ośrodek Badawczo-Rozwojowy Instalacji i Urządzeń Elektrycznych w Poznaniu.
