Kąt prosty na dachu: 4 sprawdzone metody, które naprawdę działają

Piętnastocentymetrowy kątownik stalowy to narzędzie z bajki, kiedy rozstaw krokwi na połaci sięga 90 cm, a długość kalenicy przekracza 7 metrów. Ekipy tracą na budowie od 20 do 40 minut na szukanie przyrządu, który po prostu nie istnieje w żadnej szufladzie z narzędziami. Są za to cztery metody, które zadziałają zawsze: od trójkąta egipskiego znanego budowniczym piramid, przez sznurek z węzłami noszony w kiesni, po laser krzyżowy i zwykłą taśmę mierniczą. Każda z nich zajmuje od 3 do 5 minut, nie wymaga prądu, nie zależy od pogody i nie kosztuje więcej niż szklanka kawy.

• Metoda 3-4-5: trójkąt Pitagorasa na więźbie dachowej
• Sznurek z węzłami: trójkąt egipski bez miarki
• Cyrkiel i poziomica: prostopadła w dowolnym punkcie połaci
• Najczęstsze błędy przy wyznaczaniu kąta 90° na dachu
• Dobór metody do skali i warunków
• Practical Checklist

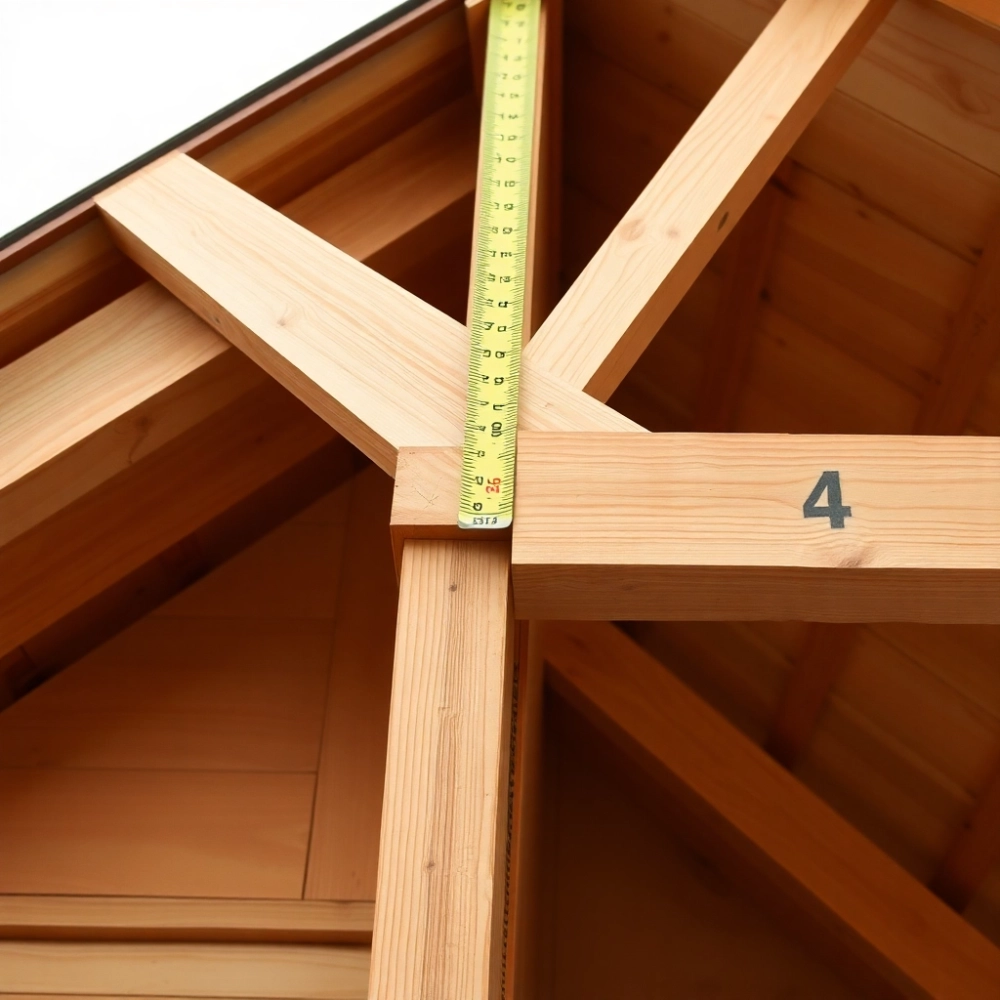

Metoda 3-4-5: trójkąt Pitagorasa na więźbie dachowej

Najstarszy patent na kąt prosty znają harpedonapci egipscy od co najmniej 2700 roku p.n.e., a grecki matematyk Pitagoras udowodnił matematycznie dlaczego działa. Trójkąt o bokach 3:4:5 ma zawsze kąt 90° naprzeciw najdłuższego boku, bo 3² + 4² = 9 + 16 = 25 = 5². Ta zależność nie wymaga żadnego specjalistycznego przyrządu, jedynie sznurka lub łaty mierniczej z naniesionymi podziałkami.

Aby wyznaczyć kąt prosty w narożniku dwóch krokwi, odmierz na jednej krokwi 3 jednostki (na przykład 90 cm), na drugiej 4 jednostki (120 cm). Trzeci odcinek łączący końce obu pomiarów musi mieć dokładnie 5 jednostek (150 cm). Tolerancja 2-3 mm przy długości 150 cm daje błąd kąta poniżej 0,2°, więc w praktyce dekarskiej pomiar uznaje się za bezbłędny.

Skalowanie metody dla różnych rozstawów

Im większy trójkąt, tym mniejszy błąd procentowy. Na krokwi o przekroju 60×160 mm długość 30-40-50 cm bywa trudna do odmierzenia, bo samo narzędzie zajmuje pół boku. Rozsądniej sięgnąć po wielokrotność 3-4-5 z tabeli:

Na budowie warto zapamiętać jedną wartość: przekątna kwadratu o boku 1 m ma 1,41 m (√2 ≈ 1,4142). Pozwala to wyznaczyć kąt 90° na płaskiej powierzchni bez żadnych obliczeń w pamięci.

Przy montażu pierwszego profilu CD na ścianie kolankowej metoda 3-4-5 sprawdza się, gdy odległość między wkrętami mocującymi wynosi co najmniej 1,5 m. Mniejsze odcinki lepiej kontrolować poziomicą 120 cm, bo błąd pomiaru proporcjonalnie rośnie.

Sznurek z węzłami: trójkąt egipski bez miarki

Indianie z doliny Indusu stosowali tę metodę przy wytyczaniu świątyń około 3000 lat p.n.e., a technikę cord-tying opisał grecki historyk Herodot. Cała potrzebna logistyka to kawałek sznurka o długości 12 jednakowych odcinków i 11 węzłów, bez miarki, bez poziomicy, bez lasera.

Podziel sznurek na równe części (na przykład 25 cm, co daje sznurek 3 m) i zawiąż 11 węzłów w równych odstępach. Pierwszy koniec przymocuj do krokwi w punkcie A, odlicz 3 przekładki do węzła C, następnie odwróć się o 90° i odmierz 4 przekładki do węzła B. Zmierzona odległość między węzłami B i C musi wynosić dokładnie 5 przekładek. Po naciągnięciu sznurka trójkąt ABC ma kąt prosty w punkcie A, ponieważ proporcja 3:4:5 gwarantuje zgodność z twierdzeniem Pitagorasa.

Połączenia węzłowe rozciągają się pod wpływem wilgoci. Mokry sznurek na deszczu wydłuża się o 2-4%, więc odmierzona piątka staje się piątką i dwoma milimetrami. Taki błąd przesuwa kąt poza tolerancję dekarską, dlatego przed pomiarem sznurek trzeba naciągnąć i osuszyć.

Metoda węzłowa błyszczy tam, gdzie klasyczna miarka jest za ciasna. Na wysokości 8 m nad kalenicą, na drabinie, w ciasnym wyłazie, w pojedynkę bez drugiej pary rąk. Wystarczy jeden gwóźdź, kawałek sznurka i 4 minuty pracy.

Wariant sznurkowy z kołowrotkiem

Stolarze na Podhalu używają kołowrotka ze sznurem ogrodniczym o długości 20 m. Naciągają odcinek bazowy 4 m, robią węzeł, rozwijają 3 m, ponownie węzeł, następnie 5 m. Odległość od pierwszego do trzeciego węzła wynosi dokładnie zero, sznurek tworzy zamkniętą pętlę, co oznacza, że trójkąt został zamknięty idealnie pod kątem 90°.

Cyrkiel i poziomica: prostopadła w dowolnym punkcie połaci

Zdarza się sytuacja, w której trzeba postawić kąt prosty na środku krokwi, bez punktu odniesienia na końcach. Cyrkiel ciesielski o rozstawie 30-40 cm rozwiązuje ten problem w trzech krokach. Potrzebny jest jeszcze ołówek stolarski i kawałek deski szalunkowej jako prowadnica.

Nakreśl łuk z punktu P promieniem r na krokwi, a następnie ten sam łuk z punktu A leżącego na tej samej krokwi. Przecięcie obu łuków wyznacza punkt B, leżący dokładnie w takiej samej odległości od P jak A. Trójkąt PAO z kątem prostym w P powstaje automatycznie.

1. Wbij gwóźdź w wybrany punkt P na krokwi.
2. Nakreśl łuk z punktu P promieniem równej długości, na przykład 50 cm, w obie strony.
3. Z obu końców łuku nakreśl drugi łuk o tym samym promieniu.
4. Przecięcie dwóch łuków wyznacza punkt B.
5. Linia PB to prostopadła do krokwi przechodząca przez punkt P.

Metoda cyrklowa działa niezależnie od tego, czy kalenica jest prosta, czy krokiew ma sęki. Cyrkiel sznurkowy z wektorami stalowymi toleruje nierówności drewna lepiej niż sznurek napinany, bo utrzymuje sztywność geometrii niezależnie od ugięcia.

Na dachu z blachą na rąbek stojący, gdzie nie można rysować ołówkiem, cyrkiel zastępuje się dwoma wkrętami i kawałkiem drutu miedzianego. Drut napięty między dwoma wkrętami wyznacza prostą precyzyjniej niż laser, który na błyszczącej blasze odbija się i fałszuje odczyt.

Najczęstsze błędy przy wyznaczaniu kąta 90° na dachu

Pomylenie 30 cm z 40 cm przy odmierzaniu pierwszego boku to klasyczna wpadka, która kosztuje godzinę pracy przy demontażu. Trójkąt 4-4-5 zamiast 3-4-5 daje kąt 84° zamiast 90°, co na długości 3 m odchyla krawędź o 30 cm. Zanim ktokolwiek chwyci za piłę, warto trzykrotnie sprawdzić, który odcinek jest krótszy.

Praca na mokrej krokwi po deszczu to drugi grzech budowlany. Drewno modrzewiowe pęcznieje o 3-5% wzdłuż włókien, więc trójkąt 3-4-5 odmierzony w słońcu traci geometryczną poprawność po dwóch godzinach w mgle. Dekarze pracujący w górach Tatr czekają z wytyczaniem kątów do pełnego wyschnięcia więźby.

Najgroźniejszy błąd pozostaje niewidoczny, bo dotyczy braku kontroli po zamontowaniu. Producenci płyt warstwowych dopuszczają odchyłkę ±2 mm/mb na długości elementu, ale prawidłowy kąt narożnika nie toleruje kompromisów. Po zmontowaniu pierwszych 3 profili CD warto strzelić laserem krzyżowym od podłogi aż po murłatę i sprawdzić, czy punkt laserowy trafia w oznakowany narożnik.

Przy rozstawie większym niż 5 m metoda 3-4-5 traci sens praktyczny, bo błąd liniowy rośnie proporcjonalnie do kwadratu odległości. Niwelator optyczny lub laser obrotowy staje się wtedy jedynym wiarygodnym narzędziem, a sznurek zostaje jedynie do wstępnego wytyczenia.

5-punktowa kontrola po wyznaczeniu kąta

• Zmierz przekątną obu ramion trójkąta taśmą stalową.
• Sprawdź równość ramion poziomicą 120 cm.
• Strzel laserem krzyżowym w narożnik.
• Oznakuj punkty wkrętami samogwintującymi.
• Powtórz pomiar po 24 godzinach dla pewności.

Dobór metody do skali i warunków

Wybór techniki zależy od trzech czynników: skali konstrukcji, dostępności narzędzi i warunków pogodowych. Na małych elementach wykończeniowych okapu sprawdza się sznurek z węzłami, bo nie wymaga drugiej pary rąk. Na montażu murłaty o długości 12 m triumfuje metoda 3-4-5 z poziomicą laserową. Na dachu ze skomplikowanymi załamaniami, takimi jak lukarny, niezbędny okazuje się niwelator z łatą kodową i dokładnością ±1 mm/50 m.

Przepisy budowlane nie narzucają konkretnej metody pomiaru kąta prostego, lecz wymagają zgodności geometrii z projektem budowlanym i tolerancjami określonymi w PN-EN 1995-1-1 (Eurokod 5) dla konstrukcji drewnianych oraz PN-EN 1090-2 dla konstrukcji stalowych. W praktyce oznacza to konieczność udokumentowania pomiarów w dzienniku budowy, gdy element nośny przekracza 4 m rozpiętości.

Przy adaptacji poddasza na cele mieszkalne, kiedy trzeba wyznaczyć kąty w ściankach kolankowych o wysokości 1,2 m, metoda 3-4-5 w wersji 60-80-100 cm pozwala uzyskać narożnik dokładniejszy niż profesjonalny kątownik z regulowanym ramieniem. Wieloletnia praktyka potwierdza, że prostota wygrywa z precyzją przyrządów elektronicznych, które tracą kalibrację po upadku z wysokości 2 m.

Miniaturka z budowy: pokój 4×3 m w 4 minuty

Na poddaszu o wymiarach 4 m × 3 m sprawdzenie wszystkich czterech narożników zajmuje 4 minuty z taśmą i sznurkiem. Odmierz 3 m na jednej ścianie, 4 m na drugiej, przekątna musi mieć dokładnie 5 m. Jedna osoba trzyma koniec taśmy, druga napina po przekątnej. Tyle wystarczy, by wychwycić błąd 2 cm na dystansie 5 m, który wychodzi poza tolerancję suchej zabudowy ±10 mm/mb ściany.

Practical Checklist

Przed każdym pomiarem kąta prostego na dachu warto przejść przez krótką sekwencję kontrolną.

• Sprawdź, czy krokiew jest sucha i czysta w miejscu pomiaru.
• Wybierz metodę adekwatną do długości odcinka.
• Użyj sznurka o zerowym wydłużeniu (poliester, nie bawełna).
• Zmierz każdy odcinek dwukrotnie, od różnych końców.
• Udokumentuj wynik w dzienniku budowy z datą i godziną.

Norma PN-EN 1991-1-1 i PN-EN 1995-1-1 nie precyzują metody wyznaczania kąta, ale wymagają zgodności z dokumentacją projektową. Warunki techniczne wykonania i odbioru robót dekarskich określone w Warunkach technicznych ITB dopuszczają tolerancję ±5 mm na długości 1 m, co przekłada się na odchyłkę kątową ±0,3°. Wszystkie cztery opisane metody mieszczą się w tym limicie, o ile sznurek nie rozciąga się i nie pracuje na mokrym drewnie.

Weryfikacja w terenie po 24 godzinach od montażu pierwszego profilu to nawyk, który odróżnia rzetelnego wykonawcę od amatora. Wilgotność drewna zmienia się z 18% po dostawie na 12% po tygodniu na dachu, co powoduje skurcz 2-3 mm na każdym metrze krokwi. Kąt 90° wyznaczony rano suchym sznurkiem wieczorem może okazać się kątem 89,7°, wciąż w normie, ale na granicy tolerancji przy elementach nośnych.

Zapraszam do podzielenia się sprawdzonymi patentami z budowy w komentarzach. Każda metoda pomiaru kąta ma swoje granice, które najlepiej poznać w praktyce.

Źródła danych: PN-EN 1995-1-1 (Eurokod 5, projektowanie konstrukcji drewnianych), PN-EN 1090-2 (wykonanie konstrukcji stalowych), PN-EN 1991-1-1 (oddziaływania na konstrukcje), Warunki techniczne wykonania i odbioru robót budowlanych ITB, tablica matematyczna wartości √2 ≈ 1,4142. Więcej na stronie pkpn.pl oraz itb.pl.
