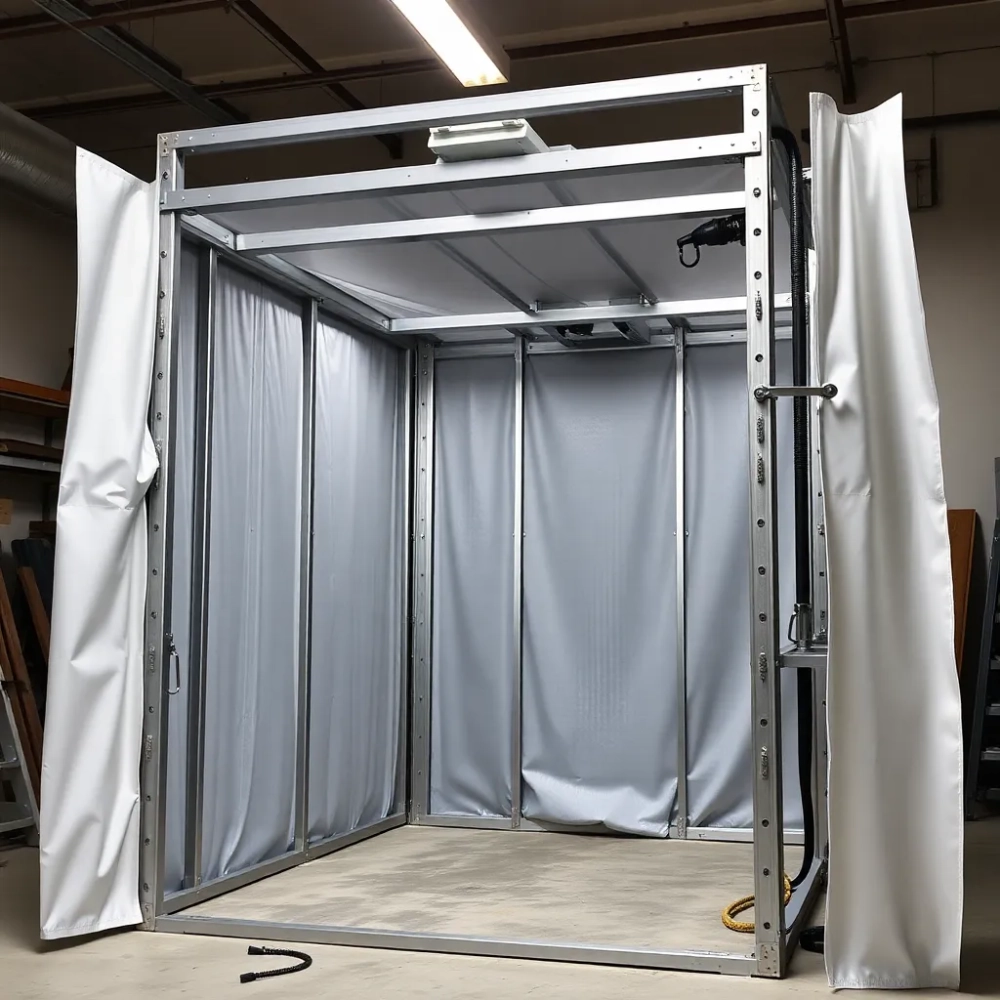

Kabina do malowania proszkowego – zbuduj ją sam i zacznij zarabiać

Malowanie proszkowe w prywatnym warsztacie to już nie fanaberia ani teoria z forum dla fanatyków metalu, lecz konkretna odpowiedź na pytanie, jak uzyskać powłokę odporniejszą niż lakiernicza, bez rozpuszczalników i za ułamek ceny usługi w zakładzie. Cała sztuka polega na tym, że suchy proszek topi się dopiero w piecu w temperaturze 160-200°C, tworząc jednolitą, trwałą błonę. Poniżej znajdziesz kompletny przewodnik, który prowadzi od projektu kabiny aż po pierwszy wypalony detal, z konkretnymi liczbami, normami i listą rzeczy, które warto kupić od razu, a które można zbudować samodzielnie.

• Materiały i konstrukcja kabiny krok po kroku
• Wentylacja i filtracja pyłu w domowej kabinie
• Koszt budowy kabiny do malowania proszkowego

Materiały i konstrukcja kabiny krok po kroku

Bryła kabiny nie musi być efektowna, ale musi być szczelna i łatwa do czyszczenia, bo każdy miligram pyłu, który ucieka poza strefę natrysku, ląduje w płucach albo na sąsiednich elementach. Najczęściej stosowanym szkieletem są profile stalowe 40×40×2 mm spawane w prostopadłościan, zgodnie z wytycznymi PN-EN 1090-2 dotyczącymi spawanych konstrukcji nośnych. Wymiary robocze dobiera się do największego planowanego detalu: dla felg i ram rowerowych wystarczy 1,2×1,2×2,0 m, a dla elementów karoserii potrzebne jest minimum 2,5×1,8×2,2 m.

Ścianki boczne i sufit wykonuje się z blachy ocynkowanej o grubości 0,75-1,0 mm, mocowanej nitami zrywalnymi co 150 mm. Blacha nie chłonie pyłu jak drewno, a po zabrudzeniu wystarczy ją przetrzeć szmatą antystatyczną. Front kabiny zasłania folia antystatyczna PE o grubości 0,2 mm lub taśma PVC w ramie z profili aluminiowych, co pozwala obserwować proces bez wchodzenia do strefy natrysku. Podłogę stanowi kratka pomostowa ocynkowana o oczku 30×30 mm, pod którą montuje się szufladę na odsysany nadmiar proszku.

Kluczowym elementem jest stelaż obrotowy, tak zwana karuzela, która pozwala malować detal ze wszystkich stron bez chodzenia wokół niego. Najprostsze rozwiązanie to talerz ze stali o średnicy 400 mm osadzony na łożysku stożkowym 30205, napędzany silnikiem 24 V DC z przekładnią planetarną o momencie obrotowym 8 Nm. Obroty 4-6 na minutę wystarczają, by proszek osiadał równomiernie, a jednocześnie siła odśrodkowa nie zrzuca świeżej warstwy. Całość zasilana jest sterownikiem PWM, który reguluje prędkość płynnie, bez szarpania.

Szafa sterownicza kabiny mieści wyłącznik główny, gniazdo serwisowe 230 V oraz listwę zaciskową do podłączenia pistoletu, pompy proszku i oświetlenia. Zgodnie z PN-EN 60204-1 maszyna musi mieć obwód bezpieczeństwa zatrzymujący natychmiast wentylator i pistolet po otwarciu folii frontowej. Drzwi serwisowe wyposaża się w rygiel mechaniczny z blokadą elektryczną, co uniemożliwia uruchomienie natrysku przy otwartej kabinie.

Oświetlenie stanowią listwy LED o temperaturze barwowej 5000-6500 K, zamontowane w narożnikach kabiny pod kątem 45°, co eliminuje cienie na malowanym detalu. Strumień świetlny powinien wynosić minimum 800 lm na każdy metr kwadratowy powierzchni roboczej, co przy kabinie 2×2 m daje łącznie 3200 lm, czyli cztery oprawy po 800 lm. Oprawy mają klasę szczelności IP65, bo pył osiada na nich tak samo chętnie jak na ściankach.

Lista materiałów do budowy kabiny

• profile stalowe 40×40×2 mm (24 metry bieżące)
• blacha ocynkowana 0,75 mm (8 m²)
• folia antystatyczna PE 0,2 mm (3 m²)
• kratka pomostowa 30×30 mm (1,5 m²)
• łożysko stożkowe 30205 z tuleją i obudową
• silnik DC 24 V z przekładnią planetarną
• oprawy LED IP65, 5000 K, 800 lm (4 sztuki)
• profile aluminiowe 30×30 mm do ramy frontu
• nity zrywalne 4×10 mm (200 sztuk)
• przewód uziemiający LGY 6 mm² (5 metrów)

Wentylacja i filtracja pyłu w domowej kabinie

Wentylacja w kabinie do malowania proszkowego pełni dwie sprzeczne role: musi usuwać nadmiar proszku zanim opadnie na podłogę, ale jednocześnie nie może wytwarzać podciśnienia tak silnego, by świeża warstwa została zdjęta z detalu. Optymalny przepływ powietrza wynosi 0,4-0,6 m/s mierzone anemometrem w płaszczyźnie roboczej, czyli około 1500-2000 m³/h dla kabiny o kubaturze 8 m³. Taki strumień zapewnia wentylator odśrodkowy z silnikiem 1,1 kW, pracujący w klasie izolacji F, zgodnie z dyrektywą maszynową 2006/42/WE.

Kanał wyciągowy prowadzi się blachą ocynkowaną o średnicy 200 mm, z kolanem łagodnym o promieniu gięcia minimum 300 mm, bo ostry łuk turbulizuje przepływ i obciąża filtr. Za wentylatorem montuje się cyklon odpylający, który dzięki sile odśrodkowej oddziela 70-80% cząstek większych niż 20 µm. Te większe frakcje trafiają do pojemnika z tworzywa o pojemności 50 litrów, skąd można je odzyskać i ponownie wykorzystać, o ile nie mieszały się z innymi kolorami.

Drugi stopień filtracji to kaseta z filtrem poliestrowym klasy G4 w ramie metalowej, o powierzchni roboczej 4 m² i początkowym oporze 120 Pa. Filtr wymienia się, gdy opór wzrośnie do 250 Pa, co przy intensywnej pracy następuje po 80-120 godzinach natrysku. Warto zamontować presostat różnicowy, który automatycznie sygnalizuje konieczność wymiany, zamiast polegać na oku i pamięci. Wydajność filtracji dla cząstek 1-5 µm wynosi 99,5%, co spełnia wymagania normy PN-EN 779.

Recyrkulacja powietrza w kabinie jest zabroniona, ponieważ stężenie pyłu w strefie oddechowej musi pozostać poniżej 10 mg/m³, a wymiana powietrza czystego to jedyny sposób, by ten próg utrzymać bez kosztownych systemów monitoringu. Wylot kanału wyciągowego kieruje się ponad dach lub na stronę budynku oddaloną od okien, zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Minimalna wysokość wylotu nad poziomem terenu to 3 m, a odległość od najbliższego okna mieszkalnego co najmniej 8 m.

Wentylator musi mieć zabezpieczenie termiczne i być uziemiony, ponieważ pył proszkowy w stężeniu 30-60 g/m³ tworzy z powietrzem mieszaninę wybuchową. Klasa strefy zagrożonej wybuchem to strefa 21 wewnątrz kabiny i strefa 22 w najbliższym otoczeniu, zgodnie z dyrektywą ATEX 2014/34/UE. Silnik wentylatora powinien więc być w wykonaniu Ex II 2D, a instalacja elektryczna prowadzona w rurkach stalowych z uszczelkami, nie w peszelach plastikowych.

Parametry wentylacji dla typowych kabin

Koszt budowy kabiny do malowania proszkowego

Budowa samej kabiny, bez pistoletu, pieca i kompresora, kosztuje od 2,5 do 5 tys. zł, w zależności od tego, ile elementów wykonuje się samodzielnie, a ile kupuje się jako gotowe podzespoły. Największą część tej kwoty pochłania wentylator z cyklonem (1200-1800 zł), filtry poliestrowe z ramami (400-700 zł) oraz blacha i profile (600-900 zł). Silnik karuzeli, łożyska i przekładnia to wydatek rzędu 600-1000 zł, a elektryka, oświetlenie i drobne materiały zamykają się w kwocie 300-500 zł.

Pełny zestaw startowy, obejmujący kabinę, pistolet elektrostatyczny, piec konwekcyjny, kompresor tłokowy oraz 20 kg farby proszkowej, mieści się w przedziale 8-14 tys. zł. Pistolet koronowy z zasilaczem to koszt 1500-2500 zł, piec konwekcyjny o wymiarach 1,5×1,5×1,5 m z izolacją ceramiczną 80 mm to wydatek 2500-4000 zł, a kompresor śrubowy 200 l/min z osuszaczem ziębniczym to kolejne 2000-3500 zł. Farba proszkowa poliester/epoksyd w cenie 35-60 zł za kilogram pozwala pomalować około 6-8 m² powierzchni przy jednokrotnym pokryciu o grubości 60-80 µm.

Największą pułapką dla początkujących jest pomijanie kosztów eksploatacyjnych, bo sucha farba wcale nie oznacza zerowych wydatków po zakupie. Wymiana filtrów co 100 godzin to 200-300 zł, prąd elektryczny do pieca konwekcyjnego przy 200°C i izolacji ceramicznej to około 3 kW na godzinę, czyli 2 zł za cykl grzania. Kompresor śrubowy pobiera 2,2 kW przy pełnym obciążeniu, a jego żywotność przy regularnym użytkowaniu wynosi 8-12 tys. roboczogodzin, zanim konieczna okaże się wymiana wirnika.

Tabela kosztów dla różnych wariantów

Przed pierwszym natryskiem warto wykonać próbę na kawałku blachy odpadowej, kalibrując ciśnienie proszku na 2,5-3,5 bar i odległość pistoletu od detalu na 15-25 cm. Zbyt bliskie trzymanie pistoletu daje efekt skórki pomarańczowej, a zbyt dalekie powoduje straty proszku rzędu 30-40% i nierówną grubość warstwy.

Pył proszkowy w połączeniu z powietrzem o wilgotności poniżej 40% generuje ładunki elektrostatyczne, które mogą uszkodzić płytkę sterownika pistoletu. W suchych miesiącach zimowych warto zamontować nawilżacz przemysłowy w pomieszczeniu warsztatowym albo uziemić nie tylko detal, ale też sam pistolet przewodem 4 mm².

Źródła i normy: PN-EN 1090-2 (konstrukcje stalowe), PN-EN 779 (filtracja powietrza), PN-EN 60204-1 (bezpieczeństwo maszyn), dyrektywa maszynowa 2006/42/WE, dyrektywa ATEX 2014/34/UE, rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Więcej na temat klasyfikacji stref wybuchowych: portal CIOP-PIB, ciop.pl. Parametry farb proszkowych i ceny orientacyjne: katalogi producentów dostępne na stronach branżowych, np. proszki.eu oraz lakierowanie-proszkowe.info.
