Jaka rura do kominka na powietrze? Dobór i montaż bez błędów

Dobór średnicy i materiału rury dolotowej

Szczelny dom to komfort termiczny, ale zarazem kłopot dla kominka. Współczesne przegrody osiągają współczynnik n₅₀ ≤ 1,5 h⁻¹, więc okazjonalnego nawiewu przez uchylone okno staje się za mało. Urządzenie pobiera wtedy powietrze z pomieszczenia, tworzy się podciśnienie, a komin zaczyna cofać spaliny do salonu.

• Dobór średnicy i materiału rury dolotowej
• Montaż rury powietrznej przez ścianę w styropianie
• Dolot powietrza do kominka w XPS pod podłogą
• Najczęstsze błędy montażowe i checklista odbioru

Przepisy mówią wprost: kominki z zamkniętą komorą spalania klasy A wymagają osobnego kanału dolotowego (norma PN-EN 13229, Warunki Techniczne 2021). Kominki otwarte, pobierające powietrze z pomieszczenia, można montować jedynie w budynkach o potwierdzonej wentylacji grawitacyjnej bądź hybrydowej.

Zapotrzebowanie na powietrze liczy się prosto: moc kominka w kW mnożymy przez współczynnik 1,6 i otrzymujemy metry sześcienne na godzinę. Dla wkładu 8 kW daje to 12,8 m³/h, czyli przepływ wymagający już kanału o średnicy wewnętrznej co najmniej 125 mm. Zbyt wąska rura obniża ciąg, a użytkownik odczuwa to jako dymienie przy rozpalaniu.

Tabela doboru średnicy rury

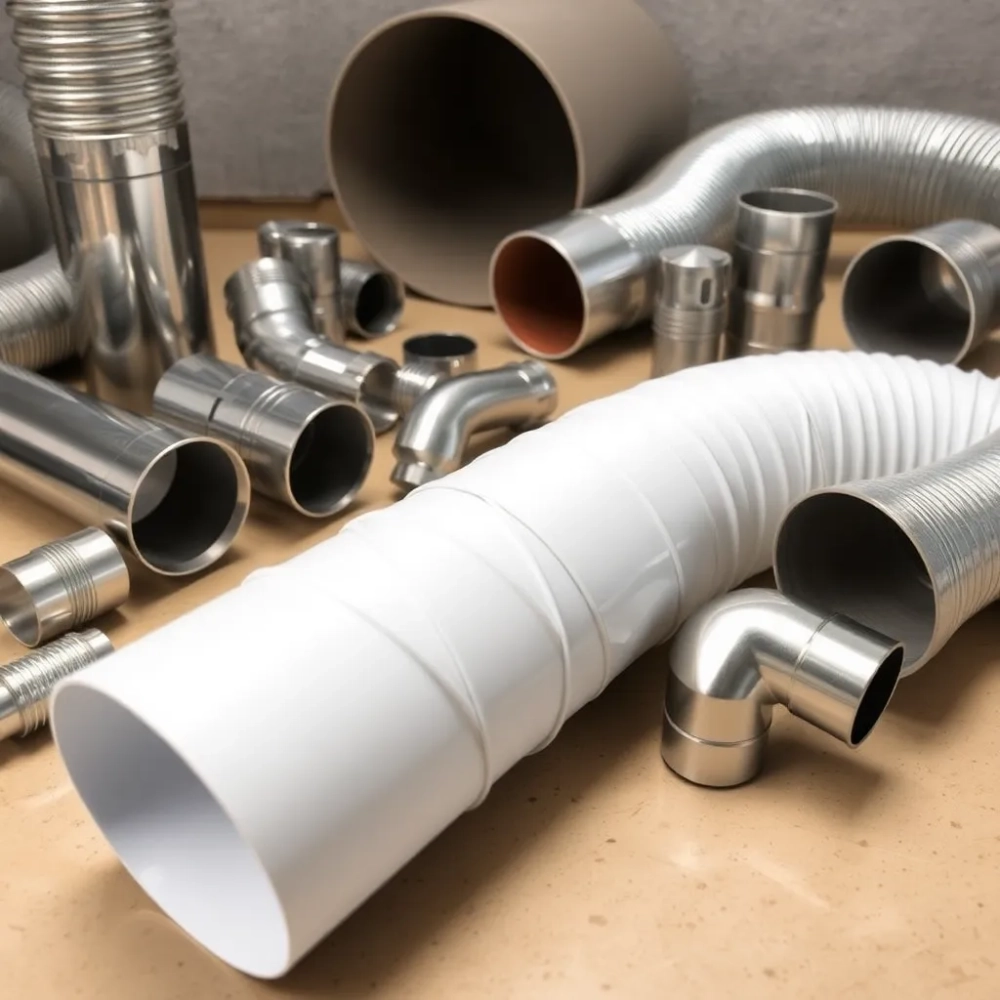

Materiał ma znaczenie

Stal nierdzewna kwasoodporna (gatunek 1.4404) wytrzymuje temperaturę do 450°C, nie koroduje i zachowuje gładkość ścianek. Jej jedyną wadą pozostaje cena, ale w przypadku bezpieczeństwa pożarowego oszczędzanie mija się z celem.

Stal ocynkowana kosztuje mniej i sprawdza się w krótkich, prostych odcinkach prowadzonych wewnątrz muru. Traci jednak odporność powyżej 200°C, dlatego nie nadaje się na pierwszy metr od nasady kominka, gdzie temperatura potrafi chwilowo przekroczyć tę wartość.

Aluminium elastyczne (AL-FLEX) ułatwia prowadzenie w zabudowach poddaszy i przez łuki, ale wymaga zachowania minimalnego promienia gięcia równego trzem średnicom. Zbyt ciasne zagięcie zwęża przekrój i zaburza ciąg.

W praktyce montażowej najczęściej spotykam wariant mieszany: SPIRO nierdzewne jako odcinek przelotowy przez ścianę, krótki AL-FLEX przy kominku dla kompensacji drgań. Takie połączenie daje trwałość i swobodę ustawienia.

Montaż rury powietrznej przez ścianę w styropianie

Przebicie warstwy ocieplenia wymaga precyzji, bo każdy błąd kończy się mostkiem termicznym i zawilgoceniem tynku. Średnica otworu powinna być większa od rury o 10-20 mm, co pozwala wprowadzić otulinę ochronną i piankę uszczelniającą bez napinania materiału.

Spadek rury na zewnątrz wynosi 2-3° w kierunku od kominka. Woda deszczowa spływa wtedy grawitacyjnie, zamiast kapilarnie wędrować do wnętrza kanału. Brak spadku to klasyczna przyczyna zacieków widocznych dopiero po pierwszej zimie.

Izolacja termiczna przejścia składa się z trzech warstw: pianki niskoprężnej (Soudal Flexifoam lub równoważnej), taśmy EPDM dociskającej otulinę PVC lub EPP do ściany oraz tynku elewacyjnego zakrywającego kołnierz. EPP (spieniony polipropylen) izoluje lepiej niż EPS przy tej samej grubości, więc warto go rozważyć przy ścianach północnych, gdzie punkt rosy leży bliżej przegrody.

Kratka wentylacyjna

Kratka aluminiowa z siatką chroni kanał przed owadami i gryzoniami, jednocześnie nie tłumiąc przepływu. Montaż równo z licem tynku (tzw. flush) eliminuje zacieki i ułatwia późniejsze malowanie elewacji. Otwory skierowane w dół lub ukryte za żaluzją skuteczniej chronią przed deszczem niż proste perforacje.

Lokalizacja wlotu ma znaczenie praktyczne. Minimalna wysokość 50 cm od gruntu odsuwa kratkę od zaspy śnieżnej i rozbryzgów wody. Strony północna i wschodnia dostarczają chłodniejsze powietrze, co poprawia ciąg kominka w lecie.

Orientacyjne koszty

Dolot powietrza do kominka w XPS pod podłogą

Drugi wariant montażu prowadzi kanał pod wylewką, coś szczególnie popularnego w domach z ogrzewaniem podłogowym i niskim cokołem. Polistyren ekstrudowany (XPS) pełni tu podwójną rolę: izolacji termicznej i szalunku traconego dla rury.

Minimalna grubość warstwy XPS pod kominkiem to 10-15 cm. Mniejsza warstwa nie wytrzyma punktowego obciążenia wkładu z obudową i może pęknąć pod ciężarem kominka, a wtedy pęka również wylewka.

Kanał w XPS wycina się otwornicą do drewna, nożem termicznym albo frezarką ręczną z frezem palcowym. Nóż termiczny daje najczystsze krawędzie, ale wymaga wprawy. Otwornica bywa szybsza, lecz przy grubszych płytach potrzebna jest wersja o dłuższym trzpieniu.

Rura w tulei ochronnej przechodzi przez wylewkę i kończy się przy podstawie kominka szczelnym kolanem z uszczelką EPDM. Tuleja chroni rurę przed ścieraniem o krawędź betonu, a dylatacja obowiązkowa: osobna płyta kominka spoczywa na warstwie XPS oddzielonej paskiem folii PE od reszty wylewki. Bez tej separacji kominek przenosi naprężenia termiczne na posadzkę, co po sezonie grzewczym kończy się rysami wzdłuż linii progu.

Kiedy ten wariant ma sens

Prowadzenie pod podłogą sprawdza się w nowym budownictwie, gdzie projektant uwzględni kanał jeszcze na etapie rysunków. W remontach niesie ze sobą ryzyko kucia wylewki i obniżenia poziomu posadzki, dlatego rzadko bywa optymalnym wyborem. Kominek stoi wtedy na podeście, a próg wygląda jak w drzwiach wejściowych do salonu.

Najczęstsze błędy montażowe i checklista odbioru

Błędy pojawiają się w tych samych miejscach, niezależnie od regionu. Brak spadku prowadzi do zalewania kanału i rdzy w kształtkach. Rura PVC odkształca się przy pierwszym sezonie intensywnego palenia, a ubezpieczyciel może odmówić wypłaty po pożarze sadzy. Mostek termiczny wokół przejścia przez styropian zostawia ciemną mapę na elewacji, a po dwóch zimach pojawia się grzyb. Kratka bez siatki zamienia się w kryjówkę os i pajęczyny w ciągu jednego lata.

Rozwiązaniem nie jest droższy materiał, lecz systemowa kontrola każdego etapu. Dlatego poniżej lista do wydruku przed odbiorem kominiarskim.

Checklista 12-punktowa

• Zgodność dolotu z projektem budowlanym (wielkość, lokalizacja)
• Spadek rury 2-3° potwierdzony poziomicą
• Średnica zgodna z mocą kominka (tabela)
• Materiał odporny na temperaturę (nierdzewka lub ocynk w strefie chłodnej)
• Otwór większy o 10-20 mm od rury, pianka niskoprężna
• Taśma EPDM na styku rura-otulina-tynk
• Otulina termiczna na całej długości przejścia
• Kratka aluminiowa z siatką, montaż flush
• Wysokość kratki ≥ 50 cm od gruntu
• Brak kolizji z instalacją elektryczną i gazową (min. 30 cm)
• Szczelność połączenia kominek-kanał (test z mgłą lub świecą)
• Wpis kominiarza w protokole odbioru kominka

Pozytywny wynik każdego punktu daje gwarancję poprawnej pracy urządzenia i braku reklamacji w okresie zimowym.

Dobór średnicy rury do kominka zaczyna się od mocy wkładu i przepływu powietrza, a kończy na materiale odpornym na temperaturę. Prawidłowy montaż wymaga spadku, otuliny i uszczelnienia EPDM. Kratka z siatką chroni przed owadami, a wysokość 50 cm odsuwa problem śniegu. Wariant podłogowy w XPS daje estetyczny efekt bez widocznych rur, lecz wymaga dylatacji i odpowiedniej grubości izolacji. Checklista odbioru weryfikuje dwanaście kryteriów jednocześnie, więc żadna usterka nie przeżyje kontroli kominiarza.

Źródła danych: norma PN-EN 13229 (Wklady kominkowe wraz z wkładami otwartymi), Warunki Techniczne 2021 (Dziennik Ustaw), katalogi producentów rur SPIRO i kratek wentylacyjnych (witryny producentów branżowych: dinak.pl, darco.com.pl, hwam.dk).
