Jaki profil stalowy na dach wybrać, żeby konstrukcja przetrwała dekady?

Wybór profilu stalowego na dach to decyzja, która przesądza o trwałości całej konstrukcji. Profile stalowe stanowią kręgosłup współczesnego budownictwa od hal produkcyjnych po wiaty samochodowe, od magazynów po altany ogrodowe. Kiedy stajesz przed półką w hurtowni albo przeglądasz katalog online, różnica między profilem 100×100×5 mm S235JR a 120×120×6 mm S355J2H oznacza nie tylko setki złotych, ale też zupełnie inne zachowanie dachu pod śniegiem, wiatrem i upływem lat.

• Rodzaje profili stalowych stosowanych na dach i ich charakterystyka
• Parametry wytrzymałościowe gatunek stali, grubość ścianki i nośność profilu
• Normy PN-EN i oznaczenia, które musisz znać przed zakupem profilu
• Najczęstsze błędy przy wyborze profilu stalowego na dach i jak ich uniknąć

Rodzaje profili stalowych stosowanych na dach i ich charakterystyka

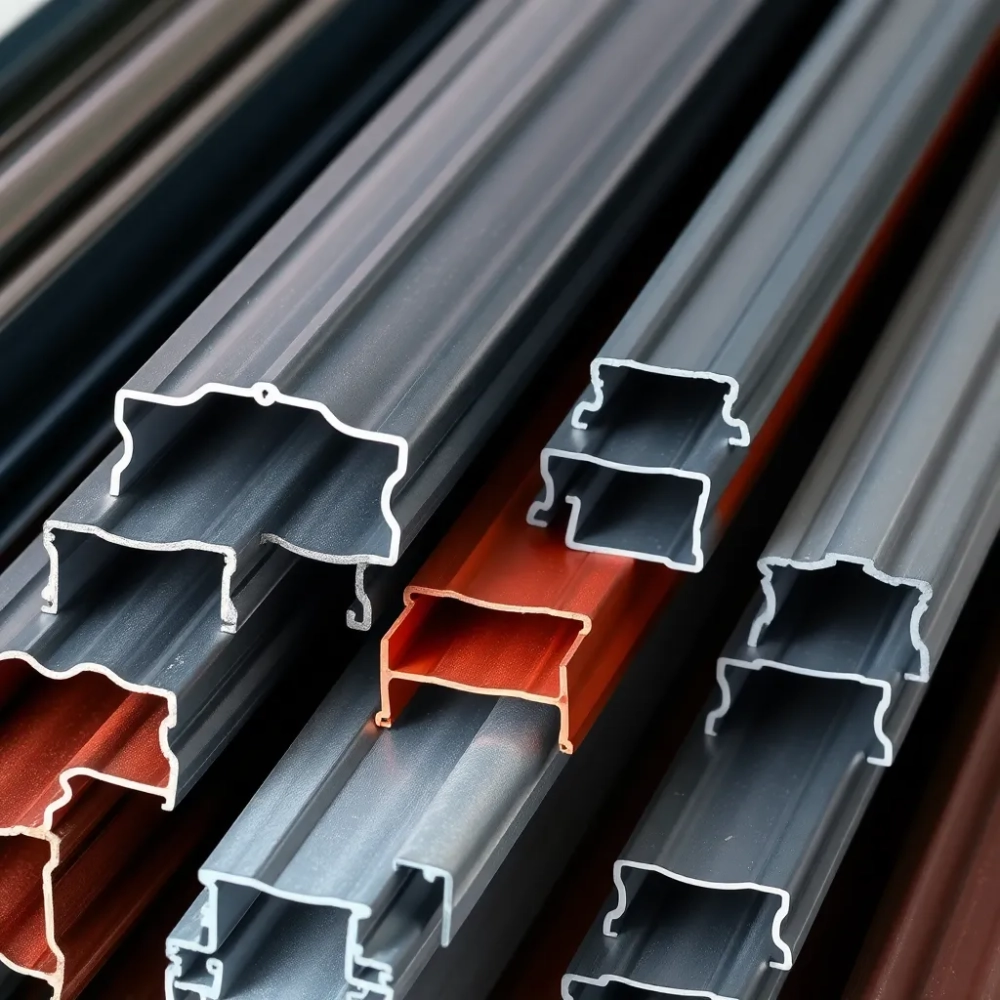

Profile stalowe dzielą się przede wszystkim ze względu na geometrię przekroju. Rozróżniamy profile otwarte, takie jak kątowniki (L), ceowniki (C), teowniki (T) czy dwuteowniki (I oraz H), oraz profile zamknięte kwadratowe, prostokątne i okrągłe, oznaczane w branży skrótem RHS i SHS.

Kątownik równoramienny 50×50×5 mm waży około 3,8 kg na metr bieżący i sprawdza się w lekkich konstrukcjach pomocniczych stężeniach, wiatrownicach, ramach wiat. Przy rozstawie 80-100 cm przenosi obciążenia wiatrem rzędu 8-12 kN, co dla niewielkiej wiaty samochodowej w zupełności wystarcza. Nie stosuj go jednak jako głównego elementu nośnego płatwi dachowej, bo smukłość ścianki ogranicza jego wytrzymałość na zginanie.

Ceownik zimnogięty C160×2,0 mm to zupełnie inna liga. Przy masie 4,7 kg/mb jego wskaźnik wytrzymałości na zginanie Wx wynosi około 28 cm³, co pozwala mu przejąć momenty rzędu 2,8 kNm przy naprężeniu dopuszczalnym 100 MPa. To właśnie ten profil najczęściej trafia do konstrukcji dachów garaży, magazynów i lekkich hal, gdzie rozstaw płatwi sięga 3-4 metry.

Profile zamknięte kwadratowe SHS 100×100×5 mm ze stali S235JR ważą 14,8 kg/mb i pracują zupełnie inaczej niż profile otwarte. Zamknięta geometria przekroju sprawia, że profil nie skręca się pod obciążeniem, a jego nośność na ściskanie osiąga wartości 450-500 kN przy smukłości λ = 30. To dlatego projektanci chętnie sięgają po niego przy słupach podpierających dach oraz przy kratownicach o dużych rozpiętościach.

Dwuteownik HEB 160 ze stali S355J2H, ważący 42,6 kg/mb, przenosi momenty rzędu 60 kNm. Tak ciężkie przekroje trafiają na dachy obiektów przemysłowych o rozpiętości przekraczającej 12 metrów, gdzie lżejsze profile nie zapewniłyby wymaganej sztywności. W budownictwie jednorodzinnym taki element to zupełny wyjątek, nie reguła.

Warto zapamiętać prostą regułę: im większa rozpiętość dachu i im cięższe pokrycie, tym większy profil i grubsza ścianka. Dachówka ceramiczna waży 40-55 kg/m², blachotrapez 4-7 kg/m², membrana PVC na dachu płaskim 1,5-2 kg/m². Te różnice masy własnej pokrycia determinują dobór płatwi i krokwi stalowych.

Podział ze względu na technologię produkcji

Profile gorącowalcowane powstają w temperaturze około 1100°C, co nadaje stali jednorodną strukturę wewnętrzną i wyższą ciągliwość. Ich wymiary nominalne są zgodne z normą PN-EN 10210-1, a tolerancje grubości ścianki wynoszą ±12,5% dla profilów zamkniętych. Powierzchnia pokryta jest łuską walcowniczą, co wymaga dodatkowego czyszczenia przed malowaniem.

Profile zimnogięte formowane są na zimno z arkuszy blachy, co obniża koszt produkcji nawet o 30-40%. Normatywem pozostaje PN-EN 10219-1, a tolerancje wymiarowe są znacznie ciaśniejsze ±5% dla grubości ścianki. Proces gięcia na zimno wprowadza jednak naprężenia szczątkowe, które obniżają plastyczność w narożach przekroju o 10-15%. To dlatego profile zimnogięte ze stali S355 traktuje się ostrożniej w obliczeniach zmęczeniowych.

Parametry wytrzymałościowe gatunek stali, grubość ścianki i nośność profilu

Gatunek stali to pierwsza rzecz, którą sprawdzasz w specyfikacji. Symbol S235JR oznacza stal konstrukcyjną o granicy plastyczności ReH = 235 MPa, z próbą udarności Charpy'ego 27 J w temperaturze +20°C. Litera H w nazwie (np. S355J2H) oznacza profile zamknięte (hollow sections), a cyfra 2 po J informuje o próbie udarności w temperaturze -20°C.

S355J2H to materiał o 50% wyższej granicy plastyczności niż S235JR. Profil 100×100×5 mm ze stali S355 przenosi obciążenie ściskające rzędu 620 kN, podczas gdy ten sam profil ze stali S235 ugina się przy 450 kN. Różnica jest fundamentalna przy projektowaniu słupów podpierających dach nad rozpiętością 8 metrów i więcej.

Grubość ścianki wpływa na nośność w sposób nieliniowy. Profil kwadratowy 100×100×3 mm waży 9,2 kg/mb i przenosi 290 kN ściskania. Ten sam profil ze ścianką 5 mm waży 14,8 kg/mb, ale przenosi już 450 kN różnica masy 61% daje wzrost nośności o 55%. To dlatego czasem lepiej zwiększyć grubość ścianki niż dobierać większy profil, który zajmuje więcej miejsca i utrudnia montaż.

Wymiary przekroju decydują o sztywności elementu przy zginaniu. Płatew dachowa z ceownika C200×2,5 mm ma wskaźnik Wx = 41 cm³, co przy naprężeniu 160 MPa daje nośność na zginanie 6,5 kNm. Przy rozstawie 3 metrów taka płatew uniesie obciążenie 4,3 kN/m, czyli pokrycie wraz ze śniegiem ważące łącznie około 130 kg/m².

Smukłość ścianki (stosunek szerokości do grubości) to parametr, który odróżnia kształtowniki klasy 1, 2, 3 i 4 według Eurokodu 3 (PN-EN 1993-1-1). Klasa 1 oznacza pełną plastyczność przekroju, klasa 4 wymaga uwzględnienia lokalnego wyboczenia ścianki. Profil 100×100×3 mm to klasa 3, ten sam profil ze ścianką 5 mm klasa 1. Wybór klasy wpływa na współczynnik nośności w obliczeniach, a więc i na zapas bezpieczeństwa konstrukcji dachu.

Jak obliczyć nośność płatwi stalowej w praktyce

Zanim zamówisz profile, musisz znać trzy wartości: rozstaw płatwi, obciążenie charakterystyczne i obciążenie obliczeniowe. Dach ocieplony w strefie śniegowej II (Warszawa, Łódź) musi przenieść 0,9 kN/m² śniegu, co po przemnożeniu przez współczynnik 1,5 daje 1,35 kN/m² obciążenia obliczeniowego.

Do tego dochodzi ciężar własny pokrycia (0,15-0,55 kN/m²) oraz obciążenie użytkowe dla dachów płaskich (0,75 kN/m²). Sumując wszystkie składowe i mnożąc przez rozstaw płatwi, otrzymujesz obciążenie liniowe q w kN/m. To od niego dobierasz przekrój.

Przykład: wiata samochodowa o rozstawie płatwi 90 cm, pokrycie z blachy trapezowej T18 (0,15 kN/m²), strefa śniegowa II. Obciążenie obliczeniowe q = (0,9 × 1,5 + 0,15 × 1,35) × 0,9 = 1,4 kN/m. Płatew rozpiętości 4 metrów wymaga momentu Md = q × L² / 8 = 2,8 kNm. Ceownik C160×2,5 mm (S235JR) o nośności 3,2 kNm wystarcza z zapasem 14%.

Normy PN-EN i oznaczenia, które musisz znać przed zakupem profilu

PN-EN 10219-1 i 10219-2 regulują profile zimnogięte ze stali niestopowych i drobnoziarnistych. Część pierwsza opisuje warunki techniczne dostawy, część druga tolerancje wymiarowe i kształt. Dokument odwołuje się do PN-EN 10025 dla gatunków stali oraz do PN-EN 10168 dla formatu atestu.

PN-EN 10210-1 i 10210-2 dotyczą profili gorącowalcowanych. Różnica względem zimnogiętych polega na znacznie szerszych tolerancjach wymiarowych oraz obowiązkowej próbie udarności dla stali oznaczonych J2 i K2. Atest hutniczy 3.1 według PN-EN 10204 to dokument wystawiany przez producenta stali, potwierdzający skład chemiczny i właściwości mechaniczne konkretnej wytopu.

Symbolika na profilu wygląda następująco: S355J2H 120×120×6 mm EN 10219. Rozszyfruj to tak: stal o granicy plastyczności 355 MPa, próba udarności 27 J przy -20°C, profile zamknięte (H), wymiar 120×120 mm, ścianka 6 mm, norma produkcyjna EN 10219. Bez tego oznaczenia nie masz pewności, co trafia do twojej konstrukcji.

Tolerancje wymiarowe to pole, na którym wielu dostawców nieuczciwie oszczędza. Profil 100×100×5 mm powinien mieć grubość ścianki od 4,75 do 5,25 mm (tolerancja ±5%). Spotykane na rynku wyroby o grubości rzeczywistej 4,2-4,4 mm to profile podrobione, nie spełniające normy. Różnica 0,6 mm ścianki obniża nośność o około 18%, a to już wychodzi poza margines bezpieczeństwa.

Oznaczenia tolerancji i klasy wykonania

Profile zamknięte zimnogięte produkowane są w klasie tolerancji A (standardowa) lub B (zawężona). Klasa B oznacza odchylenie grubości ścianki ±3% zamiast ±5% i jest wymagana przy konstrukcjach narażonych na obciążenia dynamiczne, takich jak dachy hal z suwnicami.

Oznaczenie CE na profilu potwierdza zgodność z rozporządzeniem CPR 305/2011 (Construction Products Regulation). Bez tego znaku nie można legalnie wprowadzić wyrobu na rynek europejski. Kupując profile bez CE, łamiesz prawo budowlane i utrudniasz odbiór inwestycji przez nadzór budowlany.

Najczęstsze błędy przy wyborze profilu stalowego na dach i jak ich uniknąć

Błąd numer jeden to pomijanie strefy śniegowej i wiatrowej. Mapa obciążenia śniegiem w Polsce dzieli kraj na pięć stref od 0,7 kN/m² w strefie I (Gdańsk, Koszalin) do 1,6 kN/m² w strefie V (Suwałki, Zakopane). Dach w strefie III (Poznań, Wrocław) musi przenieść 1,2 kN/m² śniegu, a w strefie V niemal dwukrotnie więcej. Profil dobrany pod strefę I na dach w Suwałkach ugnie się pod pierwszą obfitą zimą.

Drugi błąd to wybór profilu bez atestu 3.1. Na rynku pojawiają się wyroby sprowadzane z Azji, gdzie dokumentacja jest szczątkowa lub sfałszowana. Brak atestu oznacza brak informacji o rzeczywistej granicy plastyczności i udarności kupujesz kota w worku. Zażądaj atestu 3.1 i sprawdź numer wytopu na etykiecie z boku profilu.

Trzeci problem to oszczędzanie na grubości ścianki. Profil 100×100×4 mm kosztuje o 20% mniej niż wersja ze ścianką 5 mm, ale jego nośność spada o 35%. Przy rozstawie płatwi 3 metrów i strefie śniegowej III taka oszczędność zamienia się w konieczność wymiany całej konstrukcji po trzech, czterech latach eksploatacji. Koszt wymiany dachu to kilkadziesiąt tysięcy złotych.

Czwarty błąd to niedocenianie obciążenia wiatrem. Na dachu płaskim lub jednospadowym parcie wiatru osiąga 0,6-1,1 kN/m², a ssanie na krawędzi dachu może sięgać 2,5 kN/m². Ceownik dobrany tylko na ściskanie i zginanie może nie przenieść siły ssącej, co prowadzi do oderwania pokrycia. Projekt konstrukcji musi uwzględniać zarówno przypadek obciążenia śniegiem, jak i wiatrem.

Piąty błąd to brak zabezpieczenia antykorozyjnego. Profile stalowe bez powłoki cynkowej rdzewieją w ciągu 5-8 lat pod wpływem wilgoci i związków chemicznych z powietrza. Cynkowanie ogniowe zanurzeniowe (warstwa 85 μm) zapewnia trwałość 40-50 lat, cynkowanie galwaniczne (warstwa 20-25 μm) wystarcza na 15-20 lat. Bez ochrony antykorozyjnej konstrukcja dachu to wydatek, który trzeba powtórzyć.

Checklist przed zakupem 12 punktów do wydrukowania

• Sprawdź strefę śniegową i wiatrową lokalizacji inwestycji
• Określ rozstaw płatwi i ich rozpiętość w metrach
• Oblicz obciążenie charakterystyczne i obliczeniowe
• Dobierz profil ze stali S235JR lub S355J2H w zależności od wymagań
• Sprawdź, czy dostawca oferuje atest 3.1 według PN-EN 10204
• Zmierz grubość ścianki suwmiarką przy odbiorze
• Sprawdź oznaczenie CE i zgodność z PN-EN 10219 lub 10210
• Zamów profile z naddatkiem 5-8% na odpady cięcia
• Upewnij się, że dostawa obejmuje palety z możliwością rozładunku HDS
• Sprawdź warunki cięcia na wymiar i koszty każdego cięcia
• Zweryfikuj politykę zwrotów przy cięciu na wymiar zwrot nie przysługuje
• Zaplanuj zabezpieczenie antykorozyjne przed montażem

Świadomy wybór profilu stalowego na dach zaczyna się od papieru, nie od półki w hurtowni. Rysunek konstrukcyjny z obliczeniami statycznymi to dokument, który chroni inwestora przed błędami wykonawczymi i przed zakupem materiału o parametrach niewystarczających dla danej lokalizacji. Każdy profil musi pracować w konkretnym punkcie konstrukcji, przenosząc konkretne siły, w konkretnej temperaturze otoczenia.

Gdy wiesz już, jaki profil stalowy na dach wybrać, kolejnym krokiem jest weryfikacja dostępności konkretnego wymiaru i gatunku u dystrybutora. Warto porównać oferty trzech, czterech hurtowni, zwracając uwagę nie tylko na cenę za metr bieżący, ale też na koszty transportu, termin dostawy i możliwość docinania na wymiar. Różnica 5 PLN na metrze bieżącym przy 80 metrach profili oznacza 400 PLN oszczędności, ale jeśli dostawca nie daje atestu 3.1, ta oszczędność obraca się przeciwko tobie przy pierwszym audycie budowlanym.

Źródła danych: PN-EN 10219-1 i 10219-2 (normy profili zimnogiętych), PN-EN 10210-1 i 10210-2 (profile gorącowalcowane), PN-EN 10025-2 (gatunki stali konstrukcyjnych), PN-EN 1993-1-1 (Eurokod 3), PN-EN 10204 (atesty hutnicze), Rozporządzenie CPR 305/2011 (oznakowanie CE), PN-EN 10168 (format atestów), katalogi producentów stali (ArcelorMittal, SSAB, Tata Steel), mapy stref śniegowych i wiatrowych ITB (Instytut Techniki Budowlanej). Adresy źródeł: pkn.pl, eurocodes.jrc.ec.europa.eu, itb.pl.
