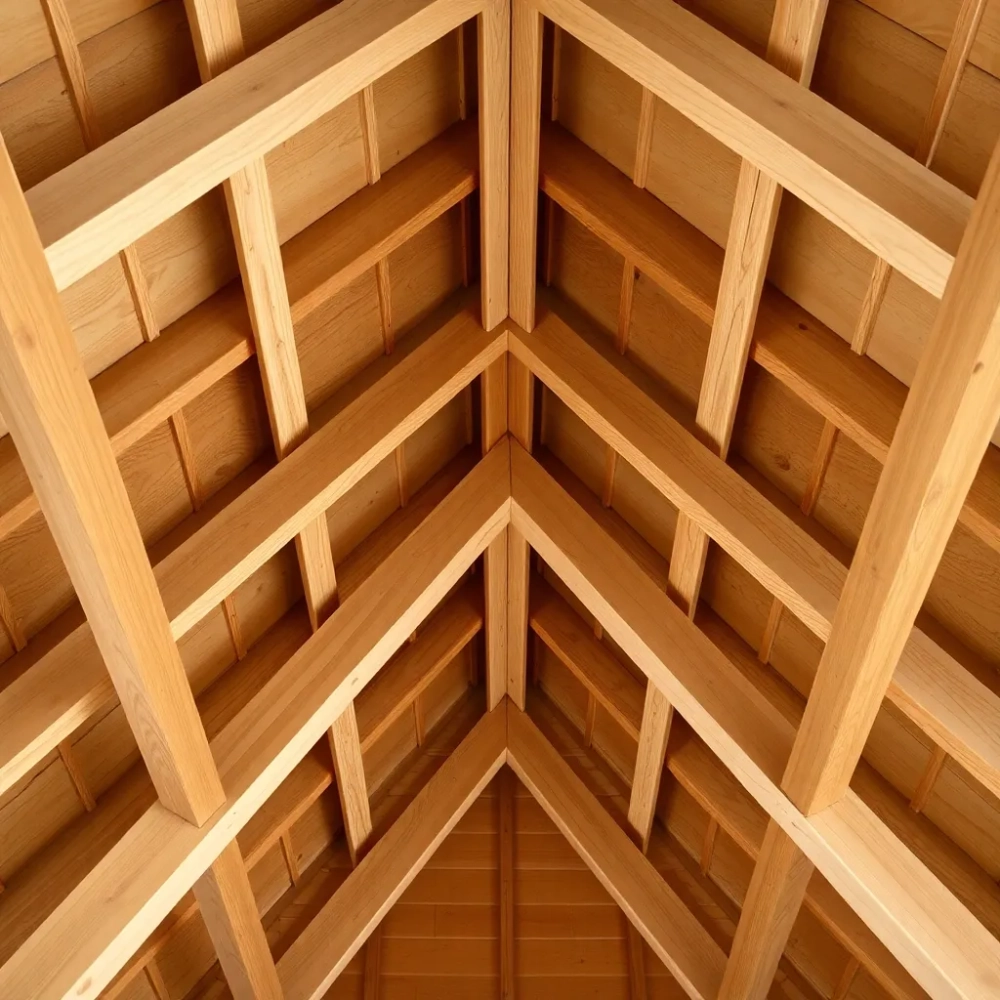

Jakie krokwie na dach dwuspadowy? Wymiar bez ryzyka

Rodzaje krokwi w więźbie dwuspadowej

Zanim przejdzie się do przekrojów, warto rozróżnić elementy, bo każdy z nich pracuje inaczej. Krokwie główne to ukośne belki biegnące od murłaty do kalenicy przenoszą łącznie ponad 80% wszystkich sił działających na połać. Krokwie koszowe spotyka się w miejscu styku dwóch połaci, gdzie tworzy się linia wklęsła; muszą być szersze, bo przejmują obciążenia z obu stron. Krawężnice (narożne) pojawiają się na zewnętrznych załamaniach dachu, przy kalenicy ukośnej względem budynku. Kulawki to belki skrócone, dochodzące do kalenicy lub płatwi pośredniej z jednej strony; dzielą się na narożne, koszowe i ukośne, a każda odmiana ma inny schemat obciążeń.

• Rodzaje krokwi w więźbie dwuspadowej
• Wymiar krokwi co decyduje o przekroju
• Rozstaw krokwi pod blachodachówkę i dachówkę
• Klasa drewna C24 i wilgotność wymóg na więźbę
• Złącza i łączniki ciesielskie
• Najczęstsze błędy wykonawcze pięć realnych wpadek
• Linia ciesielska prefabrykacja więźby
• Checklista inwestora przed montażem więźby

Rozmieszczenie krokwi na rzucie dachu wielopołaciowego wygląda jak sieć naczyń połączonych: główne biegną równolegle co 60-90 cm, koszowe i narożne przecinają je pod kątem 45°. Taki układ sprawia, że siły nie kumulują się w jednym punkcie, lecz rozchodzą się promieniście po całej więźbie. W typowym domu jednorodzinnym o powierzchni ok. 120 m² liczba krokwi głównych waha się od 30 do 50 sztuk, a koszowych i narożnych dochodzi łącznie od 4 do 8.

W dachu dwuspadowym bez lukarn i przybudówek dominują wyłącznie krokwie główne. Koszowe i narożne pojawiają się dopiero przy dachach wielopołaciowych lub z wolemi oczkami wtedy ich dobór komplikuje się geometrycznie i kosztowo. Płatew kalenicowa, jętki oraz stężenia (tzw. wiatrownice) stanowią uzupełnienie, ale nie zastępują krokwi wzmacniają je, nie przejmują ich roli.

Jak odróżnić krokiew główną od krawężnicy w praktyce

Krokiew główna zawsze opiera się na dwóch podporach: murłacie u dołu i kalenicy lub płatwi u góry. Krawężnica natomiast dochodzi do kalenicy tylko jednym końcem drugi spoczywa na krokwi głównej pośredniej lub na płatwi narożnej. Długość krawężnicy bywa o 30-50% większa niż typowej krokwi głównej w tym samym dachu, co od razu zmusza do zwiększenia jej przekroju.

Wymiar krokwi co decyduje o przekroju

Siedem na czternaście, osiem na szesnaście, osiem na osiemnaście te trzy przekroje powtarzają się w polskich projektach katalogowych tak często, że wielu wykonawców traktuje je jako uniwersalne. Tymczasem każdy z nich ma swoją nośność, wyrażoną w MPa i kNm, a dobór „na oko" to najczęstsza przyczyna ugięć, pęknięć i utraty gwarancji pokrycia. Wymiar krokwi wynika nie z przyzwyczajenia cieśli, lecz z interakcji sześciu konkretnych czynników.

Po pierwsze kształt dachu. Im bardziej stromy spadek (powyżej 45°), tym mniejsze obciążenie śniegiem, ale większe parcie wiatru. Po drugie rodzaj pokrycia: dachówka ceramiczna waży 40-55 kg/m², blachodachówka modułowa zaledwie 4-7 kg/m², co zmienia obciążenie stałe niemal dziesięciokrotnie. Po trzecie strefa śniegowa wg PN-EN 1991-1-3: w Suwałkach dochodzi do 1,2 kN/m², w Gdańsku 0,8 kN/m², w Tarnowie 0,6 kN/m².

Po czwarte strefa wiatrowa i kategoria terenu (otwarty, leśny, zurbanizowany). Po piąte rozstaw krokwi: zmniejszenie go z 90 do 60 cm obniża naprężenia o ok. 35%. Po szóste klasa drewna (C24, C27, C30, GL32h) i jego wilgotność. Te sześć zmiennych łącznie decydują, czy krokiew 8×16 podoła, czy wymaga wzmocnienia.

Tabela orientacyjna przekrojów (wyłącznie poglądowo)

Tabela ma charakter wyłącznie poglądowy i nie zastępuje obliczeń statycznych. Wartości obowiązują dla drewna klasy C24, wilgotności ≤18%, nachylenia połaci 30-45°, strefy śniegowej II i wiatrowej I. Każde odstępstwo od tych założeń wymaga przeliczenia.

Kiedy nie wolno stosować 7×14? Przy długości krokwi powyżej 4,5 m, rozstawie 90 cm, dachówce ceramicznej lub strefie śniegowej III i wyższej. Te trzy warunki razem oznaczają moment zginający przekraczający 2,5 kNm, a belka 7×14 ugina się wtedy ponad dopuszczalne L/200.

Rozstaw krokwi pod blachodachówkę i dachówkę

Rozstaw i przekrój krokwi to naczynia połączone zmiana jednego bez korekty drugiego oznacza albo marnotrawstwo drewna, albo awarię. Typowe wartości w polskim budownictwie mieszczą się w przedziale 60-90 cm, przy czym 80 cm stało się kompromisem między zużyciem materiału a łatwością montażu.

Blachodachówka modułowa i panel na rąbek tolerują rozstaw 80-90 cm, bo ich własny sztywny rdzeń przenosi obciążenia punktowe. Dachówka ceramiczna karpiówka wymusza rozstaw 60-65 cm większy powoduje ugięcie łat i pękanie zamków. Dachówka zakładkowa (marsylka, holenderka) toleruje 70-80 cm. Płyty włóknisto-cementowe i bitumiczne wymagają ciągłego deskowania, więc rozstaw krokwi schodzi na dalszy plan deskowanie przejmuje rolę tarczy.

Zmiana rozstawu bez przeliczenia oznacza utratę gwarancji pokrycia. Producenci dachówek ceramicznych podają w kartach technicznych dopuszczalny rozstaw łat (zwykle 32-39 cm), a ten z kolei wymaga rozstawu krokwi będącego wielokrotnością długości modułu pokrycia. Wstawienie dodatkowej krokwi „bo tak wyszło" zaburza ten rytm i prowadzi do konieczności przycinania dachówek na każdej kolejnej łacie.

Konsekwencje zbyt dużego rozstawu

Belka pracuje nie tylko na zginanie, ale i na drgania. Rozstaw 100 cm przy standardowej krokwi 8×16 powoduje ugięcia rzędu 12-18 mm pod obciążeniem użytkowym wartość na granicy normy. Efektem jest falowanie sufitu poddasza, skrzypienie przy wietrze i mikropęknięcia w tynku. Koszt dołożenia jednej krokwi na metr bieżący to ok. 35-50 zł z robocizną, znacznie mniej niż późniejsze naprawy wykończenia.

Klasa drewna C24 i wilgotność wymóg na więźbę

Norma PN-EN 1995-1-1 (Eurokod 5) klasyfikuje drewno konstrukcyjne w kategoriach wytrzymałości: C24, C27, C30 oraz drewno klejone warstwowo GL24h, GL28h, GL32h. Klasa drewna C24 to absolutne minimum dla więźby dachowej w domach jednorodzinnych jej charakterystyczna wytrzymałość na zginanie wynosi 24 MPa, moduł sprężystości 11 000 MPa. C30 daje już 30 MPa i pozwala zmniejszyć przekrój o 10-15% przy tych samych obciążeniach.

Wilgotność drewna w momencie montażu nie może przekraczać 18%. Dlaczego to takie ważne? Mokre drewno (powyżej 25%) podczas wysychania kurczy się nierównomiernie więcej w poprzek włókien niż wzdłuż. Powstają naprężenia wewnętrzne, które otwierają złącza, poluzowują gwoździe i wkręty, a po roku użytkowania widać wyraźne szpary między krokwiami a murłatą. Drewno suszone komorowo ma wilgotność 12-18%, strugane czterostronnie minimalizuje pęknięcia i ułatwia aplikację impregnatu.

Tabela klas drewna i orientacyjne ceny

Każda partia drewna konstrukcyjnego powinna posiadać znak CE oraz deklarację właściwości użytkowych zgodnie z Rozporządzeniem 305/2011. Brak tych dokumentów oznacza, że drewno formalnie nie nadaje się do konstrukcji nośnej i może zostać zakwestionowane przez nadzór budowlany.

Checklista odbioru partii drewna na budowie

• Znak CE na każdym elemencie lub na pakiecie
• Deklaracja właściwości użytkowych (DoP) wystawiona przez producenta
• Klasa wytrzymałościowa zgodna z projektem (C24 lub wyższa)
• Wilgotność mierzona wilgotnościomierzem (maks. 18%)
• Brak śladów sinizny, zgnilizny i uszkodzeń owadzich
• Prostoliniowość: dopuszczalna strzałka ugięcia do 1/500 długości
• Przekrój zgodny z zamówieniem (wymiary ±2 mm)
• Dokument dostawy z datą i numerem partii

Złącza i łączniki ciesielskie

Złącza decydują o sztywności węzła często bardziej niż sam przekrój krokwi. Kątowniki perforowane typu ABR, płytki kolczaste typu Bulldog, sworznie stalowe i wkręty ciesielskie tworzą rodzinę łączników, z których każdy ma inne właściwości. Łączniki ciesielskie bez certyfikatu ETA (European Technical Assessment) nie mogą być stosowane w konstrukcjach nośnych to wymóg PN-EN 1995-1-1.

Zasada numer jeden: łącznik dobiera projektant, nie wykonawca. Jeśli w projekcie brakuje konkretnego typu złącza, wykonawca występuje z pisemnym zapytaniem do biura projektowego i czeka na odpowiedź. Samowolna zamiana kątownika 90×90 na 70×70 to częsty błąd, obniżający nośność węzła nawet o 40%.

Kątowniki ABR sprawdzają się w połączeniach krokiew-murłata i krokiew-krokwie w kalenicy. Płytki kolczaste stosuje się w węzłach prefabrykowanych wiązarów. Wkręty ciesielskie samogwintujące (np. 8×160 mm) przejmują siły ścinające w połączeniach krokiew-jętka, szczególnie tam, gdzie tradycyjny zacios jest trudny do wykonania. Sworznie stalowe pojawiają się w węzłach krawężnic i krokwi koszowych, gdzie siły działają wielokierunkowo.

Kiedy nie wolno stosować zwykłych gwoździ?

Gwóźdź budowlany Ø3,0 mm przenosi siłę wyciągającą rzędu 0,3 kN to dziesięć razy mniej niż wkręt ciesielski 6 mm. W strefach narażonych na ssanie wiatru (kalenica, okap, narożniki) zwykłe gwoździe wypadają z drewna po kilku sezonach. Wkręty z podkładką EPDM lub talerzyki dociskowe eliminują ten problem.

Najczęstsze błędy wykonawcze pięć realnych wpadek

Brak zaciosu w murłacie. Krokiew oparta „na płask" na belce murłatowej nie ma prawidłowego podparcia bocznego i przy obciążeniu wiatrem przesuwa się. Poprawna wersja wymaga zaciosu 2-3 cm z pogłębieniem na język lub zastosowania kątownika kotwowego.

Złe gwoździowanie. Przybijanie krokwi do murłaty dwoma gwoździami „na krzyż" bez wstępnego nawiercenia powoduje pęknięcia wzdłuż włókien. Drewno C24 jest twarde gwóźdź wchodzi wzdłuż pęknięcia i rozwala strukturę. Wstępne nawiercenie otworu Ø2,5 mm przy gwóździu 3,5 mm rozwiązuje problem.

Podmiana klasy drewna. Inwestor zamawia C24, dostaje C16 z certyfikatem, bo cena „korzystniejsza". Różnica 8 MPa w wytrzymałości to 33% w takim dachu krokiew 8×16 ugina się o 15-20 mm przy obciążeniu śniegiem 1,0 kN/m². Sprawdzenie klasy na etykiecie i w DoP zajmuje 5 minut.

Brak wiązarów w kalenicy. Krokwie połączone jedną parą gwoździ w kalenicy rozjeżdżają się przy pierwszym silniejszym wietrze. Prawidłowy węzeł wymaga kątowników po obu stronach, pary śrub M12 lub połączenia na nakładkę z bolcem.

Montaż na mokrym drewnie. Drewno o wilgotności 22-25% montowane w lecie wije się śrubą archimedesa przy wysychaniu zimą. Po roku komin odchodzi od dachu, okna dachowe nie domykają się, a na sufitach pojawiają się rysy. Jedyny ratunek to wymiana krokwi lub wzmocnienie płatwiami.

Sygnalizacja wizualna jak rozpoznać problem

Ugięcie krokwi widoczne gołym okiem przy obciążeniu (np. po opadach śniegu) to sygnał, że przekrój jest za mały. Pęknięcia wzdłuż włókien powyżej 50 cm długości w strefie przypodporowej (nad murłatą) oznaczają przeciążenie ścinające. Skrzypienie przy chodzeniu po poddaszu to efekt luzów w złączach.

Linia ciesielska prefabrykacja więźby

Linia ciesielska (maszyna typu Hundegger) tnie i wykonuje złącza krokwi z dokładnością ±1 mm, podczas gdy ręczny cieśla osiąga ±5 mm. Prefabrykacja eliminuje błędy ludzkie, ale wymaga projektu warsztatowego i zamówienia materiału z dokładnym wykazem długości.

Kiedy warto? Przy więźbach powyżej 150 m² powierzchni dachu, dachach wielopołaciowych z krawężnicami i krokwiami koszowymi, a także przy drewnie klejonym, które wymaga precyzyjnego cięcia. Kiedy nie warto? Przy prostym dachu dwuspadowym o powierzchni do 100 m² tradycyjna więźba ręczna jest tańsza o 15-20%, a czas montażu różni się o jeden dzień.

Checklista inwestora przed montażem więźby

1. Projekt konstrukcyjny z obliczeniami statycznymi i wykazem przekrojów
2. Klasa drewna potwierdzona w DoP (minimum C24)
3. Wilgotność drewna zmierzona wilgotnościomierzem (≤18%)
4. Impregnacja ogniowa i biobójcza wykonana przed montażem
5. Łączniki z certyfikatem ETA, kompletne wg specyfikacji
6. Rozstaw krokwi zgodny z modułem pokrycia dachowego
7. Zaciosy i otwory wykonane wg rysunków warsztatowych
8. Odbiór partii drewna z udokumentowaniem braków
9. Kontrola geometrii: przekątne, piony, poziomy (tolerancja ±10 mm)
10. Zabezpieczenie przed deszczem w trakcie montażu (plandeki, daszki)
11. Wentylacja poddasza zaplanowana (szczelina 3-5 cm)
12. Dokumentacja fotograficzna każdego węzła przed zakryciem

Trzy zdania do zapamiętania

Wymiar krokwi nigdy nie jest kwestią przyzwyczajenia wynika z obciążeń, rozstawu i klasy drewna obliczonych przez projektanta. Rozstaw krokwi pod blachodachówkę może wynosić 80-90 cm, ale pod dachówkę ceramiczną musi zejść do 60-65 cm ze względu na masę pokrycia 40-55 kg/m². Klasa drewna C24 z wilgotnością ≤18% i certyfikatem CE to absolutne minimum każde odstępstwo przenosi koszty z etapu budowy na etap eksploatacji.

Przed podpisaniem umowy z wykonawcą warto poprosić o wgląd w trzy projekty realizowane w ciągu ostatnich dwóch lat. Na ich podstawie łatwiej ocenić, czy dana ekipa faktycznie pracuje wg dokumentacji, czy improwizuje na budowie.

Źródła: PN-EN 1995-1-1 (Eurokod 5 projektowanie konstrukcji drewnianych), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (wyroby budowlane), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późn. zm.). Dane dostępne na stronach: pkn.pl, eurocodes.jrc.ec.europa.eu, isap.sejm.gov.pl.
