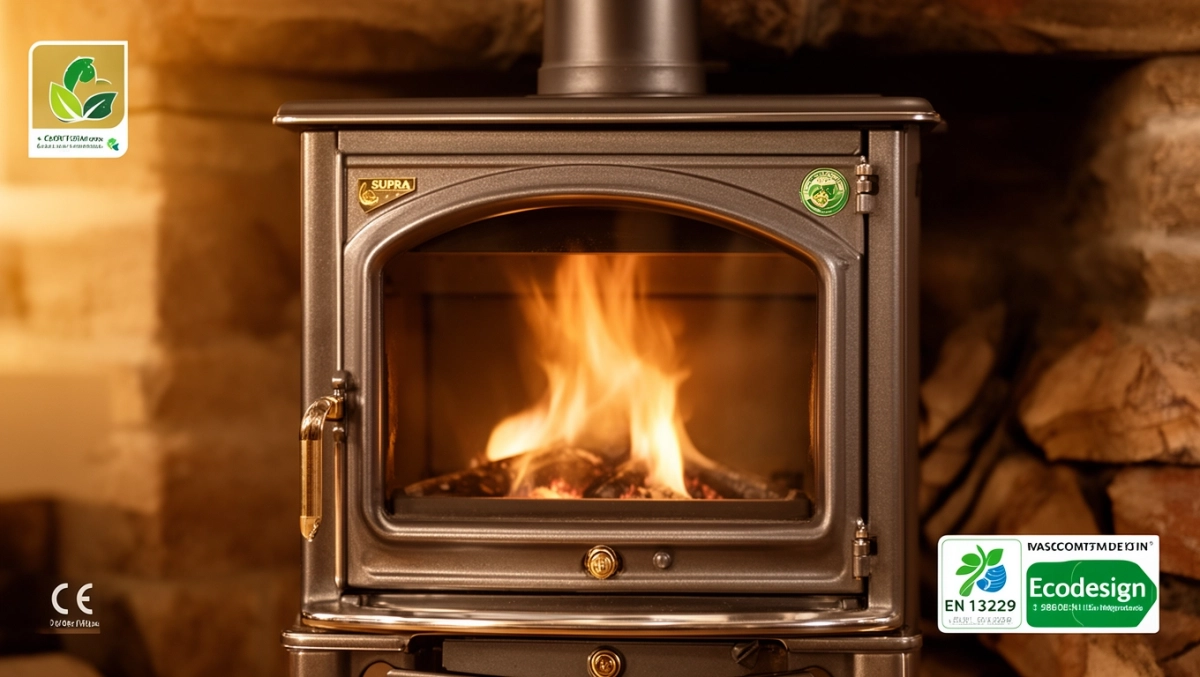

Kominek Supra: certyfikaty Ekoprojektu

Każdy, kto staje przed kontrolą kominiarską z dokumentacją wkładu kominkowego w ręku, doskonale zna to nieprzyjemne uczucie niepewności - czy to, co płonie za szybą, faktycznie spełnia to, czego dziś wymaga prawo i zdrowy rozsądek ekologiczny. Certyfikaty przy kominkach to temat, który przez lata był ignorowany, a teraz nagle okazuje się kluczowy - i nie chodzi wyłącznie o biurokratyczny obowiązek. Dyrektywa Ekoprojektu zmieniła reguły gry fundamentalnie: urządzenia grzewcze na paliwa stałe muszą dziś udowodnić swoją sprawność liczbami, nie obietnicami producenta, a graniczne wartości emisji są twarde jak żeliwna płyta paleniska. Ten artykuł idzie głębiej niż lista parametrów - bo między numerem normy a realnym ciepłem w salonie leży mechanizm, który warto rozumieć, zanim któregoś zimowego wieczoru coś pójdzie nie tak.

• Certyfikaty Ekoprojektu - co naprawdę oznacza ten dokument dla twojego kominka
• Certyfikaty Astra 2 i Altima - żeliwo i stal w laboratoryjnym świetle
• Certyfikaty Tertio i Néo - konwekcja i promieniowanie pod lupą normy
• Certyfikaty Temporis i Insert Turbo - turbodoładowanie ciepła w ciasnych przestrzeniach
• Certyfikaty Univers i Supravision - przeszklenie panoramiczne a litera prawa
• Kominek SUPRA i certyfikaty - pytania i odpowiedzi

Certyfikaty Ekoprojektu - co naprawdę oznacza ten dokument dla twojego kominka

Rozporządzenie Komisji Europejskiej nr 2015/1185 oraz 2015/1189, znane powszechnie jako dyrektywa Ekoprojektu, weszło w życie w sposób, który zmienił cały rynek urządzeń grzewczych na drewno i inne paliwa stałe. Od 1 stycznia 2022 roku każdy nowy wkład kominkowy, piec wolnostojący czy kominek pokojowy wprowadzany na rynek musi spełniać ściśle określone progi: sprawność energetyczna minimum 79%, emisja cząstek stałych poniżej 40 mg/m³ (dla urządzeń na drewno), tlenek węgla poniżej 1500 mg/m³ i organiczne związki gazowe poniżej 120 mg/m³. To nie są wartości wzięte z sufitu - wynikają z pomiarów przeprowadzanych w akredytowanych laboratoriach według normy EN 13229 lub EN 12815, gdzie urządzenie testuje się w ściśle kontrolowanych warunkach spalania.

Certyfikat Ekoprojektu nie jest dokumentem wystawionym przez producenta na własną rękę - tu leży zasadnicza różnica, którą wielu kupujących pomija. Cały proces certyfikacji przebiega przez niezależną jednostkę notyfikowaną, taką jak CSTB we Francji, TÜVNORD w Niemczech czy FIRES w Wielkiej Brytanii, która przeprowadza badania i wystawia raport z testów będący podstawą deklaracji zgodności CE. Producent może dopiero wtedy umieścić znak CE na tabliczce znamionowej urządzenia i dołączyć do dokumentacji technicznej deklarację właściwości użytkowych, w której czarno na białym widnieją zmierzone parametry. Ten mechanizm weryfikacji przez stronę trzecią sprawia, że liczby w dokumentacji nie są marketingową obietnicą - to wyniki laboratoryjne, które można zakwestionować i powtórzyć.

Sprawność cieplna powyżej 79% to próg, który brzmi abstrakcyjnie, dopóki nie zrozumie się fizyki wymiany ciepła w palenisku. Paliwo uwalnia energię chemiczną podczas spalania, ale część tej energii ucieka przez przewód kominowy razem z gorącymi spalinami - im wyższa temperatura gazów odlotowych, tym więcej ciepła bezpowrotnie znika w atmosferze. Nowoczesne paleniska osiągają wysoką sprawność przez kombinację kilku mechanizmów: optymalizację geometrii komory spalania, która wydłuża drogę spalin i wymusza ich kontakt z ściankami wymiennikowymi, a także precyzyjne dostarczanie powietrza pierwotnego i wtórnego, które zapewnia pełne dopalanie lotnych związków organicznych jeszcze w komorze. Wynik powyżej 79% oznacza, że z każdego kilograma suchego drewna bukowego o wartości opałowej około 4 kWh, palenisko oddaje do pomieszczenia ponad 3,16 kWh - reszta odchodzi przez komin.

Emisja cząstek stałych to parametr, który bezpośrednio przekłada się na jakość powietrza zarówno wewnątrz budynku, jak i w otoczeniu. Cząstki PM2,5 - te o średnicy poniżej 2,5 mikrometra - przenikają przez filtry dróg oddechowych głęboko do pęcherzyków płucnych, gdzie wywołują reakcje zapalne niemożliwe do odwrócenia w krótkim czasie. Norma Ekoprojektu ogranicza emisję pyłu do 40 mg/m³ dla palenisk na drewno kawałkowe, co w praktyce laboratoryjnej oznacza pomiar w suchych spalinach przy zawartości tlenu równej 13%. Paleniska certyfikowane osiągają te wartości dzięki odpowiedniej temperaturze spalania - utrzymywanej powyżej 600°C w komorze dopalania - która niszczy cząsteczki tar i produktów niecałkowitego spalania, zanim zdążą przejść do kanału spalinowego.

Polska specyfika dorzuca do tego obrazu jeszcze jeden poziom - uchwały antysmogowe obowiązujące w poszczególnych województwach często idą dalej niż wymogi Ekoprojektu unijnego. W województwie małopolskim, śląskim i mazowieckim zakazano eksploatacji urządzeń, które nie spełniają klasy 5 według normy PN-EN 13229+A1 lub nie posiadają certyfikatu Ekoprojektu. Klasa 5 to w uproszczeniu poprzednik Ekoprojektu - jej progi emisyjne są zbliżone, choć metodologia pomiaru różni się w szczegółach. Urządzenie z certyfikatem Ekoprojektu automatycznie spełnia wymogi klasy 5, bo unijne rozporządzenie jest systemowo surowsze. Dokumentacja producenta powinna zawierać obydwa odniesienia, żeby właściciel miał pełną odpowiedź zarówno dla kominiarza, jak i dla inspekcji ochrony środowiska.

Certyfikaty Astra 2 i Altima - żeliwo i stal w laboratoryjnym świetle

Wkłady kominkowe z żeliwa i stali to dwie różne filozofie grzewcze, które certyfikacja Ekoprojektu musi oceniać w odmienny sposób - chociaż progi graniczne emisji i sprawności pozostają takie same dla obu materiałów. Żeliwo, stop żelaza z węglem o zawartości powyżej 2%, charakteryzuje się znacznie wyższą pojemnością cieplną niż stal konstrukcyjna - w przeliczeniu na kilogram to różnica rzędu 20 do 30 procent na korzyść żeliwa. Przekłada się to bezpośrednio na sposób pracy paleniska: żeliwna komora nagrzewa się wolniej, ale po osiągnięciu temperatury roboczej oddaje ciepło równomiernie przez wiele godzin, tłumiąc gwałtowne wahania temperatury w pomieszczeniu. Badania laboratoryjne muszą to uwzględniać, dlatego protokoły testów według EN 13229 obejmują cykl rozruchu, fazę nominalną i fazę dopalania - wszystkie trzy muszą zmieścić się w normowych limitach emisji.

Wkłady żeliwne przechodzą przez szczególnie surową weryfikację wytrzymałości termicznej, bo materiał reaguje na naprężenia cieplne inaczej niż stal. Żeliwo jest twarde, ale kruche - w odróżnieniu od stali nie odkształca się plastycznie pod wpływem naprężeń, lecz pęka, gdy przekroczy swój próg wytrzymałości. Producenci projektują paleniska żeliwne z uwzględnieniem specjalnych stref ekspansji termicznej i grubości ścianek, które rozpraszają naprężenia zamiast koncentrować je w jednym punkcie. Certyfikacja obejmuje badania cykliczne - wielokrotne podgrzewanie i studzenie przy pełnej mocy - których celem jest symulacja 10 do 15 sezonów eksploatacji w skondensowanym czasie testowym. Wkład, który przechodzi tę próbę bez spękań czy deformacji złączy uszczelniających, dopiero wtedy trafia do dokumentacji technicznej z adnotacją o spełnieniu wymagań mechanicznych normy.

Stal niskostopowa stosowana w stalowych wkładach kominkowych pracuje zupełnie inaczej pod wpływem temperatury - rozszerza się równomiernie, odkształca plastycznie zamiast pękać, a jej wysoka przewodność cieplna (około 50 W/m·K wobec 45-80 W/m·K dla żeliwa w zależności od składu stopu) powoduje szybsze rozprowadzanie ciepła przez ścianki. Stalowe paleniska certyfikowane według Ekoprojektu często osiągają nieco szybszy czas rozruchu do temperatury nominalnej, co przekłada się na krótszy czas emisji podwyższonej w fazie rozgrzewania - a właśnie ta faza generuje największą ilość cząstek stałych w cyklu spalania. Protokoły badań emisji są tu szczególnie wymagające, bo laboratorium mierzy emisję przez pełny cykl, uwzględniając dynamikę rozruchu, a nie tylko stan ustalony przy pełnej mocy.

Szyba ceramiczna - element krytyczny zarówno dla bezpieczeństwa, jak i certyfikacji - przechodzi oddzielną ścieżkę weryfikacji. Stosowany materiał to zazwyczaj ceramika szklana na bazie litowo-glinowej, odmienna od tradycyjnego szkła żaroodpornego: jej współczynnik rozszerzalności termicznej jest tak bliski zeru, że nagłe schłodzenie rozgrzanej do 700°C szyby strumieniem zimnego powietrza nie powoduje jej pęknięcia. Norma EN 13229 wymaga potwierdzenia tej właściwości w warunkach ekstremalnych oraz weryfikacji, czy przy nominalnej mocy paleniska temperatura zewnętrznej powierzchni szyby nie przekracza wartości grożących poparzeniem - w praktyce certyfikowane urządzenia utrzymują tę temperaturę poniżej 80°C na zewnętrznych krawędziach obudowy dostępnych dla użytkownika, choć środkowa część szyby osiąga znacznie wyższe wartości.

Sprawdzając dokumentację wkładu żeliwnego lub stalowego, zwróć uwagę nie tylko na nominalne wartości emisji, ale też na numer akredytowanego laboratorium, które przeprowadziło badania. Laboratorium powinno być notyfikowane przez Komisję Europejską - listę jednostek notyfikowanych prowadzi baza NANDO dostępna publicznie. Numer z tej bazy przy nazwie jednostki certyfikującej to jedyne pewne potwierdzenie, że dokumentacja pochodzi z rzetelnego procesu, a nie z wewnętrznych testów producenta.

Certyfikaty Tertio i Néo - konwekcja i promieniowanie pod lupą normy

Piece wolnostojące i kompaktowe wkłady konwekcyjne to urządzenia, w których przepływ powietrza odgrywa rolę równie ważną jak samo spalanie - i właśnie ten aspekt sprawia, że ich certyfikacja obejmuje pomiary, których nie znajdziemy w standardowych badaniach wkładów tradycyjnych. Konwekcja wymuszona, gdzie powietrze przepływa przez kanały cieplne otaczające komorę spalania, może podnieść efektywną sprawność urządzenia o 3 do 7 punktów procentowych w porównaniu z identyczną komorą bez systemu konwekcyjnego - ponieważ odbywa się to przez skrócenie drogi od energii spalania do nagrzanego powietrza w pomieszczeniu. Certyfikat Ekoprojektu musi w tym przypadku objąć pomiar sprawności zarówno w trybie nominalnym, jak i przy minimalnej mocy, bo piece tego typu często pracują w szerokim zakresie regulacji.

Minimalna moc to parametr rzadko eksponowany w materiałach producenckich, a kluczowy dla oceny urządzenia w realnych warunkach użytkowania. Piece certyfikowane według Ekoprojektu muszą wykazać, że przy dolnej granicy mocy regulacyjnej emisja nie przekracza normowych wartości - a to znacznie trudniejszy warunek do spełnienia niż osiągnięcie czystego spalania przy maksymalnej mocy. Przy niskiej mocy temperatura w komorze spada, co zwiększa ryzyko niecałkowitego spalania i gwałtownego wzrostu emisji CO oraz cząstek organicznych. Producenci radzą sobie z tym przez odpowiednią geometrię dysz powietrza pierwotnego, które utrzymują prędkość przepływu wystarczającą do stabilizacji płomienia nawet przy małym przepływie paliwa - rozwiązanie znane z kotłów gazowych, zaadaptowane do specyfiki drewnianego paliwa.

Urządzenia o niskiej masie termicznej - lekkie piece stalowe o masie poniżej 80 kg - certyfikuje się w warunkach uwzględniających ich specyficzną charakterystykę grzewczą: szybkie osiąganie pełnej mocy, ale też szybkie stygnięcie po zakończeniu spalania. Norma EN 12815 dla pieców wolnostojących przewiduje specjalny protokół, w którym cykl testowy odzwierciedla realne zachowanie urządzenia przez pełny wieczór pracy z dwoma lub trzema załadunkami drewna. Pomiar emisji obejmuje przejście między załadunkami - moment szczególnie wrażliwy, gdy temperatura komory chwilowo spada po otwarciu drzwiczek i ponownym rozruchu. Urządzenie certyfikowane musi przejść przez ten moment bez skoku emisji powyżej wartości normowych, co wymaga odpowiedniej izolacji ścianek oraz precyzyjnego systemu uszczelnienia drzwiczek z siłą docisku gwarantującą brak niekontrolowanego dopływu powietrza.

Uszczelka drzwiczek paleniska to element eksploatacyjny, który bezpośrednio wpływa na spełnienie warunków certyfikatu w czasie użytkowania. Uszczelka sznurowa ze splecionych włókien ceramicznych uszczelnia złącze przez deformację pod wpływem docisku - z czasem włókna ulegają kompresji i tracą sprężystość, a szczelina między drzwiczkami a obramowaniem może urosnąć z zera do 0,5-1 mm. Taka pozornie niewielka szczelina zmienia całkowicie bilans powietrza w komorze: nadmiar niekontrolowanego powietrza obniża temperaturę spalania i podnosi emisję CO nawet o kilkaset mg/m³. Uszczelkę wymienia się zazwyczaj co 2-4 sezony, a sprawdzenie jej stanu - przez próbę zaciśnięcia kartki papieru w zamkniętych drzwiczkach - to prosty test, który powinien poprzedzać każdy sezon grzewczy.

Certyfikacja urządzeń konwekcyjnych obejmuje też aspekty bezpieczeństwa strukturalnego, nieobecne w standardowych badaniach emisji. Temperatura zewnętrznych powierzchni obudowy, dostępnych dla użytkownika podczas normalnej eksploatacji, nie może przekraczać wartości określonych w normie EN 15250 lub EN 12815 w zależności od kategorii urządzenia. Dla pieców wolnostojących standard przyjmuje, że boczne i tylne ściany obudowy nie powinny przekraczać 85°C w odległości 1 m od urządzenia, a elementy obsługowe - uchwyt drzwiczek, pokrętło regulacji powietrza - muszą pozostać poniżej 50°C przy nominalnej mocy. Takie ograniczenia wymuszają zastosowanie przestrzeni konwekcyjnych lub izolacji termicznej między komorą spalania a zewnętrzną obudową, co paradoksalnie zwiększa sprawność energetyczną przez odzyskiwanie ciepła z powierzchni komory.

Certyfikaty Temporis i Insert Turbo - turbodoładowanie ciepła w ciasnych przestrzeniach

Wkłady z wymuszonym obiegiem ciepłego powietrza - często określane jako systemy z dystrybucją gorącego powietrza lub w uproszczeniu jako „turbo" - stanowią osobną kategorię certyfikacyjną, bo ich rzeczywista sprawność energetyczna jest zależna od poprawnego zaprojektowania i wykonania całej instalacji przewodowej, a nie tylko samego urządzenia. Certyfikat dla wkładu z systemem dystrybucji dotyczy zawsze urządzenia jako takiego, w konfiguracji standardowej określonej przez producenta - zazwyczaj jeden lub dwa wyloty powietrza o określonym przekroju, pracujące przy zdefiniowanym oporze statycznym. Instalacja wykraczająca poza tę konfigurację - dłuższe kanały, więcej odgałęzień, mniejszy przekrój rur - zmienia charakterystykę pracy wentylatora i może obniżyć sprawność oddawania ciepła do pomieszczeń, co formalnie oznacza odejście od warunków certyfikowanej konfiguracji.

Wentylator dystrybucyjny pełni w tym systemie funkcję, którą warto rozumieć mechanicznie: tworzy nadciśnienie w kanale za wymiennikiem ciepła, wymuszając przepływ powietrza przez kanały grzewcze nawet wtedy, gdy różnica temperatur między wymiennikiem a przestrzenią grzaną jest niewielka. Konwekcja naturalna zależy od gradientu temperatury - im mniejsza różnica, tym wolniejszy przepływ i tym mniej ciepła dostarczonego do odległych pomieszczeń. Wentylator eliminuje tę zależność, utrzymując przepływ masowy powietrza zbliżony do nominalnego przez cały czas pracy paleniska. W praktyce certyfikowane wkłady turbo osiągają skuteczną dystrybucję ciepła do 3-4 pomieszczeń odległych o 5-12 metrów od kominka - pod warunkiem, że instalacja kanałów jest prawidłowo zaizolowana i uszczelniona.

Emisja hałasu wentylatora to parametr, który pojawia się w dokumentacji certyfikowanej i który użytkownicy często ignorują przy zakupie - a potem odkrywają jego znaczenie po pierwszej nocy z pracującym kominkiem. Certyfikowane wkłady z wymuszonym obiegiem powietrza mają w dokumentacji technicznej określoną wartość poziomu hałasu w decybelach przy nominalnej prędkości wentylatora, mierzoną w odległości 1 m od urządzenia. Wartości powyżej 35 dB(A) są wyraźnie słyszalne w cichym pomieszczeniu nocnym, a wiele montaży w salonach ze stropami drewnianymi wzmacnia ten efekt przez rezonans konstrukcji. Nowoczesne certyfikowane urządzenia stosują wirniki o obniżonej prędkości obrotowej i zwiększonej średnicy, co przy tym samym przepływie masowym powietrza daje istotnie niższy poziom hałasu aerodynamicznego - bo hałas wentylatora rośnie proporcjonalnie do szóstej potęgi prędkości końca łopatki.

Regulacja przepływu powietrza dystrybucyjnego ma bezpośredni wpływ na wyniki emisji w badaniach certyfikacyjnych, bo wentylator chłodzi komorę spalania od zewnątrz przez wymuszony przepływ powietrza przez płaszcz termiczny. Zbyt intensywne chłodzenie obniża temperaturę spalin wychodzących z komory, co zwiększa ryzyko kondensacji tar w kanale kominowym oraz chwilowe pogorszenie emisji CO przy niskich obciążeniach. Producenci rozwiązują ten konflikt przez termostatyczne sterowanie wentylatorem: urządzenie startuje dopiero przy osiągnięciu przez wymiennik temperatury powyżej 60-70°C i stopniowo zwiększa obroty do nominalnych przy temperaturze powyżej 100°C. Taki schemat sterownia musi być udokumentowany w certyfikacie i zgodny z rzeczywistą charakterystyką fabrycznego regulatora - modyfikacja elektroniki sterowania wentylacji po certyfikacji formalnie unieważnia deklarację zgodności.

Certyfikaty Univers i Supravision - przeszklenie panoramiczne a litera prawa

Paleniska z dużą szybą panoramiczną - gdzie powierzchnia przeszklenia przekracza 60-70% frontu urządzenia - przechodzą przez szczególnie wymagający proces certyfikacji, bo geometria komory spalania musi godzić dwa sprzeczne wymagania: maksymalny efekt wizualny płomienia i minimalne straty ciepła przez szybę. Szyba ceramiczna o niskim współczynniku emisyjności emituje mniej promieniowania cieplnego do otoczenia niż nieprzeszklona ściana żeliwna lub stalowa, ale jednocześnie eliminuje bezpośredni kontakt płomienia z masywną powierzchnią akumulacyjną. Bilans energetyczny takiego urządzenia jest przez to inny niż w klasycznym palenisku z małą szybą, co wymaga od projektantów zastosowania dodatkowych środków utrzymania wysokiej sprawności - zazwyczaj przez powiększenie tylnej ściany komory z materiału o wysokiej pojemności cieplnej lub przez zastosowanie dodatkowej szyby z powietrzną warstwą izolacyjną.

Czystość szyby panoramicznej to aspekt eksploatacyjny ściśle powiązany z certyfikowanym systemem samoczyszczenia. Produkowane dziś wkłady certyfikowane stosują system „air wash" - strumień powietrza wtórnego przepływa wzdłuż wewnętrznej powierzchni szyby, tworząc aerodynamiczną zasłonę, która uniemożliwia cząsteczkom sadzy i tar osadzanie się na szkle. Skuteczność tego systemu jest w pełni uzależniona od właściwego ciągu kominowego - minimalne nadciśnienie w kanale spalinowym, które system air wash wymaga do poprawnej pracy, wynosi zazwyczaj 10-15 Pa. Komin o niewystarczającym ciągu zmienia przepływ powietrza w komorze, osłabia zasłonę powietrzną przy szybie i prowadzi do jej szybkiego zabrudzenia, co często błędnie przypisuje się wadzie urządzenia, choć problem leży w instalacji kominowej.

Norma EN 13229+A1:2010 obowiązuje jako podstawa badań wkładów kominkowych wbudowywanych, a EN 15250 dotyczy urządzeń akumulacyjnych - i to rozróżnienie ma zasadnicze znaczenie przy interpretacji certyfikatów dla pieców z dużą masą akumulacyjną. Urządzenia akumulacyjne są badane w innym protokole: mierzy się energię oddaną do pomieszczenia przez 12 godzin po zakończeniu spalania, co uwzględnia ciepło zmagazynowane w komorze i korpusie. Sprawność urządzenia akumulacyjnego może przez ten czas sięgać 87-92%, bo większość ciepła oddawana jest po wygaszeniu ognia - wartość, której nie da się osiągnąć w urządzeniach bez akumulacji. Certyfikat powinien jasno wskazywać, według której normy urządzenie było badane, bo porównywanie wartości sprawności między urządzeniami konwekcyjnymi a akumulacyjnymi bez uwzględnienia metodologii daje wyniki pozbawione sensu technicznego.

Zakup wkładu kominkowego bez pełnej dokumentacji certyfikacyjnej - obejmującej deklarację właściwości użytkowych, raport z badań laboratoryjnych z numerem jednostki notyfikowanej oraz instrukcję montażu z minimalnymi wymaganiami instalacyjnymi - to ryzyko nie tylko przy ewentualnej kontroli. Ubezpieczyciele coraz częściej weryfikują dokumentację techniczną urządzenia grzewczego przy likwidacji szkody pożarowej: brak ważnego certyfikatu dla urządzenia zainstalowanego po 1 stycznia 2022 roku może być podstawą do odmowy wypłaty odszkodowania lub jego znaczącego obniżenia.

Interpretacja certyfikatu przez pryzmat realnej instalacji to ostatni, często pomijany krok. Certyfikat określa parametry urządzenia w warunkach laboratoryjnych: minimalna wysokość komina 5 m, ciąg 12 Pa, paliwo suche drewno bukowe o wilgotności poniżej 20%, załadunek zgodny z instrukcją. Każde odchylenie od tych warunków w rzeczywistej instalacji modyfikuje osiągane parametry - komin zbyt niski zmniejsza ciąg i pogarsza spalanie, drewno o wilgotności 30% obniża sprawność o kilkanaście punktów procentowych i gwałtownie zwiększa emisję pyłu, a przeciążanie paleniska chwilową mocą ponad nominał skraca żywotność uszczelki szyby. Certyfikat gwarantuje potencjał urządzenia - sposób instalacji i eksploatacji decyduje o tym, czy ten potencjał zostanie zrealizowany w każdym kolejnym sezonie grzewczym.

Kominek SUPRA i certyfikaty - pytania i odpowiedzi
