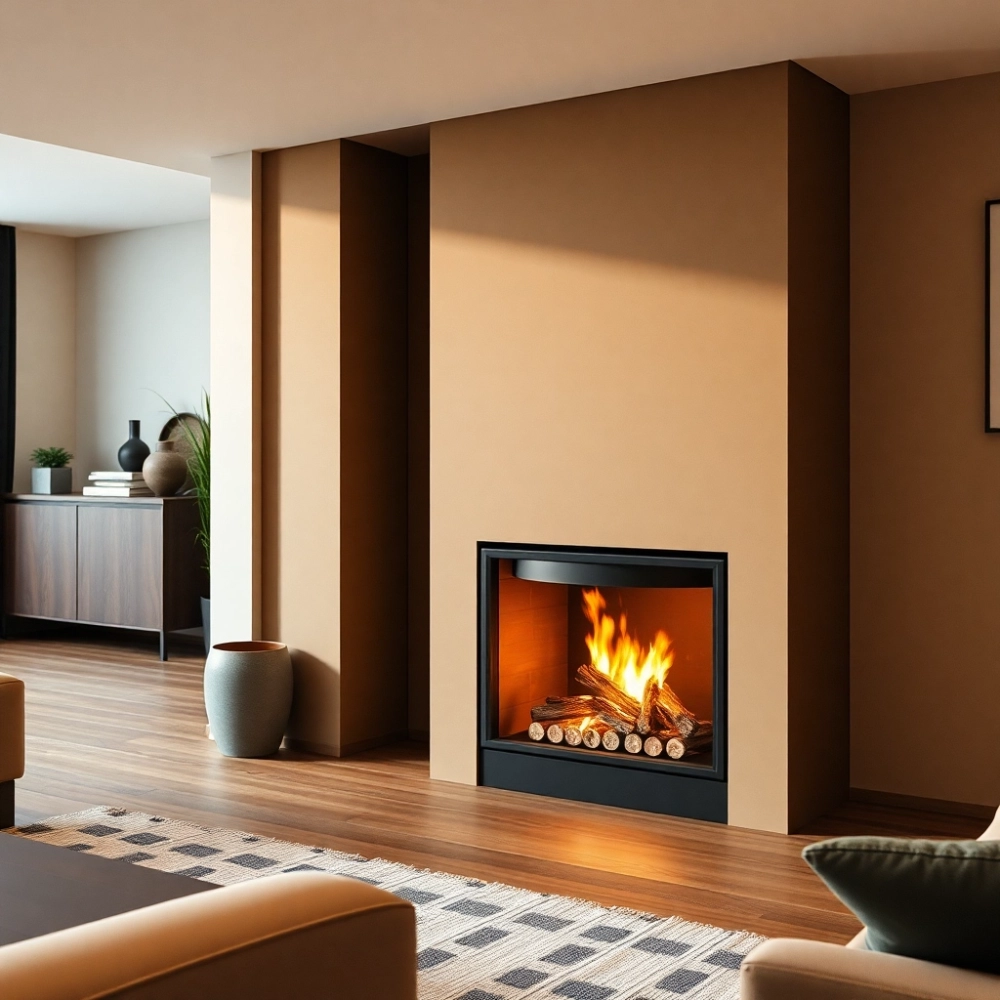

Kominek z płaszczem wodnym w układzie zamkniętym

Kominek Volcano z płaszczem wodnym przegląd modeli 12 i 18 kW

Gama Volcano należy do najczęściej wybieranych wkładów z płaszczem wodnym w Polsce, a jej dwa warianty mocy (12 i 18 kW) pozwalają precyzyjnie dopasować urządzenie do kubatury budynku oraz zapotrzebowania na ciepło. Model 12 kW sprawdza się w domach energooszczędnych o powierzchni 80-130 m², natomiast 18 kW pokrywa potrzeby budynków 130-200 m², zwłaszcza tych ze słabszą izolacją przegród. Oba warianty pracują w zakresie modulowanej mocy od 6 do 18 kW (wersja 12 kW) oraz od 8 do 25 kW (wersja 18 kW), co oznacza, że ta sama jednostka może pracować z pełną intensywnością zimą i delikatnie dogrzewać pomieszczenia w okresie przejściowym.

• Kominek Volcano z płaszczem wodnym przegląd modeli 12 i 18 kW
• Wężownica schładzająca i zawór bezpieczeństwa w kominku zamkniętym
• Jaki kominek z płaszczem wodnym do domu 120 m² dobór mocy i montaż

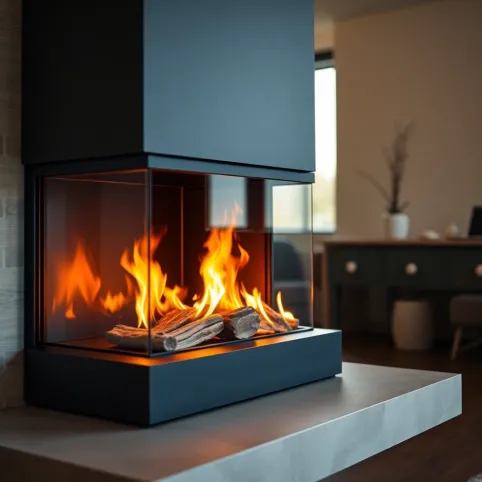

Oznaczenia literowe w nazwie modelu informują o typie przeszklenia, które wpływa na sposób ekspozycji ognia oraz charakter wnętrza. Wariant W oznacza szybę prostą, Wh szybę prostą z ramką wyższą, WP szybę panoramiczną z dwoma bokami, WPh panoramiczną z wyższą ramką. WL i WLh to szyby typu lewitującego (narożne), a WT, WTh, WPT, WPTh, WLT, WLTh warianty z szybą typu tunel, otwarte z kilku stron jednocześnie. Im szersze przeszklenie, tym większa widowiskowość wkładu, ale jednocześnie wyższe wymagania dotyczące odprowadzenia spalin oraz wydłużenia drogi promieniowania cieplnego do pomieszczenia.

Wszystkie warianty Volcano posiadają identyczną szybę o wymiarze 670 × 510 mm, co ułatwia zabudowę i pozwala projektantom wnętrz zachować spójność wizualną niezależnie od wybranej mocy. Różnica między modelami o tej samej mocy polega wyłącznie na geometrii przeszklenia oraz sposobie montażu w zabudowie, a nie na parametrach hydraulicznych czy sprawności energetycznej. Dla inwestora oznacza to prostą decyzję: najpierw dobieramy moc do kubatury, potem wybieramy literę odpowiadającą preferowanemu widokowi ognia.

Przy domu 120 m² z izolacją spełniającą obecne wymagania WT 2021 (współczynnik U ścian poniżej 0,20 W/m²K) wystarczający okazuje się Volcano 12 kW. W takim budynku zapotrzebowanie na ciepło rzadko przekracza 9-10 kW przy temperaturze zewnętrznej −20 °C, a kominek dogrzewa go w 90% sezonu grzewczego. Przy tej samej powierzchni, ale słabszej izolacji (ściany starsze niż 15 lat, U powyżej 0,35 W/m²K), lepszym wyborem będzie Volcano 18 kW, które utrzyma komfortową temperaturę nawet podczas siarczystych mrozów.

Wskazówka praktyczna: przed zakupem warto zlecić audyt energetyczny lub samodzielnie obliczyć zapotrzebowanie cieplne budynku metodą uproszczoną (kubatura × współczynnik 30-50 W/m³, w zależności od jakości izolacji). Dzięki temu dobór mocy będzie oparty na twardych danych, a nie na intuicji wykonawcy.

Wężownica schładzająca i zawór bezpieczeństwa w kominku zamkniętym

Kominek z płaszczem wodnym w układzie zamkniętym różni się od rozwiązania otwartego przede wszystkim ciśnieniem roboczym instalacji oraz obecnością dodatkowych zabezpieczeń termicznych. W układzie otwartym woda krąży pod ciśnieniem atmosferycznym, a nadmiar objętości kompensuje otwarte naczynie wyrównawcze. W układzie zamkniętym ciśnienie wzrasta do 1,5-2,5 bar, a rolę buforową przejmuje ciśnieniowe naczynie membranowe o pojemności dopasowanej do wielkości instalacji. Taka konstrukcja minimalizuje parowanie wody i pozwala na współpracę z nowoczesnymi źródłami ciepła, w tym z pompą ciepła.

Kluczowym elementem bezpieczeństwa jest wężownica schładzająca, nazywana także wężownicą bezpieczeństwa. Jest to miedziany lub stalowy wymiennik zanurzony w płaszczu wodnym kominka, podłączony do instalacji zimnej wody wodociągowej. Gdy temperatura wody w płaszczu przekroczy 95-110 °C (zależnie od ustawień zaworu), termostatyczny zawór bezpieczeństwa otwiera się i wpuszcza zimną wodę sieciową do wężownicy. Przepływający czynnik odbiera nadmiar energii cieplnej i odprowadza go do kanalizacji, schładzając jednocześnie płaszcz wodny kominka.

Działanie wężownicy opiera się na prostej fizyce: zimna woda ma znacznie większą pojemność cieplną niż powietrze, więc nawet niewielki przepływ (rzędu 2-4 litrów na minutę) potrafi odprowadzić kilka kilowatów energii w ciągu kilku sekund. Właśnie dlatego wężownica stanowi obowiązkowy element każdego kominka z płaszczem wodnym w układzie zamkniętym zgodnie z normą PN-EN 13229. Brak tego zabezpieczenia grozi zagotowaniem wody, wzrostem ciśnienia poza wytrzymałość wymiennika, a w skrajnym przypadku rozerwaniem płaszcza wodnego.

Zawór bezpieczeństwa to drugi filar ochrony instalacji. Otwiera się automatycznie, gdy ciśnienie w naczyniu wyrównawczym przekroczy nastawioną wartość (zwykle 2,5 lub 3 bary). Woda jest wtedy odprowadzana do zbiornika awaryjnego lub bezpośrednio do kanalizacji, co zapobiega uszkodzeniu wymiennika, naczynia membranowego oraz instalacji grzewczej. Warto wiedzieć, że zawór wymaga corocznego przeglądu: osad z twardej wody może zablokować mechanizm, a wtedy urządzenie staje się de facto pozbawione ochrony.

Uwaga: montaż kominka z płaszczem wodnym w układzie zamkniętym powinien wykonywać instalator posiadający uprawnienia w zakresie urządzeń ciśnieniowych oraz certyfikat producenta wkładu. Samodzielne podłączenie grozi utratą gwarancji, odmową wypłaty odszkodowania przez ubezpieczyciela, a przede wszystkim realnym ryzykiem awarii.

Volcano, podobnie jak inne certyfikowane wkłady wodne, spełnia wymagania normy PN-EN 13229 (wkłady kominkowe z paleniskiem otwartym lub zamkniętym, w tym z wymiennikiem wodnym). Producent dostarcza deklarację właściwości użytkowych, a każde urządzenie przechodzi próbę ciśnieniową płaszcza wodnego przy ciśnieniu 4 barów. To właśnie dlatego profesjonalni instalatorzy wymagają okazania tych dokumentów przed pierwszym uruchomieniem: bez nich nie ma mowy o bezpiecznym przekazaniu do eksploatacji.

Jaki kominek z płaszczem wodnym do domu 120 m² dobór mocy i montaż

Dobór mocy kominka do konkretnego budynku wymaga uwzględnienia trzech zmiennych: kubatury ogrzewanej części domu, jakości izolacji przegród oraz preferowanego udziału kominka w całkowitym zapotrzebowaniu na ciepło. Dom o powierzchni 120 m² i standardowej wysokości 2,7 m ma kubaturę około 324 m³, co przekłada się na zapotrzebowanie 9-16 kW w zależności od klasy energetycznej. W budynku spełniającym WT 2021 wystarczy Volcano 12 kW, natomiast w starszym domu ze ścianami z lat 90. bez docieplenia komfort zapewni Volcano 18 kW.

Przed zakupem warto zweryfikować kilka elementów technicznych, od których zależy nie tylko wydajność, ale też zgodność z przepisami. Pierwszym jest dostępność odpowiedniej średnicy komina: dla Volcano 12 i 18 kW standardem jest przewód dymowy 200 mm z wkładem ceramicznym lub stalowym żaroodpornym. Drugim elementem jest miejsce na naczynie wyrównawcze, które w układzie zamkniętym montuje się zazwyczaj w kotłowni, w pobliżu innych źródeł ciepła. Trzecim jest wydajność pompy obiegowej: dla płaszcza wodnego o pojemności 30-60 litrów pompa o parametrach 25/6 (przepływ 2,5 m³/h, wysokość podnoszenia 6 m) zapewni właściwą cyrkulację.

Checklist przed zakupem kominka z płaszczem wodnym

• Znana kubatura budynku i jakość izolacji (audyt lub projekt budowlany).
• Sprawdzona średnica i stan techniczny komina oraz możliwość wprowadzenia wkładu.
• Wydzielone miejsce na naczynie wyrównawcze zamknięte o pojemności 35-80 litrów.
• Planowane podłączenie do istniejącej instalacji c.o. oraz opcjonalnie do zasobnika c.w.u.
• Sprawdzony dostęp do zimnej wody i odprowadzenia do kanalizacji dla wężownicy.
• Wybrany instalator z uprawnieniami oraz doświadczeniem w montażu wkładów wodnych.

Montaż kominka z płaszczem wodnym przebiega w kilku etapach i zwykle zajmuje od dwóch do czterech dni roboczych. Najpierw ustawia się wkład na przygotowanym wcześniej fundamencie lub płycie żaroodpornej, następnie podłącza do komina przez adapter z uszczelką ceramiczną. Kolejny krok to montaż instalacji hydraulicznej: naczynie wyrównawcze, pompa obiegowa, zawór bezpieczeństwa, wężownica schładzająca oraz czujnik temperatury. Po napełnieniu instalacji wodą i odpowietrzeniu wykonuje się próbę ciśnieniową, a dopiero potem uruchamia pierwszy rozruch.

Eksploatacja Volcano nie jest skomplikowana, choć wymaga pewnej dyscypliny. Drewno powinno mieć wilgotność poniżej 20% (najlepiej sezonowane 18-24 miesiące), ponieważ mokre paliwo obniża sprawność, zwiększa emisję sadzy i przyspiesza zużycie szyby. Raz w roku konieczny jest przegląd wężownicy schładzającej oraz zaworu bezpieczeństwa: czyszczenie osadu, sprawdzenie szczelności, ewentualna wymiana uszczelek. Zaniedbanie tej czynności oznacza realne ryzyko awarii w środku sezonu grzewczego.

Kiedy nie wybrać Volcano z płaszczem wodnym: w mieszkaniach w bloku (brak możliwości podłączenia do komina oraz instalacji c.o.), w domach letniskowych użytkowanych wyłącznie sezonowo (układ zamknięty wymaga ochrony przed zamarzaniem), a także w budynkach z instalacją otwartą niskotemperaturową bez możliwości modernizacji. W takich przypadkach lepszym rozwiązaniem pozostaje klasyczny wkład powietrzny bez płaszcza wodnego.

Koszt kominka Volcano z płaszczem wodnym w układzie zamkniętym waha się od około 9 000 do 16 000 zł za sam wkład, a pełna instalacja z buforem, naczyniem, pompą i robocizną to wydatek rzędu 18 000-28 000 zł. Przy cenie drewna opałowego 250-350 zł za metr przestrzenny i zużyciu 4-7 mpn rocznie (w domu 150 m²), kominek zwraca się zazwyczaj w ciągu 4-6 sezonów, zwłaszcza gdy współpracuje z buforem ciepłej wody użytkowej.

Praktyczna zasada: im lepsza izolacja domu, tym więcej ciepła z Volcano trafia do wody w płaszczu, a mniej ucieka przez komin zbyt szybko. W domu pasywnym kominek wodny może pokryć 60-80% zapotrzebowania na c.w.u. i jednocześnie dogrzewać salon bez potrzeby intensywnego palenia. W domu słabo izolowanym ten sam wkład będzie pracował na granicy mocy, a drewno spali się szybciej, niż planowano.

Wężownica schładzająca w połączeniu z zaworem bezpieczeństwa tworzy podwójne zabezpieczenie, które w układzie zamkniętym uznaje się za obowiązkowe. Pierwszy element chroni przed przegrzaniem płaszcza, drugi przed nadmiernym ciśnieniem. Obie funkcje realizowane są automatycznie, bez udziału użytkownika, ale tylko pod warunkiem, że instalacja została wykonana zgodnie z projektem i przechodzi regularne przeglądy. To właśnie ta automatyczna ochrona sprawia, że kominek z płaszczem wodnym w układzie zamkniętym może bezpiecznie współpracować z pompą ciepła, kotłem gazowym lub instalacją solarną, tworząc spójny system grzewczy domu.

Źródła danych i norm: PN-EN 13229 (wkłady kominkowe z wymiennikiem wodnym), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021), karty katalogowe producentów wkładów wodnych z serii Volcano, dane techniczne naczyń wyrównawczych i zaworów bezpieczeństwa zgodnych z dyrektywą PED 2014/68/UE.
