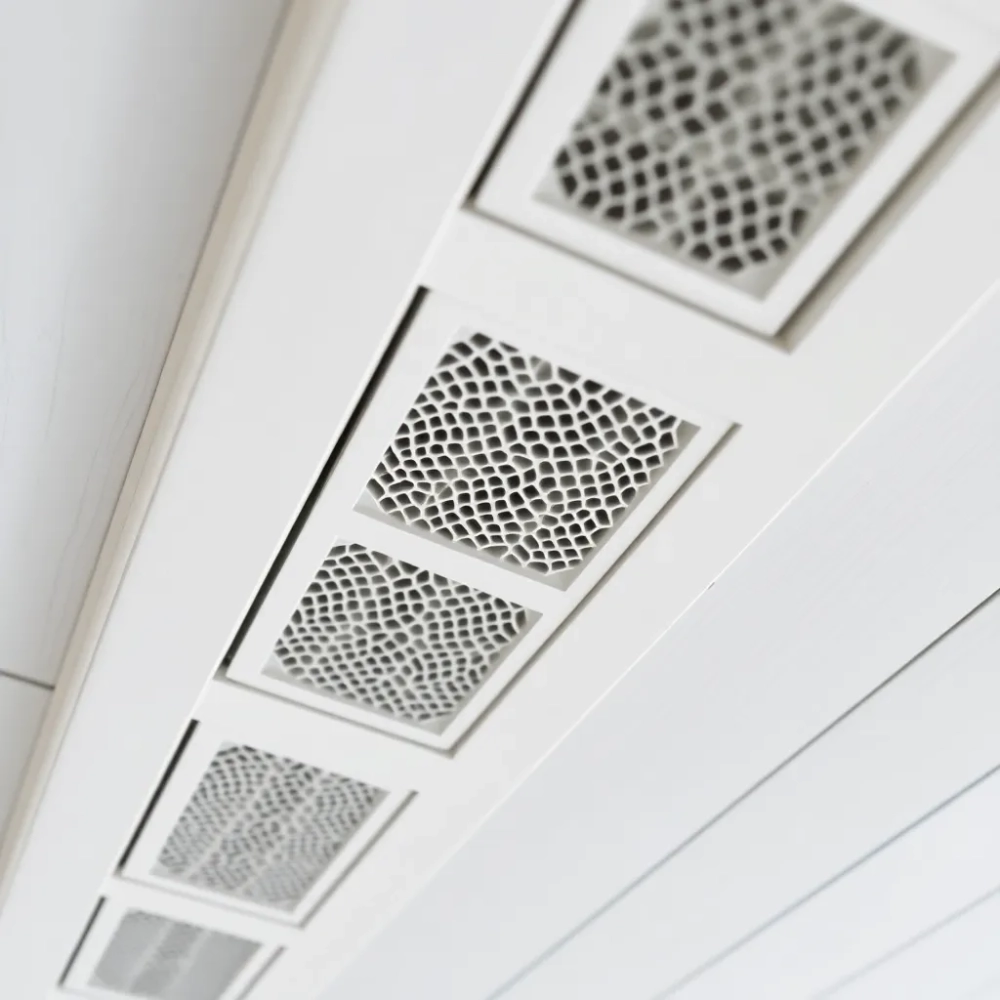

Kratki wentylacyjne do podbitki dachowej – dobór, montaż i pułapki

Wentylacja podbitki dachowej to nie detal estetyczny, lecz warunek trwałości całego dachu, a kratki wentylacyjne do podbitki dachowej pozostają najsłabszym ogniwem w oczach inwestorów, którzy zbyt późno orientują się, że jeden źle rozmieszczony otwór potrafi zniszczyć panele warte kilkanaście tysięcy złotych, a brak choćby milimetrowej siatki antyinsekt zaprasza osy i szerszenie do wiązania gniazd tuż przy ociepleniu, gdzie wilgoć robi resztę.

• Jaka średnica i kolor kratki wentylacyjnej pasują do Twojej podbitki
• Montaż kratki wentylacyjnej w podbitce krok po kroku
• Najczęstsze błędy przy kratkach wentylacyjnych w podbitce dachowej
• Dobór kratki do konkretnej podbitki
• Kiedy kratka wentylacyjna nie pomoże

Jaka średnica i kolor kratki wentylacyjnej pasują do Twojej podbitki

Dobór średnicy to pierwsze pytanie, które pada w marketach budowlanych, choć prawidłowa odpowiedź wynika z fizyki przepływu powietrza, a nie z katalogu producenta. Standardem rynkowym pozostaje otwór fi 7 cm w podbitce PCV, bo taka średnica przy typowym rozstawie krokwi zapewnia przekrój wentylacyjny mieszczący się w granicach 200-250 cm² na metr bieżący okapu, czyli wartość zgodną z wytycznymi producentów paneli sidingowych i zaleceniami dekarskimi opartymi na normie PN-EN 1991-1-3 dla obciążeń termicznych dachów.

Wentylacja podbitki dachowej działa na zasadzie grawitacyjnego ciągu powietrza: ciepłe, wilgotne powietrze z wnętrza poddasza ucieka przez warstwę ocieplenia, następnie przez szczelinę między membraną a poszyciem, a na koniec przez kratkę na zewnątrz. Gdy średnica otworu spada poniżej 5 cm, opory przepływu rosną tak gwałtownie, że naturalna wentylacja praktycznie zamiera, a skroplona para zaczyna osiadać na wewnętrznej stronie paneli.

Kolor kratki dobiera się przede wszystkim do systemu rynnowego i paneli, bo okap oglądany z dołu stanowi jednolity pas wizualny. Na rynku dominują cztery warianty: biały RAL 9010, brąz RAL 8017, złoty dąb imitujący strukturą drewno oraz mahoń o głębokim, czerwonym odcieniu. Kratka wentylacyjna w kolorze złoty dąb sprawdza się przy podbitkach z listew sosnowych i świerkowych, ponieważ odbija ciepło inaczej niż panele PCV i nie tworzy kontrastu wpadającego w oko z ulicy.

Materiał kratki a trwałość w polskim klimacie

Na północnej ścianie, przez cały dzień pozbawionej bezpośredniego słońca, tworzywa niskiej jakości żółkną w ciągu trzech sezonów. Kratki z czystego polipropylenu wytrzymują dekadę, ale mieszanki z recyklingu potrafią kruszeć przy pierwszej większej mroźnej nocy. Aluminium malowane proszkowo kosztuje trzykrotnie więcej, lecz w strefach nadmorskich, gdzie sól niszczy PCV w cztery lata, różnica w trwałości sięga dwudziestu lat.

Kratka wentylacyjna z atestem PZH oraz deklaracją zgodności z normą PN-EN 13141-2 dotyczącą wentylacji budynków mieszkalnych to absolutne minimum w budynkach z wentylacją mechaniczną nawiewno-wywiewną. Brak dokumentu oznacza, że producent nie bierze odpowiedzialności za szczelność siatki antyinsekt, a inspektor nadzoru ma podstawę, by zakwestionować odbiór dachu.

Montaż kratki wentylacyjnej w podbitce krok po kroku

Prawidłowy montaż zaczyna się od rozmierzenia okapu, a nie od wiercenia. Odległość pierwszego otworu od ściany szczytowej powinna wynosić około 30 cm, kolejne rozmieszcza się co drugi panel, co na panelach o szerokości 20,5 cm daje rozstaw osiowy zbliżony do 80-100 cm. Taki rytm zapewnia równomierny ciąg powietrza na całej długości okapu i zapobiega powstawaniu stref zastoju wilgoci przy kalenicy.

Kluczowym narzędziem pozostaje otwornica fi 70 mm z wiertłem pilotującym, najlepiej z wkładką widiową, bo czyste cięcie zapobiega mikropęknięciom panelu PVC. Wierci się od strony zewnętrznej podbitki, lekkim dociskiem, na drugim biegu wiertarki. Cięcie paneli drewnianych wymaga koronki z zębami z węglika spiekanego, a sam panel mocuje się do kozłów, by nie drgał pod obrotami.

Lista kontrolna montażu

• Rozmieszczone otwory co 80-100 cm, pierwszy 30 cm od szczytu
• Otwornica fi 70 mm, wiertło pilotujące 6 mm
• Kratka wciskana bez użycia siły, z lekkim oporem
• Siatka antyinsekt wsunięta od wewnątrz panelu
• Krawędź otworu zabezpieczona silikonem dekarskim
• Panel suchy i czysty przy temperaturze 10-25°C
• Po montażu sprawdzony luz wentylacyjny przy kalenicy
• Kratka licuje z licem podbitki, nie wystaje
• Brak wiórów i pyłu w szczelinie wentylacyjnej
• Dokumentacja: atest, gwarancja, projekt wentylacji

Czas montażu jednej kratki nie przekracza trzech minut, lecz diabeł tkwi w szczegółach: zbyt ciasne wciśnięcie kratki powoduje pękanie panelu przy pierwszym mrozie, ponieważ PVC kurczy się o około 0,6 mm na metr przy spadku temperatury o 20°C. Zbyt luźne osadzenie wypuszcza owady przez szczelinę i psuje estetykę okapu z odległości pięciu metrów.

Prawidłowy montaż kratki wentylacyjnej w podbitce dachowej trwa od 20 do 40 minut na całym obwodzie budynku o powierzchni 120 m², wliczając rozmierzanie. Samo wiercenie pochłania czas najmniejszy, najwięcej minut zabiera precyzyjne wyznaczenie osi otworów.

Najczęstsze pułapki przy wierceniu

Panele mokre po deszczu zachowują się inaczej niż suche, ponieważ woda wnika w mikropęknięcia i podczas skrawania rozwarstwia materiał. Wiercenie w pełnym słońcu między 11 a 15 latem prowadzi do miejscowego przegrzania tworzywa, które po ostygnięciu pęka wzdłuż linii cięcia. Najbezpieczniej pracować rano, gdy panel ma temperaturę zbliżoną do otoczenia i jest suchy po rosie.

Drugą pułapką bywa zbyt głębokie wciśnięcie kratki, tak że siatka antyinsekt odstaje od wewnętrznej ścianki i nie chroni przed osami. Trzecią: montaż na panelach zagruntowanych lakierem bezbarwnym, który zmniejsza przyczepność kratki i po dwóch sezonach pozwala jej wypaść przy pierwszym silniejszym wietrze. Lakier w tych miejscach ściera się drobnym papierem ściernym przed osadzeniem kratki.

Najczęstsze błędy przy kratkach wentylacyjnych w podbitce dachowej

Błąd pierwszy i najdroższy: całkowity brak kratek na okapach szczytowych, gdzie inwestorzy montują je tylko na ścianach podłużnych. Dach w takim układzie oddycha przez połowę obwodu, a narożniki pozostają strefami zagrożonymi kondensacją, szczególnie w domach z pełnym deskowaniem i membraną wysokoparoprzepuszczalną.

Błąd drugi: rozmieszczenie otworów rzadsze niż co 120 cm. Zbyt mała liczba kratek wymusza na pojedynczym otworze obsługę zbyt dużego odcinka okapu i powoduje, że skrajne sekcje paneli pozostają wilgotne nawet przy suchej pogodzie. Badania termowizyjne wyraźnie pokazują takie strefy jako jaśniejsze plamy na elewacji zimą, gdy temperatura otoczenia spada poniżej zera.

Błąd trzeci: montaż kratki w kolorze białym na podbitce ciemnej bez wcześniejszego porównania próbek przy świetle dziennym. Kolor złoty dąb widziany w sklepie jarzeniowym potrafi okazać się pomarańczowy po zamontowaniu na elewacji, co psuje spójność kolorystyczną całego okapu.

Brak kratek wentylacyjnych w podbitce dachowej oznacza utratę gwarancji producenta paneli PVC. Większość czołowych marek uzależnia gwarancję koloru i kształtu od zapewnienia wentylacji zgodnej z ich instrukcją montażu.

Błąd czwarty: brak siatki antyinsekt, którą większość kratek posiada w zestawie, lecz inwestorzy usuwają ją przed montażem, myśląc, że to ozdoba. Siatka z włókna szklanego lub stali nierdzewnej chroni przed osami, szerszeniami i muchami, które chętnie zakładają gniazda w ciemnej, ciepłej przestrzeni między membraną a panelem.

Błąd piąty: montaż kratek w trakcie opadów albo przy temperaturze poniżej 5°C. W takich warunkach PVC staje się kruchy, a otwornica prowadzi nierówno, zwiększając ryzyko pęknięcia panelu wzdłuż cięcia. Doświadczeni dekarze odkładają montaż na dzień suchy i umiarkowanie ciepły.

Porównanie materiałów kratek

Kratka PCV sprawdza się w tanich realizacjach i przy podbitkach z PVC, waży około 20-30 g, kosztuje 3-6 zł, ale żółknie po 8-12 latach ekspozycji na UV. Kratka metalowa ze stali powlekanej waży 60-90 g, kosztuje 6-12 zł, wytrzymuje ponad 25 lat i nie odkształca się termicznie. Kratka aluminiowa malowana proszkowo waży 30-45 g, kosztuje 9-18 zł, przewyższa stal pod względem odporności na korozję w środowisku nadmorskim.

Mity o wentylacji podbitki

Mit pierwszy: kratka wentylacyjna w podbitce osłabia ocieplenie dachu. Rzeczywistość jest taka, że przekrój otworu stanowi ułamek procenta całej powierzchni okapu, a ciąg powietrza niesie wilgoć z dala od wełny mineralnej, zwiększając efektywność izolacji. Mit drugi: kratki to ozdoba, bo warstwę paroprzepuszczalną i tak ma membrana dachowa. Membrana działa tylko w suchym stanie, a nasączona wodą traci ponad 80% paroprzepuszczalności.

Mit trzeci: jedna kratka na ścianie szczytowej wystarczy dla całego dachu. Wentylacja działa obwodowo, każda ściana szczytowa wymaga osobnego ciągu, a brak otworu na jednej z nich tworzy martwą strefę bez przepływu.

Kiedy warto wezwać specjalistę

Samodzielny montaż kratek w podbitce drewnianej na budynku z pełnym deskowaniem wymaga pewności, że wentylacja dachu pozostaje niezakłócona. Dekarz z uprawnieniami potrafi zweryfikować ciąg powietrza przy kalenicy za pomocą anemometru, a inspektor nadzoru investorskiego sprawdzi zgodność z projektem. Koszt takiej wizyty (200-400 zł) jest nieporównywalny z kosztem wymiany zawilgoconych paneli i ocieplenia po trzech latach eksploatacji.

Dobór kratki do konkretnej podbitki

Podbitka z listew drewnianych sosnowych o grubości 18-22 mm wymaga kratki z kołnierzem montażowym szerszym niż w panelach PCV, bo drewno kurczy się inaczej niż tworzywo. Kratka z kołnierzem 5 mm i siatką ze stali nierdzewnej kosztuje 5-8 zł, lecz w podbitce świerkowej tańsza kratka z kołnierzem 3 mm może wypaść po sezonie.

Podbitka z OSB pomalowanej farbą lateksową wymaga kratek przykręcanych wkrętami, bo wciskane odmawiają współpracy ze śliską powierzchnią płyty. Otwornica 70 mm w OSB pracuje czysto do głębokości 10 mm, dalej warto użyć wiertła piórowego, by nie wyrwać warstwy wióra.

Podbitka stalowa perforowana występuje rzadziej w domach jednorodzinnych, lecz w budynkach gospodarczych i garażach. W takiej realizacji kratka wentylacyjna podbitka 7 cm mocowana jest nitami zrywalnymi, bo wkręty rozrywają blachę przy punktowym obciążeniu.

Dokumenty i gwarancja

Każda kratka wentylacyjna z atestem powinna posiadać deklarację właściwości użytkowych zgodną z Rozporządzeniem Parlamentu Europejskiego 305/2011 (CPR) dotyczącym wyrobów budowlanych oraz oznaczenie CE. Gwarancja koloru wynosząca 5 lat występuje w produktach z warstwą akrylową lub lakierem ceramicznym. Brak takiego dokumentu podważa roszczenia reklamacyjne wobec sprzedawcy.

Atest PZH (Państwowy Zakład Higieny) potwierdza, że kratka nie emituje substancji toksycznych i może mieć kontakt z powietrzem wewnętrznym. W budynkach z wentylacją mechaniczną nawiewno-wywiewną brak tego dokumentu dyskwalifikuje produkt w oczach inspektora sanitarnego.

Kiedy kratka wentylacyjna nie pomoże

Nawet najlepsza kratka nie uratuje dachu z błędnie ułożoną membraną paroprzepuszczalną, brakiem szczeliny między ociepleniem a poszyciem albo zatkaną kalenicą. W takich przypadkach powietrze nie ma dokąd uciekać i kratka jedynie zamaskuje objawy zamiast usunąć przyczynę. Diagnostyka polega na sprawdzeniu ciągu powietrza przy kalenicy: płomień świecy lub anemometr powinien wykazać ruch powietrza nawet w bezwietrzny dzień.

Również przy ociepleniu nakrokwiowym z pianki poliuretanowej o zamkniętych komórkach wentylacja podbitki traci część sensu, bo warstwa pianki nie oddaje wilgoci. W takich realizacjach kratki montuje się wyłącznie dla odprowadzenia wilgoci technologicznej budynku, a nie dla ochrony ocieplenia.

Pytania, które padają najczęściej

Czy kratki wentylacyjne w podbitce dachowej można montować zimą? Tak, pod warunkiem, że temperatura powietrza przekracza 5°C i panele są suche. Otwornica działa sprawniej w PCV o temperaturze 10-20°C niż w arkuszach schłodzonych do zera.

Jak gęsto rozmieszczać kratki wentylacyjne? Co 80-100 cm wzdłuż całego obwodu okapu, przy czym na ścianach szczytowych obowiązuje ten sam rytm, co na ścianach podłużnych.

Czy kratka wentylacyjna 7 cm pasuje do każdego panelu? Standardowy panel PCV o grubości 12-14 mm współpracuje z kołnierzem montażowym 5 mm, panel drewniany 18-22 mm wymaga kołnierza 8-10 mm. Warto sprawdzić grubość panelu przed zakupem kratek.

Źródła danych i normy

• PN-EN 1991-1-3:2005, oddziaływania na konstrukcje, obciążenia termiczne dachów
• PN-EN 13141-2:2004, wentylacja budynków, elementy wentylacyjne
• Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR), wyroby budowlane
• PN-EN 12238:2004, wentylacja naturalna budynków mieszkalnych, wymagania ogólne
• Wytyczne producentów paneli sidingowych PCV dotyczące wentylacji okapu
• Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., z późn. zm.)

Wentylacja okapu zaczyna się od jednego dobrze rozmieszczonego otworu fi 7 cm, a kończy na dachu suchym przez cały okres eksploatacji budynku. Kratki wentylacyjne do podbitki dachowej w liczbie zgodnej z rytmem okapu, wykonane z materiału odpowiedniego do lokalnego środowiska i opatrzone dokumentem zgodności z normą PN-EN 13141-2, pozostają najtańszą polisą ubezpieczeniową inwestora przed kosztowną wymianą paneli i ocieplenia. Skorzystaj z bezpłatnej wyceny doboru kratek do swojego dachu, by otrzymać listę kontrolną montażu oraz rekomendację koloru dopasowanego do Twojej elewacji.
