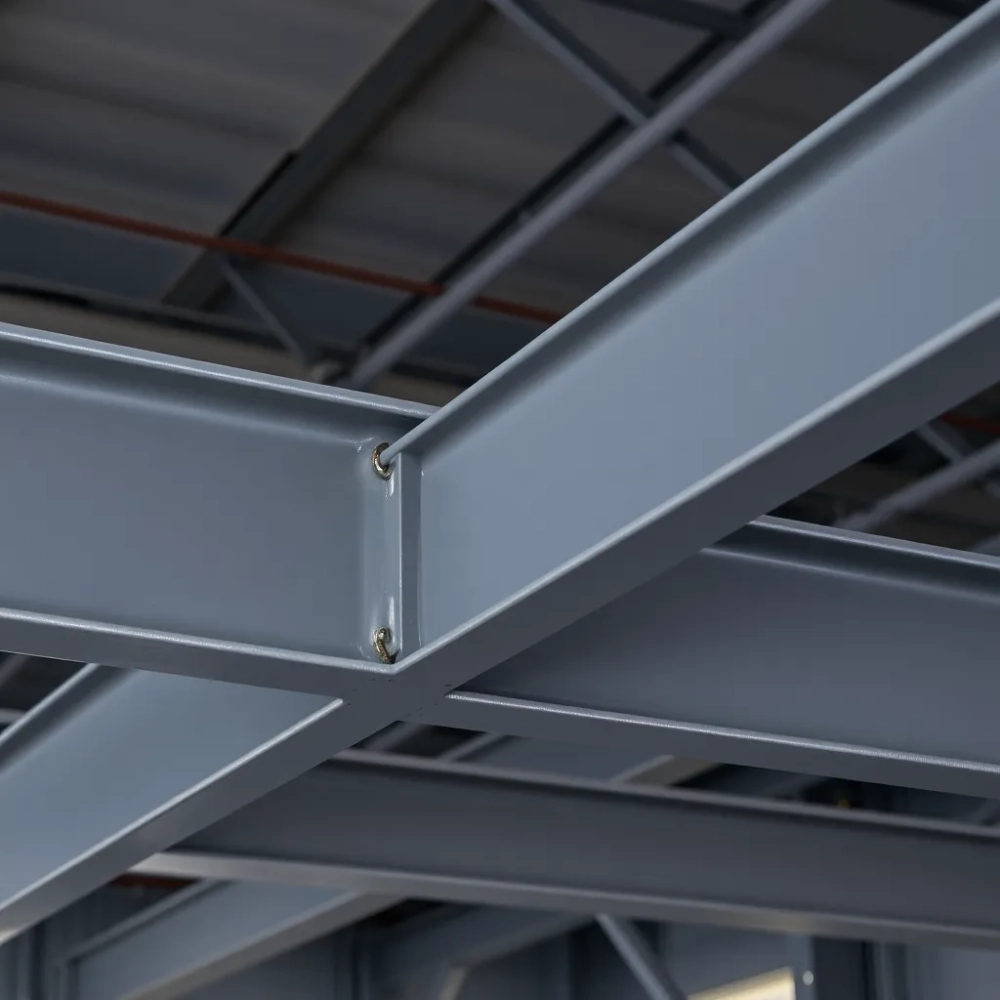

Malowanie konstrukcji stalowej do R30 skuteczna ochrona antykorozyjna
Stal w pożarze robi coś podstępnego: nie płonie, nie sygnalizuje, że jest w opałach. Po przekroczeniu około 500°C zaczyna mięknąć, a po 10-15 minutach od osiągnięcia tej temperatury konstrukcja traci nośność i zwala się jak domek z kart. Klasa R30 oznacza, że zabezpieczenie ogniochronne musi utrzymać tę nośność przez minimum 30 minut, czyli dokładnie tyle, ile potrzeba, żeby ludzie opuścili budynek, a strażacy mogli bezpiecznie wejść do środka. Sprawa dotyczy konkretu: jaki system malarski wybrać, jak go nałożyć, żeby norma PN-EN ISO 12944 i polskie przepisy były spełnione, a inwestor nie musiał wracać do tematu po pierwszej kontroli.
- Jaki system malarski wybrać, by uzyskać klasę R30 na stali
- Przygotowanie podłoża stalowego przed malowaniem ogniochronnym
- Grubość powłoki i liczba warstw farby pęczniejącej do R30
- Najczęstsze błędy przy malowaniu konstrukcji stalowej do R30
Jaki system malarski wybrać, by uzyskać klasę R30 na stali
Nie istnieje jedna uniwersalna farba, która zadziała na każdej stali i w każdych warunkach. To, co sprawdzi się w suchej hali produkcyjnej, kompletnie nie zda egzaminu na estakadzie zewnętrznej narażonej na deszcz i mróz. Dlatego w pierwszej kolejności trzeba określić klasę korozyjności środowiska wg normy PN-EN ISO 12944-2.
Dla klasy C1 (wnętrza ogrzewane, suche) wystarczy prosty grunt antykorozyjny i jedna warstwa farby pęczniejącej. Klasa C2 (nieogrzewane budynki, częste kondensacje) wymaga już pełnego systemu: grunt, podkład i farba ogniochronna. Klasa C3 (środowiska przemysłowe o umiarkowanej wilgotności, zewnętrzne na terenach miejskich) to absolutne minimum dla R30 w dłuższym cyklu życia obiektu.
Farba pęczniejąca działa na zasadzie reakcji chemicznej pod wpływem temperatury. Po przekroczeniu około 200°C powłoka zaczyna rosnąć, tworząc warstwę pianki ochronnej, która izoluje termicznie podłoże stalowe. To nie magia, lecz ściśle opisany mechanizm endotermiczny, który pochłania ciepło w procesie rozkładu.
Grubość samej powłoki ogniochronnej dla R30 wynosi zwykle od 250 do 800 µm, w zależności od współczynnika masywności profilu (Hp/A) i konkretnej receptury producenta. Smukłe profile, na przykład dwuteowniki IPE 80, wymagają znacznie grubszej warstwy niż masywne słupy ze stali S355 o przekroju skrzynkowym. Norma PN-EN 13381-8 opisuje dokładnie, jak wyznacza się te grubości w badaniach ogniowych.
Rodzaje farb pęczniejących i ich zachowanie w czasie
Farby na bazie dyspersji wodnej (akrylowe) są najczęściej spotykane, łatwe w aplikacji i mają przyjemny zapach podczas nakładania. Sprawdzają się w pomieszczeniach zamkniętych, ale gorzej znoszą długotrwałą wilgoć i mróz podczas magazynowania na budowie.
Farby epoksydowe pęczniejące tworzą twardszą i bardziej odporną powłokę, świetnie znoszą warunki przemysłowe. Minus bywa taki, że schną wolniej i wymagają ściślejszego reżimu temperaturowego podczas aplikacji (minimum 10-15°C).
Farby na bazie rozpuszczalników organicznych zachowują elastyczność w niskich temperaturach i są tolerancyjne wobec mniej perfekcyjnego przygotowania podłoża. W zamian wydzielają opary, które wymagają wentylacji i odpowiedniej ochrony dróg oddechowych wykonawcy.
Dobór gruntu i podkładu pod farbę pęczniejącą
Farba ogniochronna nie zastępuje ochrony antykorozyjnej. To osobna warstwa, która reaguje w pożarze, ale w normalnych warunkach jest dość miękka i porowata. Bez odpowiedniego gruntu stal zacznie rdzewieć pod powłoką już po kilku latach.
Najczęściej stosowany duet to grunt epoksydowy bogaty w cynk (pigment cynkowy 80-95% suchej masy) oraz podkład epoksydowy lub poliuretanowy. Taki system daje łączną grubość 80-120 µm przed nałożeniem warstwy pęczniejącej.
W środowiskach C3 i wyższych warto rozważyć gruntowanie metodą shop primer, czyli nakładanie warstwy ochronnej zaraz po piaskowaniu w wytwórni. Przyspiesza to montaż i eliminuje ryzyko, że profil przywieziony na budowę ma już białą rdzę.
Przygotowanie podłoża stalowego przed malowaniem ogniochronnym
Żadna farba nie uratuje konstrukcji, jeśli podłoże zostało źle przygotowane. To zdanie powtarza się na każdym szkoleniu SITP i każdej konferencji branżowej, bo prawda jest banalna: ponad 70% awarii powłok ogniochronnych wynika właśnie z przygotowania powierzchni, a nie z samej farby.
Stopień przygotowania określa norma PN-EN ISO 8501-1. Dla systemów ogniochronnych klasy R30 absolutne minimum to Sa 2½, czyli obróbka strumieniowo-ścierna do drugiego i pół profilu czystości. Oznacza to usunięcie rdzy, zgorzeliny, starej farby i odsłonięcie metalicznego podłoża.
Chropowatość powierzchni po piaskowaniu powinna mieścić się w profilu średnim (medium) od 50 do 85 µm Rz. To nie kosmetyka, lecz wymóg mechaniczny: zbyt gładka powierzchnia nie zapewni przyczepności, zbyt chropowata stworzy pęcherzyki powietrza pod powłoką.
Kiedy piaskowanie, a kiedy śrutowanie
Piaskowanie kwarcem daje idealny profil, ale generuje ogromną ilość pyłu i wymaga hermetyzacji stanowiska. W centrach miast, gdzie prace prowadzone są w czynnych obiektach, lepiej sprawdza się śrutowanie (śrut stalowy lub żużlowy), które jest zamknięte w obiegu i nie zanieczyszcza otoczenia.
Śrutowanie jest też szybsze: na jedną tonę konstrukcji zużywa się od 8 do 15 kg śrutu, a wydajność sięga 15-25 m²/h w zależności od stopnia skorodowania. To realne liczby, które warto znać, planując harmonogram budowy.
Po obróbce strumieniowo-ściernej konstrukcja powinna zostać zagruntowana w ciągu 4-6 godzin, zanim wilgoć z powietrza osiądzie na świeżym metalu i rozpocznie nową korozję. Na zewnątrz, przy wysokiej wilgotności, ten czas skraca się nawet do 2 godzin.
Wpływ temperatury i wilgotności na aplikację
Temperatura podłoża musi być wyższa o minimum 3°C od punktu rosy, inaczej na stali skropli się wilgoć i grunt nie zwiąże prawidłowo. To wymóg z normy PN-EN ISO 12944-7, którego pominięcie kończy się pęcherzami i odspojeniami już po pierwszej zimie.
Optymalny zakres temperatur aplikacji dla większości farb pęczniejących to 15-25°C przy wilgotności względnej poniżej 80%. W praktyce oznacza to, że prace ogniochronne powinno się planować na wiosnę lub wczesną jesień, kiedy warunki są stabilne.
Niektóre nowoczesne systemy pozwalają na aplikację w 5-10°C, ale wydłużają czas schnięcia i wymagają dłuższego odstępu przed nałożeniem kolejnej warstwy. To ważne dla inwestorów, którzy chcą prowadzić prace zimą.
Grubość powłoki i liczba warstw farby pęczniejącej do R30
Grubość warstwy ogniochronnej wyznacza się indywidualnie dla każdego projektu. Producent farby publikuje tabele przeliczeniowe, w których na podstawie współczynnika Hp/A (stosunek obwodu profilu do pola przekroju) podaje wymaganą suchą grubość powłoki. Typowy zakres dla R30 to 250-600 µm DFT (Dry Film Thickness).
Profile masywne o niskim Hp/A (poniżej 80 m⁻¹) potrzebują cieńszej warstwy, ponieważ mają dużo materiału akumulującego ciepło. Smukłe profile o Hp/A powyżej 200 m⁻¹ wymagają warstwy grubszej, bo szybciej się nagrzewają. To fizyka, nie marketing.
| Typ profilu | Hp/A [m⁻¹] | Wymagana DFT dla R30 | Liczba warstw |
|---|---|---|---|
| Maszyny słupy HEB 300 | ~70 | 250-350 µm | 2-3 |
| Dwuteowniki IPE 200 | ~150 | 400-500 µm | 3-4 |
| Profile rurowe 100×100×5 | ~200 | 500-600 µm | 4-5 |
| Profile cienkościenne 50×50×3 | ~280 | 600-800 µm | 5-6 |
Pomiar grubości mokrej (WFT) wykonuje się grzebieniem lub zegarkiem grubości w trakcie nakładania każdej warstwy. Pomiar suchej (DFT) przeprowadza się po utwardzeniu metodą magnetyczną lub ultradźwiękową, zgodnie z PN-EN ISO 19840.
Technika nakładania warstw
Najczęściej stosowaną metodą jest natrysk hydrodynamiczny (airless), który pozwala uzyskać równomierną warstwę bez rozcieńczania farby. Ciśnienie robocze 150-200 bar, dysza 0,019-0,025 cala, odległość 30-50 cm od podłoża.
Wałek i pędzel sprawdzają się przy małych powierzchniach i poprawkach, ale nie zapewniają tak gładkiej struktury. Warto mieć je pod ręką do wykończeń w miejscach trudno dostępnych, na przykład w węzłach styku z płytą fundamentową.
Każda warstwa musi schnąć co najmniej tyle, ile podaje karta techniczna, zwykle 12-24 godziny w temperaturze 20°C. Skrócenie tego czasu powoduje, że kolejna warstwa rozpuszcza poprzednią i powłoka traci jednorodność.
Kontrola jakości i odbiory częściowe
Po każdej warstwie wykonawca powinien wykonać pomiary grubości mokrej w siatce pomiarowej nie rzadszej niż co 10 m². Wyniki trafiają do dziennika malowania, który towarzyszy konstrukcji przez cały okres eksploatacji.
Przed nałożeniem kolejnej warstwy ogniochronnej sprawdza się też przyczepność metodą siatki nacięć (cross-cut test) wg PN-EN ISO 2409. Wynik 0-1 oznacza doskonałą przyczepność, 2 dopuszczalną, 3 i więcej to sygnał do poprawy.
Końcowy odbiór obejmuje pomiary DFT w siatce co 5 m² oraz porównanie z projektem wykonawczym. Różnice nie powinny przekraczać ±10% wartości nominalnej, a w żadnym punkcie nie mogą być niższe niż 80% wymaganej minimalnej grubości.
Najczęstsze błędy przy malowaniu konstrukcji stalowej do R30
Pierwszy grzech to wybór systemu „na oko", bez konsultacji z aprobatą techniczną lub certyfikatem. Na rynku krąży sporo farb pęczniejących bez dokumentów potwierdzających klasę R30 w konkretnych warunkach. Tani produkt nieznanej marki potrafi wyglądać identycznie jak system zaatestowany, lecz w pożarze spali się w 15 minut zamiast 30.
Drugi, równie powszechny błąd, to nakładanie farby ogniochronnej na grunt, który nie zdążył wyschnąć. Efekt: rozpuszczona warstwa, brak przyczepności, pęcherze po pierwszym sezonie grzewczym. Karta techniczna nie jest ozdobnikiem, jest dokumentem wiążącym.
Trzeci problem pojawia się, gdy inwestor oszczędza na piaskowaniu. Zamiast Sa 2½ wykonawca robi Sa 2 (czyszczenie szczotkami), bo tak jest szybciej i taniej. Efekt końcowy wygląda podobnie na zdjęciu, ale farba traci przyczepność i nie spełnia warunków aprobaty.
Pomijanie detali w węzłach i połączeniach
Śruby, podkładki i styki montażowe to miejsca, w których najłatwiej oszukać się przy pomiarach. Wykonawca mierzy grubość na płaskiej powierzchni dźwigara, a węzeł zostaje niedomalowany lub pokryty zbyt cienką warstwą. W pożarze właśnie te punkty zawodzą najszybciej.
Dokumentacja odbiorowa powinna zawierać fotografie każdego węzła z widocznym numerem profilu i wynikiem pomiaru. Bez tego audytor ITB lub strażak podczas kontroli nie ma możliwości zweryfikowania, co kryje się pod warstwą farby.
Detale takie jak blachy czołowe, żebra usztywniające i pachwinowe spoiny mają wyższy Hp/A niż sam profil, więc wymagają proporcjonalnie grubszej powłoki. To szczegół, który umyka przy masowym malowaniu natryskowym.
Brak konserwacji i przeglądów okresowych
Powłoka ogniochronna nie jest wieczna. W zależności od klasy korozyjności środowiska producent farby zakłada trwałość od 10 do 25 lat, ale tylko pod warunkiem regularnych przeglądów. Raz na 2-3 lata warto sprawdzić stan powierzchni, zwłaszcza w miejscach narażonych na uszkodzenia mechaniczne.
Pęknięcia, odspojenia i miejsca z ubytkami powyżej 5 cm² wymagają naprawy w systemie zgodnym z oryginałem. Łatanie dziur zwykłą farbą alkidową to proszenie się o kłopoty podczas kontroli SITP lub nadzoru budowlanego.
Czyszczenie myjką ciśnieniową raz w roku usuwa brud i osady, które mogą maskować wczesne objawy degradacji. Bez tego nawet najlepsza farba po 15 latach zacznie wyglądać podejrzanie, a jej właściwości ogniochronne spadną poniżej normy.
Fałszywe oszczędności na dokumentacji
Certyfikaty, aprobaty, karty techniczne, dzienniki malowania, raporty z badań grubości. Bez tych papierów inwestor nie ma żadnego dowodu, że konstrukcja spełnia R30. W razie kontroli lub, co gorsza, wypadku, brak dokumentacji oznacza odpowiedzialność karną.
Koszt przygotowania pełnej dokumentacji to zwykle 1-3% wartości całego kontraktu malarskiego. To nie jest kwota, na której warto oszczędzać, zwłaszcza że braki w papierach potrafią zablokować odbiór obiektu na wiele tygodni.
Warto od pierwszego dnia współpracy z wykonawcą wymagać dziennika malowania w wersji elektronicznej, z datami, godzinami, warunkami pogodowymi i wynikami pomiarów. Taki plik można w każdej chwili pokazać audytorowi i udowodnić, że prace przebiegały zgodnie z projektem.
Źródła i przepisy
PN-EN ISO 12944-1 do -9 (farby i lakiery, ochrona antykorozyjna konstrukcji stalowych), PN-EN 13381-8 (metody badań elementów konstrukcyjnych poddanych działaniu ognia, powłoki ogniochronne), PN-EN ISO 8501-1 (przygotowanie podłoży stalowych), PN-EN ISO 19840 (pomiary grubości powłok na podłożach stalowych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Materiały Stowarzyszenia Inżynierów i Techników Pożarnictwa (SITP), Instytutu Techniki Budowlanej (ITB), Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej (CNBOP). Strony referencyjne: sibp.pl, itb.pl, cnbop.pl, dziennikustaw.gov.pl, iso.org.
