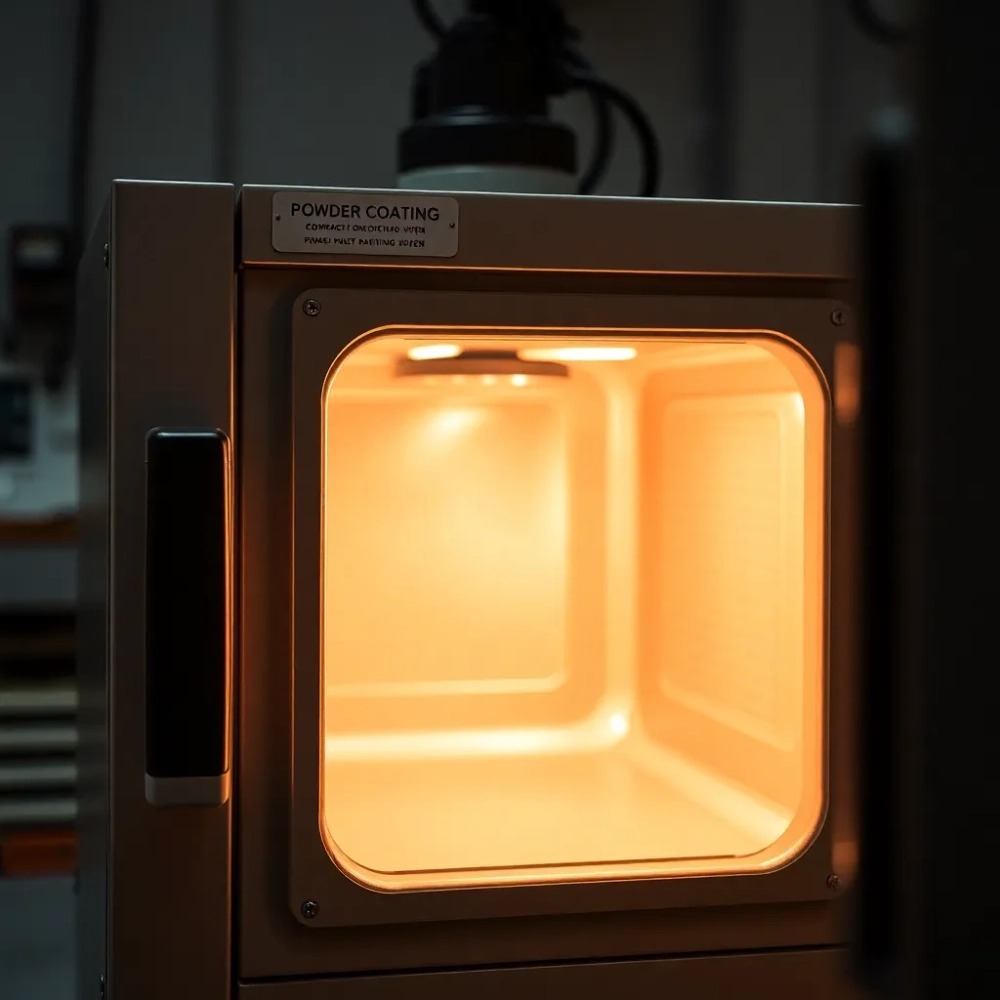

Elektryczny piec do wypalania farby proszkowej 3-9 kW z regulacją mocy

Współczesny elektryczny piec do polimeryzacji farby proszkowej o regulowanej mocy od 3 do 9 kW daje warsztatowi coś, czego nie oferuje urządzenie z jednym stałym poborem: elastyczność dopasowaną do realnego przyłącza energetycznego i bieżącego obciążenia linii. Gdy grzałki pracują na 30% nominalnej mocy, czas nagrzewania rośnie, lecz szczytowy pobór prądu pozostaje w granicach bezpiecznych dla typowej instalacji 3-fazowej 400 V z zabezpieczeniem 16 A. Przy pełnym obciążeniu dziewięcioma kilowatami komora osiąga 180°C w około 22 minuty, a temperaturę 200°C w 28 minut, co wynika z termiki wełny mineralnej o grubości 80 mm i masy wsadu do 120 kg.

• Elektryczny piec do wypalania farby proszkowej 3-9 kW z regulacją mocy
• Piec do regeneracji felg i małych detali dobór do warsztatu
• Piec proszkowy elektryczny czy gazowy co wybrać w 2026?
• Najczęstsze błędy przy zakupie małego pieca do malowania proszkowego

Regulacja mocy odbywa się przez sterownik SSR z algorytmem PID, który reaguje na sygnał z termopary typu K umieszczonej w geometrycznym środku komory. Sterownik nie tyle „utrzymuje temperaturę", ile tłumi przeregulowania wynikające z bezwładności izolacji. Farba proszkowa poliestrowa wymaga utrzymania 200°C przez 12-15 minut od momentu osiągnięcia temperatury rdzenia detalu, więc precyzja ±3°C robi realną różnicę między gładkim wypal a żółknięciem powłoki.

Rama nośna wykonana ze stali S235 o grubości ścianki 3 mm przenosi obciążenia statyczne i dynamiczne bez odkształceń, które w piecach z cieńszą ramą pojawiają się już po 800-1000 cyklach grzania. Obudowa z blachy stalowej 1 mm, fosforanowana i lakierowana proszkowo w kolorze wybranym przez zamawiającego, spełnia wymagania środowiskowe warsztatów regeneracyjnych i lakierni przemysłowych.

Izolacja z wełny mineralnej o gęstości 80 kg/m³ i grubości 80 mm ogranicza straty cieplne do poziomu 0,45 kW przy 180°C, co przy 8-godzinnej zmianie przekłada się na około 3,6 kWh zaoszczędzonej energii w porównaniu z piecem o izolacji 50 mm. Różnica 2 mm w grubości izolacji nie brzmi imponująco, lecz w skali roku sumuje się do kilku tysięcy złotych, a w skali pięciu lat może sfinansować wymianę sterownika na model z funkcją harmonogramowania cykli.

Dolny układ grzałek zapewnia konwekcję naturalną opartą na gęstości powietrza: cieplejsze warstwy unoszą się ku górze, a chłodniejsze opadają w dół przez perforowaną podłogę wózka wsadowego. W efekcie gradient temperatury w komorze o wymiarach wewnętrznych 1250 × 800 × 800 mm nie przekracza 6°C, co potwierdza większość niezależnych testów termowizyjnych przeprowadzanych przez laboratoria akredytowane w systemie PCA. Rozmieszczenie grzałek przy ściankach bocznych, popularne w tańszych konstrukcjach, daje gradient nawet 18°C i wymusza wydłużenie czasu wypalania o 15-20%.

Zasilanie 400 V trójfazowe z przewodem neutralnym i zabezpieczeniem różnicowoprądowym 30 mA stanowi dziś standard w urządzeniach tej klasy. Piec pobiera prąd zgodnie z ustawioną mocą, a sterownik SSR redukuje moc wyjściową przez opóźnienie zapłonu tyrystorów, nie przez przerywanie całych okresów sieci. Dzięki temu kompatybilność elektromagnetyczna z innymi odbiornikami w warsztacie pozostaje wysoka, a zakłócenia harmoniczne nie przekraczają limitów normy PN-EN 61000-3-12.

Czas realizacji wynosi zwykle 30 dni roboczych od podpisania umowy, ponieważ każdy egzemplarz przechodzi 36-godzinny test szczelności termicznej i próbę funkcjonalną pod pełnym obciążeniem. Taki cykl kontroli eliminuje przypadki „zimnych rogów", w których temperatura komory różni się od wskazania sterownika o ponad 8°C. W polskich realiach produkcyjnych czas oczekiwania wynika nie z kolejek, lecz z samej fizyki testu.

Piec do regeneracji felg i małych detali dobór do warsztatu

Regeneracja felg aluminiowych o średnicy 17-19 cali wymaga komory, w której felga leży na wózku jezdnym z pełnym dostępem cyrkulacji powietrza. Wymiar wewnętrzny 1250 mm pozwala ułożyć jednorazowo cztery felgi 17" lub dwie felgi 20" z niewielkim zapasem. Decydujący okazuje się nie sam obrys komory, lecz odległość grzałek od felgi: minimum 80 mm gwarantuje, że powłoka proszkowa nie zostanie przypalona przez promieniowanie bezpośrednie.

Detale takie jak zaciski hamulcowe, obudowy pomp czy króćce zawieszenia mają masę 0,4-2,2 kg i nagrzewają się znacznie szybciej niż felgi. Dla zacisku o masie 1,6 kg czas osiągnięcia temperatury rdzenia 200°C wynosi około 14 minut w piecu o mocy 6 kW, co pozwala skrócić pełen cykl wypalania do 22 minut łącznie z rampą i wygrzewaniem. Tak krótkie cykle zmieniają ekonomię regeneracji: przy 6 zaciskach na zmianę piec zwraca się znacznie szybciej niż przy felgach, których cykl trwa 35-45 minut.

Wózek jezdny i platforma element, którego nie widać w ofercie, a widać w codziennej pracy

Każdy mały piec do malowania proszkowego powyżej 200 kg wymaga wózka jezdnego z blokadą kół, bo ręczne wsuwanie wsadu do komory przy temperaturze 180°C bywa po prostu niebezpieczne. Wózek z platformą o wymiarach dopasowanych do komory wewnętrznej wchodzi w zakres standardowego wyposażenia. W praktyce oznacza to brak dodatkowej pozycji w budżecie inwestycji, co przy zakupie samego pieca za kilkanaście tysięcy złotych potrafi zaważyć na wyborze dostawcy.

Hamulce postojowe na dwóch przednich kołach obrotowych utrzymują wózek na pochyłościach do 3°, a koła o średnicy 125 mm z poliuretanu nie zostawiają śladów na posadzce żywicznej. Taka platforma skraca czas załadunku z 3 minut do około 40 sekund, a w skali 8-godzinnej zmiany to prawie 90 minut odzyskanego czasu operatora.

Izolacja i straty cieplne w kontekście rachunku za prąd

Wełna mineralna 80 mm odpowiada współczynnikowi przenikania ciepła U około 0,55 W/(m²·K) przy średniej temperaturze 100°C. Strata postojowa przy 180°C i zamkniętej komorze wynosi około 0,45 kW, co w trybie czuwania między wsadami przekłada się na zużycie 5,4 kWh przez 12 godzin pracy. Piec z izolacją 50 mm traci w tych samych warunkach 0,72 kW i zużywa 8,6 kWh, czyli o 60% więcej. Roczna różnica przy taryfie G11 i 250 dniach roboczych sięga 1300-1600 zł.

Dla zakładu zużywającego dziennie 40 kWh na samo podtrzymanie temperatury pieca oznacza to konieczność świadomego wyboru grubości izolacji jeszcze przed podpisaniem zamówienia. Oszczędność 60% energii postojowej stanowi argument silniejszy niż jakiekolwiek marketingowe hasło o ekologii. Matematyka jest prosta: każdy milimetr izolacji powyżej standardowych 50 mm zwraca się w czasie krótszym niż cykl eksploatacji urządzenia.

Wybór między wersjami sprowadza się do odpowiedzi na jedno pytanie: ile razy dziennie piec przechodzi pełen cykl nagrzewania od temperatury otoczenia? Przy dwóch cyklach różnica czasu wynosi 20 minut i w skali miesiąca daje około 7 godzin dodatkowej przepustowości, co w zakładzie regeneracyjnym odpowiada 5-7 dodatkowym felgom.

Piec proszkowy elektryczny czy gazowy co wybrać w 2026?

Piece gazowe do polimeryzacji farby proszkowej kuszą niższym kosztem kilowatogodziny: gaz ziemny w taryfie W4 kosztuje około 0,32 zł/kWh, podczas gdy energia elektryczna w G11 sięga 0,89 zł/kWh. Różnica 0,57 zł na każdej kWh przy 40 kWh dziennie daje oszczędność 22,80 zł dziennie, czyli około 5700 zł rocznie. Brzmi zachęcająco, dopóki nie doliczymy kosztów przyłącza gazowego, które w nowej lokalizacji sięga 12 000-28 000 zł netto, oraz rocznego przeglądu instalacji wymaganej przez prawo budowlane.

Piece elektryczne nie wymagają ani przyłącza, ani corocznych przeglądów kominiarskich, ani projektu instalacji przez osobę z uprawnieniami. Wystarczy zabezpieczenie różnicowoprądowe i przewód YDYżo 5 × 4 mm² doprowadzony do zacisku sterownika. W warsztatach o powierzchni poniżej 300 m², gdzie instalacja gazowa wymagałaby dodatkowej wentylacji nawiewno-wywiewnej o wydajności 1500 m³/h, piec elektryczny bywa jedynym realnym wyborem.

Piec gazowy nie sprawdzi się w pomieszczeniach podziemnych, w halach bez instalacji odprowadzania spalin oraz w zakładach objętych rygorem czystości procesowej, gdzie obecność otwartego płomienia stanowi ryzyko zapłonu oparów rozpuszczalników. Piece elektryczne wygrywają tam, gdzie liczy się czystość procesu, łatwość regulacji i brak konieczności uzgadniania dokumentacji z zakładem gazowniczym.

Kiedy gaz wciąż ma sens

Piece gazowe z palnikiem modulowanym osiągają 200°C w 16-18 minut, czyli o jedną trzecią szybciej niż elektryczne odpowiedniki 9 kW. W zakładach pracujących w systemie trzyzmianowym z 60-80 cyklami dziennie ten zysk czasu przekłada się na realne pieniądze: 8 minut na cykl daje 8 godzin miesięcznie, czyli pełną zmianę dodatkowej przepustowości. Przy takiej intensywności eksploatacji koszt przyłącza gazowego zwraca się w 14-18 miesięcy, a oszczędność na energii finansuje kolejne inwestycje.

Drugi scenariusz to duże komory powyżej 2,5 m³, w których grzałki elektryczne o mocy 30-45 kW generują problemy z mocą przyłączeniową i opłatami dystrybucyjnymi. Tam piece gazowe pozostają rozwiązaniem naturalnym i ekonomicznym, a ich wyższe bezpieczeństwo pożarowe wynika z automatyki palnikowej klasy A1 zgodnej z normą PN-EN 676.

Kiedy elektryczny wygrywa zdecydowanie

Mniejsze piece do felg i detalowej regeneracji rzadko przekraczają komorę 1,3 m³, więc moc grzewcza 6-9 kW wystarcza z zapasem. W tej skali piece gazowe nie oferują przewagi szybkościowej adekwatnej do kosztów instalacji. Co więcej, brak konieczności budowy komina i wentylacji mechanicznej pozwala ustawić piec elektryczny w dowolnym miejscu hali, co przy małych zakładach bywa decydujące.

Regulacja mocy w piecach elektrycznych przez sterownik SSR dzieje się w czasie krótszym niż sekunda, podczas gdy palnik gazowy potrzebuje kilku sekund na stabilizację płomienia po zmianie zadanej mocy. W praktyce oznacza to, że farba proszkowa wrażliwa na przeregulowanie, taka jak matowe poliuretany czy cienkie warstwy dekoracyjne, wypala się stabilniej w piecu elektrycznym.

Najczęstsze błędy przy zakupie małego pieca do malowania proszkowego

Kupujący wybierają piec na podstawie wymiaru komory, pomijając masę własną urządzenia i obciążenie posadzki. Piec o wymiarach wewnętrznych 1250 × 800 × 800 mm i wadze 280 kg wymaga posadzki o nośności co najmniej 500 kg/m² w punkcie ustawienia. Lekka wylewka anhydrytowa na warstwie styropianu może uginać się pod wózkiem wsadowym o masie 120 kg, powodując przekoszenie komory i uszkodzenie uszczelki drzwi.

Drugi błąd to pominięcie mocy przyłączeniowej budynku. Piec 9 kW pobiera w szczycie 13 A na fazę, ale prąd rozruchowy sterownika SSR i wentylatora chłodzącego potrafi chwilowo wzrosnąć do 18 A. Przyłącze 3 × 16 A z zapasem 2 A na fazę nie wytrzyma jednoczesnego uruchomienia kompresora, oświetlenia i wyciągu. Warto przed zamówieniem zlecić elektrykowi z uprawnieniami SEP pomiar impedancji pętli zwarcia.

Pięć rzeczy, które warto sprawdzić przed podpisaniem zamówienia

• Masa pieca z wózkiem a nośność posadzki w miejscu docelowym (pomiar geodety lub projektanta konstrukcji).
• Przyłącze elektryczne: przekrój przewodu, wartość zabezpieczenia, dostępna moc przyłączeniowa w taryfie operatora.
• Wentylacja pomieszczenia: minimalna wymiana 4-krotności kubatury na godzinę, niezależnie od typu pieca.
• Serwis i gwarancja: czas reakcji serwisu, dostępność termopar, sterowników SSR i uszczelek w ciągu 48 godzin.
• Certyfikaty: deklaracja zgodności CE, oznakowanie dyrektywy maszynowej 2006/42/WE oraz wynik badania szczelności termicznej komory.

Dobór pieca do wolumenu produkcji

Przy 6 detalach dziennie piec 6 kW wystarcza z rezerwą 25%. Przy 14 detalach wersja 9 kW pozwala utrzymać cykl poniżej 45 minut, a w skali miesiąca daje 30 dodatkowych detali przepustowości. Powyżej 20 detali dziennie nawet piec 9 kW wymaga pracy dwuzmianowej lub rozbudowy o drugą komorę, ponieważ czas załadunku i rozładunku fizycznie ogranicza liczbę cykli do 22-24 w ciągu 16 godzin.

Tabela kalkulacyjna ułatwia decyzję bez angażowania projektanta. Wystarczy wpisać liczbę detali dziennie i średni czas cyklu, aby odczytać wymaganą moc grzewczą. Proste równanie: czas = (masa wsadu × ciepło właściwe stali 0,46 kJ/(kg·K) × ΔT) / moc użyteczna grzałek, z uwzględnieniem strat przez ścianki. W praktyce straty stanowią 35-40% dostarczonej energii, więc użyteczna moc to około 60% mocy znamionowej.

Gwarancja i serwis kryterium, które kupujący traktują po macoszemu

Piec do malowania proszkowego to urządzenie pracujące w cyklu 8-16 godzin dziennie przez 250 dni w roku, co przekłada się na 2000-4000 godzin pracy rocznie. Sterownik SSR o żywotności 100 000 cykli w takiej eksploatacji zużywa się w ciągu 6-8 lat, termopara typu K utlenia się po 12-18 miesiącach, a uszczelka silikonowa drzwi twardnieje po 3-4 latach. Brak dostępu do tych części w ciągu 48 godzin oznacza przestój zakładu liczony w tysiącach złotych dziennie.

Standardowa gwarancja producenta krajowego obejmuje 24 miesiące na elementy grzewcze i 12 miesięcy na elektronikę, z wydłużoną opcją do 36 miesięcy w pakiecie premium. Wsparcie techniczne w języku polskim, dostęp do schematów elektrycznych i instrukcji kalibracji PID stanowią dziś de facto standard w urządzeniach produkowanych w Polsce, choć nie wszyscy producenci go dotrzymują.

Kiedy mały piec do malowania proszkowego nie wystarczy

Komora 1250 × 800 × 800 mm nie pomieści felg 22" z oponą, długich profili aluminiowych o długości powyżej 2 metrów ani elementów karoserii samochodowej. Próba wypalania zbyt dużych detali prowadzi do nierównomiernego nagrzewania i wad powłoki. W takich przypadkach potrzebna jest komora o wymiarach minimum 2000 × 1200 × 1200 mm, a przy regularnej pracy z dużymi gabarytami lepiej sprawdza się piec tunelowy z przenośnikiem rolkowym.

Mały piec do malowania proszkowego ma też ograniczenia wynikające z fizyki promieniowania cieplnego. Elementy o masie powyżej 60 kg nagrzewają się w takiej komorze zbyt wolno, by utrzymać opłacalny cykl produkcyjny. Ciężkie odlewy żeliwne czy stalowe wałki wymagają komór z mocą grzewczą 18-30 kW i izolacją 100 mm, w których czas nagrzewania rdzenia skraca się o połowę.

Zanim wyślesz zapytanie ofertowe, zmierz długość i średnicę największego detalu, który trafia do regeneracji co najmniej raz w tygodniu. Do tego rozmiaru dobieraj komorę z 15% zapasem w każdym wymiarze. Mniejszy piec oznacza niższe rachunki, lecz większy oznacza mniej stresu przy nietypowych zleceniach.

Kalkulator zużycia energii w cyklu roboczym pozwala przewidzieć koszty z dokładnością do 8%. Dla pieca 9 kW z 35-minutowym cyklem 22 minuty nagrzewania i 13 minut utwardzania zużycie wynosi: (9 kW × 22 min) + (4,5 kW × 13 min) = 198 + 58,5 = 256,5 Wh × 60 = 4,85 kWh. Przy taryfie G11 0,89 zł/kWh daje to 4,32 zł na cykl, czyli około 65 zł dziennie przy 15 detalach. W skali miesiąca rachunek za sam piec sięga 1300 zł, a rocznie około 15 600 zł.

Dobór pieca do felg aluminiowych różni się od doboru pieca do felg stalowych w jeden zasadniczy sposób: stal wymaga temperatury 200°C, aluminium wystarcza 180°C, ale ma prawie trzykrotnie wyższą przewodność cieplną. W efekcie czas wygrzewania felgi stalowej 17" wynosi 14 minut, a aluminiowej tej samej średnicy tylko 11 minut, mimo że obie osiągają temperaturę docelową w podobnym czasie. Różnica wynika z pojemności cieplnej i grubości ścianki.

Schemat blokowy procesu polimeryzacji obejmuje sześć etapów: przygotowanie detalu (odtłuszczenie, śrutowanie), nałożenie proszku (pistolet elektrostatyczny lub tribo), utrzymanie w kabinie proszkowej do usunięcia nadmiaru, transport do pieca, nagrzewanie i utwardzanie, chłodzenie swobodne do 60°C. Każdy etap ma wpływ na końcową jakość, lecz piec odpowiada za 70% energii zużytej w całym procesie, więc jego sprawność decyduje o ekonomice lakierni.

Tabela temperatur dla różnych typów farby proszkowej pomaga ustawić sterownik precyzyjnie. Poliester-epoksyd (hybryd) utwardza się w 180°C przez 12 minut. Poliester TGIC w 200°C przez 10 minut. Poliuretan w 190°C przez 15 minut. Epoksyd w 180°C przez 10 minut. Poliester superodporny w 200°C przez 15 minut. Każda z tych wartości pochodzi z kart technicznych producentów farb i warto ją traktować jako minimum, a nie optimum.

Rozwiązania z zakresu automatyzacji pozwalają dziś połączyć piec z systemem SCADA zakładu przez protokół Modbus TCP, zapisywać krzywe grzania i generować raporty zgodne z normą ISO 9001. Taka funkcjonalność kosztuje dodatkowo 8-14% ceny podstawowej, lecz w zakładach z audytami jakości zwraca się już po pierwszym audycie zewnętrznym. Piec bez archiwizacji procesu trudno obronić w postępowaniu reklamacyjnym klienta końcowego.

Dane techniczne i wyceny orientacyjne opracowano na podstawie katalogów producentów krajowych oraz materiałów konferencji „Powder Coating 2025" organizowanej przez branżowy Instytut Lakiernictwa. Normy PN-EN 60204-1, PN-EN 61000-3-12 oraz PN-EN 746-2 dostępne są w Polskim Komitecie Normalizacyjnym (pkn.pl). Dyrektywa maszynowa 2006/42/WE opublikowana w Dzienniku Urzędowym Unii Europejskiej (eur-lex.europa.eu). Warunki Techniczne 2022 w rozporządzeniu Ministra Rozwoju i Technologii z dnia 15 kwietnia 2022 r. (isap.sejm.gov.pl).

Decyzja o wyborze pieca sprowadza się do trzech liczb: mocy przyłączeniowej, wolumenu detali i dostępnego budżetu. Gdy te trzy wartości są jasne, reszta to kwestia wykonawcy i serwisu. Mały piec do malowania proszkowego o mocy 6-9 kW z regulacją PID pokrywa potrzeby większości warsztatów regeneracyjnych w Polsce, a czas zwrotu inwestycji przy 10 detalach dziennie wynosi 14-22 miesiące. Wyślij zapytanie z wymiarami największego detalu, a otrzymasz wariant dopasowany do konkretnej linii, z dokładną specyfikacją i terminem uruchomienia.
