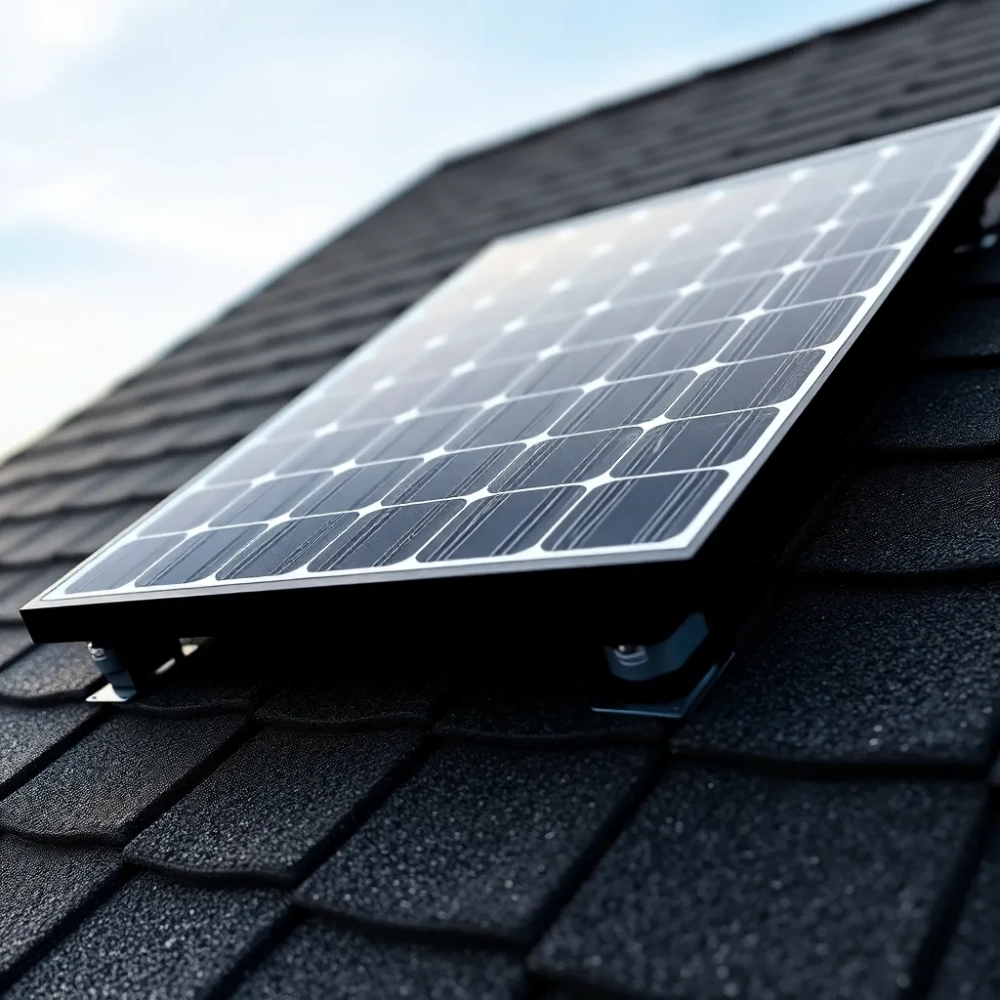

Minimalna odległość paneli fotowoltaicznych od dachu: o czym milczy większość instalatorów

Pięć centymetrów. Mniej więcej tyle wynosi minimalna odległość paneli fotowoltaicznych od powierzchni dachu, którą spotyka się w większości polskich instalacji montowanych na dachach skośnych. W praktyce ta wartość waha się od 10 do 20 cm, a wybór konkretnej wielkości determinują trzy czynniki: typ pokrycia, kąt nachylenia połaci oraz wymogi producenta modułów. Zbyt mała szczelina powoduje przegrzewanie modułów i realne straty uzysku sięgające 5-15%. Zbyt duża zwiększa momenty siły działające na konstrukcję przy silnym wietrze, a w skrajnych przypadkach może prowadzić do wyrwania elementów mocujących. Ten artykuł wyjaśnia, jak określić optymalny odstęp dla konkretnego dachu i dlaczego uniwersalna „złota liczba" w tej kwestii po prostu nie istnieje.

• Dlaczego zbyt mała szczelina pod modułami PV kosztuje cię wydajność
• Bezpieczny odstęp paneli od dachu a ryzyko pożaru instalacji
• Jak dobrać odległość paneli fotowoltaicznych do rodzaju pokrycia dachu
• Kiedy standardowy odstęp 10-15 cm nie wystarczy
• Normy i wytyczne regulujące odstęp paneli od dachu
• Wpływ odstępu na koszt instalacji
• Wentylacja i chłodzenie modułów w praktyce
• Jak sprawdzić poprawność montażu w już istniejącej instalacji
• Najczęstsze błędy przy ustalaniu odstępu
• Procedura odbioru i dokumentacja
• Wykonawca i jego obowiązki wobec inwestora

Dlaczego zbyt mała szczelina pod modułami PV kosztuje cię wydajność

Każdy panel fotowoltaiczny traci część wytworzonej energii w postaci ciepła. W normalnych warunkach temperatura ogniwa krzemowego mieści się w przedziale 25-45°C, a współczynnik mocy dla większości modułów wynosi od −0,35%/°C do −0,45%/°C. Oznacza to, że każdy stopień powyżej 25°C obniża moc chwilową o około 0,4%. Gdy moduł leży bezpośrednio na pokryciu dachowym, nie ma jak odprowadzić nagromadzonego gorąca. Powietrze pod spodem nagrzewa się do 60-70°C, a temperatura samego ogniwa potrafi przekroczyć 80°C w słoneczny letni dzień.

Przy takiej temperaturze współczynnik strat rośnie lawinowo. Jeśli ogniwo osiąga 80°C zamiast referencyjnych 25°C, różnica wynosi 55 stopni, a utrata mocy sięga 22%. W skali roku, przy typowym nasłonecznieniu w Polsce wynoszącym 1000-1100 kWh/m², taka strata przekłada się na ubytek uzysku rzędu 8-12%. Dla instalacji 10 kWp oznacza to 800-1200 kWh mniej rocznie, czyli realne pieniądze zostawione na dachu.

Szczelina wentylacyjna pod modułem tworzy naturalny komin konwekcyjny. Nagrzane powietrze ucieka górą, a chłodniejsze zasysane jest dołem. Efekt kominowy działa skutecznie przy minimalnym odstępie 10 cm od powierzchni dachu w przypadku połaci skośnych o kącie nachylenia powyżej 20°. Poniżej tej wartości przepływ powietrza jest zbyt słaby, by schłodzić moduł w sposób odczuwalny.

Wartość 10 cm od powierzchni dachu stanowi dolną granicę sensu technicznego. Poniżej tej liczby szczelina pełni funkcję wyłącznie mechaniczną, a wentylacja jest niewystarczająca. W praktyce inżynierowie dobierają odstęp w przedziale 10-15 cm dla dachów skośnych i 15-20 cm dla dachów płaskich, gdzie moduły montowane są pod kątem na stelażu.

Bezpieczny odstęp paneli od dachu a ryzyko pożaru instalacji

Pożar instalacji fotowoltaicznej to rzadkie, ale niezwykle groźne zdarzenie. Dane ze straży pożarnej w Niemczech i raporty IEO w Polsce wskazują, że w ponad 60% przypadków źródłem ognia jest łuk elektryczny powstały w okablowaniu DC. Prawidłowy odstęp paneli od dachu nie eliminuje tego ryzyka, ale znacząco je ogranicza poprzez zapewnienie swobodnego dostępu powietrza i możliwości odprowadzenia ciepła z wadliwego złącza.

Norma PN-EN 62446 definiuje wymagania dotyczące dokumentacji, odbiorów i okresowych przeglądów instalacji PV. Nie narzuca ona sztywnej wartości minimalnej odległości paneli od pokrycia, lecz wymaga, by producent modułów określił warunki montażu w instrukcji. Większość producentów klas premium (Longi, JA Solar, Trina, REC) dopuszcza montaż z odstępem 5-10 cm od pokrycia, ale rekomenduje 10-15 cm jako wartość optymalną dla zachowania pełnej gwarancji.

Klasa odporności ogniowej pokrycia dachowego ma tu znaczenie kluczowe. Dachy z papy bitumicznej, blachy trapezowej niskiego profilu czy tworzyw sztucznych kwalifikują się do klasy D lub E wg normy PN-EN 13501-1. Montaż paneli bezpośrednio na takim podłożu bez odstępu grozi rozprzestrzenieniem ognia w przypadku awarii. Odpowiednia szczelina pozwala na swobodne rozchodzenie się ciepła i zwiększa czas reakcji na pojawienie się płomienia.

W przypadku dachów z materiałów palnych (drewno, gont bitumiczny) norma PN-EN 62446-3 zaleca stosowanie dodatkowych osłon przeciwpożarowych. Są to blachy lub maty ceramiczne umieszczane pod modułami, które wymagają zwiększenia szczeliny do minimum 15 cm. Bez tej przerwy osłona nie spełnia swojej funkcji, a w razie pożaru ciepło zostaje uwięzione między modułem a pokryciem.

Jak dobrać odległość paneli fotowoltaicznych do rodzaju pokrycia dachu

Rodzaj pokrycia determinuje zarówno wartość minimalną szczeliny, jak i sposób mocowania. Blachodachówka i blacha trapezowa pozwalają na montaż bezpośredni z odstępem 10 cm dzięki systemowym śrubom dwugwintowym przechodzącym przez profil do krokwi. Dachówka ceramiczna i betonowa wymaga użycia haków monterskich, które z definicji podnoszą moduł o 8-12 cm nad powierzchnię, co automatycznie realizuje wymóg minimalny.

Dachy płaskie stanowią osobną kategorię. Tutaj minimalna odległość paneli od powierzchni dachu wynika nie z wentylacji, lecz z konieczności zapewnienia odpływu wody i śniegu. Moduły montowane są na stelażu pochylonym pod kątem 10-15° w kierunku południowym, a szczelina dolna wynosi najczęściej 15-20 cm. Takie rozwiązanie zapobiega gromadzeniu się zanieczyszczeń pod panelami i ułatwia okresowe czyszczenie.

Specyficznym przypadkiem są dachy zielone oraz pokrycia z membran EPDM. W obu przypadkach wymagana szczelina rośnie do 20 cm ze względu na ryzyko mechanicznego uszkodzenia membrany oraz konieczność umożliwienia kontroli wzrokowej stanu pokrycia bez demontażu instalacji. Rzadziej spotykanym, ale wymagającym szczególnej uwagi jest montaż na dachach z termoizolacją PIR/PUR, gdzie temperatura pod modułem może sięgać 75°C i niezbędne jest zwiększenie odstępu do 15 cm.

Dobierając odległość paneli od powierzchni dachu, projektant musi uwzględnić trzy zmienne: geometrię modułu (grubość ramy 30-40 mm), typ systemu montażowego i wymagania producenta dotyczące chłodzenia. Pominięcie któregokolwiek z tych elementów prowadzi do sytuacji, w której instalacja działa, ale jej uzyski są niższe o kilkanaście procent w stosunku do wartości katalogowych.

Kiedy standardowy odstęp 10-15 cm nie wystarczy

Istnieją sytuacje, w których typowa wartość 10 cm od powierzchni dachu wymaga korekty w górę. Pierwszą z nich jest montaż na dachach o kącie nachylenia poniżej 15°, gdzie efekt kominowy jest słabszy, a ciepłe powietrze nie ucieka wystarczająco szybko. Projektant powinien zwiększyć szczelinę do 15 cm, by wymusić intensywniejszą konwekcję naturalną.

Drugim przypadkiem są instalacje w regionach o ekstremalnych temperaturach letnich, jak Podkarpacie czy okolice Tarnowa. Współczynnik temperaturowy mocy modułu zaczyna być istotny klinicznie, gdy temperatura otoczenia regularnie przekracza 32°C. W takich warunkach zwiększenie odstępu do 15 cm obniża temperaturę ogniwa o 4-6°C, co przekłada się na dodatkowe 1,5-2% uzysku rocznego.

Trzecia sytuacja to montaż na dachach z pokryciem o niskim współczynniku emisyjności (aluminium, stal nierdzewna). Promieniowanie cieplne od takiej powierzchni odbija się z powrotem w stronę modułu, podnosząc jego temperaturę. Rozwiązaniem jest zwiększenie odstępu lub zastosowanie maty ceramicznej o grubości 10 mm między konstrukcją a pokryciem.

Warto przy tym zaznaczyć, że zwiększanie szczeliny ponad 20 cm nie przynosi już wymiernych korzyści termicznych. Spadek temperatury modułu stabilizuje się, a koszty konstrukcji wsporczej rosną nieliniowo. Optimum inżynieryjne dla większości polskich dachów skośnych mieści się w przedziale 10-15 cm.

Normy i wytyczne regulujące odstęp paneli od dachu

Polskie przepisy techniczno-budowlane nie definiują wprost minimalnej odległości paneli od powierzchni dachu. Zastosowanie mają trzy dokumenty normatywne. Pierwszym jest PN-EN 62446-1:2016 określająca wymagania dotyczące dokumentacji, odbiorów i przeglądów. Drugim jest PN-EN 62446-3 dotycząca minimalizacji zagrożeń pożarowych. Trzecim jest IEC 61215 definiująca parametry mechaniczne i termiczne modułów krystalicznych.

Instrukcja montażu producenta modułów ma moc wiążącą. Jeśli producent pisze, że minimalny odstęp wynosi 80 mm, a instalator montuje z odstępem 50 mm, gwarancja producenta wygasa. To najczęstsza przyczyna odmowy uznania reklamacji w pierwszych latach eksploatacji instalacji. Warto sprawdzić kartę techniczną wybranego modułu jeszcze przed zakupem, by uniknąć problemów z gwarancją.

Operator sieci dystrybucyjnej (OSD) weryfikuje projekt instalacji pod kątem zgodności z instrukcją producenta i normami. W przypadku zastrzeżeń może odmówić przyłączenia instalacji do sieci, co oznacza konieczność przemontowania lub wymiany wykonawcy. Ten ostatni scenariusz jest częsty, gdy inwestor wybrał najtańszą ofertę bez sprawdzenia uprawnień ekipy montażowej.

Eurokody, a konkretnie Eurokod 1 (PN-EN 1991-1-4), definiują obciążenia wiatrem w zależności od strefy i wysokości budynku. Minimalna odległość paneli od dachu wpływa na współczynnik aerodynamiczny instalacji i w konsekwencji na wymiarowanie kotew. Konstruktor musi uwzględnić ten parametr w obliczeniach, a jego pominięcie skutkuje niedowymiarowaniem mocowania.

Wpływ odstępu na koszt instalacji

Konstrukcja wsporcza stanowi 8-15% całkowitego kosztu instalacji fotowoltaicznej. Zwiększenie odstępu z 10 do 15 cm podnosi koszt konstrukcji o 5-8% w przypadku dachów skośnych i 10-15% w przypadku dachów płaskich. Dla typowej instalacji 10 kWp o wartości 38 000-45 000 zł brutto, różnica wynosi 300-700 zł. To niewielki ułamek całej inwestycji w zamian za 2-4% dodatkowego uzysku rocznego.

Warto zauważyć, że mata ceramiczna nie zastępuje szczeliny, a jedynie ją uzupełnia. Inwestorzy czasem pytają, czy można zmniejszyć odstęp, jeśli zastosuje się matę. Odpowiedź brzmi: nie. Mata zwiększa odporność ogniową, ale sama w sobie nie chłodzi modułu. Wentylacja pozostaje kwestią geometryczną.

Dla porównania, system montażowy na gruncie zaczyna się od 90 zł/m² dla konstrukcji z kotwieniem palowym i sięga 180 zł/m² dla systemów balastowych na betonowych bloczkach. Odległość paneli od gruntu wynosi w tym przypadku 50-80 cm i wynika z konieczności ochrony przed zalewaniem i ułatwienia koszenia trawy.

Wentylacja i chłodzenie modułów w praktyce

Współczynnik temperaturowy mocy modułu wynosi średnio −0,40%/°C. Przy szczelinie 5 cm od powierzchni dachu temperatura ogniwa rośnie o 15-20°C względem wartości referencyjnej, co daje stratę 6-8%. Zwiększenie odstępu do 15 cm obniża temperaturę o 8-10°C, ograniczając stratę do 3-4%. Różnica 3-4% w skali roku przekłada się na 300-450 kWh z instalacji 10 kWp.

Pomiar temperatury modułu w warunkach rzeczywistych pokazuje, że największe gradienty występują w godzinach 12-15 w miesiącach letnich. Termowizja instalacji wykonana w tym przedziale ujawnia hot-spoty, czyli miejsca o podwyższonej temperaturze. Typowo występują one przy krawędziach modułów, w miejscu zacienienia lub nad uszkodzonym ogniwem. Prawidłowy odstęp paneli od dachu minimalizuje ryzyko powstawania takich anomalii.

Skutecznym, choć rzadko stosowanym rozwiązaniem jest montaż modułów z tyłu ramy z otworami wentylacyjnymi. Niektórzy producenci oferują takie modele z kanałami w ramie aluminiowej, co poprawia konwekcję nawet przy odstępie 5 cm. To rozwiązanie zwiększa koszt modułu o 5-8%, ale eliminuje problem w dachach o niskim kącie nachylenia.

Jak sprawdzić poprawność montażu w już istniejącej instalacji

Jeśli instalacja PV już działa, a uzyski są niższe od oczekiwanych, warto zweryfikować odległość paneli od powierzchni dachu. Bezpieczny sposób sprawdzenia to wizja lokalna z drona lub z poziomu rynny, gdy konstrukcja pozwala na zajrzenie od dołu. Pomiar lasera lub taśmą mierniczą da dokładną wartość w milimetrach.

Drugim sygnałem ostrzegawczym jest żółknięcie folii enkapsulantu (EVA) na krawędziach modułów. To efekt długotrwałego przegrzewania, które występuje, gdy szczelina była zbyt mała. W takiej sytuacji moduł traci rocznie dodatkowe 0,5-1% sprawności i po 10 latach jego moc może być niższa o 5-10% od nominalnej.

Trzecim wskaźnikiem jest porównanie uzysku rocznego z danymi PVGIS dla danej lokalizacji. Jeśli instalacja produkuje 15% mniej energii niż wynika z obliczeń teoretycznych, przyczyną bywa najczęściej zbyt mały odstęp lub nieprawidłowy kąt nachylenia. Audyt termowizyjny wykonany w słoneczny dzień przy temperaturze powietrza powyżej 25°C pozwala zlokalizować problem z dokładnością do pojedynczego modułu.

Najczęstsze błędy przy ustalaniu odstępu

Pięć najczęstszych błędów pojawia się w praktyce montażowej regularnie. Pierwszy to zbyt dosłowne traktowanie instrukcji producenta. Niektórzy instalatorzy czytają „minimalna odległość 5 cm" i montują z odstępem 6 cm, nie uwzględniając, że wartość minimalna dotyczy najkorzystniejszych warunków termicznych. Druga przyczyna to oszczędność na konstrukcji, gdy ekipa skraca wysokość wsporników, by zmieścić panele w okapie.

Trzeci błąd to brak uwzględnienia kąta nachylenia dachu przy ustalaniu odstępu na dachu płaskim. Moduły pochylone pod 10° wymagają większej szczeliny dolnej niż te pochylone pod 30°, bo konwekcja jest słabsza. Czwarty to montaż na hakach o zbyt niskim profilu, które nie zapewniają nawet 8 cm odstępu. Piąty to rezygnacja z maty ceramicznej na dachach palnych „bo i tak jest szczelina".

Skutkiem każdego z tych błędów jest obniżenie uzysku o 2-5% rocznie. Przez 25-letni okres eksploatacji instalacji różnica sięga 40-60 MWh, co przy aktualnych cenach energii (0,80-1,20 zł/kWh) oznacza 32 000-72 000 zł utraconego przychodu. Kwota znacznie przewyższa koszt prawidłowego montażu, który wynosi 800-2000 zł dla typowej instalacji domowej.

Procedura odbioru i dokumentacja

Odbiór instalacji fotowoltaicznej powinien obejmować weryfikację odległości paneli od powierzchni dachu. W protokole powykonawczym wykonawca wpisuje wartość zmierzoną w co najmniej trzech punktach instalacji. Pomiar wykonuje się w miejscach reprezentatywnych: przy kalenicy, w środku połaci i przy okapie. Wartości powinny być zgodne z projektem w granicach ±5 mm.

Dokumentacja odbiorowa zawiera ponadto schemat konstrukcji wsporczej z zaznaczonymi odstępami, kartę techniczną modułów oraz deklarację zgodności użytych materiałów. Te trzy dokumenty stanowią podstawę ewentualnych roszczeń gwarancyjnych. Ich brak może skutkować odmową uznania reklamacji zarówno przez producenta modułów, jak i ubezpieczyciela.

Audyt powykonawczy wykonywany przez niezależnego inspektora kosztuje 300-800 zł dla instalacji domowej. Kwota wydaje się niewielka w porównaniu z wartością inwestycji, a jej efektem jest potwierdzenie poprawności montażu, w tym właściwej odległości paneli od dachu. W przypadku późniejszych problemów z uzyskiem lub roszczeń ubezpieczeniowych taki audyt bywa jedynym dowodem wykonania instalacji zgodnie ze sztuką.

Wykonawca i jego obowiązki wobec inwestora

Uprawnienia do montażu instalacji fotowoltaicznych reguluje w Polsce certyfikat UDT (Urząd Dozoru Technicznego). Od 2022 roku instalatorzy powinni posiadać uprawnienia SEP do 1 kV w zakresie eksploatacji i dozoru. Brak tych uprawnień nie tylko dyskwalifikuje wykonawcę formalnie, ale też oznacza, że ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru.

Kwalifikowany wykonawca powinien przedstawić inwestorowi trzy dokumenty: certyfikat UDT, uprawnienia SEP oraz polisę OC z rozszerzeniem o prace elektroinstalacyjne. Dodatkowo warto poprosić o listę co najmniej trzech realizacji z ostatnich dwóch lat wraz z danymi kontaktowymi do poprzednich klientów. To jedyny sposób, by zweryfikować faktyczne doświadczenie ekipy montażowej.

Ściągawka pytań, które warto zadać wykonawcy przed podpisaniem umowy, obejmuje osiem kluczowych punktów: jaką minimalną odległość paneli od dachu przewiduje projekt, jakim systemem montażowym zostanie wykonana instalacja, czy konstrukcja uwzględnia strefę wiatrową i śniegową, kto wykonuje obliczenia statyczne, czy wykonawca posiada ubezpieczenie OC, jaki jest zakres gwarancji na montaż, czy firma oferuje przeglądy okresowe oraz jak długo trwa reakcja serwisu w razie awarii.

Minimalna odległość paneli fotowoltaicznych od powierzchni dachu zależy od czterech czynników: typu pokrycia (8-20 cm), kąta nachylenia połaci, klimatu regionu oraz wymagań producenta modułów. Dla większości polskich dachów skośnych optymalny odstęp wynosi 10-15 cm, a dla dachów płaskich 15-20 cm. Wartość poniżej 10 cm oznacza realne straty uzysku rzędu 5-15%, powyżej 20 cm nie przynosi już wymiernych korzyści termicznych.

Decydując się na montaż, sprawdź w dokumentacji producenta modułów wartość minimalną i wpisz ją do umowy z wykonawcą. Upewnij się, że projekt uwzględnia strefę wiatrową i śniegową właściwą dla lokalizacji. Poproś o pomiar odległości w trzech punktach instalacji przy odbiorze. Zachowaj protokół pomiaru jako element dokumentacji gwarancyjnej.

Prawidłowy odstęp paneli od dachu to jeden z kilkunastu parametrów decydujących o uzysku instalacji, ale jedyny, który można łatwo skontrolować wzrokowo i który nie wymaga demontażu. Warto poświęcić mu kilka minut przy odbiorze, bo w perspektywie 25 lat eksploatacji różnica między 10 a 15 cm odstępu przekłada się na kilkanaście tysięcy złotych.

Źródła danych i norm: PN-EN 62446-1:2016 (wymagania dla dokumentacji, odbiorów i przeglądów instalacji PV), PN-EN 62446-3 (minimalizacja zagrożeń pożarowych), PN-EN 13501-1 (klasyfikacja ogniowa wyrobów budowlanych), IEC 61215 (parametry mechaniczne i termiczne modułów krystalicznych), Eurokod 1 PN-EN 1991-1-4 (obciążenia wiatrem), raporty branżowe Instytutu Energetyki Odnawialnej (IEO) oraz Polskiego Towarzystwa Fotowoltaiki. Współczynnik temperaturowy mocy modułów krzemowych: −0,35%/°C do −0,45%/°C (typowy zakres dla modułów mono- i polikrystalicznych dostępnych na rynku polskim).
