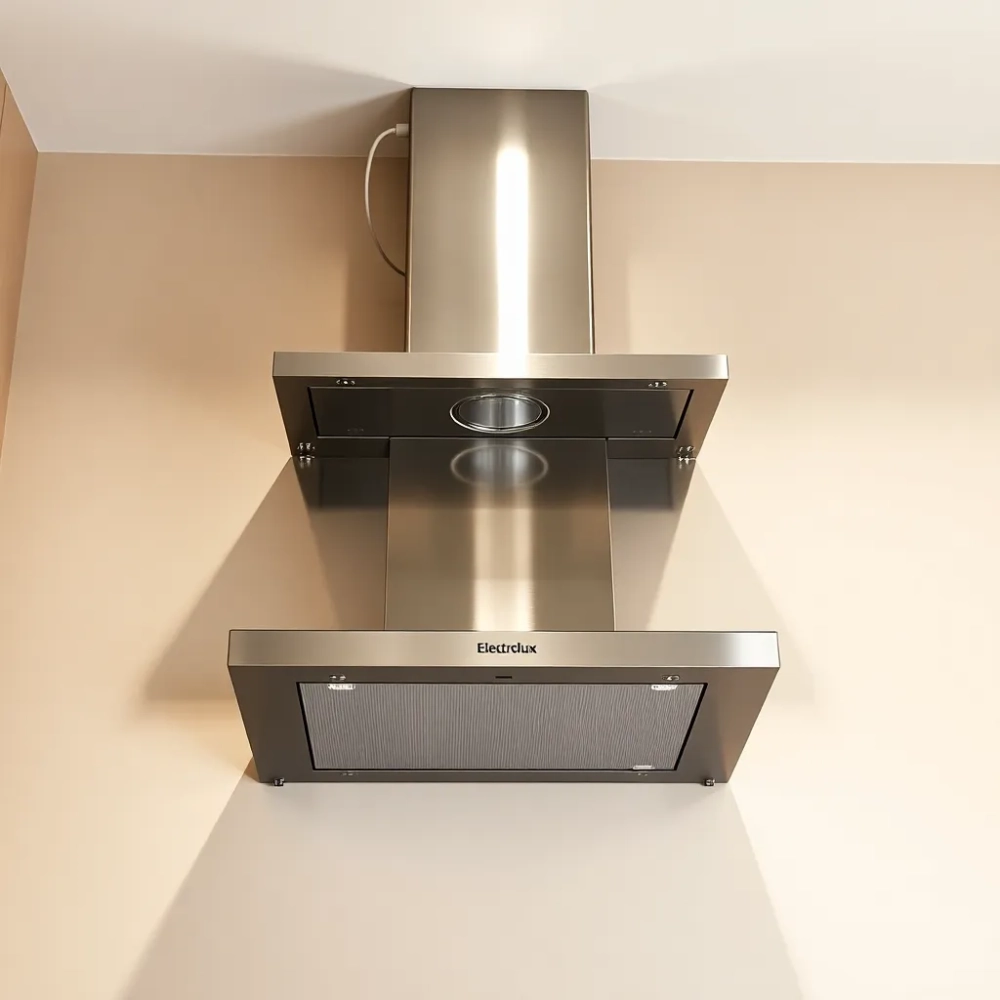

Montaż okapu kominowego Electrolux krok po kroku

Masz przed sobą kartkę techniczną okapu Electrolux, gęstwinę liter od A do P i rosnącą pewność, że bez serwisanta się nie obejdzie. Spokojnie: ten schemat montażu okapu kominowego da się rozszyfrować samodzielnie, jeśli wiesz, co która litera oznacza w praktyce i dlaczego akurat tyle milimetrów, a nie inaczej. Poniżej pełna legenda oznaczeń, konkretne zakresy wymiarów w milimetrach, minimalne odległości od płyty gazowej i indukcyjnej potwierdzone normą PN-EN 60335-2-31, a także checklista krok po kroku do wydruku, która przeprowadzi Cię od paczki do działającego wyciągu.

• Wymiary i schemat montażu okapu kominowego Electrolux
• Jaka odległość okapu od płyty gazowej i indukcyjnej
• Recyrkulacja w okapie kominowym Electrolux
• Najczęstsze błędy przy montażu okapu kominowego

Wymiary i schemat montażu okapu kominowego Electrolux

Litery na rysunku to skróty myślowe producenta, ale każda niesie konkretną liczbę. Bez niej montaż okapu kominowego Electrolux zamienia się w zgadywanie: czy uchwyt L pasuje do otworu M, czy odwrotnie. Poniżej rozbicie na bloki, z przykładowymi zakresami w milimetrach spotykanymi w popularnych seriach 60 cm i 90 cm.

Wymiary samej obudowy

I głębokość okapu mierzona od przedniej krawędzi do tylnej ścianki. W modelach 60 cm najczęściej 470-510 mm, w wersjach 90 cm 500-550 mm. Ta wartość determinuje, czy korpus zmieści się między szafkami wiszącymi bez kolizji z zawiasami.

J szerokość to rozstaw skrajnych punktów obudowy, zwykle 600 mm lub 900 mm. Dobierasz ją do płyty: okap nie może być węższy niż pole grzewcze, bo zacznie ciągnąć opary z boku, zamiast je wychwytywać.

K wysokość korpusu bez dekoracyjnego komina. Waha się od 250 mm w niskich kuchniach do 400 mm w modelach z wbudowanym silnikiem. Od tej wartości odejmujesz później odległość od płyty, żeby wiedzieć, ile miejsca zostanie na komin maskujący.

F wysokość sekcji silnika, czyli odległość od spodu obudowy do osi wentylatora. Typowo 120-180 mm. Jeśli silnik siedzi nisko, łatwiej poprowadzisz kanał bez kolanek 90°.

Rozmieszczenie lamp

A, B, C to pozycje punktów świetlnych. Odległość od krawędzi przedniej do pierwszej lampy wynosi zwykle 50-90 mm, rozstaw między kolejnymi 50-80 mm, a od tylnej krawędzi 110-180 mm. Taki układ daje równomierne oświetlenie pola grzewczego bez martwych stref.

Osłona kanału (komin maskujący)

D średnica przyłącza wentylacyjnego: 120 mm lub 150 mm. Dobór zależy od wydajności silnika: modele powyżej 550 m³/h wymagają króćca 150 mm, bo mniejszy przekrój generuje szum i spadek ciągu.

E wysokość górnej części komina (od przyłącza do sufitu): 400-700 mm.

G wysokość dolnej sekcji komina (od spodu korpusu do połączenia z E): 300-500 mm. Suma E+G to całkowita długość maskownicy, regulowana teleskopowo w zakresie 700-1200 mm dla standardowych sufitów 240-260 cm.

H całkowita wysokość montażu od płyty do górnej krawędzi komina: 650-1100 mm. To właśnie tę wartość porównujesz z wymiarem kuchni, zanim zaczniesz wiercić.

Punkty montażowe

L, M, N, O to otwory lub uchwyty mocujące. Liczba różni się między modelami: wersje kompaktowe mają dwa górne (L, M) i dwa dolne (N, O), większe nawet cztery w każdej strefie. Na schemacie wyglądają podobnie, ale górne służą do zawieszenia na ścianie, dolne do stabilizacji korpusu.

Wymagane odległości bezpieczeństwa

P odległość od płyty do spodu okapu dla kuchenek elektrycznych i indukcyjnych: minimum 500 mm. Dla płyt gazowych norma PN-EN 60335-2-31 zaleca 650 mm, choć wielu producentów dopuszcza 550-600 mm przy palnikach o mniejszej mocy.

R odległość od tylnej ściany do korpusu: 20-40 mm. Mniejsza wartość utrudnia przepływ powietrza i powoduje wibracje, większa psuje estetykę zabudowy.

Tabela wymiarów przykładowe wartości

Jaka odległość okapu od płyty gazowej i indukcyjnej

Minimalna odległość okapu od płyty to nie sugestia producenta, lecz wymóg bezpieczeństwa oparty na fizyce cieplnej. Płyta indukcyjna nagrzewa naczynie do 200-250°C, ale para wodna i tłuszcze wędrują w górę z prędkością 0,3-0,5 m/s: okap musi je przechwycić, zanim rozejdą się po kuchni. Płyta gazowa dokłada do tego otwarty płomień o temperaturze 800-1200°C, który potrafi stopić tworzywo sztuczne w ciągu kilku minut.

Wartości dla konkretnych typów płyt

Przy płycie indukcyjnej wystarczy 50 cm. Pole grzewcze nie emituje ciepła w stronę okapu, więc obudowa nie jest narażona na przegrzanie. Ważniejsza staje się efektywność pochłaniania oparów: zbyt nisko zawieszony okap zasysa zimne powietrze znad płyty i miesza je z tłuszczem, co obniża wydajność turbiny.

Przy płycie elektrycznej ceramicznej trzymaj się 50-55 cm. Szkło nagrzewa się do 300°C, więc okap odczuwa wyraźny strumień ciepła, ale bez ryzyka zapłonu.

Przy płycie gazowej konieczne jest 65 cm, a przy palnikach o mocy powyżej 3,5 kW nawet 70-75 cm. Otwarty płomień wytwarza spaliny, które muszą zdążyć ostygnąć i rozproszyć się, zanim trafią na filtry aluminiowe.

Odległość mierzysz od rusztu palnika lub szkła płyty do filtra aluminiowego (nie do dekoracyjnej krawędzi okapu). To ważne rozróżnienie, bo dolna listwa ozdobna może mieć 30 mm wysokości i sztucznie powiększyć dystans.

Recyrkulacja w okapie kominowym Electrolux

Recyrkulacja to tryb pracy bez komina: okap zasysa opary, przepuszcza je przez filtr metalowy (tłuszcz) i filtr węglowy (zapachy), a następnie zwraca oczyszczone powietrze z powrotem do kuchni. Tryb wyciąg wymaga kanału wentylacyjnego w ścianie zewnętrznej lub suficie. Nie każda kuchnia ma taki komfort.

Kiedy recyrkulacja jest jedyną opcją

W blokach z wentylacją mechaniczną wywiewną podłączenie okapu do wspólnego komina grozi zakłóceniem ciągu w łazienkach i toalecie. Administrator budynku może też zabronić ingerencji w kanał. W mieszkaniach na ostatnim piętrze bez komina w ścianie nośnej jedynym sensownym rozwiązaniem bywa właśnie filtr węglowy.

Jak dobrać filtr węglowy do modelu

Filtr węglowy dobiera się po numerze PNC (Product Number Code), dziewięcio- lub jedenastoznakowym identyfikatorze na tabliczce znamionowej okapu. Ten sam model wizualnie może mieć trzy różne wersje silnika, a każda wymaga innego filtra. Wpisanie PNC na stronie producenta w sekcji akcesoriów pokazuje kompatybilne filtry w 100% pewnością.

Jak często wymieniać filtr węglowy

Standardowy filtr węglowy zachowuje skuteczność przez 3-6 miesięcy przy codziennym gotowaniu i 8-12 miesięcy przy rzadszym użytkowaniu. Filtr aktywny z aktywowanym absorbentem może pracować do 12 miesięcy, ale traci zdolność pochłaniania zapachów stopniowo, nie skokowo. Sygnałem ostrzegawczym jest zapach smażonego jedzenia utrzymujący się w kuchni dłużej niż 15 minut po wyłączeniu okapu.

Skuteczność recyrkulacji w praktyce

Recyrkulacja usuwa 60-75% tłuszczu i 50-80% zapachów w zależności od klasy filtra węglowego. Wyciąg z kanałem na zewnątrz osiąga 95-98% tłuszczu i 100% zapachów. Jeśli kuchnia łączy się z salonem otwartym, a gotowanie obejmuje intensywne smażenie, recyrkulacja może nie wystarczyć do komfortu domowników.

Najczęstsze błędy przy montażu okapu kominowego

Instrukcja producenta wygląda przejrzyście, dopóki nie zaczniesz wiercić. Pięć pułapek powtarza się w praktyce montażowej regularnie, niezależnie od doświadczenia domowego majsterkowicza.

Mylenie rozstawu uchwytów L i O

Górny uchwyt ścienny (L) i dolny uchwyt stabilizujący (O) mają identyczną literę w różnych miejscach schematu, ale różne położenie na ścianie. L wisi na wysokości 160-180 cm od podłogi, O na 130-150 cm. Pomylenie rozstawu kończy się wierceniem otworów w złych miejscach i koniecznością maskowania kołków.

Ignorowanie minimalnej odległości od gazu

Wielu montażystów ustawia okap na 55 cm dla płyty gazowej, powołując się na ogólne zalecenie producenta. Konkretny model może jednak wymagać 65 cm lub więcej. W praktyce dziewięć na dziesięć usterek gwarancyjnych związanych z przegrzaniem wynika z montażu zbyt blisko palnika.

Zbyt długi kanał wentylacyjny

Każde kolanko 90° to strata wydajności silnika rzędu 10-15%. Kanał dłuższy niż 3 metry z dwoma zakrętami potrafi zredukować ciąg o 40%, przez co okap pracuje jak cichy wentylator zamiast skutecznego wyciągu. Jeśli musisz prowadzić kanał poziomo, użyj kolanek 45° zamiast 90°.

Pomijanie szczeliny powrotnej powietrza

Okap zasysa 300-600 m³ powietrza na godzinę w trybie intensywnym. Bez szczeliny w drzwiach lub oknie pomieszczenie tworzy podciśnienie, silnik traci moc, a kominek gazowy (jeśli jest) może cofnąć spaliny. Wystarczy uchylone okno 5-10 mm lub kratka nawiewna w dolnej części drzwi.

Montaż bez poziomnicy

Okap zawieszony z odchyleniem 2° na długości 90 cm wygląda krzywo i powoduje nierównomierne zbieranie tłuszczu. Filtr aluminiowy w najniższym punkcie nasącza się szybciej, w najwyższym pozostaje suchy i pachnie stęchlizną. Poziomica laserowa załatwia sprawę w trzydzieści sekund.

Jak wykorzystać schemat przed montażem checklista

• Zmierz odległość od płyty do sufitu i porównaj z zakresem H (650-1100 mm).
• Sprawdź średnicę istniejącego kanału wentylacyjnego (D): 120 czy 150 mm.
• Określ typ płyty i ustaw minimalną odległość P: 50 cm dla indukcyjnej, 65 cm dla gazowej.
• Oznacz na ścianie punkty L (górny uchwyt) i M (dolny uchwyt) zgodnie z rozstawem J.
• Sprawdź, czy korpus o głębokości I zmieści się między szafkami wiszącymi.
• Przygotuj kanał wentylacyjny o długości poniżej 3 metrów i maksymalnie jednym kolanku 90°.
• Zapewnij dopływ świeżego powietrza: uchylone okno lub kratka nawiewna.
• Sprawdź dostęp do gniazdka elektrycznego z uziemieniem w odległości do 1,5 metra od okapu.
• Przygotuj filtr węglowy (tryb recyrkulacji) lub sprawdź drożność komina (tryb wyciąg).
• Zawieś okap na poziomnicy laserowej, nie na oko.

Kiedy schemat nie wystarczy

Kanał wentylacyjny wychodzący zbyt nisko (poniżej 1,5 metra od podłogi) wymaga przebudowy szachtu lub instalacji okapu podszafkowego zamiast kominowego. Przebicie otworu w ścianie nośnej wymaga zgłoszenia lub pozwolenia na budowę, a w bloku z wielkiej płyty: zgody wspólnoty i projektu konstrukcyjnego. W takim wypadku pozostaje wizyta instalatora z uprawnieniami.

Montaż okapu kominowego Electrolux to w 80% przypadków praca dla jednej osoby z wiertarką udarową, poziomnicą i podstawowymi narzędziami. Pozostałe 20% wymaga fachowca od wentylacji, elektryki lub budowlanki, w zależności od ograniczeń kuchni. Pięć liczb, które warto zapamiętać: 50 cm od płyty indukcyjnej, 65 cm od gazu, 120/150 mm średnicy kanału, 3 metry maksymalnej długości kanału, 4-6 miesięcy żywotności filtra węglowego. Te wartości pokrywają 90% typowych instalacji w polskich kuchniach.

Źródła: norma PN-EN 60335-2-31 (bezpieczeństwo urządzeń domowych), PN-EN 13141 (wentylacja budynków), instrukcje montażowe producentów okapów kominowych dostępne na stronach serwisowych (np. electrolux.pl w sekcji wsparcia technicznego), dokumentacja PNC dla identyfikacji filtrów węglowych.
