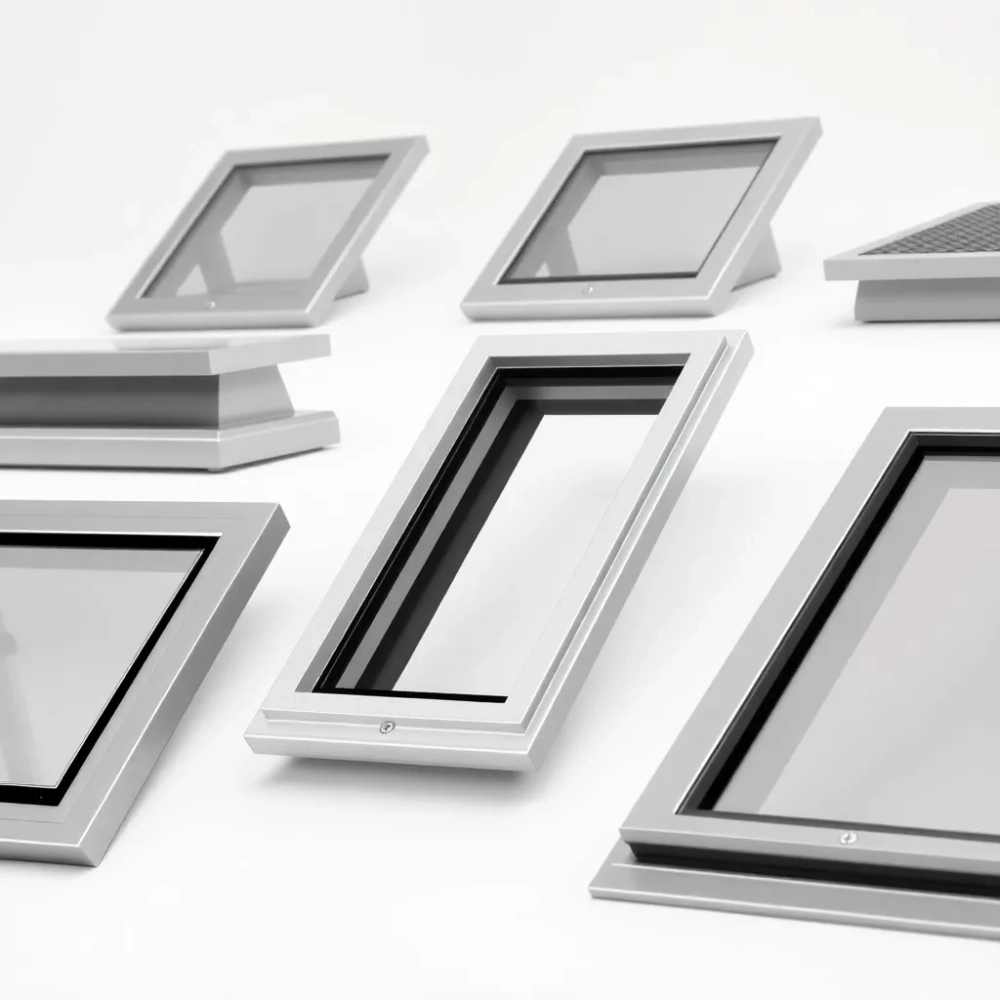

Nawiewniki do okien dachowych – koniec z parą i grzybem na poddaszu

Plamy na ościeżnicy, mokra tapeta przy skosie, zapach stęchlizny po przebudzeniu to codzienność tysięcy poddaszy, w których zamontowano szczelne okna bez żadnego nawiewnika do okien dachowych. Jesienią i zimą ciepłe, wilgotne powietrze z kuchni, łazienki i sypialni unosi się do góry, napotyka chłodną szybę i skrapla się w dokładnie tym miejscu, gdzie powstaje zagrzybienie. Rozwiązanie okazuje się zaskakująco proste: kontrolowany dopływ świeżego powietrza wbudowany w górną część skrzydła. Poniżej znajdziesz pełne, inżynierskie spojrzenie na to, jak działają takie nawiewniki, kiedy naprawdę są potrzebne i czym różnią się od rozwiązań alternatywnych.

• Nawiewnik w oknie dachowym OptiLight TLP-V co nowego?
• Kiedy warto zamontować okno dachowe z nawiewnikiem?
• Montaż i regulacja nawiewnika w oknie dachowym krok po kroku
• Nawiewnik okienny a wentylacja poddasza bez rekuperacji
• Najczęstsze pytania inwestorów
• Kiedy inwestycja w nawiewnik naprawdę się opłaca

Nawiewnik w oknie dachowym OptiLight TLP-V co nowego?

Model OptiLight TLP-V to okno z tworzywa wzbogacone o zintegrowany nawiewnik umieszczony w górnej części skrzydła. W odróżnieniu od wcześniejszej wersji TLP, nowy wariant ma regulowaną przepustnicę pozwalającą ustawić strumień powietrza w zakresie od około 5 do 35 m³/h przy ciśnieniu 10 Pa. Dla przeciętnej sypialni o kubaturze 30 m³ oznacza to pełną wymianę powietrza co 50-90 minut bez otwierania okna.

Konstrukcja opiera się na perforowanej blasze stalowej osłoniętej filtrem klasy G3, który zatrzymuje pyłki i kurz o wielkości powyżej 10 µm. Dzięki temu do wnętrza trafia powietrze oczyszczone z najgrubszych zanieczyszczeń, ale wciąż na tyle świeże, by obniżyć stężenie CO₂ z poziomu 1500-2000 ppm (typowego dla zamkniętej sypialni) do 600-800 ppm. Z punktu widzenia fizyki budowli najważniejszy jest jednak fakt, że nawiewnik wpuszcza powietrze pod sufitem, a nie przy podłodze. Zimą ta pozornie drobna różnica eliminuje nieprzyjemne odczucie „ciągnięcia po nogach".

Przepustnica działa na zasadzie klapki z uszczelką EPDM, którą obsługuje się ręcznie za pomocą uchwytu w górnej części ościeżnicy. Pozycje: zamknięta, mikro (3-5 m³/h), standard (15-20 m³/h), maksymalna (do 35 m³/h). Mechanizm zaprojektowano tak, by przy silnym wietrze klapka nie otwierała się samoczynnie odpowiada za to sprężyna dociskowa dobrana do średniego parcia wiatru w Polsce, czyli około 0,6 kPa.

Parametry techniczne, które faktycznie mają znaczenie

Zwróć uwagę na trzy rzeczy. Po pierwsze, Uw okna spadło o 0,1 W/(m²·K) względem poprzednika, co przy powierzchni 1,2 m² daje roczną oszczędność ciepła rzędu 4-6 kWh. Po drugie, klasa akustyczna 32 dB jest wystarczająca nawet przy ruchliwej ulicy, o ile odległość od elewacji przekracza 25 m. Po trzecie, filtr G3 wymaga czyszczenia co 6-9 miesięcy to jeden z najczęstszych powodów, dla których użytkownicy mylnie uważają, że nawiewnik „nie działa".

Kiedy warto zamontować okno dachowe z nawiewnikiem?

Obecność nawiewnika staje się koniecznością w pomieszczeniach, w których jednocześnie zachodzą trzy warunki: wilgotność względna regularnie przekracza 60%, brak mechanicznej wentylacji wywiewnej (rekuperatora), a okno jest szczelne klasy 3 lub 4 wg PN-EN 12207. Sypialnia, łazienka z otwartą wentylacją oraz kuchnia połączona z salonem to najczęstsze przypadki. Na poddaszu z kilkoma oknami dachowymi warto rozważyć montaż nawiewnika w co drugiej sypialni, by zapewnić przepływ powietrza „od nawiewu do wywiewu".

Inwestorzy remontujący starsze poddasza często popełniają ten sam błąd: wymieniają okna na nowoczesne, szczelne modele, ale pozostawiają grawitacyjną wentylację kanałową, która przy szczelnej stolarce praktycznie nie działa. Różnica ciśnień potrzebna do naturalnego ciągu kominowego wynosi zaledwie 1-3 Pa, a szczelne okno eliminuje zasilanie powietrzem. Efekt? Kanał wentylacyjny „ciągnie" coraz słabiej, aż wreszcie zaczyna cofać powietrze z kominów sąsiadów to prosta droga do odorów i smogu z zewnątrz.

Z punktu widzenia przepisów polskie warunki techniczne (WT 2022, § 57) wymagają strumienia 30 m³/h na osobę w sypialni oraz 50 m³/h w kuchni z kuchenką gazową. W praktyce dom z czteroosobową rodziną potrzebuje łącznie 350-500 m³/h świeżego powietrza. Pojedynczy nawiewnik w oknie dachowym pokrywa około 20-35 m³/h zatem jedno okno wystarczy na jedną sypialnię, ale w salonie potrzeba już dwóch lub połączenia z nawiewnikiem ściennym.

Montaż i regulacja nawiewnika w oknie dachowym krok po kroku

Sam nawiewnik nie wymaga osobnego montażu, jeśli okno dostarczamy z fabrycznie wbudowanym modułem wszystko, co trzeba zrobić, to ustawić klapkę i co jakiś czas wyczyścić filtr. Jeśli natomiast wymieniamy okno bez nawiewnika na model TLP-V, ekipa monterska musi zdemontować skrzydło, odkręcić górną zaślepkę ościeżnicy i zamontować kompletną kasetę nawiewnika. Czas robocizny: 25-40 minut na jedno okno.

Prawidłowe ustawienie strumienia

Zacznij od pozycji „standard" przez pierwsze 7 dni. Miernik CO₂ (tani, za około 80-120 zł) pozwala szybko zweryfikować, czy strumień jest wystarczający jeśli rano poziom spada poniżej 800 ppm, ustawienie jest prawidłowe. Gdy utrzymuje się powyżej 1200 ppm, przejdź na pozycję „maks.". Jeśli w sypialni pojawia się odczucie chłodu przy temperaturze zewnętrznej poniżej -10°C, cofnij klapkę o jeden stopień. Tak reguluje się urządzenie, które w przeciwieństwie do mikrowentylacji pozwala zachować pełną szczelność okna przy jednoczesnym, kontrolowanym przepływie powietrza.

Filtr G3 czyści się co 6-9 miesięcy ciepłą wodą z kroplą płynu do naczyń. Po wyjęciu kasety wyschnięcie trwa około 2 godziny. Nie używaj odkurzacza, bo rozciąga włókna filtra i obniża jego klasę.

Najczęstszy błąd: całkowite zamknięcie nawiewnika zimą z obawy przed utratą ciepła. To pułapka szczelne pomieszczenie bez wymiany powietrza wychładza się wolniej niż wentylowane, ale gromadzi wilgoć, która następnie skrapla się na szybie i w narożnikach. Efekt: zagrzybienie w ciągu 2-3 sezonów.

Nawiewnik okienny a wentylacja poddasza bez rekuperacji

Rekuperator odzyskuje 70-90% ciepła z wywiewanego powietrza, a sam nawiewnik w oknie dachowym nie odzyskuje nic wprowadza zimne powietrze z zewnątrz bezpośrednio do wnętrza. Różnica w rachunku za ogrzewanie sięga 800-1500 zł rocznie w domu 150 m². Mimo to nawiewnik okienny ma istotną przewagę w trzech sytuacjach: brak miejsca na centrale wentylacyjną, wynajmowane mieszkanie, brak możliwości prowadzenia kanałów przez strop. Kosztuje też 250-450 zł za sztukę z montażem, wobec 18 000-35 000 zł za kompletny rekuperator.

Porównanie realne, nie marketingowe

Mikrowentylacja, czyli uchylenie skrzydła na 2-3 mm, brzmi jak darmowe rozwiązanie, ale w praktyce jest najgorszym z możliwych. Zimą przepływ jest niekontrolowany, sięga 60-100 m³/h przy wietrze 5 m/s, a jednocześnie towarzyszy mu hałas 40+ dB i wyraźne przeciągi. Nawiewnik okienny przy tym samym wietrze ogranicza strumień do deklarowanych 35 m³/h, a klasa akustyczna utrzymuje się na poziomie 32 dB.

Przy podejmowaniu decyzji sprawdź wysokość okapu dachu. Jeśli okno dachowe znajduje się niżej niż 1,8 m od podłogi, nawiewnik w górnej części skrzydła trafia powietrze dokładnie na poziom twarzy śpiącej osoby. W takiej sytuacji lepiej sprawdza się nawiewnik ścienny umieszczony przy podłodze, ale za to nieco dalej od łóżka.

Kiedy sam nawiewnik do okien dachowych nie wystarczy? Gdy poddasze przekracza 120 m², a w domu mieszka więcej niż cztery osoby, strumień generowany przez okna sięga 100-140 m³/h, podczas gdy potrzeby to 350-500 m³/h. Różnicę pokryje wentylacja mechaniczna, w której nawiewnik okienny staje się elementem wspomagającym np. nawiewem do sypialni, podczas gdy kuchnia i salon mają osobne kanały nawiewne.

Normy i przepisy

Szczelność okien reguluje norma PN-EN 12207 (klasy 1-4), izolacyjność akustyczną PN-EN ISO 717-1, a strumień powietrza w budynkach mieszkalnych Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225, § 57). Przy klasie okna 4 nawiewnik jest absolutnie niezbędny, przy klasie 3 zalecany. Klasa akustyczna nawiewnika powinna wynosić co najmniej 30 dB, jeśli odległość od drogi przekracza 50 m, oraz 35+ dB przy bliższej zabudowie.

Najczęstsze pytania inwestorów

Czy nawiewnik w oknie dachowym nadaje się do łazienki? Tak, pod warunkiem że w pomieszczeniu jest wentylacja wywiewna kanałowa. Nawiewnik wpuszcza suche powietrze z zewnątrz, które miesza się z parą i jest wyciągane przez kanał. Bez wywiewu para nie ma dokąd uciec i nawiewnik tylko pogarsza sytuację.

Jak odróżnić filtr czysty od zużytego? Czysty filtr G3 jest biały i przepuszcza światło. Zużyty żółto-szary, matowy, światło przechodzi przez niego słabo. Prosty test: przyłóż filtr do latarki. Gdy nie widać wyraźnego konturu światła, czas na czyszczenie.

Czy nawiewnik można zamontować w każdym wieku okna dachowego? W starszych oknach PCV nawiewnik można zamontować, o ile górna część ościeżnicy ma zdejmowaną zaślepkę. W oknach drewnianych po 2005 roku zazwyczaj też, wcześniejsze wymagają frezowania, co jest nieopłacalne.

Ile kosztuje kompletne okno z nawiewnikiem? W zależności od rozmiaru od 1 800 do 3 400 zł za sztukę z kołnierzem i montażem. W przeliczeniu na m² okna daje to 1 200-2 100 zł/m². Dla porównania okno bez nawiewnika to 1 100-1 900 zł/m².

Kiedy inwestycja w nawiewnik naprawdę się opłaca

Zwrot z inwestycji w nawiewnik w oknie dachowym jest trudny do policzenia wprost, ale łatwy do oszacowania pośrednio. Koszt usunięcia zagrzybienia z poddasza o powierzchni 60 m² to 12 000-25 000 zł (odgrzybianie chemiczne, osuszanie, ponowna izolacja, malowanie). Koszt zestawu nawiewników do trzech okien to 1 500-2 500 zł z montażem. Rachunek jest prosty: każdy sezon bez wentylacji w szczelnym oknie to rosy ruletka.

Drugą, mniej oczywistą korzyścią jest jakość snu. Stężenie CO₂ powyżej 1000 ppm przez 6-8 godzin snu powoduje mikroprzebudzenia, uczucie zmęczenia i ból głowy po przebudzeniu. Badania prowadzone w budynkach pasywnych pokazują, że kontrolowany nawiew obniża to stężenie o 30-50%, a subiektywna jakość snu wzrasta o 1-2 punkty w skali Pittsburgh Sleep Quality Index. To przekłada się na lepszą koncentrację w ciągu dnia wartość trudna do wyceny, ale odczuwalna codziennie.

Dane techniczne i normatywne: PN-EN 12207 (szczelność okien), PN-EN ISO 717-1 (izolacyjność akustyczna), PN-EN 13141-1 (przepływ powietrza przez nawiewniki), Rozporządzenie Ministra Rozwoju i Technologii z 2022 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225). Materiały źródłowe: katalogi techniczne producentów okien dachowych, raporty ITB dotyczące wentylacji budynków mieszkalnych, dane pomiarowe z domów pasywnych publikowane przez Polski Instytut Budownictwa Pasywnego.
