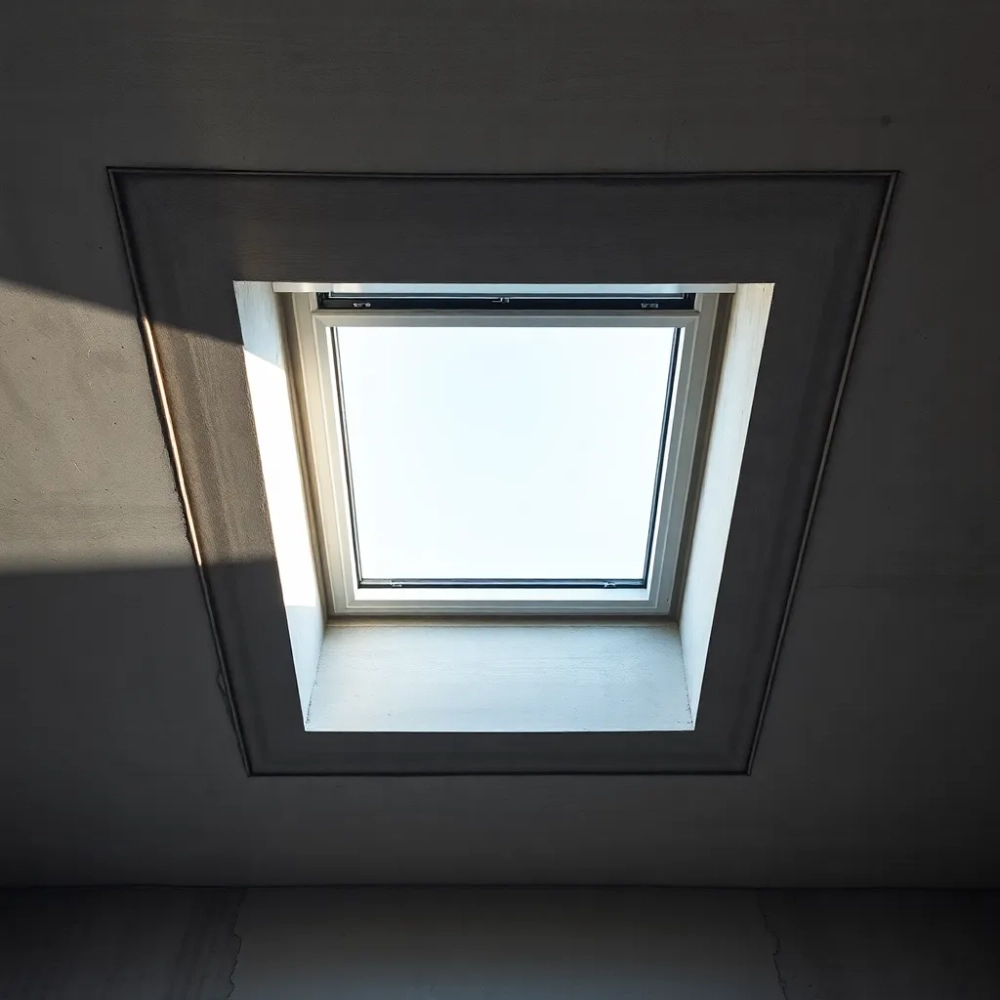

Obróbka okna dachowego w stropie betonowym bez błędów

Strop betonowy z oknem dachowym to jedno z tych rozwiązań, które potrafi odmienić wnętrze bez kosztownej przebudowy. Wpuszcza światło z góry, daje wentylację i architektoniczny charakter, a jednocześnie stanowi poważne wyzwanie wykonawcze. Źle wycięty otwór, przerwana ciągłość izolacji albo pominięta paroizolacja potrafią zamienić efekt „wow” w zacieki, mostki termiczne i straty ciepła liczone w setkach złotych rocznie.

• Rodzaje okien do stropu betonowego, które warto znać
• Montaż okna w stropie betonowym krok po kroku
• Izolacja i szczelność okna dachowego w stropie betonowym
• Najczęstsze błędy przy obróbce okna w stropie betonowym
• Przeglądy, konserwacja i eksploatacja
• Pytanie decyzyjne: które okno wybrać?

Najczęstszy błąd polega na traktowaniu okna w stropie jak zwykłego świetlika połaciowego, gdzie producent dostarcza gotowy kołnierz. W stropie betonowym kołnierza nie ma. Trzeba go zbudować samodzielnie z materiałów paroizolacyjnych, termoizolacyjnych i konstrukcyjnych, pilnując ciągłości warstw oraz szczelności na granicy trzech środowisk: betonu, ocieplenia i powietrza wewnętrznego. Różnica między poprawnym a „prawie poprawnym” montażem wynosi nawet 1,2 W/m²K współczynnika U, co przy powierzchni 1 m² oznacza kilkunastoprocentową zmianę zapotrzebowania budynku na ciepło.

Poniższy poradnik prowadzi od wyboru konkretnego typu okna, przez pełną procedurę montażu krok po kroku, aż po przeglądy eksploatacyjne. Wszystkie liczby i wymagania oparte są na obowiązujących normach PN-EN 1873, warunkach technicznych WT 2021 oraz kartach katalogowych wiodących producentów, więc traktują go jako roboczy dokument na budowie.

Rodzaje okien do stropu betonowego, które warto znać

Zanim sięgniemy po wiertło, trzeba wybrać produkt dopasowany do funkcji pomieszczenia. Świetlik punktowy sprawdza się nad klatką schodową, kopuła otwierana nadaje się do łazienki, a tunel doświetla korytarz, do którego nie da się doprowadzić okna pionowego. Każdy z tych elementów pracuje w innym zakresie obciążeń i wymaga innego przygotowania otworu.

Najbardziej uniwersalne pozostają świetliki punktowe ze szkłem akrylowym lub poliwęglanowym osadzonym w ramie PVC lub aluminiowej. Współczynnik przenikania ciepła dla wersji referencyjnych oscyluje w granicach 1,0-2,2 W/m²K, a kopuła podwójna potrafi obniżyć tę wartość do ok. 0,9 W/m²K dzięki dodatkowej komorze powietrznej. Świetliki stałe (nieotwierane) są tańsze o 30-40% od wersji z siłownikiem i nie wymagają prowadzenia kabla zasilającego, co ma znaczenie przy stropach, w których poprowadzenie instalacji jest utrudnione.

Świetliki tunelowe rządzą się własną fizyką. Światło nie przechodzi przez szybę, lecz odbija się od wewnętrznych ścianek rury o współczynniku odbicia powyżej 99%. Dlatego rura sztywna daje o 20-30% więcej światła niż wersja elastyczna, choćby ta ostatwa łatwiej omijała belki i instalacje. Długość tunelu nie powinna przekraczać 6 m w budynku mieszkalnym, bo każdy dodatkowy metr pochłania ok. 8% strumienia świetlnego.

Kopuły otwierane sprawdzają się wszędzie tam, gdzie potrzebny jest naturalny ciąg wentylacyjny. Mechanizm otwierający to najczęściej siłownik łańcuchowy 12 V lub 24 V, zasilany z dedykowanego zasilacza. Warto pamiętać, że kopuła z funkcją wentylacji daje przepływ powietrza rzędu 20-35 m³/h, więc przy nadrzędnym zadaniu doświetlenia samo jej otwarcie generuje niewielką, ale niezerową stratę ciepła przez nieszczelność obwiedni.

Najnowszą grupę stanowią okna płaskie do stropów, zwane też walk-on. Ich konstrukcja przewiduje chodzenie po szybie, więc hartowane szkło laminowane o grubości 16-25 mm przenosi obciążenia do 150 kg/m². To rozwiązanie premium, ale jednocześnie jedyne, które pozwala wyjść na dach płaski bez budowy dodatkowego tarasu.

Wyłazy dachowe to osobna kategoria produktów. Ich zadaniem nie jest doświetlenie, lecz umożliwienie bezpiecznego wyjścia serwisowego na dach. Norma PN-EN 14975 precyzuje wymiary minimalne 400×600 mm, obciążenie 150 kg oraz kąt otwarcia co najmniej 70°. Montaż wyłazu w stropie betonowym traktowany jest jak montaż okna, więc cała dalsza procedura obróbki obowiązuje również tutaj.

Tabela porównawcza typów okien do stropu betonowego

Kiedy unikać konkretnego rozwiązania

Kopuły poliwęglanowe nie wybaczają braku osłon przeciwsłonecznych w pomieszczeniach na południe, bo transparentność spada, ale zyski cieplne rosną o 15-20% względem szyby zespolonej. Świetlików tunelowych nie stosuje się nad pomieszczeniami, w których potrzebny jest widok nieba, ponieważ dają jedynie plamę rozproszonego światła. Okien walk-on nie montuje się w stropach o grubości poniżej 18 cm, bo brak miejsca na pełną izolację obwiedni.

Montaż okna w stropie betonowym krok po kroku

Sam montaż dzieli się na sześć etapów, w których błąd na którymkolwiek etapie rzutuje na wszystkie następne. W praktyce wykonawczej wyznaczenie otworu trwa krócej niż przygotowanie dokumentacji, więc warto zaczynać od deski kreślarskiej, nie od szlifierki.

Etap 1. Wyznaczenie i wycięcie otworu

Otwór musi być większy od wymiaru nominalnego okna o 30-50 mm z każdej strony, co daje przestrzeń na klin dystansowy i piankę montażową. Cięcie wykonuje się piłą diamentową lub techniką wiercenia szeregowego, unikając udaru, który mikropęknięcia wprowadza w głąb stropu. Każda mikropęknięcia osłabia strop w strefie przypodporowej, więc narzędzia udarowe wchodzą do gry dopiero po konsultacji z konstruktorem.

Rzeczywisty wymiar otworu weryfikujemy po wycięciu, a nie przed. Tolerancja ±5 mm wystarcza, ale różnica powyżej 15 mm oznacza konieczność zastosowania szerszej ramy adaptera lub klinów kompensacyjnych. W budynku o stropie 25 cm i module 6 m, świetlik 600×600 mm obciąża konstrukcję dodatkowo ok. 45 kg, więc nośność trzeba potwierdzić obliczeniami w przypadku stropów sprężonych.

Etap 2. Montaż podstawy i ramy adaptacyjnej

Rama adaptacyjna z PVC lub aluminium mocowana jest do betonu kotwami mechanicznymi co 150-200 mm. Rozstaw kotew zależy od ciężaru kopuły. Przy świetliku ważącym 12 kg obwiednia ma 4,8 m, a więc jedna kotwa przypada średnio na 0,4 m obwodu. Kołki osadzane są w otworach wierconych prostopadle do powierzchni stropu, bo kąt odchylenia powyżej 5° obniża nośność o 25%.

Kotwy muszą być ze stali nierdzewnej albo ocynkowane ogniowo, bo w stropie nad pomieszczeniem wilgotnym różnica potencjałów między aluminium ramy a czarną stalą kołka wznieca korozję kontaktową w ciągu 2-3 lat. Rama adaptacyjna jest zawsze z materiału kompatybilnego z ramą okna, a jej zadaniem jest przenieść obciążenie z przeszklenia na konstrukcję bez naprężeń.

Etap 3. Izolacja termiczna

Ciągłość izolacji przerywanej otworem odtwarza się pianką PUR lub wkładką z XPS. Lambda pianki wynosi 0,024-0,028 W/mK, a więc warstwa 40 mm zastępuje ok. 80 mm wełny. Stosuje się wyłącznie piankę niskoprężną, bo klasyczna montażowa przy 30% rozprężeniu potrafi wygiąć ramę świetlika o 2-3 mm. Izolację wypełnia się szczelnie, bez przerw, które później tworzą mostki termiczne widoczne jako wykropliny na styku strop-okno.

W budynku pasywnym warstwa izolacji rośnie do 60-80 mm, co oznacza konieczność zastosowania profilu termicznego w ramie adaptacyjnej. Bez niego różnica temperatury na wewnętrznej krawędzi szyby spada poniżej punktu rosy 12,6°C, a skroplona woda zaczyna ściekać po ramie.

Etap 4. Paroizolacja i uszczelnienie

Paroizolacja od strony wnętrza to folia PE 0,2 mm lub membrana EPDM, klejona do ramy taśmą butylową. Paroizolację wywija się na ścianę co najmniej 100 mm i łączy z paroizolacją ścienną na zakładkę 50 mm. Każdy przekłuty otwór w folii to kanał, przez który wilgotne powietrze wędruje do warstwy izolacji, więc taśma butylowa chroni tu nie mniej niż sama folia.

Uszczelnienie zewnętrzne natomiast to membrana paroprzepuszczalna, zamykająca wtargnięcie wody z topniejącego śniegu i gradu. Dylatacja między membraną a betonem wynosi 8-10 mm i jest wypełniona kit trwale elastycznym klasy 25 LM. Kit zamiast sztywnego silikonu akceptuje ruchy termiczne rzędu ±25% szerokości spoiny, a w stropie poddachowym różnice temperatur sięgają 70°C między latem a zimą.

Etap 5. Montaż kopuły i szyby

Kopułę lub pakiet szybowy osadza się po stwardnieniu pianki, czyli po minimum 24 godzinach. Wcześniejszy montaż prowadzi do deformacji ramy w wyniku ekspansji pianki. Docisk zapewnia listwa dociskowa z uszczelką EPDM wciskana w profil ramy. Moment dokręcania śrub dociskowych waha się od 3 do 6 Nm, a powyżej 8 Nm profil zaczyna płynąć plastycznie.

Etap 6. Wykończenie od wewnątrz

Ostatnim etapem jest zabudowa z płyt g-k, kasetonów lub listew styropianowych. Zabudowa zakrywa ramę adaptacyjną i jednocześnie chroni paroizolację przed uszkodzeniami mechanicznymi. Szczelina wentylacyjna między zabudową a stropem zachowuje 15-20 mm, co pozwala na swobodny obieg powietrza i odprowadzenie ewentualnej wilgoci resztkowej.

Diagram kolejności prac

1. Wytyczenie i kontrola nośności stropu
2. Wycięcie otworu piłą diamentową
3. Montaż ramy adaptacyjnej z kotwieniem
4. Wypełnienie szczeliny pianką PUR
5. Naklejenie paroizolacji wewnętrznej
6. Uszczelnienie membraną EPDM na zewnątrz
7. Montaż kopuły lub pakietu szybowego
8. Wykończenie zabudowy wewnętrznej

Izolacja i szczelność okna dachowego w stropie betonowym

Przerwanie ciągłości izolacji to miejsce, w którym najczęściej rodzą się problemy eksploatacyjne. Przy stropie betonowym mamy do czynienia z materiałem o wysokiej pojemności cieplnej, więc punkt, w którym stykają się beton i rama, zachowuje się jak radiacyjna pułapka ciepła. Bez ciągłej warstwy izolacji temperatura na wewnętrznej krawędzi szyby spada, a skropliny pojawiają się już przy wilgotności 55%.

Aby tego uniknąć, izolacja obwodowa musi mieć grubość co najmniej 1/3 grubości izolacji ściany. W domu ocieplanym wełną 20 cm daje to 7 cm izolacji wokół okna, co przekłada się na współczynnik liniowy mostka ψ ≤ 0,15 W/mK. Każdy milimitr powyżej tej granicy oznacza już liniowe straty rzędu 6 kWh/m rocznie na każdym metrze obwodu okna.

Uszczelnienie trzeba rozróżnić od izolacji, bo pełnią różne funkcje fizyczne. Pierwsza chroni przed wodą i powietrzem, druga przed przepływem ciepła. W stropie betonowym zewnętrzna membrana paroprzepuszczalna pozwala wilgoci wydostać się na zewnątrz, ale jednocześnie blokuje deszcz i śnieg. Wewnętrzna paroizolacja odcina wilgotne powietrze w pomieszczeniu zanim dotrze do izolacji termicznej. Bez tej dychotomii w warstwie ocieplenia skrapla się para wodna i tworzy środowisko sprzyjające grzybom.

Zgodnie z PN-EN 1873 świetliki dachowe muszą spełniać wymóg wodoszczelności klasy 9A przy ciśnieniu 600 Pa. W praktyce oznacza to, że podczas ulewnego deszczu sterowanego wiatrem o sile 11 m/s membrana ani kit nie mogą przepuścić ani kropli. Woda wnikająca pod obróbkę nie znika sama. Podciąga kapilarnie do warstwy izolacji, a w ekstremalnych przypadkach pojawia się na stropie w pomieszczeniu.

Specyficzne wymagania stropu betonowego

Strop żelbetowy ma tolerancję wykonawczą rzędu ±10 mm na metrze, co utrudnia proste przyleganie ramy do krawędzi. W takich sytuacjach pomaga klin kompensacyjny z twardego XPS, który wyrównuje odchyłki do ±5 mm bez utraty ciągłości izolacji. Kliniści z pianki miękkiej kompresują się pod obciążeniem ramy i po roku użytkowania odsłaniają szczeliny widoczne jako zimne punkty w podczerwieni.

Strop na blasze trapezowej zachowuje się inaczej. Beton ma tu grubość często 6-10 cm, więc kotwy wchodzą zbyt płytko. W takich sytuacjach stosuje się kotwy wklejane żywicą na bazie epoksydów, których nośność dochodzi do 3,5 kN na kotwę M10. Każdy projekt zawierający taki strop wymaga wcześniejszych obliczeń i próby wyrywania kotwy w wybranym punkcie.

Najczęstsze błędy przy obróbce okna w stropie betonowym

Nawet doświadczeni dekarze wchodzą w strop betonowy z nawykami wyniesionymi z dachów skośnych. Efektem jest siedem powtarzalnych błędów, które pojawiają się w niemal każdym audycie powykonawczym. Każdy z nich ma swoją fizyczną przyczynę i konkretne, sprawdzone rozwiązanie.

Błąd 1. Cięcie otworu bez sprawdzenia zbrojenia

Wiercenie otworu diamentowego przez strop trafiające na pręt zbrojeniowy o średnicy powyżej 12 mm to częsta sytuacja w budynkach sprzed 2000 roku. Skutkiem jest konieczność przesunięcia okna, bo przecięcie pręta zmniejsza nośność stropu o 8-15%. Rozwiązaniem jest użycie wykrywacza zbrojenia przed cięciem oraz wyznaczenie trasy omijającej pręty. W stropach gęsto zbrojonych przesunięcie czasem sięga 150-200 mm względem pierwotnego planu.

Błąd 2. Zbyt ciasna tolerancja otworu

Rama adaptacyjna z luzem mniejszym niż 20 mm po każdej stronie nie pozwala na prawidłowe rozprowadzenie pianki. Efektem są pęcherze powietrza w izolacji oraz jej nieciągłość. Norma PN-EN 1873 zaleca luz 30-50 mm w zależności od wymiaru nominalnego okna. Cięcie diamentowe toleruje ±2 mm i zawsze weryfikowane jest po wyjęciu rdzenia.

Błąd 3. Brak ciągłości paroizolacji

Najczęstszy defekt wykrywany kamerą termowizyjną. Paroizolacja wywinięta na ścianę, ale połączona na styk zamiast na zakładkę, tworzy szczelinę, przez którą wilgoć wędruje do warstwy ocieplenia. Po 2-3 latach w miejscu tym pojawia się grzyb i odparzona farba. Rozwiązaniem jest taśma butylowa na zakładach i dokładne dociśnięcie wałkiem.

Błąd 4. Użycie pianki montażowej zamiast niskoprężnej

Pianka wysokoprężna podczas ekspansji potrafi wygiąć ramę świetlika o 3-4 mm, co powoduje nieszczelność przy listwie dociskowej. W skrajnych przypadkach rama pęka. Pianka niskoprężna oznacza ekspansję 30-50%, co pozwala na kontrolowane wypełnienie szczeliny. Różnica cenowa między nimi wynosi kilkanaście złotych, ale skutki błędu liczone są w tysiącach.

Błąd 5. Pominięcie hydroizolacji przy krawędzi

Woda spływająca po membranie dachowej trafia na krawędź otworu i przy braku fartucha EPDM podciąga kapilarnie pod ramę. Rozwiązaniem jest wywinięcie membrany na ściankę otworu do wysokości 50 mm i dodatkowa listwa dociskowa przy krawędzi. Pominięcie tego elementu prowadzi do zacieków widocznych dopiero po pierwszym większym deszczu.

Błąd 6. Brak dylatacji między ramą a zabudową

Zabudowa z płyt g-k dochodząca bezpośrednio do ramy przenosi na ramę naprężenia wynikające z pracy stropu. Szczelina 15 mm wypełniona kitem akrylowym elastycznym absorbuje te ruchy, ale bez niej rama pęka w narożnikach. W budynkach z drewnianym stropem na legarach różnice pracy są jeszcze większe.

Błąd 7. Niewłaściwa kolejność prac dekarskich

Okno dachowe w stropie betonowym zamyka część połaci dachu przed położeniem hydroizolacji. Montaż okna po zakończeniu hydroizolacji wymaga jej rozcinania i ponownego łączenia, co generuje dodatkowe ryzyko nieszczelności. Prawidłowa kolejność to: hydroizolacja dachu → montaż okna → wykończenie. Każde odwrócenie kolejności odbija się na szczelności obróbki.

Kiedy konieczny jest projektant lub konstruktor:
• Strop sprężony lub kablobeton
• Rozpiętość powyżej 6 m bez żeber rozdzielczych
• Otwór większy niż 800×800 mm
• Lokalizacja w pasie przypodporowym (do 1,5 m od podpory)
• Wykrycie zbrojenia w osi planowanego otworu

Przeglądy, konserwacja i eksploatacja

Okno zamontowane poprawnie pracuje przez 25-30 lat bez większych ingerencji, ale wymaga drobnych przeglądów co 12 miesięcy. Zaniedbanie tego rytmu skraca żywotność uszczelek o połowę, a zacieków na stropie nie da się usunąć inaczej niż wymianą warstwy izolacji.

Przegląd roczny obejmuje ocenę stanu uszczelek EPDM pod listwą dociskową. Materiał EPDM traci elastyczność po 8-10 latach i wymaga wymiany profilowej, nie całego okna. Wystarczy zdjąć listwę dociskową, wyjąć starą uszczelkę i wcisnąć nową. Czas pracy przy jednym świetliku to ok. 30 minut, a koszt uszczelki to kilkanaście złotych.

Czyszczenie kopuły poliwęglanowej wymaga miękkiej ściereczki i wody z dodatkiem neutralnego pH. Środki zawierające aceton, amoniak lub rozpuszczalniki atakują powierzchnię i tworzą mikropęknięcia widoczne po 2-3 latach. Woda z detergentem i ściereczka z mikrofibry to kombinacja, która wystarcza do 90% zabrudzeń wynikających z miejskiego pyłu i piasku.

Wymiana pakietu szybowego w okrągłym świetliku punktowym wymaga ściągnięcia kopuły, odkręcenia listwy dociskowej i wyjęcia szyby na zewnątrz. W praktyce jest to operacja jednoosobowa trwająca 45-90 minut. Przy wymianie warto zdecydować się na pakiet o niższym Uw niż oryginalny, ponieważ ceny szyb zespolonych od 2015 roku spadły o 35-40%, a różnica w komforcie i rachunkach za ogrzewanie liczona jest w tysiącach kilowatogodzin rocznie.

Kiedy wezwać fachowca

Samodzielna wymiana uszczelek i czyszczenie kopuły to zadania dla właściciela. Pojawienie się skroplin, zacieków albo wyraźnych pęknięć na stropie w okolicy okna oznacza już problem hydroizolacji lub termoizolacji. W takiej sytuacji naprawa wymaga demontażu zabudowy i ingerencji w warstwy, więc powinna być powierzona ekipie dekarskiej z doświadczeniem w stropach betonowych, nie ogólnej ekipie remontowej.

Mechanizm otwierający siłownik łańcuchowy ma żywotność deklarowaną na 30 000 cykli. Przy czterech cyklach dziennie wystarcza na ponad 20 lat. Gdy siłownik zaczyna pracować niestabilnie, zaciąć się lub wydaje z siebie tarcie, wymianę przeprowadza się bez demontażu ramy. Czas pracy to ok. 20 minut, a koszt samego siłownika wynosi 350-700 zł w zależności od producenta.

Źródła danych i przepisy

W artykule wykorzystano następujące normy i regulacje:
• PN-EN 1873:2014 Świetliki dachowe z tworzywa sztucznego. Wymagania i metody badań.
• PN-EN 14975:2007 Wyłazy dachowe. Wymagania i badania.
• PN-EN ISO 10077-1 Właściwości cieplne okien, drzwi i żaluzji.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Warunki Techniczne WT 2021 wymagania dotyczące współczynnika U dla przegród.
• Europejska Norma Eurocode 2 (PN-EN 1992-1-1) projektowanie konstrukcji żelbetowych.

Pytanie decyzyjne: które okno wybrać?

Przed zakupem odpowiedz na trzy pytania. Pierwsze: czy potrzebujesz widoku nieba, czy tylko światła. Jeśli widoku, świetlik punktowy lub okno walk-on. Jeśli jedynie światła, tańszy będzie tunel lub kopuła nieprzezroczysta. Drugie: czy okno ma pełnić funkcję wentylacyjną. Jeśli tak, wybierz wersję otwieraną z siłownikiem 12 V. Trzecie: jaki jest dopuszczalny Uw dla twojej przegrody. W budynku pasywnym wymagane jest Uw ≤ 0,8 W/m²K, co zawęża wybór do najdroższych rozwiązań premium.

Odpowiedzi te zdecydowanie wpływają zarówno na cenę zakupu, jak i koszt montażu. Świetlik punktowy stały to wydatek rzędu 1 200-2 500 zł z montażem, okno walk-on to już 5 000-12 000 zł, a tunel świetlikowy to ok. 1 500-3 000 zł za komplet. Każda decyzja warta jest wcześniejszego spaceru po piwnicy lub strychu i sprawdzenia, czy pozwala na to konstrukcja, do której okno zostanie przytwierdzone.
