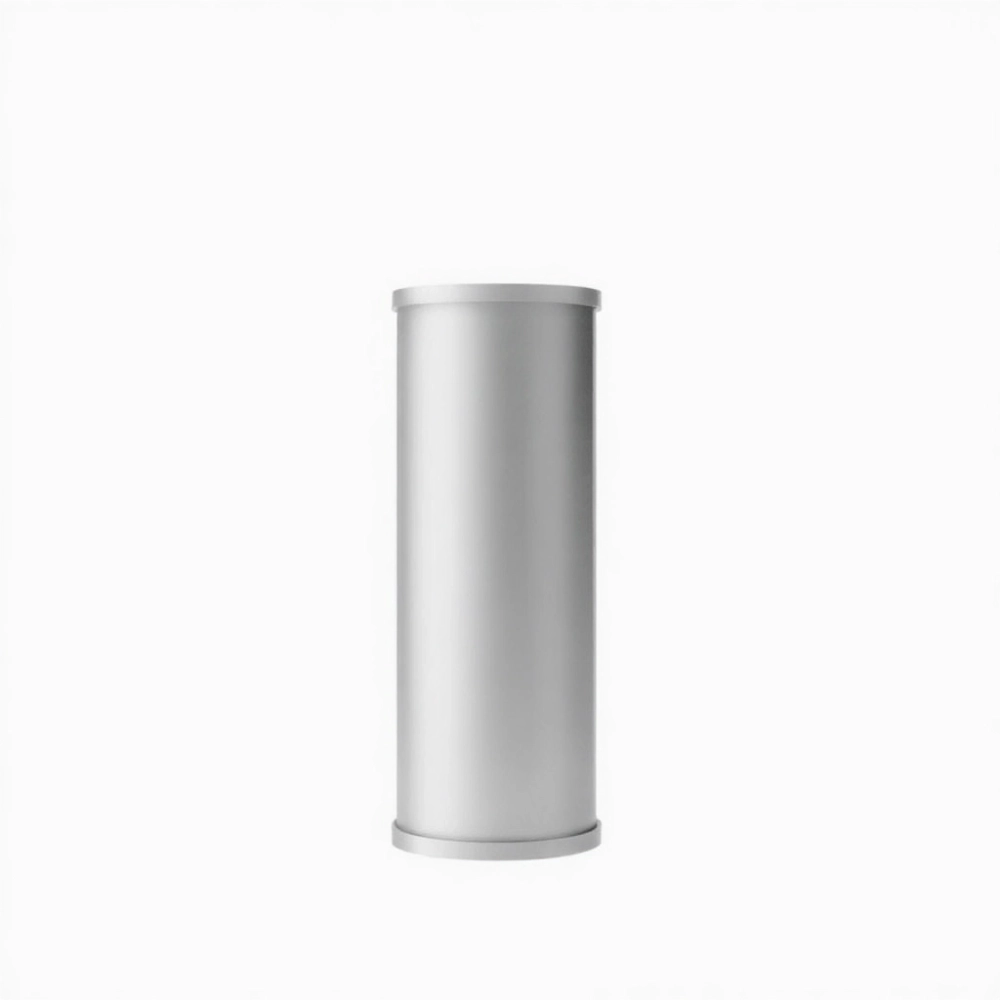

Rura kominowa 120 izolowana – kompletny przewodnik przed zakupem

Wentylacja grawitacyjna potrafi zaskoczyć nawet doświadczonego wykonawcę: wieczorem ciąg działa bez zarzutu, a o poranku na ściankach przewodu skrapla się woda, która po miesiącu zamienia się w rdzę. Rura kominowa 120 izolowana rozwiązuje ten problem u źródła, bo warstwa wełny mineralnej utrzymuje temperaturę spalin lub powietrza wywiewanego powyżej punktu rosy, a stal ocynkowana od środka i z zewnątrz nie ma szans skondensować wilgoci na chłodnej powierzchni. W tym tekście znajdziesz konkretne parametry, realne scenariusze montażowe i listę najczęstszych błędów, które widywałem w instalacjach od ponad dekady.

• Rura kominowa izolowana ocynkowana 1000 mm w praktyce
• Montaż rury kominowej z wełną mineralną krok po kroku
• Izolowana vs nieizolowana rura wentylacyjna fi 120 którą wybrać

Rura kominowa izolowana ocynkowana 1000 mm w praktyce

Średnica wewnętrzna 120 mm nie jest przypadkowa. To standard, który pasuje do większości kotłów kondensacyjnych, kominków z płaszczem wodnym oraz central wentylacyjnych o wydajności do 350 m³/h. Zewnętrzna średnica 180 mm wynika z warstwy izolacji o grubości 30 mm, a przy 50 mm sięga 220 mm. Ten margines ma znaczenie przy przejściach przez dach lub strop, bo za gruba rura wymaga szerszego otworu technologicznego i dodatkowej obróbki blacharskiej.

Blacha ocynkowana o grubości 0,6 mm wytrzymuje temperaturę do 250°C w trybie ciągłym i do 400°C w krótkotrwałych skokach, co pokrywa zakres pracy typowych kotłów gazowych i olejowych. Cynk na obu stronach rury zabezpiecza przed korozją od wewnątrz (kondensat) i od zewnątrz (wilgoć atmosferyczna). Pojedynczy odcinek mierzy 1000 mm, ale system modułowy pozwala łączyć elementy 250 mm i 500 mm bez lutowania, wyłącznie na kielich z uszczelką silikonową lub ceramiczną.

W instalacjach wentylacji mechanicznej z rekuperatorem rura kominowa izolowana ocynkowana 1000 mm pełni podwójną funkcję: prowadzi powietrze wywiewane z kuchni i łazienek do czerpni dachowej, a jednocześnie chroni kanał przed stratami ciepła, które w sezonie grzewczym sięgają 1,5-2°C na każdym metrze nieizolowanego przewodu. Ta strata wydaje się niewielka, ale przy 8 metrach trasy i rekuperatorze o sprawności 85% oznacza spadek temperatury powietrza dolotowego o 12-16°C, co bezpośrednio podnosi rachunki za ogrzewanie.

Kiedy izolacja, a kiedy zwykła rura

Izolacja termiczna jest obowiązkowa w trzech przypadkach: gdy przewód przechodzi przez pomieszczenia nieogrzewane (piwnica, strych, garaż), gdy temperatura powietrza w rurze różni się od otoczenia o więcej niż 15°C, oraz gdy odcinek komina zewnętrznego przekracza 2 metry. W pozostałych sytuacjach wystarczy rura jednościenna, o ile montaż odbywa się w strefie ogrzewanej i temperatura medium nie spada poniżej 20°C.

Wentylacja grawitacyjna w domach jednorodzinnych rządzi się prostą fizyką: im większa różnica temperatur między wnętrzem a zewnętrzem kanału, tym silniejszy ciąg. Latem ta różnica maleje do 2-3°C i ciąg praktycznie zanika, a w kanałach nieizolowanych pojawia się skroplona para wodna. Rozwiązaniem jest właśnie rura izolowana, która utrzymuje rdzeń kanału chłodniejszy latem i cieplejszy zimą, stabilizując ciąg przez cały rok.

Montaż rury kominowej z wełną mineralną krok po kroku

Przed pierwszym cięciem zmierz trasę od trójnika rewizyjnego do wylotu dachowego z dokładnością do 5 cm. Każdy moduł ma kielich na jednym końcu i bosy koniec na drugim, więc kolejność montażu zależy od kierunku przepływu spalin lub powietrza. Prawidłowe połączenie wymaga, aby kielich skierowany był ku górze, a bosy koniec następnego odcinka wchodził w niego pod własnym ciężarem. Odwrotny montaż powoduje, że kondensat kapie na uszczelkę i w ciągu dwóch sezonów wymywa z niej silikon.

Uszczelnienie to nie ozdoba, lecz wymóg normy PN-EN 1856-1 dla kominów metalowych. Każde połączenie kielichowe w instalacji spalinowej musi mieć uszczelkę ceramiczną lub wysokotemperaturowy silikon odporny na 250°C. W wentylacji wystarczy uszczelka EPDM lub taśma aluminiowa z klejem butylowym, bo temperatura nie przekracza 60°C. Bez uszczelki sprawność ciągu spada o 15-20%, a w sezonie zimowym do wnętrza kanału dostaje się powietrze zewnętrzne, które schładza spaliny i przyspiesza kondensację.

Oto kolejność prac, którą stosuję w typowej realizacji:

• Trasowanie trasy od trójnika do wylotu dachowego z uwzględnieniem kolan 45° zamiast 90° (mniejsze opory przepływu).
• Montaż wspornika ściennego co 2 metry trasy pionowej i przy każdym kolanie, bo ogniwo 1 m waży około 4,2 kg.
• Łączenie modułów kielichowo, z nałożeniem pasty poślizgowej na uszczelkę dla łatwiejszego wsunięcia.
• Uszczelnienie każdego połączenia poprzez owinięcie taśmą aluminiową lub nałożenie opaski zaciskowej.
• Przejście przez strop z zastosowaniem płyty ogniochronnej EI 60, jeśli trasa przebiega przez drewnianą konstrukcję.
• Przejście przez dach z użyciem obróbki dekarskiej dopasowanej do pokrycia (dachówka, blachodachówka, papa).
• Montaż wylotu z parasolem lub deflektorem, który chroni przed deszczem i cofaniem się spalin.

Kielichowe połączenie bez uszczelnienia to najczęstszy błąd instalatorów, którzy ufają samej tolerancji wykonania. Szczelina 0,5 mm między kielichem a bosym końcem wystarczy, aby sprawność ciągu spadła o jedną piątą, a wilgotne powietrze zaczęło niszczyć izolację od wewnątrz. W skrajnych przypadkach woda kapie na sufit poddasza i zostawia żółte zacieki, które trudno usunąć.

Przejście przez dach wymaga zgody dekarza lub konstruktora, bo każdy otwór osłabia więźbę. Przy średnicy zewnętrznej 180 mm otwór technologiczny ma 200-220 mm z marginesem na wełnę i folię paroizolacyjną. W dachach skośnych stosuje się gotowe obróbki typu WiroVent lub Master Flash, które dopasowują się do kąta połaci od 20° do 55°. W dachach płaskich wystarczy kołnierz z blachy powlekanej i fartuch EPDM.

Najczęstsze błędy montażowe

Montaż bez wspornika powyżej 3 metrów to proszenie się o awarię. Rura stalowa pod własnym ciężarem zaczyna się uginać, połączenia kielichowe tracą szczelność, a po roku widać gołym okiem przechył trasy. Wspornik co 2 metry rozwiązuje problem, a w punktach kolan potrzebna jest dodatkowa podpora, bo zmiana kierunku generuje siły boczne.

Drugi błąd to brak dylatacji przy przejściu przez strop betonowy. Rura nagrzewa się do 80°C przy kotle kondensacyjnym, a beton pozostaje chłodny. Różnica rozszerzalności termicznej wynosi około 1 mm na metr, więc przy trasie 6 metrów rura rośnie o 6 mm. Bez tulei dylatacyjnej w stropie naprężenia przenoszą się na trójnik i mogą rozerwać połączenie przy kotle.

Przy instalacji w domu pasywnym lub energooszczędnym rozważ wariant z izolacją 50 mm zamiast standardowych 30 mm. Różnica w cenie sięga 20%, ale współczynnik przenikania ciepła kanału spada z 0,75 W/(m²·K) do 0,45 W/(m²·K), a mostki termiczne w dachu praktycznie znikają. To inwestycja, która zwraca się w ciągu 4-5 sezonów grzewczych.

Izolowana vs nieizolowana rura wentylacyjna fi 120 którą wybrać

Różnica między tymi dwoma rozwiązaniami sprowadza się do fizyki przepływu ciepła. Rura jednościenna bez izolacji traci 1,5-2°C na każdym metrze bieżącym, gdy temperatura medium różni się od otoczenia. W domu z rekuperatorem oznacza to schłodzenie powietrza dolotowego z 22°C do 10°C na trasie 8 metrów, a to z kolei wymaga dogrzewania przez nagrzewnicę wtórną, która zużywa prąd. Rura izolowana utrzymuje temperaturę z dokładnością do 0,3°C na metrze, bo warstwa wełny mineralnej o grubości 30 mm ma współczynnik lambda równy 0,035 W/(m·K).

W instalacjach spalinowych izolacja pełni jeszcze jedną funkcję: utrzymuje temperaturę spalin powyżej punktu rosy, co zapobiega wykraplaniu się wody i kwasów. W kominach kondensacyjnych to wymóg bezwzględny, bo spaliny osiągają 55-65°C, a każdy stopień schłodzenia poniżej 58°C skutkuje kondensacją. Rura izolowana utrzymuje tę temperaturę nawet przy krótkim kominku zewnętrznym o długości 1,5 m, podczas gdy rura jednościenna w tych samych warunkach schładza spaliny o 15°C.

Przy doborze średnicy do konkretnej instalacji obowiązuje prosta zasada: dla kotła gazowego o mocy do 24 kW wystarczy fi 120, dla kotła 30-35 kW potrzebny jest fi 130 lub fi 150, a kotły powyżej 40 kW wymagają fi 180 lub fi 200. W rekuperatorach domowych o wydajności do 350 m³/h fi 120 jest standardem, ale przy centralach o wydajności 500-600 m³/h projektanci sięgają po fi 150 lub fi 160, żeby ograniczyć prędkość przepływu do komfortowych 3 m/s.

Kompatybilność z innymi średnicami

System modułowy opiera się na kielichach i bosych końcach o tej samej średnicy wewnętrznej, więc fi 120 nie łączy się bezpośrednio z fi 150. Potrzebna jest redukcja symetryczna fi 120/150 z kielichem po obu stronach, którą montuje się przy trójniku rewizyjnym lub kolanie. Redukcje mają długość 100-150 mm i zachowują tę samą grubość izolacji co reszta systemu, więc nie powstaje mostek termiczny na styku średnic.

Ceny podane w tabeli dotyczą modułów 1000 mm z izolacją 30 mm i kielichem. Przy izolacji 50 mm koszt rośnie o 18-25%, ale w domach pasywnych ta różnica zwraca się przez niższe rachunki za ogrzewanie. Długości 250 i 500 mm są droższe w przeliczeniu na metr bieżący o 10-15%, bo koszty produkcji są rozłożone na mniejszy odcinek.

Certyfikaty i atesty, które mają znaczenie

Polska produkcja rur kominowych podlega normie PN-EN 1856-1, która klasyfikuje systemy kominowe metalowe na klasy temperaturowe (T080 do T450) i klasy ciśnieniowe (N1, N2, P1, P2, H1, H2). Dla kotłów kondensacyjnych z nadciśnieniem wymagana jest klasa H1 lub H2, dla kotłów z ciągiem naturalnym wystarczy N1. Oznaczenie CE na etykiecie potwierdza zgodność z Rozporządzeniem CPR 305/2011, ale nie zastępuje krajowej oceny technicznej, którą wydaje jednostka notyfikowana.

W instalacjach wentylacyjnych obowiązuje norma PN-EN 12237, która definiuje szczelność kanałów w czterech klasach (A, B, C, D). Klasa D oznacza maksymalny wyciek 0,9 l/(s·m²) przy ciśnieniu 400 Pa i jest wystarczająca dla wentylacji mieszkaniowej. Klasa C (0,18 l/(s·m²)) jest wymagana w szpitalach i laboratoriach, a klasa B (0,06 l/(s·m²)) w pomieszczeniach czystych. Większość producentów oferuje rury izolowane w klasie D, a na zamówienie również w klasie C.

Checklista przed zakupem

Zmierz trasę od trójnika do wylotu z dokładnością do 5 cm i dodaj 10% zapasu na kolana oraz wsporniki. Sprawdź, czy kominiarz lub projektant instalacji wymaga konkretnej klasy ciśnieniowej i temperaturowej, bo nie każda rura izolowana nadaje się do pracy w nadciśnieniu. Upewnij się, że średnica wewnętrzna pokrywa się z wylotem kotła lub rekuperatora, bo zbyt duża średnica spowalnia przepływ, a zbyt mała zwiększa opory.

Zapytaj o grubość izolacji: 30 mm wystarczy w standardowych instalacjach, ale w domach pasywnych i przy kominach zewnętrznych dłuższych niż 2 metry wybierz 50 mm. Sprawdź typ uszczelki: silikon wysokotemperaturowy do 250°C w instalacjach spalinowych, EPDM do 100°C w wentylacji. Na koniec upewnij się, że producent oferuje pełen asortyment kształtek: kolana 45°, trójniki rewizyjne, redukcje i obejmy montażowe, bo bez nich nie zmontujesz kompletnego systemu.

Rura kominowa 120 izolowana to rozwiązanie, które przy właściwym doborze średnicy i grubości izolacji pracuje bezobsługowo przez 15-20 lat. Warunek jest jeden: montaż z uszczelnieniem każdego kielicha i wspornik co 2 metry trasy. Potrzebujesz innego wymiaru, niestandardowej długości lub kompletnego zestawu z trójnikami i obejmami? Skontaktuj się z działem technicznym producenta, który przygotuje zestawienie materiałowe pod konkretny projekt instalacji.

Źródła danych i normy: PN-EN 1856-1 (kominy metalowe), PN-EN 12237 (szczelność kanałów wentylacyjnych), PN-EN 1859 (metody badań kominów), Rozporządzenie CPR 305/2011 (oznakowanie CE wyrobów budowlanych), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225, dział X Wentylacja i klimatyzacja), katalogi techniczne polskich producentów systemów kominowych (witryny: darco.com.pl, mkzbytom.pl, schiedel.pl, jemako.com.pl), dane z kart katalogowych central wentylacyjnych producentów europejskich (witryny: komfovent.com, swegon.com, zehnder.pl).
