Schemat podłączenia filtra wody krok po kroku

Ekipa redakcyjna tani komin Aktualizacja: 20 sierpnia 2026 r.

Masz wodę ze studni, która zostawia rdzawe ślady na armaturze, a pralka odmawia współpracy po pół roku? Schemat podłączenia filtra wody w wersji multifunkcyjnej potrafi rozwiązać trzy problemy naraz: twardość, żelazo i mangan, bez stawiania trzech osobnych urządzeń w kotłowni. Poniżej rozkładam cały układ na elementy pierwsze od studni przez złoże aż po kran z konkretnymi średnicami, ciśnieniami i typami złóż, żeby instalacja zadziałała od pierwszego dnia i nie generowała kosztownych niespodzianek w trzecim sezonie.

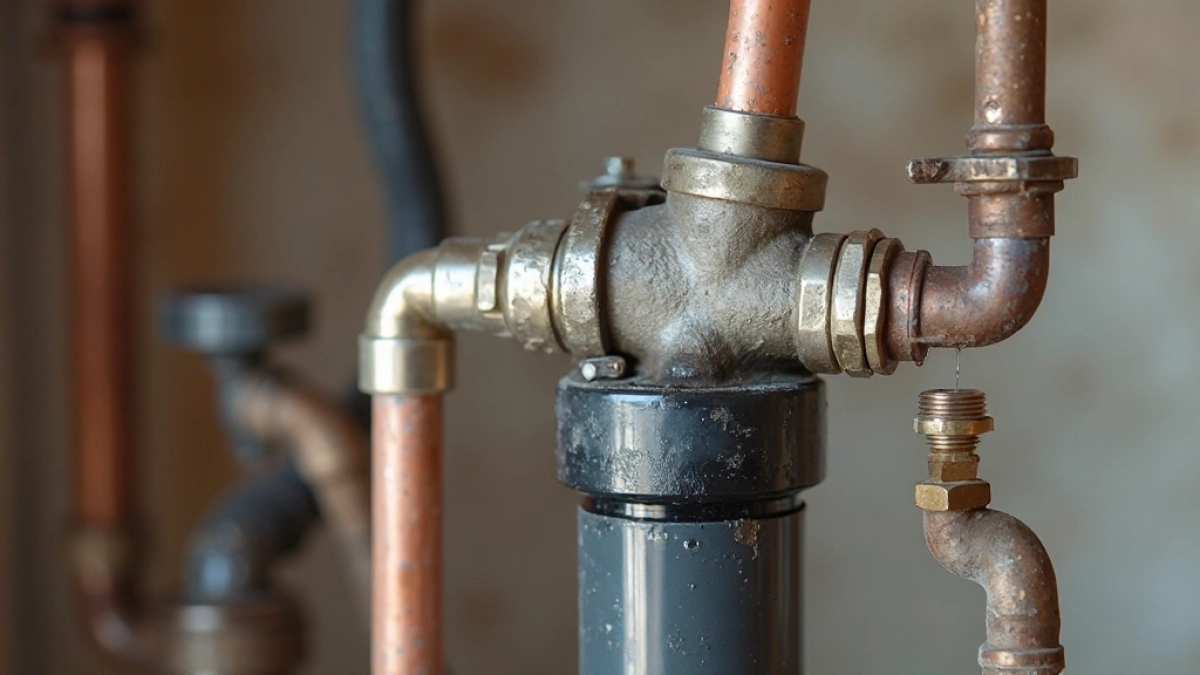

Schemat podłączenia filtra wody

Elementy schematu instalacji

Każdy schemat podłączenia filtra wody zaczyna się od tego samego miejsca: od ujęcia. W przypadku studni głębinowej jest to pompa głębinowa zasilana przez sterownik ciśnienia, który uruchamia ją przy spadku do około 2,5 bara i wyłącza przy osiągnięciu 4 barów. Za pompą, jeszcze przed jakimkolwiek uzdatnianiem, instaluje się filtr mechaniczny wstępny najczęściej wkład siatkowy o dokładności 20 mikronów.

To nie jest fanaberia. Piasek, rdzawe łuski z rur stalowych i fragmenty mułu potrafią w ciągu tygodnia zablokować głowicę sterującą filtra multifunkcyjnego, której naprawa kosztuje więcej niż cały wkład wstępny. Filtr 20-mikronowy chroni więc inwestycję, nie jakościowo poprawia wodę.

Sercem układu jest kolumna z żywicą lub złożem mineralnym, zamknięta w butli ciśnieniowej o średnicy od 10 do 14 cali. W zależności od producenta mieści od 30 do 100 litrów złoża, a jej wysokość robocza sięga 1,5 m. Na szczycie butli znajduje się głowica sterująca elektroniczna lub mechaniczna która w zaprogramowanych odstępach czasu uruchamia regenerację.

Głowica elektroniczna kosztuje więcej, ale pozwala ustawić regenerację na konkretną godzinę (np. 2:00 w nocy) i objętość przepłukanego złoża, co obniża zużycie soli nawet o 40% w porównaniu z regeneracją czasową.

Za filtrem multifunkcyjnym, przed zbiornikiem hydroforowym, instaluje się punkt poboru próbek trójnik z zaworem kulowym 1/4 cala. To z niego pobiera się wodę do badań laboratoryjnych raz na kwartał. Bez tego elementu nie da się rzetelnie ocenić, czy instalacja faktycznie spełnia normy z tabeli w dalszej części artykułu.

Schemat podłączenia filtra wody obejmuje też zbiornik solanki plastikowy pojemnik o pojemności 70-200 l, w którym sól tabletkowa rozpuszcza się w wodzie. Jego objętość dobiera się do wielkości złoża: przyjmuje się 3-4 l solanki na każdy litr żywicy. Solanka, przepuszczona przez złoże w fazie regeneracji, wymywa nagromadzone jony żelaza, manganu i wapnia.

W układzie pojawia się jeszcze kilka elementów, które łatwo pominąć, a których brak oznacza kłopoty. Zawór obejściowy (bypass) pozwala odciąć filtr i prowadzić wodę prosto do instalacji podczas awarii albo serwisu. Manometr przed i za filtrem pokazuje spadek ciśnienia jeśli różnica przekracza 0,8 bara, złoże wymaga płukania. Zawór bezpieczeństwa chroni zbiornik hydroforowy przed przekroczeniem ciśnienia maksymalnego, które dla typowych modeli wynosi 6-8 barów.

Kompletna lista elementów schematu

  • Ujęcie wody (studnia głębinowa lub kopana)
  • Pompa z sterownikiem ciśnienia (2,5-4 bar)
  • Filtr mechaniczny wstępny 20 mikronów
  • Zawór kulowy odcinający 1 cal
  • Filtr multifunkcyjny (butla + głowica + złoże)
  • Zbiornik solanki z rurką ssącą i zaworem pływakowym
  • Punkt poboru próbek z zaworem 1/4 cala
  • Manometr przed filtrem i za filtrem
  • Zawór obejściowy (bypass)
  • Zbiornik hydroforowy 100-300 l
  • Zawór bezpieczeństwa 6 bar
  • Odpływ do kanalizacji (min. DN50)

Zasada działania filtra multifunkcyjnego

Surowa woda ze studni trafia najpierw do filtra mechanicznego, gdzie siatka 20 mikronów zatrzymuje cząstki stałe większe niż 0,02 mm. Ten etap trwa ułamek sekundy, ale jego znaczenie jest fundamentalne: chroni złoże wielofunkcyjne przed mechanicznym zużyciem i kolmatacją.

Następnie woda przepływa przez złoże multifunkcyjne z góry na dół w fazie roboczej. Czas kontaktu wynosi od 4 do 8 minut przy standardowej wydajności 1,2-1,8 m³/h. W tym czasie zachodzą trzy równoległe procesy: wymiana jonowa (jony wapnia i magnezu ustępują miejsca jonom sodu), utlenianie żelaza i manganu na powierzchni ziaren złoża, oraz adsorpcja związków organicznych na porowatej strukturze nośnika.

Po opuszczeniu złoża woda trafia do zbiornika hydroforowego, który buforuje ciśnienie i ogranicza częstotliwość uruchomień pompy. Dopiero ze zbiornika idzie do instalacji domowej do kuchni, łazienki, kotłowni i pralki. Każdy punkt czerpalny otrzymuje wodę o twardości poniżej 4°dH (norma eksploatacyjna dla większości kotłów kondensacyjnych to nawet poniżej 3°dH).

Bez filtra mechanicznego 20 mikronów złoże multifunkcyjne traci zdolność roboczą w ciągu 6-12 miesięcy. Piasek mechanicznie ściera ziarna i blokuje kanały przepływu, a regeneracja nie usuwa mechanicznych uszkodzeń.

Regeneracja odbywa się automatycznie co 3-7 dni w zależności od ustawienia. Faza pierwsza to płukanie wsteczne (backwash) trwające 8-12 minut woda płynie od dołu do góry, rozluźniając złoże i wypłukując zatrzymane cząstki do kanalizacji. Faza druga to zasysanie solanki ze zbiornika (45-60 minut). Faza trzecia to płukanie końcowe, które wymywa resztki solanki i stabilizuje złoże. Łącznie regeneracja zużywa od 80 do 200 l wody i 2-5 kg soli tabletkowej.

Filtr multifunkcyjny działa więc w cyklu: praca → płukanie → regeneracja → praca. Ten cykl powtarza się automatycznie, bezobsługowo przez 8-15 lat żywotności złoża, o ile spełnione są warunki: ciśnienie robocze minimum 2,5 bara, temperatura wody 4-38°C i regularny dostęp do soli.

Dobór złoża do parametrów wody

Nie istnieje jedno uniwersalne złoże do każdej studni. Parametry wody decydują o tym, czy sięgnąć po mieszankę wieloskładnikową, czy po materiał mineralny o wąskiej specjalizacji. Poniższa tabela pokazuje pięć najczęściej stosowanych rozwiązań w polskich warunkach.

Złoże Co usuwa Parametry pracy
Ecomix A Fe, Mn, twardość, amoniak, związki organiczne Twardość do 15°dH, Fe do 10 mg/l, Mn do 3 mg/l
Ecomix C Twardość, Fe, Mn Twardość do 20°dH, Fe do 5 mg/l
Katalox WSO Fe, Mn, H₂S Fe do 30 mg/l, Mn do 10 mg/l, pH 6,8-9,0
Turbidex Mechanika + Fe, Mn Prędkość filtracji do 5 m/h, Fe do 5 mg/l
Pyrolox Fe, Mn, H₂S Fe do 30 mg/l, Mn do 10 mg/l, wymaga napowietrzania

Ecomix A to najbardziej wszechstronny materiał pięć warstw (żywica anionowa, kationowa, sorbent, aktywny węgiel, balast) radzi sobie z typowymi problemami wody studziennej na terenach lessowych i gliniastych, gdzie obok twardości pojawia się żelazo do 8 mg/l i mangan do 2 mg/l. Sprawdza się w 70% instalacji domowych w Polsce.

Ecomix C to uproszczona wersja trzy warstwy, niższa cena, ale ograniczona skuteczność przy wysokim manganie. Warto go wybrać, gdy badanie wody wykazuje twardość powyżej 15°dH, a żelazo poniżej 5 mg/l.

Katalox WSO to tlenek manganu aktywowany materiał mineralny, nie żywica. Nie wymaga soli do regeneracji, ale potrzebuje okresowego płukania silnym strumieniem wody i często współpracuje z aeratorem (napowietrzaczem), który utlenia żelazo przed kontaktem ze złożem. Sprawdza się przy ekstremalnie wysokim stężeniu Fe (do 30 mg/l), typowym dla studni na terenach bagiennych.

Turbidex to lekki materiał ceramiczny o granulacji 0,5-1,4 mm. Filtruje mechanicznie z dokładnością do 5 mikronów, jednocześnie katalitycznie wiążąc żelazo. Najlepiej sprawdza się jako drugi stopień po filtrze mechanicznym wstępnym, a nie jako samodzielny filtr multifunkcyjny.

Pyrolox działa wyłącznie w układach z napowietrzaniem. Bez utlenienia wstępnego jony żelaza przechodzą przez złoże i osadzają się dopiero w instalacji, zatkaniach perlatorów i prysznicach. W warunkach domowych to rozwiązanie dla instalacji o wydajności powyżej 3 m³/h.

Kiedy filtr multifunkcyjny nie wystarczy

Przy wodzie o twardości powyżej 25°dH i żelazie przekraczającym 15 mg/l lepsze efekty daje połączenie dwóch oddzielnych urządzeń: zmiękczacza jonowymiennego i osobnego odżelaziacza. Łączenie wszystkiego w jednym urządzeniu przy takich parametrach wymagałoby złoża o masie ponad 150 l, co przekracza typowe wymiary butli.

Bakterie coli i inne zanieczyszczenia mikrobiologiczne wymagają dodatkowego stopnia lampy UV o mocy 25-40 W albo filtra membranowego. Filtr multifunkcyjny nie dezynfekuje wody, a jedynie poprawia jej skład chemiczny i mechaniczny. W przypadku studni kopanych, które mają kontakt z wodami powierzchniowymi, sam filtr multifunkcyjny to za mało.

Montaż filtra wody krok po kroku

Schemat podłączenia filtra wody w wersji multifunkcyjnej wymaga przestrzeni co najmniej 2 × 1,5 m suchej, o temperaturze nie spadającej poniżej 4°C zimą. Najczęściej lokalizuje się go w kotłowni, garażu albo w wydzielonym pomieszczeniu gospodarczym. Kluczowe warunki: dostęp do kanalizacji (do odprowadzania popłuczyn) i gniazdka elektrycznego 230 V dla głowicy elektronicznej.

Montaż zaczyna się od ustawienia butli na stabilnym, równym podłożu najlepiej na płycie fundamentowej albo wzmocnionej wylewce. Butla z 80 l złoża i wodą waży około 200 kg, więc podłoga musi to udźwignąć. Obok ustawia się zbiornik solanki, łącząc go z głowicą wężykiem ssącym o średnicy wewnętrznej 6 mm.

Podłączenie hydrauliczne wykonuje się rurami PP-R albo miedzianymi o średnicy 1 cala (DN25). Mniejsze średnice powodują nadmierny spadek ciśnienia przy przepływie 1,5 m³/h rura 3/4 cala traci 0,4 bara na każde 10 metrów, podczas gdy rura 1 cala tylko 0,1 bara. Różnica decyduje o tym, czy pompa utrzyma stabilne ciśnienie przy jednoczesnym poborze wody z kilku punktów.

Norma PN-EN 12502 dotycząca ochrony instalacji wody pitnej przed korozją wymaga, by materiały instalacyjne były odporne na wodę o podwyższonej agresywności. Typowe mosiądze i stopy miedzi stosowane w głowicach filtrów spełniają tę normę, ale elementy aluminiowe w instalacji mogą korodować przy wodzie o pH poniżej 6,5.

Kolejność montażu elementów od strony wody surowej: pompa → filtr mechaniczny 20 µm → zawór odcinający → manometr wlotowy → głowica filtra multifunkcyjnego → manometr wylotowy → punkt poboru próbek → zbiornik hydroforowy → instalacja domowa. Na obejściu (bypass) montuje się zawór trójdrożny, który w pozycji zamkniętej kieruje wodę przez filtr, a w otwartej z pominięciem.

Lista kontrolna przed uruchomieniem

  • Czy ciśnienie w instalacji mieści się w zakresie 2,5-4,5 bar?
  • Czy połączenia są dokręcone i nie wykazują śladów wycieku przy próbie ciśnieniowej?
  • Czy zbiornik solanki jest napełniony wodą do poziomu 10 cm powyżej warstwy soli?
  • Czy odpływ do kanalizacji jest drożny i ma średnicę co najmniej DN50?
  • Czy głowica elektroniczna ma ustawioną aktualną godzinę i tryb regeneracji?
  • Czy bypass działa płynnie i wraca do pozycji roboczej?
  • Czy punkt poboru próbek umożliwia pobranie wody do czystego pojemnika?

Eksploatacja i serwis

Zużycie soli wynosi średnio 4 kg na każdy metr sześcienny uzdatnionej wody, a zużycie wody na regenerację to 80-200 l na cykl. Przy rodzinie czteroosobowej i twardości 18°dH regeneracja następuje co 5-7 dni, co przekłada się na 12-18 m³ wody i 30-50 kg soli miesięcznie. Warto uwzględnić te koszty w planowaniu budżetu domu.

Serwis profesjonalny zaleca się co 12 miesięcy. Obejmuje sprawdzenie ciśnienia w zbiorniku hydroforowym (zwykle 2 bary przy pustym zbiorniku), kontrolę działania głowicy, czyszczenie filtra wstępnego, kalibrację parametrów regeneracji i pobranie próbki wody do badań laboratoryjnych. Zaniedbanie serwisu skraca żywotność złoża o 30-40%.

Żywotność samego złoża wynosi 8-15 lat. Po tym okresie spada jego zdolność jonowymienna i adsorpcyjna objawem jest wzrost twardości wody wypływającej z filtra mimo regularnej regeneracji. Wymiana złoża to koszt rzędu 30-50% ceny nowego filtra, więc czasem bardziej opłaca się wymienić całe urządzenie.

Najczęstsze błędy montażowe

Brak filtra mechanicznego przed filtrem multifunkcyjnym to grzech numer jeden prowadzi do szybkiego zużycia złoża i częstych awarii głowicy. Drugim błędem jest rezygnacja z bypassu: bez niego każda awaria oznacza brak wody w domu do czasu naprawy.

Brak dostępu do kanalizacji dyskwalifikuje lokalizację. Woda popłuczna musi mieć dokąd odpływać. Zbyt mała średnica rur (3/4 cala przy wydajności powyżej 1,5 m³/h) generuje spadki ciśnienia i frustrację użytkownika, który czeka kilka minut na napełnienie wanny.

Ostatni częsty błąd to montaż w pomieszczeniu bez ogrzewania. Temperatura poniżej 4°C powoduje zamarzanie wody w głowicy i pękanie obudowy. Koszt wymiany głowicy to kilkaset złotych, a wymiany całej butli kilka tysięcy. Sucha, ogrzewana kotłownia to warunek niepodlegający negocjacji.

Schemat podłączenia filtra wody w wersji multifunkcyjnej nie jest skomplikowany, ale wymaga szacunku dla detali: średnic, ciśnień, kolejności elementów i regularnego serwisu. Dobrze zamontowany filtr odwdzięczy się czystą wodą, sprawną pralką i kotłem pracującym przez lata bez kamienia. Źle zamontowany stanie się �ródłem kosztów i awarii. Diagnostyka parametrów wody przed zakupem złoża, wybór butli adekwatnej do wydajności pompy i profesjonalny montaż te trzy kroki decydują o tym, czy inwestycja zwróci się w dekadę, czy też będzie wymagała poprawek co sezon.

Źródła danych i norm: PN-EN 12502 (ochrona materiałów przed korozją w instalacjach wody pitnej), katalogi parametrów producentów złóż (Ecomix, Katalox WSO, Turbidex, Pyrolox), wytyczne projektowe instalacji wodnych zawarte w rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
