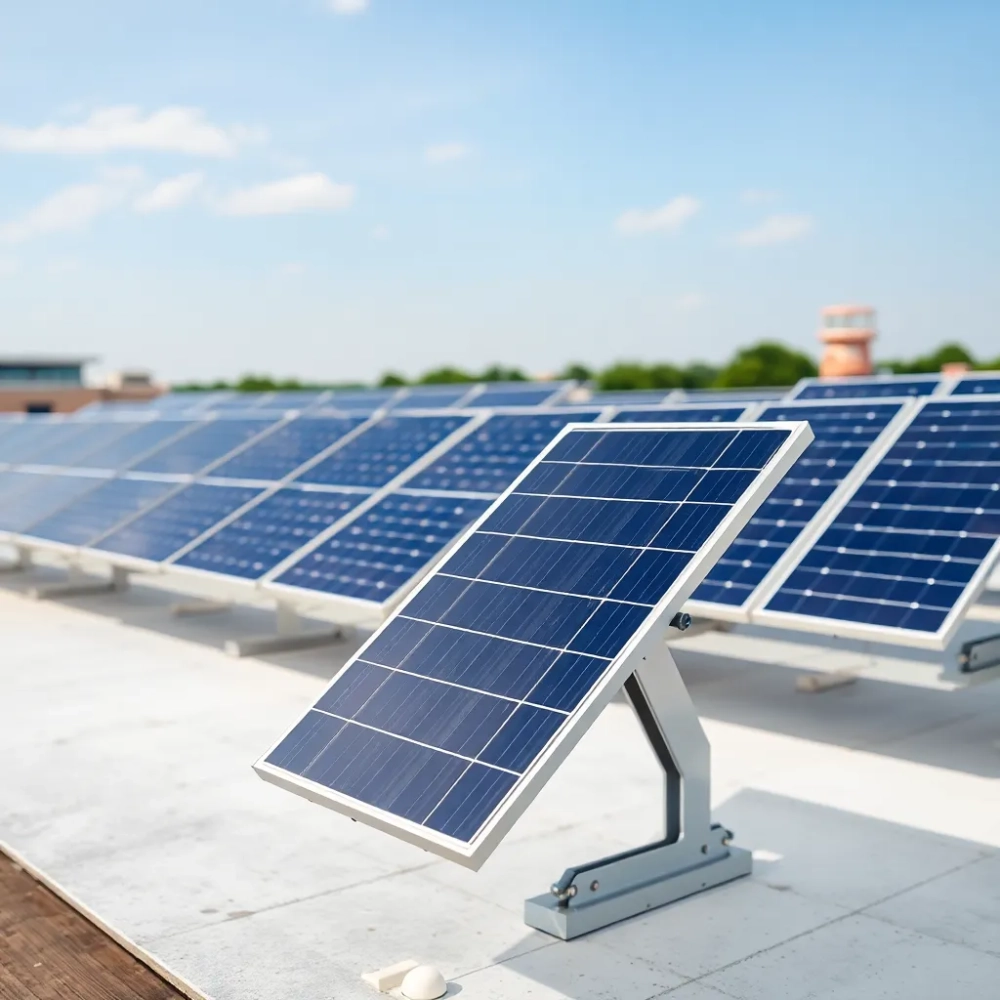

System montażu paneli fotowoltaicznych na dachu płaskim

Płaski dach potrafi spędzić sen z powiek nawet doświadczonemu inwestorowi. Wystarczy pięć stopni spadku, żeby standardowe mocowania dachowe przestały mieć sens, a jednocześnie otworzyć pole dla rozwiązań, które na dachu skośnym w ogóle nie wchodzą w grę. Kluczem jest wybór systemu montażu paneli fotowoltaicznych na dachu płaskim, który realnie współgra z konstrukcją nośną, membraną lub płytą warstwową, a nie tylko wygląda dobrze w katalogu. Warto przy tym pamiętać, że nawet najlepsza konstrukcja pod panele nie zadziała bez uwzględnienia wiatru, obciążeń śniegiem i kąta nachylenia, bo to właśnie te trzy czynniki decydują o trwałości całej instalacji.

• Konstrukcja balastowa na dach płaski
• Montaż paneli na dachu płaskim na membranie
• Fotowoltaika na płycie warstwowej
• Kąt nachylenia paneli na dachu płaskim
• Algorytm doboru systemu
• Jakość, certyfikaty i normy
• Przykłady realizacji
• Konstrukcja pod panele na dach płaski podsumowanie praktyczne

Konstrukcja balastowa na dach płaski

Balast to klasyka płaskich dachów. Ciężkie bloczki betonowe lub kamienne dociskają profile aluminiowe do poszycia, dzięki czemu żaden wkręt nie narusza hydroizolacji. Mechanizm jest prosty fizycznie: siła wiatru działa na moduł jak na żagiel, a masa balastu generuje siłę tarcia wystarczającą, żeby utrzymać cały zestaw w miejscu. Dlatego właśnie przy kącie 10° i module ustawionym południowo wystarcza masa rzędu 80-120 kg/m², podczas gdy przy bardziej eksponowanej elewacji północno-wschodniej trzeba ją zwiększyć nawet do 180 kg/m².

Sprawdzonym wariantem pozostaje system AERO S, zaprojektowany z myślą o dachach o spadku do 5°. Profile ze stali pokrytej powłoką Magnelis pracują w agresywnym środowisku bez oznak korozji nawet po kilkunastu latach ekspozycji na wilgoć i miejskie zanieczyszczenia. Odstęp około 10 cm od powierzchni dachu pozwala na swobodną cyrkulację powietrza pod modułami, co realnie obniża temperaturę pracy ogniw. Każdy spadek o jeden kelwin przekłada się na przyrost mocy rzędu 0,3-0,4%, więc w skali roku to dodatkowe kilowatogodziny, które trafiają prosto do bilansu inwestora.

Wersja AERO S podwyższone sprawdza się tam, gdzie dach toleruje większy moment siły, ale jednocześnie wymaga zwiększonego kąta nachylenia paneli. Nachylenie 15° zamiast typowych 10° poprawia uzyski zimowe o 6-8%, ponieważ słońce operuje wtedy nisko nad horyzontem. Jednocześnie rośnie napór wiatru na moduł, więc projektant musi przewidzieć dodatkowy balast albo powiększyć stopy fundamentowe o 20-30%. To kompromis, który na dachach o nośności powyżej 1,5 kN/m² zwykle się opłaca.

AERO EW to odpowiedź na dachy wschód-zachód, gdzie klasyczne ustawienie południowe nie wchodzi w grę ze względu na orientację kalenicy lub rozmieszczenie świetlików. Moduły ustawione symetrycznie po obu stronach osi wschód-zachód produkują energię bardziej równomiernie w ciągu dnia. Dwa szczyty generacji zamiast jednego oznaczają mniejsze obciążenie sieci i lepsze dopasowanie do taryf dynamicznych. Wariant podwyższony AERO EW łączy tę zaletę z kątem 15°, więc doskonale sprawdza się na dużych obiektach handlowych i logistycznych.

Ekierka Eco z balastem stanowi osobną kategorię, skrojoną pod dachy o podwyższonej nośności. Profile aluminiowe w kształcie trójkąta przenoszą obciążenie punktowo, a jednocześnie pozwalają na umieszczenie balastu bezpośrednio na stopach. Dzięki temu ciężar rozkłada się na stosunkowo niewielkiej powierzchni, co zmniejsza momenty zginające w stropie. Ekierka Eco z balastem świetnie współpracuje z membranami PVC i EPDM, o ile podłoże zostało wcześniej przygotowane zgodnie z wytycznymi producenta folii.

Kiedy NIE stosować systemu balastowego: na dachach o nośności poniżej 0,8 kN/m², na stropodachach wentylowanych z warstwą żwiru sypkiego, a także tam, gdzie obciążenie śniegiem przekracza 1,6 kN/m² w strefie klimatycznej wg PN-EN 1991-1-3.

Montaż paneli na dachu płaskim na membranie

Membrana bitumiczna albo PVC wymaga zupełnie innego podejścia niż tradycyjna blacha trapezowa. Każde przebicie hydroizolacji to potencjalne miejsce przecieku, a naprawa poszycia po fakcie potrafi kosztować kilkadziesiąt tysięcy złotych. Dlatego konstrukcja klejona na membranę cieszy się rosnącą popularnością wśród inwestorów, którzy nie chcą ryzykować utraty gwarancji dachowej. Mechanizm mocowania opiera się na kleju poliuretanowym lub żywicznym, który po związaniu tworzy trwałe połączenie chemiczne z podłożem.

Szyny trapezowe klejone bezpośrednio do membrany stanowią bazę całego systemu. Aluminium pokryte warstwą EPDM rozkłada naprężenia punktowe na większą powierzchnię, więc nie dochodzi do koncentracji sił w jednym miejscu. Klemy modułowe przykręca się następnie do szyn za pomocą śrub ze stali nierdzewnej A2-70, co gwarantuje odporność na korozję w środowisku miejskim i przemysłowym. Całość utrzymuje się stabilnie przy wietrze do 30 m/s, o ile projekt został zweryfikowany w tunelu aerodynamicznym.

Brak balastu oznacza realne obciążenie dachu na poziomie 12-18 kg/m², czyli nawet dziesięciokrotnie mniej niż w przypadku rozwiązań ciężkich. To otwiera drogę do fotowoltaiki na obiektach, które dotychczas były wykluczone ze względu na nośność stropu. Hale z lekką konstrukcją stalową, centra handlowe z XIX-wiecznymi stropami Kleina, budynki użyteczności publicznej po termomodernizacji, wszędzie tam klejona konstrukcja pod panele potrafi zdziałać więcej niż najbardziej dopracowany system balastowy.

Producenci membran prowadzą listę kompatybilnych klejów i systemów montażowych, które przeszły testy przyczepności na próbkach starzonych termicznie. Współpraca z wytwórcą pokrycia dachowego nie jest kaprysem, ponieważ niewłaściwy klej może z czasem zniszczyć plastyfikatory w membranie PVC. W efekcie pojawiają się mikropęknięcia, utrata elastyczności i spadek szczelności. Każdy producent membran publikuje własną tabelę kompatybilności, więc projektant powinien ją bezwzględnie sprawdzić przed pierwszym wkręceniem klemy.

Doświadczenie pokazuje, że największym wrogiem systemu klejonego jest pośpiech montażystów. Powierzchnia membrany musi zostać odtłuszczona, zagruntowana i pozostawiona do odparowania rozpuszczalnika. Temperatura podłoża powyżej 10°C i wilgotność poniżej 75% to absolutne minimum, a w praktyce większość producentów klejów zaleca montaż w zakresie 15-25°C. Pominięcie któregoś z tych kroków obniża wytrzymałość połączenia nawet o 40%, co w warunkach zimowych może skutkować poderwaniem modułów przez wiatr.

Checklista przed montażem klejonym: dokumentacja techniczna membrany, aktualna tabela kompatybilności klejów, protokół przygotowania podłoża, warunki pogodowe w dniu montażu, plan kontroli jakości po 24 i 72 godzinach.

Fotowoltaika na płycie warstwowej

Płyta warstwowa z rdzeniem z pianki PIR lub wełny mineralnej to wyzwanie inżynierskie, ponieważ każdy wkręt przechodzący przez blachę górną osłabia strukturę nośną. Rozwiązaniem są wkręty farmerskie, czyli śruby dwugwintowe rozkładające siłę ściskającą na znacznie większej powierzchni. Mechanizm polega na kontrolowanym docisku blachy zewnętrznej do rdzenia, bez naruszenia ciągłości warstwy antykondensacyjnej od spodu.

Ekierka Eco mocowana mechanicznie bez balastu pozwala na rezygnację z ciężkich stóp betonowych i jednocześnie zachowuje stabilność konstrukcji przy wietrze do 26 m/s. Profile aluminiowe 6063 T6 wytrzymują naprężenia rzędu 180 MPa, więc nawet podczas gradobicia o średnicy gradzin 30 mm nie dochodzi do trwałych odkształceń. Kluczowy pozostaje moment dokręcenia wkrętów: zbyt mocny nacisk rozwarstwia piankę PIR, a zbyt słaby nie zapewnia szczelności.

Ochrona przed rozwarstwieniem płyty warstwowej opiera się na rozkładzie sił na co najmniej czterech punktach kotwienia na każdy moduł. W praktyce stosuje się płytki dociskowe z EPDM o grubości 3 mm, które kompensują nierówności podłoża i tłumią drgania wywołane wiatrem. Bez takich przekładek mikrowstrząsy przenoszone przez stal nierdzewną wkrętów mogłyby z czasem rozluźnić połączenie i doprowadzić do przecieku. Warto przy tym pamiętać, że pianka PIR nie toleruje kontaktu z rozpuszczalnikami organicznymi, więc żadne smary montażowe nie wchodzą w grę.

Nośność płyty warstwowej zależy od grubości rdzenia, rozstawu podparć i grubości blachy zewnętrznej. Typowa płyta o grubości 150 mm z rdzeniem PIR wytrzymuje obciążenie użytkowe do 1,2 kN/m², co w zupełności wystarcza dla instalacji fotowoltaicznej bez balastu. Trzeba jednak uwzględnić dodatkowe obciążenie śniegiem wg strefy wiatrowej i śniegowej wg PN-EN 1991-1-3 oraz PN-EN 1991-1-4, bo to właśnie tam powstaje gros błędów projektowych.

Warto unikać mocowania mechanicznego na płytach z rdzeniem z wełny mineralnej o gęstości poniżej 100 kg/m³, ponieważ włókna mineralne nie przenoszą naprężeń punktowych tak skutecznie jak pianka PIR. Jeżeli inwestor dysponuje wyłącznie taką płytą, lepszym wyborem okaże się system balastowy z podkładkami rozkładającymi ciężar lub wariant klejony, o ile producent płyty wyrazi zgodę na obciążenia punktowe.

Kiedy NIE stosować montażu mechanicznego: przy rdzeniu o gęstości poniżej 100 kg/m³, na płytach bez dokumentacji technicznej, w strefach wiatrowych powyżej III wg PN-EN 1991-1-4, a także na dachach bez możliwości weryfikacji nośności istniejącej konstrukcji.

Kąt nachylenia paneli na dachu płaskim

Kąt nachylenia to nie kaprys projektanta, lecz kompromis pomiędzy produkcją energii a obciążeniem wiatrowym. Na dachach płaskich najczęściej stosuje się zakres 10-30°, ponieważ mniejsze kąty wymagają mniejszego balastu, a większe poprawiają uzyski zimowe. Mechanizm jest czysto geometryczny: promieniowanie słoneczne pada pod mniejszym kątem do powierzchni modułu zimą, więc pionowa lub silnie nachylona powierzchnia łapie więcej fotonów niż pozioma.

Kąt 10° pozostaje najbardziej ekonomiczny dla instalacji o mocy do 50 kWp, ponieważ pozwala utrzymać balast w rozsądnych granicach i jednocześnie zapewnia samooczyszczanie się modułów podczas deszczu. Nachylenie 15° zwiększa produkcję roczną o 3-5%, ale wymaga dłuższych profili i solidniejszych stóp. Nachylenie 30° opłaca się tylko w budynkach o wyjątkowo stabilnej konstrukcji lub w instalacjach z modułami bifacjalnymi, które łapią światło odbite od poszycia.

Kierunek ekspozycji modułów wpływa na rozkład produkcji w ciągu dnia. Ustawienie południowe daje jeden wyraźny szczyt w okolicach południa, natomiast ustawienie wschód-zachód rozkłada generację na dwie fazy poranną i popołudniową. Na obiektach z dużym zużyciem własnym i taryfami dynamicznymi ta druga opcja potrafi zwiększyć autokonsumpcję o 10-15%, ponieważ energia produkowana jest dokładnie wtedy, gdy budynek jej najbardziej potrzebuje.

Wentylacja między dachem a modułami obniża temperaturę pracy ogniw, co bezpośrednio przekłada się na sprawność. Każdy stopień powyżej 25°C obniża moc modułu o około 0,4%, więc przy typowej temperaturze latem 65°C na powierzchni modułu tracimy 16% mocy nominalnej. Odstęp 10 cm od poszycia, jaki zapewnia system AERO S, pozwala utrzymać temperaturę modułu bliżej temperatury otoczenia i odzyskać kilka procent sprawności.

Materiały konstrukcyjne muszą być odporne na korozję w środowisku miejskim, przemysłowym lub nadmorskim. Aluminium anodowane, stal z powłoką Magnelis oraz stale nierdzewne A2-70 stanowią absolutne minimum jakościowe. Tańsze stale ocynkowane ogniwo mogą korodować już po 5 latach w agresywnym środowisku, a wymiana skorodowanej konstrukcji to koszt kilkudziesięciu tysięcy złotych na typowej instalacji o mocy 100 kWp. Dlatego oszczędność na materiale konstrukcji niemal nigdy się nie zwraca.

Aerodynamika systemu montażowego wpływa zarówno na obciążenie wiatrem, jak i na możliwość zastosowania mniejszego balastu. Profile o opływowym kształcie, takie jak AERO S, generują mniejsze siły boczne niż konstrukcje kątowe. Badania w tunelu aerodynamicznym potwierdzają, że współczynnik oporu może się różnić nawet o 40% pomiędzy różnymi systemami o tym samym kącie nachylenia. Mniejszy współczynnik oznacza mniejszy balast i niższą masę całej instalacji, więc dach zyskuje rezerwę nośności na przyszłe modernizacje.

Algorytm doboru systemu

Dobór konstrukcji pod panele na dach płaski wymaga uporządkowanego podejścia, bo pomyłka na etapie projektu potrafi kosztować więcej niż cały zysk z pierwszych lat eksploatacji. Pierwszym krokiem pozostaje identyfikacja poszycia: membrana PVC/EPDM wymaga systemu klejonego lub balastowego, blacha trapezowa pozwala na mocowanie mechaniczne, a płyta warstwowa ogranicza wybór do wariantów farmerskich lub balastowych. Drugim krokiem jest sprawdzenie nośności konstrukcji w dokumentacji budynku, ponieważ od tej wartości zależy dopuszczalna masa instalacji.

Trzecim krokiem pozostaje weryfikacja dopuszczalnych obciążeń wiatrem i śniegiem wg PN-EN 1991-1-3 i PN-EN 1991-1-4. Strefa wiatrowa I generuje napór o 30% niższy niż strefa III, więc ten sam system montażowy w innym regionie Polski może wymagać zupełnie innego balastu. Czwarty krok to wybór kąta nachylenia i orientacji modułów, a piąty dobór materiałów konstrukcyjnych odpornych na warunki lokalne. Dopiero po tych pięciu etapach warto sięgać po wycenę i harmonogram montażu.

Checklista inwestora: dokumentacja poszycia dachowego, nośność stropu w kN/m², strefa wiatrowa i śniegowa, orientacja budynku względem stron świata, dostęp do poszycia i kominów, warunki gwarancji membrany lub płyty warstwowej, planowane zużycie energii w cyklu dobowym.

Checklista instalatora: obecność strefy zagrożenia wybuchem, dostęp do prądu na budowie, możliwość ustawienia dźwigu lub podnośnika, warunki pogodowe w dniu montażu, plan komunikacji z zarządcą budynku, procedura odbioru po każdym etapie prac.

Jakość, certyfikaty i normy

Konstrukcja fotowoltaiczna na dach płaski musi spełniać wymagania normy PN-EN 1991-1-3 dla obciążeń śniegiem oraz PN-EN 1991-1-4 dla obciążeń wiatrem. Producenci renomowanych systemów dysponują dokumentacją z badań w tunelu aerodynamicznym, która potwierdza współczynniki oporu i siły nośnej. Instytut Techniki Budowlanej wydaje Krajową Ocenę Techniczną lub Europejską Ocenę Techniczną dla poszczególnych systemów montażowych, więc warto sprawdzić numer certyfikatu przed zakupem.

Współpraca z producentem membrany dachowej bywa warunkiem utrzymania gwarancji na hydroizolację. Większość wytwórców folii PVC i EPDM publikuje listę kompatybilnych systemów montażowych, które zostały przebadane pod kątem braku negatywnego wpływu na membranę. Wybór systemu spoza tej listy może skutkować utratą gwarancji na pokrycie dachowe o wartości kilkuset tysięcy złotych, więc pozorna oszczędność na konstrukcji obraca się przeciwko inwestorowi.

Klasy obciążeń wg Eurokodów pozwalają porównywać różne systemy montażowe w jednolity sposób. Klasa A obejmuje instalacje na dachach o niskiej ekspozycji na wiatr, klasa B dotyczy warunków miejskich, a klasa C obejmuje tereny nadmorskie i otwarte. Każdy system montażowy powinien mieć jasno określoną klasę obciążeń, w której pracuje, a projektant instalacji dobiera wariant do lokalizacji inwestora.

Gwarancja na konstrukcję stalową lub aluminiową powinna wynosić co najmniej 25 lat, bo tyle wynosi dziś żywotność modułów fotowoltaicznych. Krótsza gwarancja sygnalizuje producenta niepewnego jakości swoich wyrobów, a wymiana skorodowanej konstrukcji po 15 latach to ogromny koszt i logistyczny koszmar dla operatora instalacji. Dlatego wybór systemu z certyfikatem KOT lub ETA staje się nie tylko kwestią formalną, ale i ekonomiczną.

Audyt jakości montażu obejmuje sprawdzenie momentu dokręcenia śrub, jakości klejenia, rozmieszczenia balastu oraz ciągłości poszycia po zakończeniu prac. Dobry wykonawca prowadzi dokumentację fotograficzną każdego etapu, a po 24 godzinach od zakończenia montażu sprawdza termowizyjnie szczelność połączeń klejonych. Taki protokół stanowi podstawę roszczeń gwarancyjnych i zabezpiecza interes inwestora przez kolejne dekady eksploatacji.

Przykłady realizacji

Hala magazynowa w centralnej Polsce z membraną PVC o spadku 3° otrzymała system klejony na szynach trapezowych. Nośność stropu wynosiła zaledwie 0,6 kN/m², więc balast był wykluczony. Instalacja o mocy 240 kWp pracuje od trzech lat bez żadnych usterek, a uzyski roczne sięgają 980 kWh/kWp. Klej poliuretanowy zastosowany zgodnie z tabelą producenta membrany zachował pełną przyczepność mimo licznych cykli zamrażania i rozmrażania.

Centrum logistyczne w strefie wiatrowej II z płytą warstwową PIR 150 mm wybrało system Ekierka Eco z mocowaniem farmerskim. Nośność płyty 1,2 kN/m² pozwoliła na rezygnację z balastu, co obniżyło masę instalacji o 95% względem wariantu ciężkiego. Moduły ustawiono pod kątem 15° w orientacji południowej, dzięki czemu roczna produkcja sięgnęła 1050 kWh/kWp, a współczynnik Performance Ratio utrzymuje się powyżej 87%.

Biurowiec klasy A na płycie warstwowej z rdzeniem z wełny mineralnej o gęstości 120 kg/m³ otrzymał system balastowy AERO EW podwyższone. Orientacja wschód-zachód zapewniła równomierną generację w ciągu dnia i zmaksymalizowała autokonsumpcję, która sięga 78%. Balast 130 kg/m² rozłożono na stopach fundamentowych z matami EPDM, a całość zweryfikowano w tunelu aerodynamicznym dla klasy obciążeń B.

Konstrukcja pod panele na dach płaski podsumowanie praktyczne

Najlepsza konstrukcja pod panele na dach płaski to ta, która współgra z nośnością budynku, rodzajem poszycia i lokalnymi warunkami wiatrowymi. System balastowy sprawdza się na solidnych stropach z membraną, system klejony na dachach o niskiej nośności, a mocowanie farmerskie na płytach warstwowych z pianką PIR. Każdy z tych wariantów ma swoje ograniczenia, które warto poznać przed podpisaniem umowy z wykonawcą. Świadomy inwestor pyta o klasę obciążeń, certyfikat KOT lub ETA oraz wyniki badań w tunelu aerodynamicznym, bo to właśnie te informacje odróżniają profesjonalny system od przypadkowego zestawu profili.

Jeżeli rozważasz montaż instalacji fotowoltaicznej na dachu płaskim, poproś wykonawcę o audyt poszycia, obliczenia statyczne i dobór systemu montażowego zgodny z dokumentacją budynku. Kompletna oferta powinna zawierać schemat rozmieszczenia modułów, kartę techniczną konstrukcji, plan balastu oraz harmonogram prac z uwzględnieniem warunków pogodowych. Każdy z tych elementów wpływa na trwałość i wydajność instalacji, więc warto poświęcić im uwagę jeszcze przed pierwszym wkręceniem klemy.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), Krajowe Oceny Techniczne ITB, dokumentacje techniczne producentów membran i płyt warstwowych, raporty z badań w tunelach aerodynamicznych publikowane przez producentów systemów montażowych, oraz wytyczne Polskiego Towarzystwa Fotowoltaiki. Szczegółowe wymagania prawne dotyczące instalacji fotowoltaicznych zawiera także Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późniejszymi zmianami).
