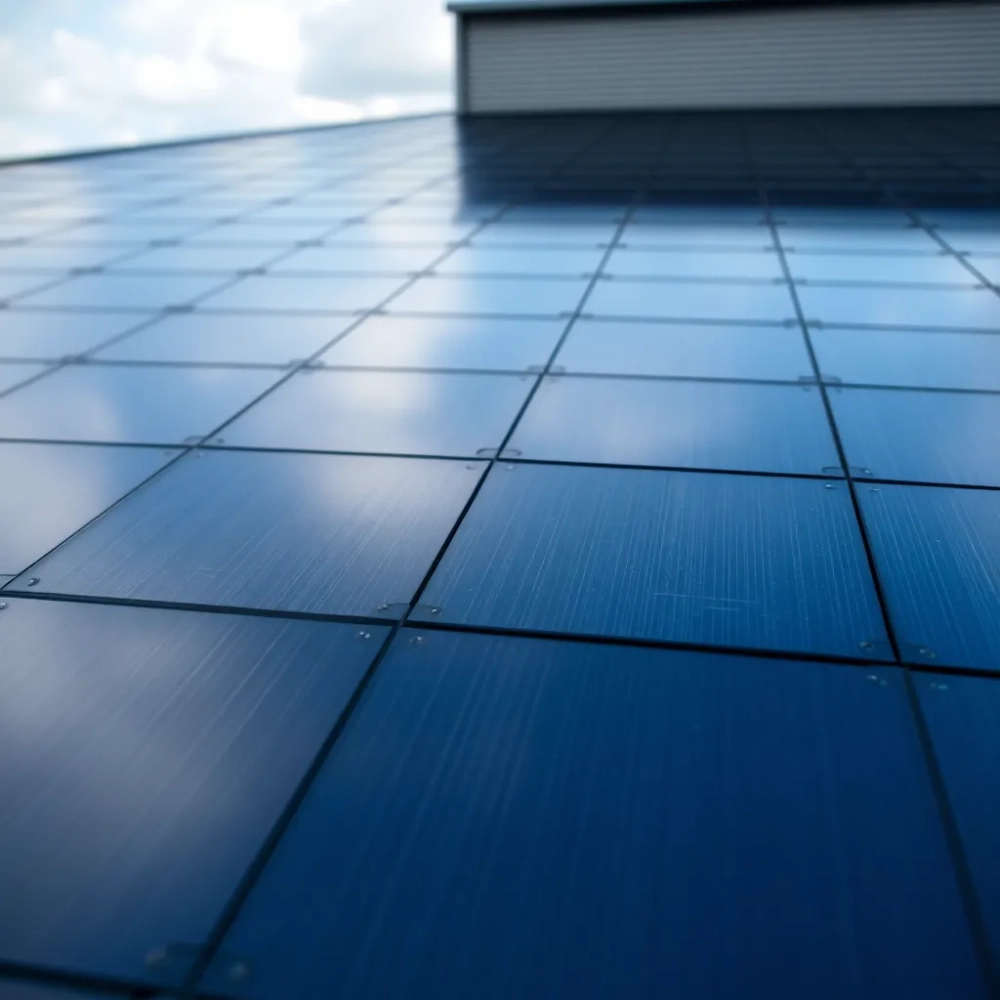

Szczelny dach z paneli fotowoltaicznych — jak to naprawdę działa

Trzy dni deszczu, zacieki na podbitce, krople wypadające z górnych profili na moduły. Taki obrazek widziałem osobiście więcej niż raz, gdy tradycyjny montaż paneli PV traktował pokrycie dachowe jak coś, co można po prostu przedziurawić wkrętem i uszczelnić silikonem. Szczelny dach z paneli fotowoltaicznych wymaga czegoś więcej niż dobrej woli ekipy montażowej. Potrzebny jest profil, który przejmuje na siebie całą fizykę spływającej wody i odprowadza ją tam, gdzie powinna trafić, czyli do rynny.

• Czym jest profil wodoszczelny ECOMAR1ML i jak chroni dach przed wodą
• Montaż paneli PV bez nieszczelności instrukcja krok po kroku
• Profil aluminiowy do fotowoltaiki kontra tradycyjny hak i śruba co lepiej trzyma dach
• Jak dobrać liczbę profili na dach i kiedy szczelne PV po prostu nie zadziała

Czym jest profil wodoszczelny ECOMAR1ML i jak chroni dach przed wodą

Profil wodoszczelny do fotowoltaiki to w istocie aluminiowa kształtka nośna, która zastępuje klasyczne haki lub stelaże na dachu skośnym i jednocześnie tworzy korytko odwadniające pod dolną krawędzią modułów. Woda spływająca po powierzchni paneli trafia na górną krawędź profilu, wpływa w wydzielony kanał i grawitacyjnie odprowadzana jest w kierunku okapu. Cały mechanizm bazuje na prostym fakcie fizycznym: grawitacja nie pyta o intencje, więc każdy milimetr spadku i każdy rowek w aluminium pracuje non stop, nawet przy ulewie 50 mm/h.

Konstrukcja opatentowana w Polsce (numer patentu podany przy produkcie) wykorzystuje stop aluminium 6063 T6, łączony przez wytłaczanie na gorąco z tolerancją ±0,2 mm na długości 2,4 m. Ta klasa materiału wytrzymuje obciążenie charakterystyczne śniegiem do 1800 Pa i wiatrem ssącym do 2400 Pa, co odpowiada wymaganiom normy PN-EN 1991-1-3 dla stref śniegowych II i III. Aluminium nie koroduje biologicznie, nie wymaga konserwacji co 2-3 lata jak stal ocynkowana i nie traci sztywności w szerokim zakresie temperatur od −40 do +85°C.

Anodowanie warstwą 15-20 mikronów zamyka pory aluminium i tworzy barierę elektrochemiczną. To ten sam proces, który widzisz na felgach samochodowych premium albo ramach okien aluminiowych w nowoczesnych biurowcach. Dzięki niemu profil zachowuje kolor RAL 7016 lub 9005 przez co najmniej 15 lat ekspozycji na UV i kwaśne deszcze, bez łuszczenia i bez tzw. efflorescence (białego nalotu solnego).

Kompatybilność z pokryciami dachowymi

Profile aluminiowe do fotowoltaiki w wersji wodoszczelnej współpracują z sześcioma najpopularniejszymi pokryciami na polskim rynku. Blachodachówka modułowa o wysokości fali 20-45 mm, blacha na rąbek stojący o grubości 0,5-0,7 mm, dachówka ceramiczna karpiówka oraz dachówka cementowa. Na każdym z tych podłoży profil doszczelnia połączenie między modułem a pokryciem za pomocą gumowej uszczelki EPDM o twardości Shore A 70. EPDM to mieszanka kauczuku syntetycznego wytrzymująca temperaturę pracy od −45 do +130°C bez utraty elastyczności.

Klasa szczelności osiągana w testach laboratoryjnych (natrysk 450 l/m²/h przy ciśnieniu 0,5 bar, czas 60 minut) odpowiada klasie 9A normy PN-EN 12154 dla ścian osłonowych. Mówiąc po ludzku, nawet przy zacinającym, poziomym deszczu woda nie przedostaje się przez profil do warstwy wstępnego krycia ani do konstrukcji krokwi.

Montaż paneli PV bez nieszczelności instrukcja krok po kroku

Pierwszy krok to nie wiercenie, tylko oznaczenie linii montażowej laserem krzyżowym na membranie wstępnego krycia. Precyzja ustawienia pierwszego rzędu profili decyduje o tym, czy wszystkie kolejne moduły będą leżały w jednej płaszczyźnie. Tolerancja odchyłki na całej długości 10 m nie powinna przekraczać ±3 mm, bo inaczej na krawędziach paneli pojawią się szczeliny klinowe, w które wiatr będzie wpychał deszcz ze śniegiem.

Narzędzia i materiały potrzebne do montażu

• Wiertarko-wkrętarka z momentem 18-22 Nm i kluczem dynamometrycznym
• Zestaw bitów Torx T30 i T40
• Poziomica laserowa z dokładnością ±0,3 mm/m
• Nożyce do blachy (prawe i lewe) oraz giętarka ręczna
• Uszczelka EPDM w rolce, szerokość 20 mm, grubość 3 mm
• Śruby A2-70 M8x30 z podkładką EPDM wklejoną w łeb
• Kliny montażowe PVC 2 mm i 5 mm do poziomowania

Drugi krok to przykręcenie profili do krokwi przez kontrłatę, z pominięciem poszycia. Śruba M8 musi wejść w drewno minimum 60 mm lub w stalową blachę trapezową minimum 15 mm, bo przy takiej głębokości zakotwienia siła wyrywająca przekracza 4,2 kN, czyli czterokrotnie więcej niż typowe obciążenie wiatrem w III strefie. Pamiętaj, że zbyt płytkie wkręcenie to najczęstsza przyczyna zerwania profili przy pierwszym orkanie.

Trzeci krok to nałożenie ciągłej warstwy uszczelniacza butylowego na górną półkę profilu. Butyl zachowuje plastyczność przez 30 lat, nie twardnieje jak silikon i nie wypłukuje się pod wpływem promieniowania UV. Grubość warstwy 1,5-2 mm wystarcza, by skompensować rozszerzalność termiczną aluminium (23 μm/m/°C) względem modułu szklanego (8 μm/m/°C) bez powstawania mikropęknięć.

Czwarty krok to osadzenie modułu i dokręcenie klem środkowych oraz końcowych momentem 18 Nm. Klemy aluminiowe z gumą EPDM nie mogą być dokręcone na sztywno, bo szkło hartowane modułu PV ma wytrzymałość na ściskanie punktowe 120 MPa i przy zbyt dużej sile pęka narożnik. Moment 18 Nm to kompromis wyznaczony doświadczalnie: guma się spłaszcza o 0,3 mm, co daje tarcie statyczne 480 N na klemę.

Piąty krok to montaż kolan rynnowych w rozstawie co 6-8 m wzdłuż okapu. Woda spływająca korytkiem profilu musi mieć zapewniony spadek minimum 2° w kierunku kolana, inaczej tworzy zastoiny i przy pierwszym mrozie rozsadza profil od wewnątrz.

Najczęstsze błędy montażowe to rezygnacja z uszczelki butylowej, dokręcanie klem na oko bez klucza dynamometrycznego oraz brak ciągłości uszczelniacza na łączeniach profili. Każdy z tych błędów skutkuje utratą gwarancji zarówno na profile, jak i na dach.

Kiedy profil wodoszczelny po prostu nie zadziała

Dach płaski o spadku poniżej 3° nie spełnia warunku grawitacyjnego odpływu wody. Profil wymaga minimalnego nachylenia 5°, żeby jego korytko działało zgodnie z założeniami projektowymi. Na dachu płaskim stosuje się systemy balastowe albo trójkąty nachylone, a te mają własną logikę odprowadzania wody i nie współpracują z profilem ECOMAR. Podobnie wiaty i carporty z dachem jednospadowym o spadku 2-3° wymagają dodatkowej instalacji rynny wewnętrznej w profilu, co wykracza poza standardowy montaż.

Profil aluminiowy do fotowoltaiki kontra tradycyjny hak i śruba co lepiej trzyma dach

Tradycyjny montaż paneli PV na hakach wkręcanych w krokiew wygląda prosto i dlatego jest tak popularny. Hak ze stali nierdzewnej A2, śruba dwugwintowa, podkładka EPDM, na to szyna aluminiowa i klemy. Proste, ale diabeł tkwi w trzech miejscach. Pierwsze to dziesiątki otworów w poszyciu, drugie to fakt, że hak wystaje ponad pokrycie i tworzy krawędź retencyjną, na której staje woda. Trzecie to brak ciągłego kanału odwadniającego między panelem a dachem.

Profil aluminiowy do fotowoltaiki rozwiązuje wszystkie trzy problemy jednocześnie. Nie wierci się w pokryciu, bo mocowanie idzie przez kontrłatę do krokwi. Nie wystaje ponad falę blachy, bo jego górna półka zrównuje się z modułem. Tworzy kanał odpływowy, który łapie wodę spływającą z dolnej krawędzi ogniwa i prowadzi ją kontrolowanym torem do rynny.

Koszt pełnego systemu w przeliczeniu na metr kwadratowy instalacji

Dla instalacji 6,5 kWp (16 modułów po 410 W, powierzchnia 32 m²) koszt samych profili wynosi 160 zł/m² netto, co przekłada się na 5120 zł za całość. Dodając 8 kolan rynnowych, 32 klemy środkowe, 16 klem końcowych i 96 śrub montażowych, otrzymujemy komplet za około 5800 zł netto. W przeliczeniu na 1 kWp mocy zainstalowanej daje to 890 zł/kWp, czyli mniej niż 10% wartości całej instalacji z modułami i falownikiem.

System balastowy na dachu płaskim wychodzi drożej w przeliczeniu na moc, bo obciążenie 25-35 kg/m² wymaga wzmocnienia konstrukcji dachu. Każdy dodatkowy kilogram balastu to kwestia sprawdzenia nośności stropu lub krokwi, a taki audyt konstrukcyjny kosztuje od 800 do 1500 zł.

Kiedy hak i śruba wciąż mają sens

Na dachu o nachyleniu powyżej 35° i pokrytym dachówką ceramiczną karpiówką hak zatrzaskowy podmienia się bez ingerencji w poszycie. Jego montaż trwa 4 minuty na hak, a szczelność zapewnia dachówka ułożona z fabrycznym zamkiem. W takim układzie profil wodoszczelny byłby przerostem formy nad treścią, bo sama geometria dachówki robi to samo, co korytko profilu.

Jak dobrać liczbę profili na dach i kiedy szczelne PV po prostu nie zadziała

Proporcja wynika z wymiarów modułów i rozstawu krokwi. Standardowy panel 410 W ma wymiary 1722 × 1134 mm i mocuje się go na dwóch profilach ustawionych pionowo (lub dwóch rzędach klem na profilach poziomych). Przy module ułożonym pionowo potrzebujesz 2 profili na 1 moduł. Przy module poziomo (long side) potrzebujesz 2 profili na 1 moduł, ale krótszych o 60 cm. Łatwo policzyć, że na 16 modułów w układzie pionowym zużyjesz 32 profile o długości 2,4 m każdy.

Wzór na liczbę profili

Liczba profili = liczba modułów × 2. Liczba łączników profili = liczba profili − 2 (na każdą parę między sąsiednimi profilami jeden łącznik). Liczba kolan rynnowych = długość rzędu w metrach / 7 (maksymalny rozstaw kolan dla zachowania spadku). Przy instalacji 6,5 kWp w układzie 4 rzędów po 4 moduły wychodzi 32 profile, 30 łączników i 4 kolana rynnowe.

Przed zakupem sprawdź rozstaw krokwi pod kalenicą. Jeśli wynosi 80 lub 100 cm, profile 2,4 m trafią dokładnie w trzy kolejne krokwie i montaż będzie sztywny geometrycznie. Rozstaw 90 cm (popularny w domach z lat 2010-2020) wymaga zastosowania profili krótszych 1,8 m albo podcinania kontrłaty, co komplikuje robotę.

Dachy, na których szczelne PV nie zadziała

Dach o spadku poniżej 5° wymaga innego systemu, o czym pisałem wcześniej. Drugie ograniczenie to obciążenie użytkowe konstrukcji. Stropodach wentylowany w bloku z wielkiej płyty ma nośność 150 kg/m², a profil z modułem waży 14 kg/m², czyli pozostaje spory zapas. Problem pojawia się przy instalacjach naziemnych, gdzie profile aluminiowe nie mają sensu, bo nie ma dachu do ochrony. Trzecia sytuacja to dach azbestowy. Prace na pokryciu zawierającym eternit wymagają decyzji nadzoru budowlanego i klasy szczelności minimum A zgodnie z PN-EN 12474. W takim wypadku rozsądniej jest wymienić pokrycie niż kombinować z profilami.

Czwarta sytuacja to altana ogrodowa z poliwęglanu. Tam szczelność nie jest potrzebna, bo sama konstrukcja poliwęglanowa przepuszcza światło, a profile aluminiowe nie mają do czego doszczelnić. Piąta to dach o kącie nachylenia powyżej 60°. Przy tak stromym dachu moduły pracują w orientacji niemal pionowej, a woda spływa po nich w sposób laminarny, nie zbierając się w korytku profilu.

Zasada ekonomiczna i ochrona inwestycji

Instalacja fotowoltaiczna o wartości 32 000 zł na dachu domu wartego 850 000 zł to inwestycja w proporcji 1:26. Utrata szczelności dachu oznacza koszt naprawy od 12 000 do 40 000 zł (wymiana poszycia, ocieplenia, tynków, instalacji), a w najgorszym razie rozwój grzyba w warstwie izolacji termicznej, który wymaga remontu generalnego. Profil wodoszczelny za 5800 zł przy takiej ekspozycji ryzyka to polisa, która się zwraca przy pierwszej poważnej nieszczelności, której nie ma.

Dlatego szczelny dach z paneli fotowoltaicznych nie jest luksusem. To element systemu, który przesądza o tym, czy panele będą pracować 25 lat na gwarancji, czy ich właściciel będzie przez cały ten czas łatał dach pod nimi.

Pobierz pełną specyfikację techniczną profili z rysunkami CAD i przekrojami albo skontaktuj się z doradcą technicznym, który policzy zapotrzebowanie na konkretną powierzchnię dachu i dobierze liczbę profili, klem oraz kolan rynnowych.
