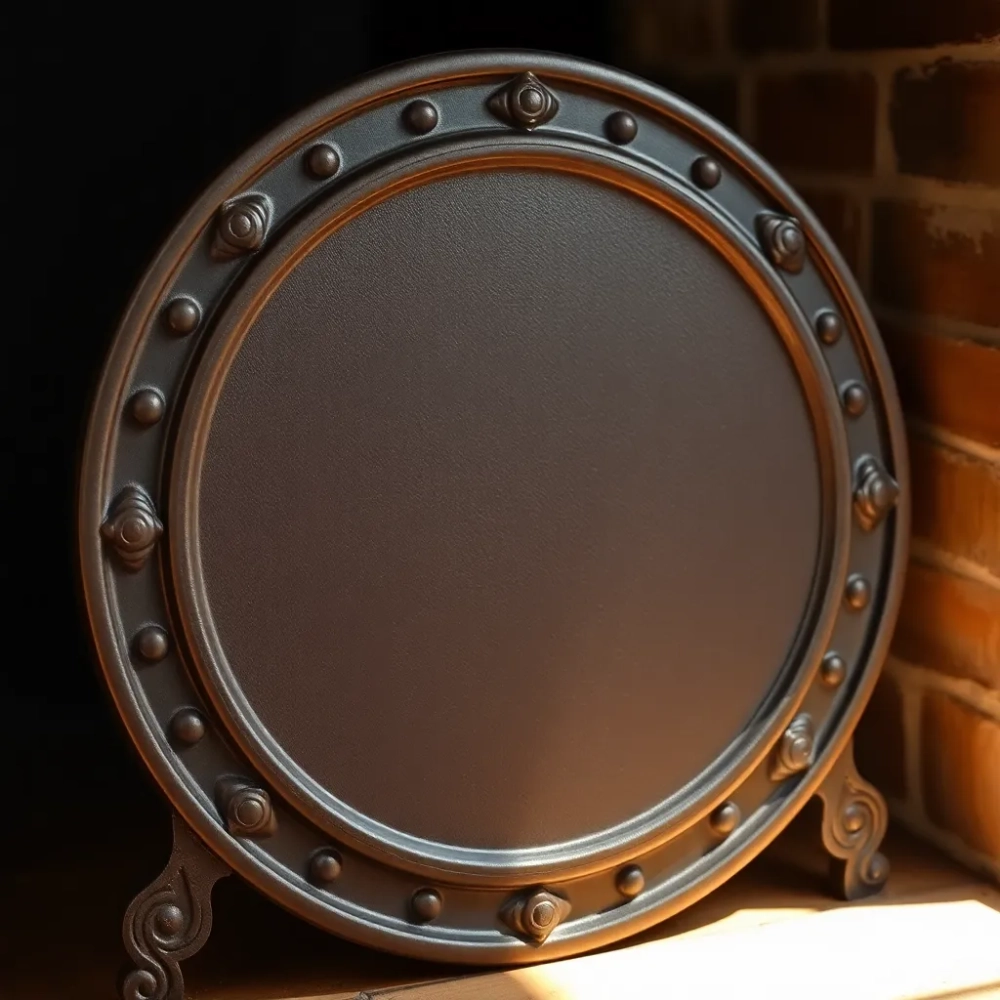

Tylna płyta żeliwna do kominka – jak dobrać i zamontować?

Twoja tylna płyta żeliwna do kominka zaczyna wyglądać niepokojąco drobne pęknięcia, nierówny wzrost temperatury, coraz wyższe rachunki za opał. Kiedyś kominek ogrzewał dom bezawaryjnie, teraz każde rozpalanie budzi wątpliwości. Problem polega na tym, że większość poradników traktuje ten temat powierzchownie, a producenci wolą nie wspominać o ograniczeniach swoich materiałów. W rzeczywistości wymiana żeliwnej płyty to decyzja, która albo obniży koszty ogrzewania o kilkaset złotych rocznie, albo pochłonie je wielokrotnie przez błędy popełnione przy zakupie pierwszego lepszego modelu.

• Wymiary tylnej płyty żeliwnej jak prawidłowo zmierzyć?
• Wymiana tylnej płyty żeliwnej kiedy jest konieczna?
• Montaż tylnej płyty żeliwnej krok po kroku
• Płyta żeliwna tylna a boczna czym się różnią?
• Czynniki wpływające na cenę płyty żeliwnej do kominka
• Konserwacja żeliwnych płyt kominkowych
• Najczęstsze błędy przy wyborze płyty do kominka
• Ile można zaoszczędzić dzięki właściwej płycie żeliwnej?

Wymiary tylnej płyty żeliwnej jak prawidłowo zmierzyć?

Dokładność pomiaru decyduje o tym, czy nowa płyta w ogóle zmieści się w kominku. Zbyt duża nie wstanie na swoje miejsce, zbyt mała zostawi szczeliny, przez które gorące gazy będą atakować obudowę. Zasada jest prosta: mierz zawsze w trzech miejscach i bierz pod uwagę największy wynik.

Szerokość mierzy się między wewnętrznymi krawędziami bocznych ścianek komory spalania, natomiast wysokość od dolnej półki aż po szczyt kopuły paleniska. Grubość żeliwnej płyty do kominka standardowo wynosi od 8 do 12 milimetrów; zbyt cienka nie wytrzyma naprężeń termicznych, zbyt gruba niepotrzebnie obciąży konstrukcję. Jeśli wymiary Twojej obecnej płyty wynoszą na przykład 470 × 355 mm, szukaj modelu o tolerancji ± 3 mm producenci tacy jak Invicta czy Uniflam podają dokładne specyfikacje w kartach technicznych.

Przy pomiarze weź pod uwagę tolerancję rozszerzalności cieplnej. Żeliwo szare podczas pierwszego rozruchu może zwiększyć objętość nawet o 1,2 mm na każdy metr bieżący. Oznacza to, że płyta o długości 50 cm wydłuży się o około 0,6 mm pozornie niewiele, ale przy niewłaściwym spasowaniu wystarczy to do powstania naprężeń prowadzących do pęknięć wzdłużnych. Dlatego między płytą a ściankami obudowy zawsze pozostawia się szczelinę dylatacyjną szerokości minimum 5 mm, wypełnioną matą ceramiczną lub wełną mineralną.

Najczęstsze wymiary płyt tylnych na rynku polskim

Rozmiary żeliwnych płyt kominkowych nie są przypadkowe wykształciła się określona norma wynikająca z konstrukcji najpopularniejszych wkładów. Najczęściej spotykane to 470 × 355 mm oraz 490 × 360 mm, które odpowiadają standardowym paleniskom o mocy do 14 kW. Dla mocniejszych wkładów, sięgających 20-25 kW, producenci oferują płyty o wymiarach 530 × 430 mm lub większe. Jeśli Twój kominek ma niestandardową bryłę, a co za tym idzie niestandardowe wymiary, rozwiązaniem jest zamówienie płyty na wymiar u odlewni specjalizującej się w drobnych seriach. Czas realizacji wynosi wówczas od 3 do 6 tygodni, a koszt jest wyższy o 30-50% w porównaniu z modelami z magazynu.

Wymiana tylnej płyty żeliwnej kiedy jest konieczna?

Żeliwo szare to materiał trwały, ale nie wieczny. Przy regularnym użytkowaniu kominka płyta powinna wytrzymać 20-30 lat, jednak warunki eksploatacji mają tu kluczowe znaczenie. Intensywne palenie suchym drewnem, częste przegrzewanie powyżej 800°C, a nawet gwałtowne schładzanie wodą wszystko to skraca żywotność żeliwnych elementów paleniska.

Pierwszym sygnałem zużycia są widoczne pęknięcia wzdłużne biegnące od środka płyty ku krawędziom. Powstają one na skutek cyklicznych naprężeń termicznych żeliwo rozgrzewa się nierównomiernie, bo środek płyty ma wyższą temperaturę niż jej brzegi. Gdy naprężenia rozciągające przekroczą wytrzymałość materiału, dochodzi do rozerwania spójności struktury. Płyta nie pęka od uderzenia pęka od przegrzewania, które ignorowaliśmy przez miesiące.

Drugim symptomem jest odkształcenie powierzchni. Płyta traci oryginalny kształt, wygina się w kierunku komory spalania lub na zewnątrz. Dzieje się tak, gdy temperatura przekroczyła granicę odkształcenia żeliwa, czyli około 900°C dla gatunku EN-GJL-200. W takim przypadku wymiana jest nieunikniona wygięta płyta zmienia geometrię paleniska i zaburza proces spalania, co prowadzi do wzrostu emisji i spadku sprawności.

Tabela objawów zużycia i priorytetów wymiany

Warto zwrócić uwagę na niebieskawy lub czarny nalot na powierzchni płyty to nie ozdoba, lecz sygnał przegrzewania. Regularne pojawianie się takich przebarwień oznacza, że temperatura w tym miejscu wielokrotnie przekraczała bezpieczną granicę. Żeliwo w tych strefach jest już osłabione i pęknie przy pierwszym silniejszym stresie termicznym.

Montaż tylnej płyty żeliwnej krok po kroku

Montaż nowej płyty nie wymaga specjalistycznych narzędzi, ale wymaga systematyczności. Zanim przystąpisz do pracy, upewnij się, że kominek jest całkowicie wygaszony i wystudzony przez minimum 12 godzin. Resztkowy żar w popiele potrafi osiągać temperaturę 400°C to wystarczy, by poparzyć i uszkodzić materiał.

Zacznij od dokładnego oczyszczenia przestrzeni montażowej. Usuń sadzę, popiół i wszelkie pozostałości spalania zarówno z powierzchni płyty, jak i z ścianek komory. Żeliwo szare dobrze przylega do czystych powierzchni, natomiast warstwa brudu działa jak izolator nowa płyta nie będzie wówczas odprowadzać ciepła bezpośrednio do konstrukcji, lecz gromadzić je w sobie. Następnie sprawdź stan uszczelek i mat izolacyjnych. Jeśli są zwęglone, kruche lub w ogóle ich brak wymień je na nowe, bo to one chronią żeliwo przed bezpośrednim kontaktem z gorącymi gazami.

Sama płyta może być montowana na dwa sposoby. Pierwszy, bardziej tradycyjny, polega na wsunięciu jej w wyprofilowane prowadnice płyta opiera się wtedy na bocznych żebrach konstrukcyjnych i sama utrzymuje ciężar. Drugi sposób to mocowanie za pomocą śrub zaciskowych przepuszczonych przez otwory w płycie i wkręcone w nakładki spoinowane do ścianki komory. Ten wariant jest trwalszy, ale wymaga precyzyjnego wiercenia i stosowania wkładek gwintowanych, bo żeliwo pęka przy zbyt mocnym dokręceniu bez odpowiedniego podparcia.

Czego unikać podczas montażu

Nigdy nie stosuj zwykłych śrub stalowych bez wkładek pod wpływem temperatury stal rozszerza się szybciej niż żeliwo i powstaje naprężenie, które po kilku cyklach wyrwie śrubę z otworu. Nie używaj też pianki montażowej ani silikonów wysokotemperaturowych jako zamiennika maty dylatacyjnej te materiały przy temperaturze przekraczającej 200°C ulegają rozkładowi i wydzielają toksyczne substancje.

Po zamontowaniu płyty wykonaj próbny rozruch. Rozpalaj mało intensywnie, stopniowo zwiększając moc pierwsze 3-4 godziny to okres aklimatyzacji, podczas którego żeliwo i materiały izolacyjne dostosowują się do warunków pracy. Obserwuj, czy płyta nie wydaje nietypowych dźwięków (trzaski to normalne, piski już nie), czy nie pojawiają się smugi dymu w miejscach styku z obudową, i czy temperatura na powierzchni płyty rośnie równomiernie. Każda anomalia w tym momencie to sygnał do natychmiastowego wygaszenia i ponownego sprawdzenia montażu.

Płyta żeliwna tylna a boczna czym się różnią?

Nazewnictwo płyt żeliwnych do kominków bywa mylące, dlatego warto ustalić jasne rozróżnienie. Płyta tylna zwana również ścianką tylną paleniska stanowi wewnętrzną ścianę komory spalania od strony przeciwnej do frontu wkładu. To właśnie ona jest najbardziej narażona na bezpośrednie działanie płomienia i najwyższe temperatury. Płyty boczne natomiast chronią ścianki boczne, które choć też gorące, osiągają nieco niższe wartości ze względu na dystans od centrum spalania.

Różnica w warunkach pracy przekłada się na parametry techniczne. Typowa żeliwna płyta do kominka montowana z tyłu ma grubość 10-12 mm i jest odlewana z żeliwa o wyższej klasie wytrzymałościowej, najczęściej EN-GJL-200 lub EN-GJL-250. Płyty boczne mogą być cieńsze 8-10 mm ponieważ temperatura dochodząca do nich jest niższa o około 100-150°C w porównaniu z tylem paleniska. Oszczędność na grubości materiału to oszczędność na cenie, ale tylko wtedy, gdy płyta jest faktycznie umieszczona z boku, a nie na wprost płomienia.

Niektórzy producenci oferują płyty uniwersalne, które można montować zarówno z tyłu, jak i z boku. To wygodne rozwiązanie logistyczne dla sklepów, ale niekoniecznie optymalne dla użytkownika płyta grubsza niż potrzeba to wyższy koszt, a cieńsza niż wymagana to ryzyko awarii. Jeśli Twój kominek wymaga obu typów płyt, zamów je osobno według specyfikacji producenta wkładu.

Żeliwo szare materiał, który sprawdza się w ekstremalnych warunkach

Aby zrozumieć, dlaczego żeliwo od wieków służy jako materiał konstrukcyjny w paleniskach, trzeba przyjrzeć się jego strukturze wewnętrznej. Żeliwo szare składa się z ziaren grafitu osadzonych w osnowie ferrytycznej lub perłytycznej. To właśnie te drobne płatki grafitu nadają materiałowi charakterystyczną szarą barwę i pełnią funkcję wewnętrznych mikroskopijnych amortyzatorów pochłaniają naprężenia termiczne bez propagowania pęknięć. Dla porównania, stal przy takich samych cyklach grzewczych pęka szybciej, bo jej jednorodna struktura nie ma tego mechanizmu rozpraszania energii.

Współczynnik przewodzenia ciepła dla żeliwa szarego wynosi około 50-60 W/mK to mniej niż dla aluminium, ale znacznie więcej niż dla cegły ogniotrwałej czy kamienia. Oznacza to, że żeliwo doskonale akumuluje ciepło i równomiernie je dystrybuuje. Płyta żeliwna o powierzchni jednego metra kwadratowego potrafi zgromadzić i oddać do pomieszczenia kilkaset watów mocy jeszcze długo po wygaszeniu kominka. Ta właściwość, zwana akumulacją ciepła, jest kluczowa dla efektywności energetycznej całego systemu grzewczego.

Porównanie właściwości materiałów izolacyjnych

Żeliwo przegrywa ze stalą wyłącznie pod względem ceny zakupu stalowa płyta do kominka kosztuje mniej więcej połowę tego, co żeliwna o porównywalnych wymiarach. Jednak po uwzględnieniu trwałości i efektywności energetycznej bilans zmienia się na korzyść żeliwa. Przy założeniu, że roczna oszczędność na opale dzięki lepszej akumulacji ciepła wynosi 300-500 zł, różnica cenowa zwraca się w ciągu dwóch do trzech sezonów grzewczych.

Czynniki wpływające na cenę płyty żeliwnej do kominka

Koszt zakupu żeliwnej płyty do kominka kształtuje się w przedziale od 180 do nawet 600 złotych za sztukę, w zależności od wielu zmiennych. Najważniejsza z nich to wymiar im większa płyta, tym więcej żeliwa potrzeba do jej odlania, a tym samym wyższa cena. Kolejna zmienna to gatunek żeliwa EN-GJL-250 droższe od EN-GJL-150, ale oferuje lepszą odporność na naprężenia termiczne. Na rynku polskim dominują płyty z żeliwa EN-GJL-200, które stanowią kompromis między ceną a parametrami.

Na cenę wpływa również stopień obróbki powierzchniowej. Płyty surowe, tuż po odlaniu, kosztują mniej, ale ich chropowata powierzchnia utrudnia czyszczenie i sprzyja osadzaniu sadzy. Płyty szlifowane lub piaskowane mają gładką powierzchnię, która łatwiej się konserwuje i prezentuje estetyczniej zwłaszcza jeśli kominek ma przeszkloną szybę i widać wnętrze paleniska. Różnica w cenie między wersją surową a szlifowaną to zwykle 15-25%.

Segmentacja cenowa płyt tylnych

Warto zwrócić uwagę na koszty ukryte. Tania płyta z nieznanego źródła może być odlana z recyklowanego żeliwa o niestabilnym składzie chemicznym. Związcza siarki czy fosforu przekraczające normy powodują kruchość materiału płyta wygląda solidnie, ale pęka przy pierwszym silnym nagrzaniu. Dlatego przy zakupie zawsze żądaj deklaracji zgodności z normą PN-EN 1561, która określa wymagania dla żeliw odlewniczych.

Konserwacja żeliwnych płyt kominkowych

Prawidłowo zamontowana i eksploatowana płyta żeliwna praktycznie nie wymaga konserwacji. Żeliwo nie rdzewieje w takim stopniu jak stal, nie wymaga malowania ani impregnacji. Jedyne, o czym trzeba pamiętać, to regularne usuwanie nagromadzonej sadzy i popiołu z powierzchni oraz ze szczelin dylatacyjnych. Nagromadzona sadza działa jak izolator obniża sprawność wymiany ciepła między płomieniem a płytą, co prowadzi do przegrzewania się strefy spalania.

Czyszczenie najlepiej przeprowadzać po całkowitym wystygnięciu kominka, używając szczotki drucianej lub szpachelki z tworzywa (nie metalu, bo metal zarysuje powierzchnię żeliwa). Drobne rysy powierzchniowe nie są problemem żeliwo szare znosi zarysowania bez utraty właściwości mechanicznych. Jeśli jednak zauważysz głębokie rowki powstałe na skutek działania żużla lub grudek popiołu, warto takie miejsca wygładzić papierem ściernym o ziarnistości 120.

Raz w roku, przed sezonem grzewczym, warto przeprowadzić kompleksową kontrolę stanu płyty. Sprawdź wzrokowo, czy nie pojawiły się nowe pęknięcia, zbadaj palcem powierzchnię w poszukiwaniu miejscowych odkształceń, upewnij się, że szczeliny dylatacyjne nie są zablokowane przez nagromadzony pył. Taka inspekcja trwa kilka minut, a może uchronić przed poważną awarią w środku zimy, gdy naprawa jest najtrudniejsza i najdroższa.

Najczęstsze błędy przy wyborze płyty do kominka

Pierwszy błąd to zakup płyty na podstawie samej tylko ceny. Najtańsze modele na rynku często pochodzą z odlewni stosujących przestarzałe technologie, co skutkuje porowatością struktury wewnętrznej. Płyta wygląda solidnie, ale podczas pracy w wysokiej temperaturze wydziela się z niej gaz, który może być niebezpieczny dla zdrowia. Objawia się to charakterystycznym zapachem kwaśnym przy pierwszym rozruchu jeśli go poczujesz, natychmiast wygas kominek i przewietrz pomieszczenie.

Drugi błąd to ignorowanie specyfikacji producenta wkładu. Każdy producent wkładów kominkowych określa maksymalną dopuszczalną temperaturę pracy poszczególnych elementów paleniska. Przekroczenie tej wartości nie tylko skraca żywotność płyty, ale może unieważnić gwarancję na cały wkład. Przed zakupem sprawdź w dokumentacji technicznej, jaki typ płyty jest zalecany czasem producenci wkładów premium wymagają stosowania wyłącznie oryginalnych części, nawet jeśli zamienniki są tańsze i z pozoru identyczne.

Trzeci błąd to nieprawidłowe dobranie wymiarów. Zbyt mała płyta zostawia odsłoniętą powierzchnię obudowy, która nie jest przystosowana do kontaktu z wysoką temperaturą. Zbyt duża płyta nie zmieści się w przeznaczone dla niej miejsce lub będzie wymuszać zmianę geometrii komory spalania. W obu przypadkach konsekwencje są poważne od spadku sprawności po zagrożenie pożarowe. Dlatego pomiar wykonaj dwukrotnie, a wynik potwierdź przed złożeniem zamówienia.

Ile można zaoszczędzić dzięki właściwej płycie żeliwnej?

Żeliwna płyta do kominka wpływa na koszty ogrzewania na dwa sposoby. Pierwszy to sprawność spalania lepsza płyta lepiej odbija promieniowanie z powrotem do paleniska, co sprawia, że proces spalania jest pełniejszy, a do atmosfery ucieka mniej niezwęglonego węgla. Drugi to akumulacja ciepła żeliwo magazynuje energię i oddaje ją stopniowo, dzięki czemu kominek efektywnie ogrzewa pomieszczenie jeszcze przez kilka godzin po wygaszeniu.

Różnica w sprawności między kominkiem bez płyty a tym wyposażonym w żeliwną płytę premium może sięgać 15-20 punktów procentowych. Dla kominka o mocy nominalnej 12 kW oznacza to dodatkowe 1,5-2,5 kW energii przekazywanej do pomieszczenia zamiast uchodzącej kominem. Przy założeniu, że sezon grzewczy trwa 180 dni i kominek pracuje średnio 4 godziny dziennie, roczna oszczędność na opale może wynieść od 600 do nawet 1200 złotych, w zależności od ceny drewna i intensywności użytkowania.

*Przy założeniu ceny drewna opałowego 350 zł/metr przestrzenny, powierzchnia ogrzewana 120 m²

Inwestycja w dobrą płytę zwraca się szybciej niż myślisz. Warto o tym pamiętać, gdy przy kasie sklepowej pojawia się pokusa, by wybrać tańszy zamiennik. Oszczędność 100 złotych na zakupie może kosztować 1000 złotych straconych na opale w ciągu kilku najbliższych sezonów.

Przed zakupem żeliwnej płyty do kominka sporządź listę parametrów swojego wkładu model, moc nominalną, wymiary komory spalania. Zabierz ją ze sobą do sklepu lub sprawdź w internecie przed złożeniem zamówienia online. Dopasowanie płyty do konkretnego wkładu to nie detal, lecz warunek konieczny bezawaryjnej pracy przez lata.
