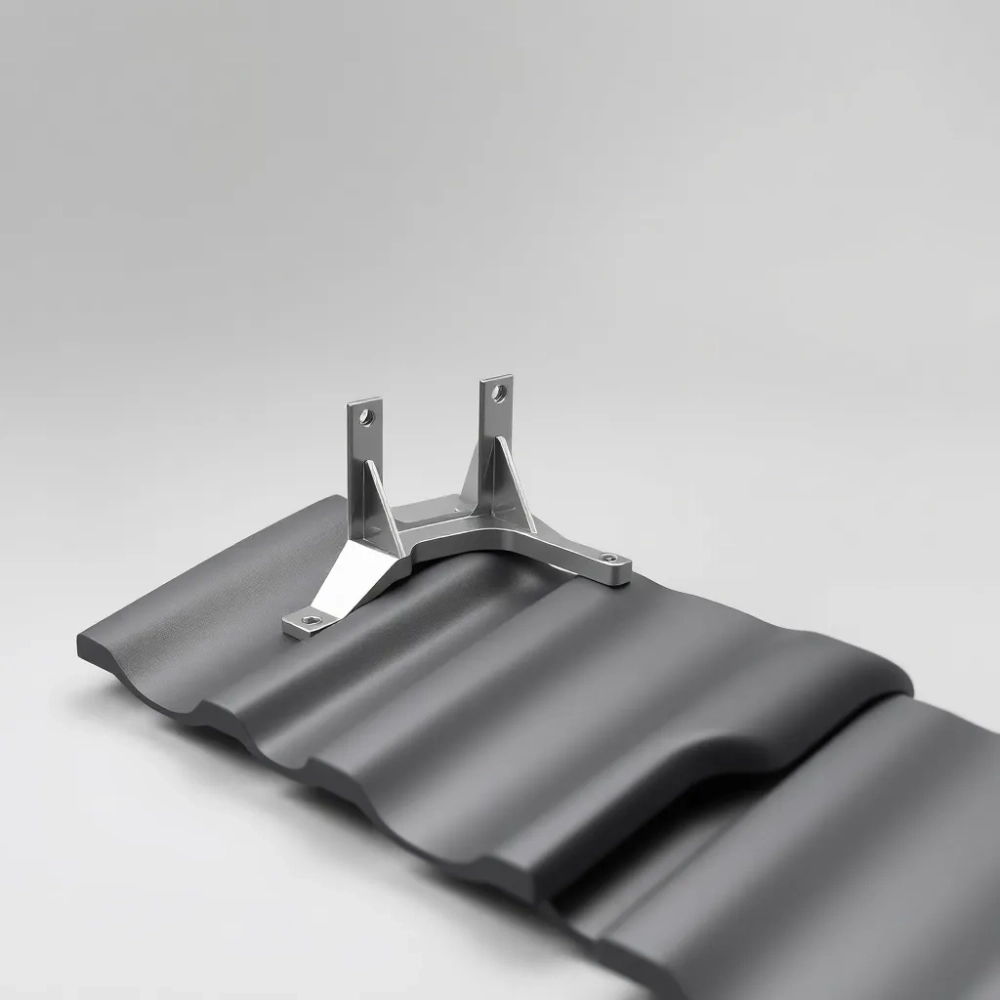

Uchwyt do paneli fotowoltaicznych na dachówkę: kompletny poradnik montażu

Dachówka ceramiczna potrafi boleśnie zweryfikować każdy montaż paneli PV: za krótka śruba, źle dobrany hak, brak uszczelnienia i po roku w dachu pojawia się most termiczny albo przeciek. Uchwyt do paneli fotowoltaicznych dachówka to pozornie mały element, a decyduje o nośności całej instalacji, odporności na wiatr i śnieg oraz o tym, czy dachówka pod hakem pęknie przy pierwszej zimie. Poniżej znajdziesz rozbudowany przewodnik, który łączy stronę materiałową, mechaniczną i formalnoprawną, bez lania wody i powtarzania ogólników znanych z katalogów.

• Rodzaje haków i śrub do montażu paneli PV
• Materiały i odporność korozyjna uchwytów
• Montaż paneli fotowoltaicznych na dachówce krok po kroku
• Dobór uchwytu do typu pokrycia dachowego
• Najczęstsze błędy montażowe i jak ich uniknąć
• Dokumentacja odbiorcza i certyfikaty
• Czas montażu i koszty orientacyjne

Rodzaje haków i śrub do montażu paneli PV

Rynek montażowy dzieli się wyraźnie na rozwiązania do dachówki profilowanej, dachówki płaskiej karpiówki, blachodachówki, rąbka stojącego i pokryć blaszanych typu Kalzip. Różnią się nie tylko kształtem, ale przede wszystkim sposobem przenoszenia obciążeń na więźbę dachową.

Hak regulowany trzykrotnie to najbardziej uniwersalne rozwiązanie dla dachówki ceramicznej i betonowej. Potrójna regulacja wysokość nad łatą, odległość od dachówki oraz kąt pozwala ominąć nierówności pokrycia i ustawić szynę dokładnie w pionie. Mechanizm śrubowy M8 z podkładką ząbkowaną blokuje się samoczynnie pod obciążeniem, co eliminuje luzy po sezonie zimowym.

Hak z pojedynczą regulacją w zakresie 165-205 mm z płaskownikiem 40×11 mm sprawdza się tam, gdzie więźba ma regularny rozstaw łat. Mniejsza liczba przegubów to mniejsze ryzyko poluzowania, ale i mniejsza tolerancja na błędy pokrycia. Stosuje się go przy nowych, równo ułożonych dachach.

Śruba dwugwintowa 160-400 mm wg DIN 6923 wchodzi w grę przy dachach o znacznej odległości między szyną a łatą albo przy dociepleniu połaci wełną o grubości 30-40 cm. Dwa gwinty jeden pod łatą, drugi pod szyną rozkładają siłę docisku na większą powierzchnię drewna, dzięki czemu nie wyrywają się przy szwach wiatrowych rzędu 1,2 kN/m².

Uchwyt na rąbek stojący mocuje się klamrą do fałdy blachy bez przebijania poszycia. Mechanizm jest czysto zaciskowy stalowy klips wsuwa się pod rąbek i śruba centrująca dociska profil. Brak otworów oznacza brak ryzyka korozji kontaktowej, ale też brak możliwości korekcji po montażu.

Uchwyt Kalzip różni się od klasycznego rąbka tym, że współpracuje z profilem aluminiowym z przetłoczeniem na klip. Jego zadaniem jest przeniesienie obciążeń ssania wiatru bez deformacji cienkiej blachy trapezowej. Stosuje się go wyłącznie na pokryciach Kalzip, Ruukki i podobnych systemach.

Łącznik ceownika, adapter montażowy i uchwyt typu S pełnią rolę pośredników między hakiem a szyną. Pozwalają obejść nietypowe sytuacje skosy, lukarny, wole oka bez konieczności kłopotliwego spawania lub dorabiania elementów na budowie.

Kiedy który hak stosować, a kiedy odpuścić

Hak karpiówka wchodzi w grę tylko przy dachówce płaskiej z zapasem materiałowym na szlifowanie krawędzi. Szlifowanie szlifierką kątową bez chłodzenia wodnego powoduje mikropęknięcia, które po dwóch sezonach zimowych przeradzają się w widoczne rysy. Gdy zapasu nie ma, hak karpiówka odpada.

Typ L do blachodachówki wymaga podklejenia EPDM pod stopą i użycia wkrętów farmerskich z podkładką E16. Nie stosuje się go na dachówce ceramicznej brak łaty nośnej pod płaskim ramieniem powoduje wyginanie pod śniegiem.

Biberschwanz to hak o obniżonym profilu, przeznaczony pod dachówki typu mnich-mniszka II o wysokości 185-215 mm. Nie sprawdzi się przy dachówce zakładkowej większej niż 220 mm hak po prostu nie zmieści się w zamku.

Schieffer trzyma szynę na stałej wysokości nad łupkiem. Brak regulacji to zaleta przy sztywnych pokryciach kamiennych, ale wada przy nierównym łaceniu liczy się co do milimetra.

Materiały i odporność korozyjna uchwytów

Stal nierdzewna austenityczna gatunku 1.4301 (A2) wystarcza w środowiskach wiejskich i miejskich, czyli w klasie korozyjności C1-C3. Dodatek molibdenu w gatunku 1.4404 (A4 / 316L) podnosi odporność na chlorki, co ma znaczenie w pasie nadmorskim i okolicach dróg solonych zimą. 1.4571 (z tytanem) jest stabilizowany przeciw korozji międzykrystalicznej i sprawdza się przy wyższych temperaturach pracy.

Stal ferrytyczna 1.4016 tańsza od austenitycznej, ale mniej odporna na korozję wżerową. Stosuje się ją w elementach wewnętrznych lub tam, gdzie nie ma ryzyka kontaktu z wilgocią i solą. W uchwytach zewnętrznych to oszczędność pozorna, bo korozja zaczyna się od zarysowania powłoki przy montażu.

Stal czarna ocynkowana ogniowo (warstwa 70-85 µm) chroni mechanicznie cynk poświęca się, pokrywając się białym nalotem tlenku. W klasie C4 (przemysł, miasto z dużym ruchem) żywotność spada do 15-20 lat. Cynkowanie galwaniczne (8-12 µm) nadaje się wyłącznie do środowisk suchych C1-C2, bo warstwa jest zbyt cienka, by chronić przed korozją wżerową.

⚠ Śruby montażowe klasy 8.8 bez powłoki cynowej w kontakcie z aluminium szyny tworzą ogniwo galwaniczne. Różnica potencjałów sięga 0,7 V, co w obecności wilgoci przyspiesza korozję stali. Rozwiązaniem są podkładki EPDM oddzielające metale lub śruby ze stali nierdzewnej A2/A4.

Montaż paneli fotowoltaicznych na dachówce krok po kroku

Na dachu skośnym z dachówką ceramiczną zaczyna się od wymiany fragmentu pokrycia w miejscu mocowania. Trzeba wyciągnąć dachówki sąsiadujące z miejscem wkręcenia haka, by odsłonić łatę. Bez tego etapu hak oprze się na dachówce, a nie na łacie, i po pierwszym sezonie wiatrowym szyna zacznie się uginać.

Hak wkręca się w łatę dwoma wkrętami 6×80 mm pod kątem 90° do włókien. Po przykręceniu płatek haka powinien wystawać ponad dachówkę na tyle, by szyna aluminiowa nie dotykała pokrycia. Minimalna szczelina to 10 mm dzięki niej powietrze chłodzi tył panelu i odprowadza skropliny.

Przy dachówce karpiówce szlifowanie krawędzi szlifierką segmentową na mokro z tarczą diamentową to konieczność, nie opcja. Na sucho dachówka pęka w 30% przypadków już przy pierwszym przejściu tarczy. Mokre szlifowanie chłodzi krawędź i odsłania zdrowe warstwy ceramiczne.

Na blachodachówce typ L montuje się inaczej: wkręt farmerski wchodzi przez blachę do łaty, a stopa L z EPDM uszczelnia przejście. Użycie wkrętów bez podkładki EPDM kończy się punktową korozją po 3-4 latach, bo ocynk blachy przebija się przy wkręcaniu.

Na rąbku stojącym montaż jest bezinwazyjny, ale wymaga precyzji. Klips wsuwa się pod fałdę, śruba centrująca dociska profil aluminiowy. Siła docisku nie może przekroczyć 35 Nm, bo rąbek zacznie się odkształcać. Stosuje się klucz dynamometryczny z ogranicznikiem.

Na dachu płaskim stosuje się systemy balastowe bezinwazyjne trójkąty montażowe 15-35° obciążone płytami chodnikowymi 50×50×5 cm. Na 1 panel potrzeba 80-120 kg balastu, zależnie od strefy wiatrowej wg PN-EN 1991-1-4. Wariant wbijany w grunt to pale śrubowe 1,5-2,5 m, na które nakłada się adapter panelu rozwiązanie dla instalacji naziemnych, nie dachowych.

Checklista montażowa 10 punktów

• Sprawdź nośność łat i kontrłat klasa drewna min. C24 wg PN-EN 338.
• Zweryfikuj rozstaw haków z obliczeniami wiatrowymi i śniegowymi dla strefy.
• Dobierz hak do typu dachówki nie odwrotnie.
• Uszczelnij każde przejście przez pokrycie taśmą butylową lub EPDM.
• Utrzymuj szczelinę min. 10 mm między szyną a dachówką.
• Używaj podkładek EPDM między różnymi metalami.
• Dokręcaj śruby dynamometrycznie wg karty technicznej producenta.
• Oznacz każdy hak markerem na dachówce ułatwia późniejsze serwisy.
• Wykonaj próbę szczelności polewając połączenia wodą przed podłączeniem paneli.
• Sporządź dokumentację powykonawczą z mapą haków i zdjęciami.

Dobór uchwytu do typu pokrycia dachowego

Dachówka ceramiczna zakładkowa (marsylka, holenderka) toleruje hak regulowany trzykrotnie, bo ma regularną wysokość zamka 70-90 mm. Dachówka betonowa bywa o 5-10 mm wyższa, więc hak wymaga dłuższego płatka lub podkładki dystansowej.

Dachówka karpiówka potrzebuje haka o obniżonym profilu Biberschwanz lub dedykowanego karpiówki. Zwykły hak regulowany zahacza o sąsiednie dachówki i unosi je, tworząc nierówności widoczne z ulicy. Po roku woda w tych miejscach zaczyna się cofać pod wiatrem.

Blachodachówka modułowa współpracuje z typem L lub S zależnie od fali. Profile aluminiowe wsuwane pod falę dają stabilniejsze podparcie niż wkręty przez blachę, ale wymagają demontażu fragmentu pokrycia. Na blachodachówce płaskiej (panel click) montuje się wyłącznie przez profil L z podklejeniem EPDM, bo blacha nie ma usztywnienia fali.

Rąbek stojący aluminiowy i stalowy akceptuje tylko uchwyt na rąbek. Próba wkręcenia śruby w fałdę kończy się rozszczelnieniem i korozją kontaktową. Rąbek Kalzip wymaga osobnego systemu klipsów kompatybilnych z przetłoczeniem producenta.

Łupek naturalny i syntetyczny współpracuje z uchwytem Schieffer lub Schieffer-Reg. Brak regulacji wysokości to zaleta przy sztywnych płytkach kamiennych hak nie ugina się pod śniegiem. Wada: łupki trzeba nawiercać, co wymaga wiertła diamentowego i wprawy.

Najczęstsze błędy montażowe i jak ich uniknąć

Brak uszczelnienia wokół haka to wiodąca przyczyna przecieków po pierwszej zimie. Taśma butylowa pod stopą haka i EPDM pod śrubą tworzą barierę dla wody spływającej po dachówce. Bez nich woda kapilarnie wciąga się pod spoinę i zamarza, rozsadzając połączenie od środka.

Zbyt krótka śruba dwugwintowa przy grubej warstwie wełny to drugi klasyk. Śruba 160 mm sięga łaty przy 20 cm docieplenia, ale przy 35 cm już nie. W takim wypadku dobiera się śrubę 350-400 mm, bo inaczej gwint nie zaciśnie szyny i panel zacznie „tańczyć" przy wietrze.

Mieszanie haków ze stali ocynkowanej ogniowo i śrub ze stali nierdzewnej bez podkładek dystansowych przyspiesza korozję. Każde połączenie różnych metali w obecności wilgoci to ogniwo galwaniczne. Bez przekładek EPDM żywotność instalacji spada o połowę.

Przed montażem warto wykonać próbę na jednym haku: obciążyć go masą 150 kg przez 24 godziny i sprawdzić, czy nie wyrwał się z łaty. Taki test eliminuje 90% błędów materiałowych przed założeniem kilkudziesięciu kolejnych haków.

Dobór haka do pokrycia „na oko" bez sprawdzenia wysokości zamka i kąta nachylenia dachu kończy się koniecznością demontażu i zakupu nowych elementów. Warto przygotować 2-3 dachówki zapasowe producent pokrycia dostarcza próbki, na których można przetestować hak przed zakupem hurtowym.

Brak obliczeń statycznych dla strefy wiatrowej i śniegowej wg PN-EN 1991-1-3 i 1991-1-4 to ryzyko formalne i fizyczne. W strefie śniegowej 3 (okolice Zakopanego, Bielska-Białej) obciążenie śniegiem sięga 1,6 kN/m², a w strefie wiatrowej 2 nad Bałtykiem ssanie wiatru przekracza 1,4 kN/m². Bez obliczeń instalator zakłada zbyt mało haków lub zbyt słabe punkty mocowania.

Ostatni błąd to pominięcie dokumentacji odbiorczej. Atest materiałowy, deklaracja zgodności, protokół montażu i mapa haków na dachu to elementy wymagane przy podłączeniu instalacji do sieci energetycznej. Bez nich zakład energetyczny odmówi założenia licznika dwukierunkowego.

Dokumentacja odbiorcza i certyfikaty

Każdy uchwyt powinien mieć deklarację zgodności z normą PN-EN 1090-1 (elementy nośne stalowe) albo ETA (Europejska Ocena Techniczna) dla systemu montażowego. Producent udostępnia je na stronie brak tych dokumentów dyskwalifikuje hak w oczach inspektora nadzoru budowlanego.

Atest materiałowy 3.1 wg PN-EN 10204 potwierdza gatunek stali i skład chemiczny. Dla stali nierdzewnej 1.4404 zawartość molibdenu 2-3% decyduje o odporności na chlorki. Bez atestu nie da się udowodnić, że hak faktycznie jest z tego gatunku.

Protokół montażu zawiera: datę, dane instalatora, schemat rozmieszczenia haków, wartości momentów dokręcenia, zdjęcia newralgicznych punktów. Ten dokument ubezpieczyciel bierze pod uwagę przy ewentualnej szkodzie brak protokołu oznacza odmowę wypłaty odszkodowania.

Czas montażu i koszty orientacyjne

Montaż haka na dachówce ceramicznej zajmuje 8-12 minut przy doświadczonym zespole dwuosobowym. Na rąbku stojącym czas spada do 5-7 minut, bo nie trzeba szlifować dachówek. Dach płaski balastowy to 4-6 minut na panel, ale dochodzi czas na rozłożenie płyt chodnikowych.

Koszt haka regulowanego ze stali nierdzewnej 1.4301 to 18-28 PLN netto. Hak 1.4404 dla strefy nadmorskiej kosztuje 32-48 PLN. Śruba dwugwintowa DIN 6923 M10×200 mm to 6-10 PLN. Komplet na 1 kWp (3-4 haki) zamyka się w kwocie 80-180 PLN przy hakach standardowych i 150-250 PLN przy hakach morskich.

Jeśli dobierasz uchwyt do paneli fotowoltaicznych na dachówkę pod konkretną instalację, zacznij od trzech rzeczy: pobrania próbki pokrycia od producenta dachu, ustalenia strefy śniegowej i wiatrowej wg mapy PN-EN 1991-1-3/4 oraz sprawdzenia, czy wybrany hak ma deklarację zgodności i atest materiałowy 3.1. Te trzy dokumenty i próbka pozwalają uniknąć 80% problemów wykonawczych i odbiorowych. Inwestorzy, którzy pomijają którykolwiek z tych elementów, zwykle wracają na dach po jednym sezonie zimowym i płacą za demontaż oraz ponowny montaż.

Źródła i normy

PN-EN 1991-1-3:2008 Oddziaływania na konstrukcje. Obciążenie śniegiem (Eurokod 1). PKN, Warszawa 2008.

PN-EN 1991-1-4:2008 Oddziaływania na konstrukcje. Oddziaływania wiatru (Eurokod 1). PKN, Warszawa 2008.

PN-EN 1995-1-1:2010 Projektowanie konstrukcji drewnianych (Eurokod 5). PKN, Warszawa 2010.

PN-EN 1090-1:2012 Wykonanie konstrukcji stalowych i aluminiowych. Część 1: Ocena zgodności elementów nośnych. PKN, Warszawa 2012.

PN-EN 10204:2006 Wyroby metalowe. Rodzaje dokumentów kontroli. PKN, Warszawa 2006.

DIN 6923 Nakrętki kołnierzowe z zębami zabezpieczającymi. Deutsches Institut für Normung, Berlin.

PN-EN 1304:2013 Dachówki i kształtki dachowe ceramiczne. PKN, Warszawa 2013.

PN-EN 14782:2008 Samonośne blachy stalowe, aluminiowe i miedziane do pokryć dachowych, okładzin ściennych i sufitów. PKN, Warszawa 2008.

PN-EN ISO 12944-2 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Klasyfikacja środowisk (C1-C5). PKN.
