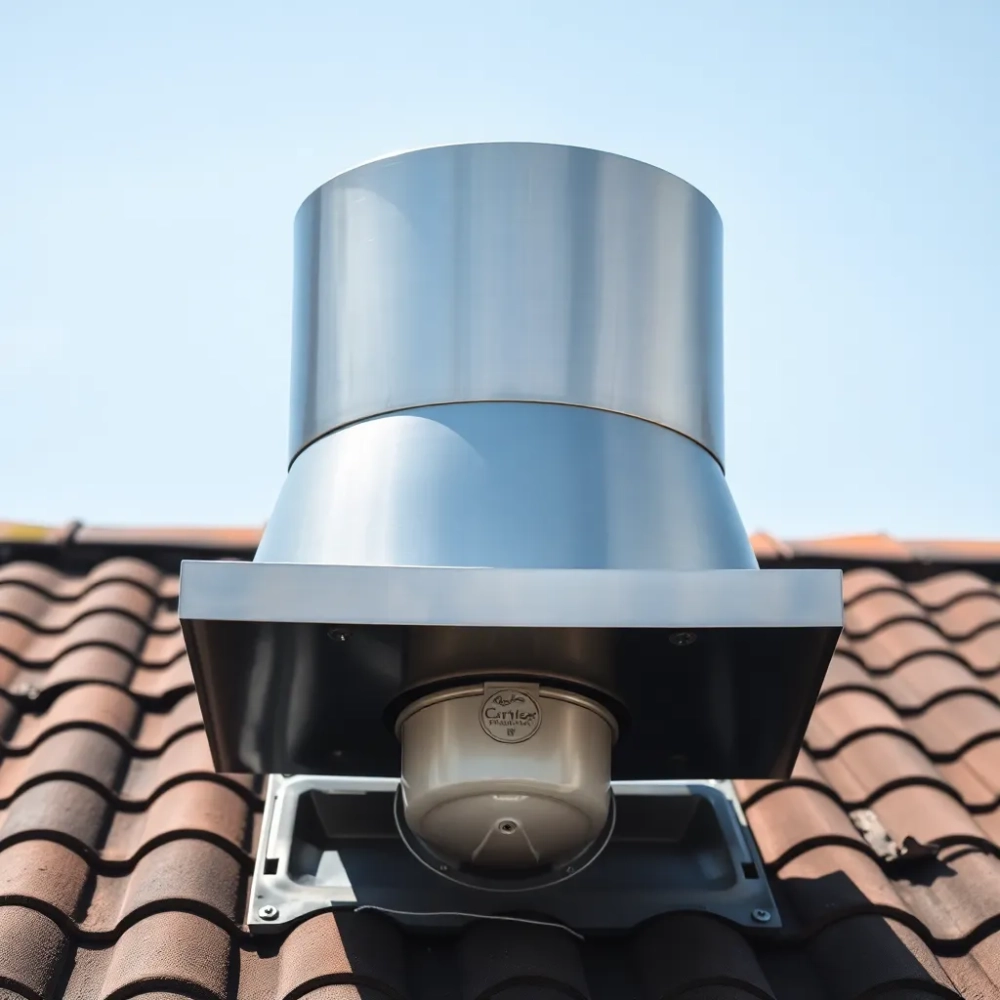

Wentylator dachowy do okapu kuchennego – cicha kuchnia bez kompromisów

Wentylator dachowy do okapu kuchennego jak wybrać, zamontować i nie przepłacić

Zapach smażonej cebuli unosi się po godzinach, okap buczy jak mały motor, a mimo to na lustrze w przedpokoju osiada mgiełka wilgoci. Jeśli właśnie tak wygląda codzienność w Twoim domu, problem leży nie w okapie, lecz w tym, co dzieje się dalej z powietrzem, które on wyciąga. Wentylator dachowy do okapu kuchennego to element, o którym rzadko się mówi, a który decyduje o skuteczności całego układu wywiewnego: o ciśnieniu w kanale, o poziomie hałasu przy krótszych obrotach, o tym, czy silnik okapu pracuje na granicy wydajności, czy z pełnym zapasem mocy.

• Wentylator dachowy do okapu kuchennego jak wybrać, zamontować i nie przepłacić
• Wentylator dachowy EC do okapu oszczędność energii i cicha praca
• Jak dobrać wentylator dachowy do okapu kuchennego? Średnica, wydajność, sterowanie
• Montaż wentylatora dachowego do okapu przejście dachowe i najczęstsze błędy
• Sterowanie wentylatorem dachowym potencjometr, czujniki i systemy automatyki
• Gwarancja, serwis i żywotność wentylatora dachowego
• Akcesoria, kompatybilność i rozszerzenia systemu
• Częste pytania inwestorów

Wentylator dachowy EC do okapu oszczędność energii i cicha praca

Silnik to serce każdego wentylatora dachowego i miejsce, w którym konstruktorzy mogą zrobić największą różnicę. Tradycyjne jednostki AC (na prąd zmienny) działają na zasadzie jednobiegowej lub dwubiegowej: wirnik kręci się ze stałą prędkością, a regulacja polega na przełączaniu uzwojeń albo na mechanicznym dławieniu przepływu za pomocą przepustnicy. W praktyce oznacza to, że silnik przez cały czas pobiera pełną moc, nawet jeśli potrzebujesz tylko 30% wydajności, bo akurat gotujesz wodę na herbatę.

Silnik EC, czyli electronically commutated, działa inaczej. Sterownik elektroniczny dobiera napięcie i częstotliwość do aktualnego obciążenia, więc wirnik zwalnia i przyspiesza płynnie, bez skoków prądu. Przekłada się to na trzy konkretne korzyści: pobór prądu spada o 30-50% w stosunku do klasycznego silnika AC tej samej wielkości, poziom hałasu maleje, bo mniejsze obroty to cichniejsze łopatki, a sam silnik mniej się grzeje, co wydłuża żywotność łożysk i uzwojeń. To nie jest marketingowa obietnica, lecz fizyka: tarcie mechaniczne rośnie z prędkością obrotową, a nagrzewanie uzwojeń z kwadratem prądu.

Wentylator dachowy EC do okapu kuchennego przyjmuje dodatkowo sygnał sterujący 0-10 V, dzięki czemu można go płynnie regulować z potencjometru, kontrolera ciśnienia albo systemu automatyki budynkowej. To ważne w kuchni, bo potrzeby wywiewne zmieniają się w ciągu dnia. Rano wystarczy 150 m³/h przy parzeniu kawy, a wieczorem, gdy smażysz mięso na trzech palnikach naraz, okap powinien wyciągać 400-500 m³/h. Silnik EC podoła obu scenariuszom bez szarpania i bez głośnego przełączania biegów.

Warto też zwrócić uwagę na konstrukcję samego wirnika. Modele z łopatkami wygiętymi do tyłu (backward curved) osiągają wysokie sprężanie przy stosunkowo niskich obrotach, co dodatkowo obniża hałas. Modele z łopatkami prostymi są tańsze, ale głośniejsze przy tej samej wydajności. Jeśli kuchnia znajduje się blisko sypialni albo pokoju dziecka, różnica 5-8 dB(A) potrafi zdecydować o spokojnym śnie.

Z punktu widzenia norm, instalacja wentylacyjna w budynku mieszkalnym powinna spełniać wymagania PN-EN 16798-3 oraz Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 149-§ 155 w zakresie wentylacji). Silnik EC z płynną regulacją pozwala precyzyjnie utrzymać wymagany strumień powietrza, niezależnie od pory roku i warunków atmosferycznych, które zmieniają opory przepływu w kanale.

Jak dobrać wentylator dachowy do okapu kuchennego? Średnica, wydajność, sterowanie

Dobór wentylatora zaczyna się od kanału, a nie od katalogu producenta. Średnica kanału wentylacyjnego w kuchni to najczęściej Ø125 mm lub Ø160 mm, rzadziej Ø110 mm lub Ø200 mm. Próba wstawienia wentylatora o wylocie Ø160 mm do kanału Ø125 mm skończy się stratą ciśnienia, głośną pracą i koniecznością stosowania dodatkowych adapterów, które zabierają cenne centymetry przekroju. Zanim więc zaczniesz przeglądać modele, zmierz kanał albo zajrzyj do projektu instalacji sanitarnej.

Wydajność wentylatora dachowego powinna być o 20-30% wyższa niż wydajność samego okapu. Dlaczego? Bo okap wytwarza podciśnienie w kanale, ale to wentylator dachowy odpowiada za końcowe pokonanie oporów: kolanek, filtrów, przejścia przez dach, a także za wyrzucenie powietrza na odpowiednią wysokość ponad połacią. Dobierając wentylator o wydajności 600 m³/h do okapu 500 m³/h, zostawiasz sobie zapas na opory instalacji i jednocześnie nie przeciążasz silnika.

Sterowanie to drugi filar dobrego doboru. Najprostszy wentylator dachowy z czujnikiem wilgotności samoczynnie zwiększa obroty, gdy w kanale pojawi się para wodna, i obniża je, gdy kuchnia wyschnie. To wygodne, ale ma swoje ograniczenia: czujnik RH reaguje z opóźnieniem kilkunastu sekund, a przy intensywnym gotowaniu samoczynna regulacja bywa zbyt ospała. Rozwiązaniem jest bezprzewodowy sterownik wentylatora dachowego, na przykład system EC Ideal Wireless, który łączy czujniki wilgotności i dwutlenku węgla z panelem sterowania montowanym na ścianie. Wtedy jednym przyciskiem uruchamiasz tryb intensywny, a system sam dobiera obroty do aktualnego zanieczyszczenia powietrza.

Wentylator dachowy do łazienki i kuchni jednocześnie to częsty scenariusz w małych mieszkaniach, gdzie jeden kanał wentylacyjny obsługuje kilka pomieszczeń. W takim układzie kluczowy staje się kontroler ciśnienia 24 V, który utrzymuje stałe podciśnienie w kanale niezależnie od tego, czy w danym momencie pracuje okap kuchenny, czy wentylator łazienkowy. Mechanizm jest prosty: czujnik mierzy ciśnienie w przewodzie, a sterownik zwiększa lub zmniejsza obroty wentylatora, by utrzymać zadaną wartość. Efekt to stabilna wymiana powietrza bez szarpania i bez efektu krótkiego spięcia, gdy dwa urządzenia walczą o ten sam kanał.

Montaż wentylatora dachowego do okapu przejście dachowe i najczęstsze błędy

Montaż zaczyna się od przejścia dachowego, a nie od wentylatora. Przejście dachowe to element osadzany w połaci, który łączy kanał wentylacyjny z przestrzenią nad dachem. Musi pasować do pokrycia: inny kształt ma przejście pod dachówkę ceramiczną, inny pod blachodachówkę, jeszcze inny pod dach płaski kryty membraną. Dobranie przejścia „na oko" kończy się przeciekaniem po pierwszym intensywnym deszczu, bo woda kapilarna potrafi wejść w najmniejszą szczelinę między kołnierzem a blachą.

Przejście dachowe do wentylatora musi też współgrać z wysokością komina wentylacyjnego ponad połacią. Minimalna wysokość to około 500 mm nad powierzchnią dachu, choć w strefach wietrznych warto zejść nawet do 300 mm, by uniknąć nadmiernego oporu aerodynamicznego. Zbyt niski wylot oznacza, że wiatr wciska powietrze z powrotem do kanału (tzw. cofka wiatrowa), a w zimie nawiewa śnieg.

Sam wentylator montuje się na dukcie lub na płycie montażowej 300×300 mm albo 400×400 mm. Dukiel to krótki odcinek kantówki przybijany do krokwi od wewnątrz, który stabilizuje pozycję przejścia. Płyta montażowa rozkłada obciążenie na większą powierzchnię i sprawdza się przy pokryciach lekkich, gdzie każdy dodatkowy kilogram skupiony w jednym punkcie mógłby ugiąć blachę. Niezależnie od wybranej metody, koniecznie trzeba zadbać o uszczelnienie pod kołnierzem i o właściwe ułożenie membrany wstępnego krycia (MWK), jeśli taka jest zastosowana.

Pięć najczęstszych błędów montażowych, które widuję przy odbiorach instalacji: brak dopasowanego przejścia dachowego do rodzaju pokrycia, zbyt mała średnica kanału względem wydajności okapu, brak izolacji termicznej kanału na poddaszu (kondensacja pary wodnej w zimie), brak zewnętrznego wyłącznika serwisowego w pobliżu wentylatora oraz montaż wentylatora radonowego jako urządzenia do wentylacji wnętrz. Ten ostatni błąd bywa szczególnie kosztowny, bo wentylator radonowy ma inny profil ciśnieniowy i nie zapewnia wymaganej wymiany powietrza w pomieszczeniach mieszkalnych.

Izolacja kanału na poddasku nie jest fanaberią. Ciepłe, wilgotne powietrze z kuchni, które przepływa przez nieogrzewany strych, ochładza się i skrapla. Krople wody zbierają się w najniższym punkcie kanału, zwykle w kolanku przed przejściem dachowym, i z czasem powodują zawilgocenie wełny mineralnej oraz korozję blachy. Rozwiązaniem jest otulina z wełny mineralnej o grubości co najmniej 50 mm albo kanał z pianki PIR, który dodatkowo tłumi hałas przenoszony przez przewód.

Zewnętrzny wyłącznik serwisowy to wymóg bezpieczeństwa opisany w normie PN-EN 60335-1 dotyczącej urządzeń gospodarstwa domowego i podobnych. Bez niego serwisant musi wchodzić na dach przy każdej czynności obsługowej, a to zwiększa koszty i ryzyko upadku. Standardowy wentylator dachowy ma ten wyłącznik już w obudowie, więc nie trzeba go dokumentować osobno.

Sterowanie wentylatorem dachowym potencjometr, czujniki i systemy automatyki

Sterowanie to warstwa, która odróżnia nowoczesny wentylator dachowy od prostego wyciągu z lat dziewięćdziesiątych. Potencjometr EC to klasyka: niewielkie pokrętło na ścianie kuchennej, które podaje napięcie 0-10 V do silnika wentylatora. Kręcisz w prawo, obroty rosną, kręcisz w lewo, obroty maleją. Proste, tanie, skuteczne w mieszkaniach, gdzie mieszkańcy sami decydują, kiedy włączyć wyciąg.

Czujnik wilgotności (RH) i czujnik dwutlenku węgla (CO2) wprowadzają automatykę, która działa nawet wtedy, gdy nikt nie pamięta o wciśnięciu przycisku. Czujnik RH reaguje na wzrost wilgotności powietrza w kanale, typowy przy gotowaniu bez pokrywki albo przy długim prysznicu. Czujnik CO2 mierzy stężenie dwutlenku węgla, który rośnie, gdy w pomieszczeniu przebywa kilka osób i nie ma wymiany powietrza. Połączone w jeden moduł pozwalają wentylatorowi samodzielnie zdecydować, czy uruchomić się cicho na 30% wydajności, czy przejść w tryb intensywny.

Regulator tyrystorowy EC 0-10 V to rozwiązanie dla modeli EC 190/220/250, w których regulacja odbywa się przez płynne sterowanie napięciem. Tyrystor włączany w odpowiednim momencie cyklu sieciowego przycina napięcie sinusoidalne, a sterownik elektroniczny kompensuje zniekształcenia, by silnik pracował bezpiecznie. Efekt to brak klasycznego buczenia sieciowego i brak migotania, które zdarza się tanim regulatorom.

EC Monitor to z kolei narzędzie dla bardziej rozbudowanych instalacji, na przykład w domach wielorodzinnych albo w budynkach komercyjnych z kilkoma kuchniami. Pozwala monitorować od jednego do pięciu wentylatorów jednocześnie, odczytywać ich aktualną wydajność i temperaturę silnika, a w razie awarii wysłać sygnał alarmowy do systemu BMS. Kosztuje więcej niż potencjometr, ale w obiektach, gdzie przestój wentylacji oznacza złą jakość powietrza dla kilkudziesięciu osób, taka inwestycja zwraca się w ciągu roku.

Wentylator dachowy 160 mm z czujnikiem wilgotności to dziś najczęstszy wybór do kuchni otwartej na salon, gdzie klasyczny okap z własnym silnikiem byłby zbyt głośny. Bezprzewodowy sterownik wentylatora dachowego montuje się wtedy w salonie, a czujnik w kanale kuchennym. Gdy gotowanie się zaczyna, czujnik wyłapuje wzrost wilgotności, wysyła sygnał radiowy do sterownika, a ten uruchamia wentylator na zaprogramowanej wcześniej wydajności. Po zakończeniu gotowania wentylator pracuje jeszcze przez ustawiony czas, by dosuszyć powietrze, i sam się wyłącza.

Gwarancja, serwis i żywotność wentylatora dachowego

Wentylator dachowy to urządzenie, które powinno pracować przez dwie, trzy dekady bez większych awarii. Realistycznie, przy intensywnym użytkowaniu i bez okresowego serwisowania, pierwsze problemy zaczynają się po 8-12 latach, a pełna wymiana silnika po 15-20 latach. Dlatego producenci premium dzielą gwarancję na kilka poziomów i jasno komunikują, co obejmuje.

20 lat gwarancji technicznej obejmuje zwykle obudowę, przejście dachowe i elementy konstrukcyjne, które nie zużywają się mechanicznie. To gwarancja na perforację, pęknięcia, odbarwienia wynikające z wad materiałowych. 10 lat gwarancji trwałości koloru oznacza, że obudowa nie wyblaknie pod wpływem promieniowania UV do tego stopnia, by była zauważalna z poziomu ogrodu. 5 lat gwarancji na części mechaniczne dotyczy silnika, łożysk, wirnika, czyli elementów, które się zużywają niezależnie od jakości materiałów.

W praktyce najważniejsze są dwie rzeczy: regularne czyszczenie łopatek wirnika z tłuszczu, który osadza się szczególnie intensywnie przy okapie kuchennym, oraz coroczne sprawdzenie, czy śruby mocujące obudowę do przejścia dachowego nie poluzowały się pod wpływem wiatru. Reszta przychodzi sama, o ile instalacja została prawidłowo wykonana.

Zestawy serwisowe ułatwiają życie: E150/E80, E220, E250, E280, E310 oraz Radon to komplety części zamiennych dopasowanych do konkretnych modeli. Zawierają zwykle wirnik, uszczelki, śruby mocujące i instrukcję wymiany. Samodzielna wymiana wirnika w wentylatorze dachowym zajmuje około 30 minut i nie wymaga specjalistycznych narzędzi, wystarczy klucz imbusowy i śrubokręt.

Akcesoria, kompatybilność i rozszerzenia systemu

Żaden wentylator dachowy nie działa w próżni. Nawet najlepszy model EC bez odpowiednich akcesoriów będzie tylko sprzętem, zamiast częścią systemu. Podstawowym akcesoriem jest S-Adapter 110, czyli przejściówka umożliwiająca podłączenie wentylatora EC110S do kanału Ø110 mm. Bez niej montaż byłby fizycznie niemożliwy, bo wylot wentylatora ma inny standard wymiarowy niż kanał wentylacyjny w budynku.

Wentylator dachowy cena zależy od segmentu. Najtańsze modele AC zaczynają się od około 600-900 zł za sam wentylator bez przejścia dachowego i sterowania. Modele EC ze średniej półki to wydatek rzędu 1800-2800 zł, a topowe jednostki z czujnikami, bezprzewodowym sterowaniem i pełną automatyką dochodzą do 4000-5500 zł. Do tego trzeba doliczyć przejście dachowe (200-600 zł w zależności od pokrycia), robociznę dekarza (zwykle 400-800 zł) i ewentualną automatykę sterującą.

Na pierwszy rzut oka to dużo, ale porównajmy z kosztami eksploatacji tańszego wentylatora AC, który pobiera przez cały czas pełną moc. Przy pracy 8 godzin dziennie i cenie prądu 0,80 zł/kWh, silnik AC 80 W zużywa rocznie około 234 kWh, czyli 187 zł. Silnik EC tej samej klasy zużywa 40 W przy średniej wydajności, co daje 117 kWh i 94 zł rocznie. Różnica 93 zł rocznie przez 20 lat użytkowania to 1860 zł, czyli znacznie więcej niż początkowa różnica w cenie zakupu.

Wentylator dachowy do wentylacji mechanicznej wywiewnej (MEV) to obowiązkowy element każdej instalacji, która ma zapewniać wymianę powietrza zgodną z normą PN-EN 16798-3. W budynku o powierzchni 120 m² z kuchnią, dwiema łazienkami i WC wymagana wymiana powietrza wynosi 90-150 m³/h w zależności od kubatury i liczby mieszkańców. Dobrze dobrany wentylator dachowy pokrywa to zapotrzebowanie bez hałasu i bez przeciągów, w przeciwieństwie do okna uchylonego na oścież, które wietrzy, ale wychładza cały dom.

Częste pytania inwestorów

Czy wentylator dachowy może pracować razem z okapem z własnym silnikiem? Technicznie tak, ale to ekonomiczny absurd. Silnik okapu i silnik wentylatora dachowego ciągną to samo powietrze przez ten sam kanał, więc pracują przeciwko sobie. Właściwe rozwiązanie to okap bezsilnikowy (pasywny) połączony z wentylatorem dachowym, w którym cała moc ssąca pochodzi z urządzenia na dachu. Taki układ nosi nazwę systemu Cicha Kuchnia i jest dziś standardem w domach pasywnych oraz budynkach energooszczędnych.

Czy wentylator dachowy hałasuje wewnątrz domu? Sam wentylator stoi na dachu, więc wewnątrz słychać go głównie przez kanał wentylacyjny. Modele EC z łopatkami wygiętymi do tyłu i prędkością obrotową poniżej 2500 obr/min generują hałas na poziomie 25-35 dB(A) w odległości 1 m od wylotu kanału w kuchni. Dla porównania, cicha rozmowa to około 40 dB(A). Żeby dodatkowo wyciszyć instalację, stosuje się tłumiki kanałowe (rury perforowane owinięte wełną mineralną) montowane na poddaszu.

Ile prądu pobiera wentylator dachowy EC? Typowy model EC160P/500 pobiera od 25 W na najniższym biegu do 85 W na pełnej wydajności. Modele AC tej samej klasy zużywają od 60 do 140 W. Przy ciągłej pracy przez cały rok oszczędność sięga 300-500 kWh, czyli około 250-400 zł rocznie w obecnych cenach energii.

Czy można samodzielnie wymienić wentylator dachowy? Tak, pod warunkiem że dysponujesz dostępem do dachu, podstawowymi narzędziami i asystentem, który przytrzyma obudowę podczas odkręcania śrub. Kluczowe jest odłączenie zasilania w rozdzielni i zabezpieczenie kanału przed deszczem na czas wymiany. Jeśli dach jest stromy albo wysoki, bezpieczniej zlecić to dekarzowi.

Wentylator dachowy do okapu kuchennego to inwestycja na długie lata, która zwraca się w cichszej kuchni, niższych rachunkach za prąd i powietrzu bez tłuszczu osadzającego się na meblach. Wybór modelu EC z odpowiednią średnicą, dopasowanym przejściem dachowym i czujnikiem wilgotności to najprostsza droga do systemu, który działa sam, bez przypominania o wciśnięciu przycisku.

Źródła danych i norm: PN-EN 16798-3 (wentylacja budynków), PN-EN 60335-1 (bezpieczeństwo urządzeń elektrycznych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm., § 149-§ 155), katalogi techniczne producentów wentylatorów dachowych z segmentu premium (informacje o średnicach, wydajnościach, gwarancjach i kompatybilności akcesoriów). Strony referencyjne: pn-en-16798 (norma europejska), itb.pl (Instytut Techniki Budowlanej).
