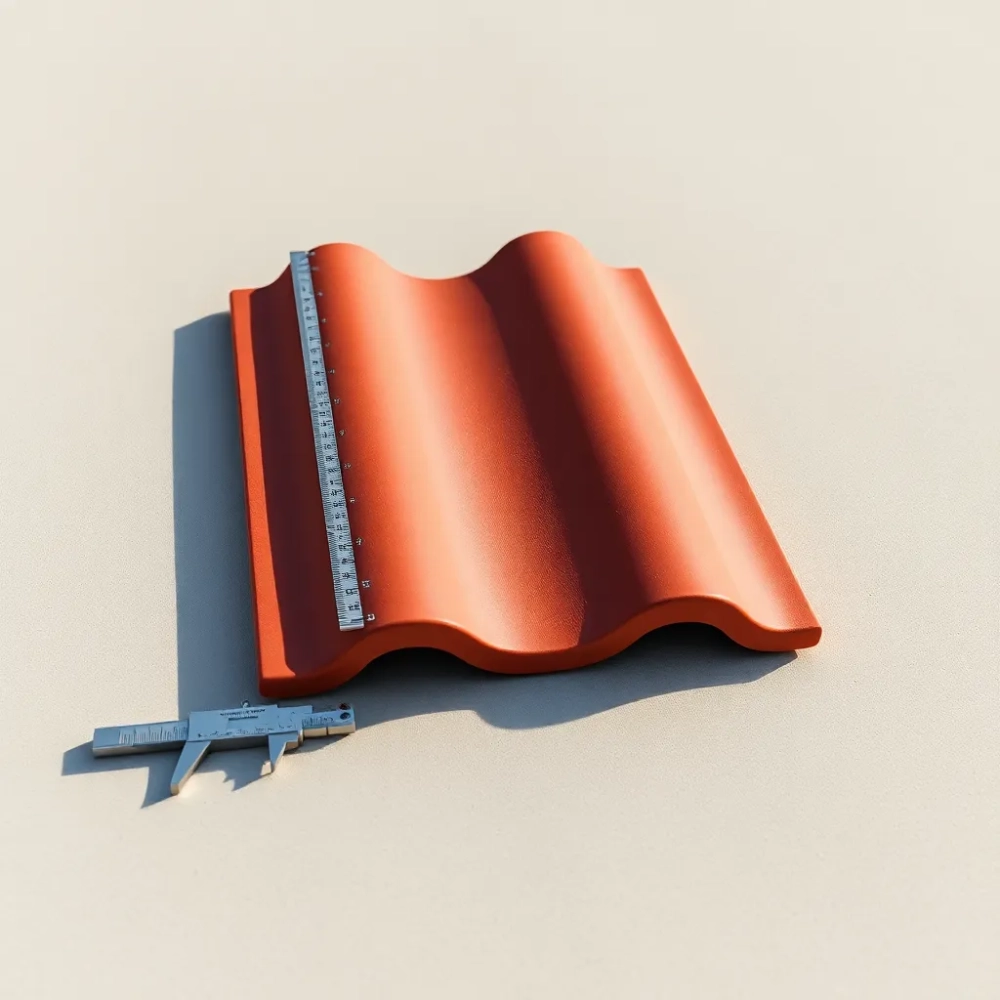

Wymiary dachówki ceramicznej – co naprawdę musisz wiedzieć przed zakupem

Norma PN-EN 1304 i tolerancje, które musisz znać

Zanim wybierzesz kolor i fakturę, producenci muszą udowodnić, że ich wyrób spełnia konkretne wymagania techniczne. Tym dokumentem jest PN-EN 1304:2007 europejska norma zharmonizowana, która reguluje metody badań i kryteria oceny dachówek ceramicznych wprowadzanych na rynek Unii Europejskiej. W praktyce oznacza to, że każda dachówka z oznakowaniem CE powinna przejść badania wytrzymałości na zginanie, mrozoodporności, nasiąkliwości oraz właśnie dokładności wymiarowej. Bez zgodności z normą producent nie może legalnie wprowadzić produktu na budowę.

• Norma PN-EN 1304 i tolerancje, które musisz znać
• Wymiary popularnych modeli Bergamo, Piemont, MONZAplus, Bornholm
• Jak przeliczyć wymiary na zużycie i realny koszt dachu
• Checklista przedzakupowa co zmierzyć przed zamówieniem
• Kiedy wymiary dyskwalifikują dachówkę na Twoim dachu
• Skąd pobrać kartę techniczną i co w niej sprawdzić

Norma wprowadza fundamentalny podział na wymiar pojedynczy (rzeczywisty rozmiar po wyjęciu z palety) oraz wymiar krycia (efektywny wymiar po złożeniu zamków na sąsiednich dachówkach). To rozróżnienie ma kluczowe znaczenie przy kalkulacji zużycia, ponieważ wymiar krycia jest zawsze mniejszy od pojedynczego różnica wynika z głębokości zamków, które nachodzą na siebie podczas montażu. Dekarz planujący pokrycie musi operować na wymiarze krycia, bo tylko ten parametr decyduje, ile sztuk zmieści się na metrze kwadratowym połaci.

Dopuszczalne odchyłki dla obu wymiarów wynoszą ±2%, co dla typowej dachówki o wymiarze krycia 330×420 mm przekłada się na tolerancję rzędu 6-8 mm. To pozornie niewielka wartość, ale na dachu o powierzchni 200 m² może oznaczać przesunięcie rzędu kilkunastu centymetrów w pionie lub poziomie. Norma nie przewiduje natomiast tolerancji dla szerokości tak zwanego mnich-mniszka (dachówki szczytowej bocznej) tam wymiar jest sztywny, bo element ten musi idealnie domykać połać przy krawędzi szczytowej.

Ściągawka dekarza w 30 sekund:
• Wymiar pojedynczy ≠ wymiar krycia używaj krycia do obliczeń
• Tolerancja ±2% dotyczy obu wymiarów, ale nie szerokości mnicha
• Certyfikat CE + deklaracja właściwości użytkowych to obowiązek producenta
• Brak dokumentacji = sygnał ostrzegawczy przed zakupem

Konsekwencje ignorowania tolerancji bywają kosztowne. Dachówki o wymiarach przekraczających normę tworzą nierówną połać zamki nie domykają się prawidłowo, woda wnika pod pokrycie, a wiatr łapie luzy między elementami. Naprawa takiego błędu wymaga demontażu całej połaci i ponownego ułożenia, co na gotowym domu oznacza koszty rzędu kilkudziesięciu tysięcy złotych. Dlatego przed zakupem warto poprosić o partię próbną i zmierzyć losowo wybrane egzemplarze suwmiarką to jedyny sposób, by zweryfikować zgodność z deklaracją producenta.

Warto wiedzieć, że różni producenci podchodzą do tolerancji z różną starannością. Firmy z tradycjami sięgającymi kilkudziesięciu lat (niemieckie, austriackie, polskie z ugruntowaną pozycją) zwykle trzymają się ±1%, podczas gdy tańsze wyroby importowane nierzadko zbliżają się do granicy normy. Na budowie oznacza to realną różnicę: dachówka z ciasną tolerancją układa się szybciej i bez przycinania, a każdy zaoszczędzony centymetr na rzędzie zamków przekłada się na mniejsze straty materiałowe.

Wymiary popularnych modeli Bergamo, Piemont, MONZAplus, Bornholm

Porównanie samych wymiarów pojedynczych nie mówi jeszcze nic o tym, jak dachówka zachowa się na dachu. Kluczowy pozostaje wymiar krycia, który determinuje zużycie i sposób prowadzenia łat. Poniższa tabela zestawia cztery modele reprezentujące różne segmenty rynku od klasyki po nowoczesne formaty płaskie.

Bergamo to jeden z najpopularniejszych modeli marki ceramicznej o ugruntowanej renomie jego wymiary plasują go w segmencie uniwersalnym, który sprawdza się zarówno na domach jednorodzinnych, jak i obiektach zabytkowych. Przesuwność zamka wynosząca 28 mm pozwala dekarzowi korygować poziom łat bez cięcia dachówek, co przyspiesza montaż i zmniejsza ilość odpadów. Zużycie na poziomie 10,2 szt./m² stanowi dobry kompromis między masywnością pokrycia a ekonomiką zakupu.

Piemont wyróżnia się profilem esówki, który nadaje połaci wyrazisty rytm światłocienia. Jego wymiar krycia 390 × 240 mm jest zbliżony do Bergamo, ale wyższa przesuwność (30 mm) daje większą swobodę przy korektach na dachach o nieregularnym kształcie. Model ten wymaga nieco większej precyzji montażu jego ozdobny profil eksponuje wszelkie odchylenia od linii prostej, więc dekarz musi szczególnie starannie wypoziomować łaty startowe.

MONZAplus reprezentuje filozofię dużego formatu. Wymiar krycia 370 × 270 mm i zużycie poniżej 10 szt./m² oznaczają, że na połaci mieści się mniej elementów, co redukuje liczbę styków i potencjalnych miejsc przecieku. Technologia bezspoinowa sprawia, że dachówki przylegają do siebie z minimalnym luzem, tworząc jednolitą, płaską powierzchnię. To rozwiązanie preferowane w nowoczesnej architekturze, gdzie liczy się czysta linia i minimalistyczna estetyka.

Bornholm od Roben to przedstawiciel segmentu premium z profilem płaskim. Przy wymiarze krycia 354 × 230 mm i zużyciu 12,3 szt./m² jest to dachówka drobniejsza, ale o największej przesuwności zamka (32 mm) w zestawieniu. Wysoka przesuwność rekompensuje mniejszy format dekarz może korygować położenie nawet o trzy centymetry na metr bieżący rzędu, co ułatwia prowadzenie łat na długich krokwiach. Model świetnie sprawdza się na dachach o nachyleniu już od 18°, gdzie tradycyjne dachówki faliwe wymagałyby dodatkowego zabezpieczenia.

Dobierając model, nie kieruj się wyłącznie ceną za sztukę. Różnica 2 sztuk na metrze kwadratowym (9,8 vs. 12,3) oznacza na dachu 200 m² aż 500 sztuk więcej do ułożenia, transportu i ewentualnej wymiany. W perspektywie 30-letniej eksploatacji liczy się trwałość zamków i stabilność wymiarowa partii.

Jak przeliczyć wymiary na zużycie i realny koszt dachu

Zużycie dachówek na metr kwadratowy wynika bezpośrednio z wymiaru krycia i można je obliczyć w kilka sekund. Wystarczy podzielić 1 000 000 mm² (czyli metr kwadratowy) przez iloczyn długości i szerokości krycia wyrażony w milimetrach. Dla modelu o wymiarze krycia 400 × 245 mm otrzymujemy 1 000 000 ÷ 98 000 = około 10,2 szt./m². Do tego wyniku zawsze dodaje się zapas na przycinanie i straty transportowe, który zgodnie z praktyką dekarską wynosi od 5% do 10%.

Kalkulacja kosztów pokazuje, jak pozornie niewielka różnica w wymiarach przekłada się na realne kwoty. Przyjmijmy dach o powierzchni 200 m² i porównajmy dwa modele: Bergamo (10,2 szt./m²) oraz Bornholm (12,3 szt./m²). Bez zapasu potrzebujemy odpowiednio 2040 i 2460 sztuk, z 8% zapasem 2204 i 2657 sztuk. Różnica 453 sztuk na jednym dachu oznacza wydatek wyższy o kilka tysięcy złotych, nawet jeśli cena jednostkowa Bornholma jest niższa.

Do kosztu samego pokrycia dochodzą jeszcze akcesoria systemowe: gąsiory, dachówki wentylacyjne, kształtki kalenicowe, taśmy uszczelniające, klamry przeciwśniegowe. Ich cena rośnie proporcjonalnie do liczby sztuk dachówek podstawowych, bo wentylacja kalenicy i koszy wymaga jednej sztuki akcesoriów na określoną długość, niezależnie od formatu dachówki. Mimo to przy dużych powierzchniach oszczędność na materiale podstawowym stanowi największą pozycję w budżecie.

Nie kupuj dachówki wyłącznie na podstawie ceny za sztukę. Tańszy model o wyższym zużyciu może okazać się droższy po przeliczeniu na cały dach. Zawsze żądaj od sprzedawcy karty technicznej z wymiarem krycia to jedyny parametr, który pozwala rzetelnie porównać oferty różnych producentów.

Przelicznik wymiarów wpływa też na koszty transportu i logistyki. Paleta dachówek o większym formacie mieści zwykle od 240 do 280 sztuk, natomiast mniejsze modele pakowane są po 300-360 sztuk. Różnica wynika z wymiarów palety i dopuszczalnej masy brutto (zwykle 1200-1500 kg). Dach wymagający 2204 sztuk Bergamo to osiem palet, Bornholma (2657 sztuk) dziewięć. Każda dodatkowa paleta to koszt frachtu rzędu 150-300 zł, w zależności od regionu.

Checklista przedzakupowa co zmierzyć przed zamówieniem

Zanim złożysz zamówienie, zgromadź dane, które pozwolą dobrać model idealnie do Twojego dachu. Poniższa lista to wynik dziesiątek rozmów z dekarzami, którzy widzieli, co się dzieje, gdy inwestor pominął pozornie drobny szczegół.

• Kąt nachylenia połaci poniżej 22° większość modeli faliwych wymaga dodatkowej membrany wstępnego krycia (MWK) lub sztywnego poszycia; modele płaskie (np. Bornholm) schodzą nawet do 18°.
• Region obciążenia wiatrem w strefach I i II wystarczają standardowe klamry; strefa III i tereny górskie wymagają wzmocnienia zamków lub dodatkowego mocowania mechanicznego.
• Długość krokwi i modularność zmierz odległość od okapu do kalenicy i sprawdź, czy wymiar krycia dachówki pozwala ułożyć pełne rzędy bez przycinania ostatniego rzędu (różnica większa niż 5 cm to sygnał ostrzegawczy).
• Moduł dachówki a rozstaw łat rozstaw łat musi odpowiadać długości krycia (zwykle 340-400 mm); odchyłka powyżej 3 mm zaburzy spadek i szczelność zamków.
• Zapas materiałowy dla dachów prostych 5%, dla wielospadowych z koszami i lukarnami 8-10%; nie planuj dokładnie do sztuki.
• Akcesoria systemowe upewnij się, że producent oferuje kompletne oryginalne dodatki (gąsiory, dachówki wentylacyjne, taśmy); mieszanie systemów różnych marek grozi rozszczelnieniem.
• Partia próbna przed zakupem pełnej palety zamów 10-15 sztuk i zmierz suwmiarką; porównaj z kartą techniczną.

Karta techniczna to dokument, w którym producent deklaruje wymiar pojedynczy, wymiar krycia, masę, nasiąkliwość, mrozoodporność i dopuszczalne kąty nachylenia. Pobierasz ją bezpłatnie ze strony producenta lub otrzymujesz od autoryzowanego dystrybutora. Bez tego dokumentu nie ma mowy o rzetelnym porównaniu ofert każdy sprzedawca może podać wymiar pojedynczy zamiast krycia i zawyżyć lub zaniżyć zużycie.

Sprawdź też, czy dachówka posiada znak CE i czy producent wystawił deklarację właściwości użytkowych (DWU). To wymóg wynikający z rozporządzenia CPR 305/2011 bez tych dokumentów wyrób nie może być legalnie wprowadzony na rynek europejski. Na budowie kopia DWU powinna trafić do dziennika budowy, bo stanowi dowód spełnienia wymagań w razie kontroli nadzoru budowlanego.

Kiedy wymiary dyskwalifikują dachówkę na Twoim dachu

Nie każdy model sprawdzi się na każdej połaci. Dachówka o dużym formacie (MONZAplus) na dachu o licznych lukarnach i koszach wymaga mnóstwa cięć, co podnosi straty materiałowe do 15%. Z kolei drobny format (Bornholm) na prostej, dwuspadowej połaci o powierzchni 250 m² to 3000 sztuk więcej do ułożenia, więc robocizna pochłonie oszczędność cenową. Warto przeanalizować geometrię dachu, zanim zafascynuje Cię cena za sztukę.

Nachylenie poniżej minimalnego kąta podanego przez producenta oznacza, że woda będzie się cofać pod zamki. Dla większości modeli faliwych minimum to 22°, ale w praktyce bezpieczny próg zaczyna się od 25°. Przy niższych kątach konieczne jest sztywne poszycie z papą lub folią oraz zmniejszenie rozstawu łat o 10%, co wymusza korektę w obliczeniach zużycia.

Strefa wiatrowa determinuje rodzaj mocowania. W Polsce wyróżniamy trzy strefy, przy czym Wybrzeże i Tatry zaliczają się do najtrudniejszych. Dachówki na tych terenach muszą być mocowane klamrami do łat (minimum co trzeci rząd), a w strefie III także w każdym rzędzie. Producent określa liczbę klamer na metr kwadratowy w karcie technicznej warto ją znać przed wyceną, bo to dodatkowy koszt rzędu 1-2 zł/m².

Skąd pobrać kartę techniczną i co w niej sprawdzić

Kartę techniczną pobierasz bezpośrednio ze strony producenta w sekcji „Do pobrania" lub „Dokumentacja". Znajdziesz tam pliki PDF z podstawowymi parametrami: wymiar pojedynczy, wymiar krycia, masa, dopuszczalne kąty nachylenia, zużycie na m², klasa mrozoodporności. Niektórzy producenci udostępniają też rozszerzone karty z wynikami badań laboratoryjnych i szczegółowymi tolerancjami warto je pobrać przed rozmową z dekarzem.

W karcie technicznej szukaj konkretnych wartości, a nie ogólników. Jeśli widzisz zapisy „wymiary zgodne z normą" bez podania liczb, poproś o uzupełnienie. Rzetelny producent zawsze podaje wymiar krycia z dokładnością do milimetra oraz dopuszczalną przesuwność zamka. To właśnie te dwie wartości zdecydują, ile sztuk faktycznie zmieścisz na połaci i czy dachówka „zagra" z Twoim rozstawem krokwi.

Przed ostatecznym zamówieniem skonsultuj wybór modelu z dekarzem, który zobaczy dach na żywo. Dekarz oceni geometrię połaci, sprawdzi stan krokwi i doradzi, czy warto zainwestować w droższy model o większej przesuwności zamka, czy wystarczy standardowa dachówka. Jego doświadczenie pozwala uniknąć kosztownych pomyłek, których nie wyłapie żadna tabela.

Źródła danych i normy

Informacje zawarte w artykule oparto na następujących dokumentach i regulacjach:

• PN-EN 1304:2007 Dachówki i kształtki dachowe ceramiczne. Definicje i wymagania dotyczące wyrobów.
• Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR) w sprawie wyrobów budowlanych.
• PN-EN 1024 Dachówki ceramiczne. Pomiar wymiarów i sprawdzanie odchyleń kształtu.
• PN-EN 539-2 Dachówki ceramiczne. Określanie właściwości fizycznych. Część 2: Badanie mrozoodporności.
• Dokumentacje techniczne producentów dachówek ceramicznych dostępne na ich oficjalnych stronach internetowych (np. creaton.pl, wienerberger.pl, roben.pl, tondach.pl).
