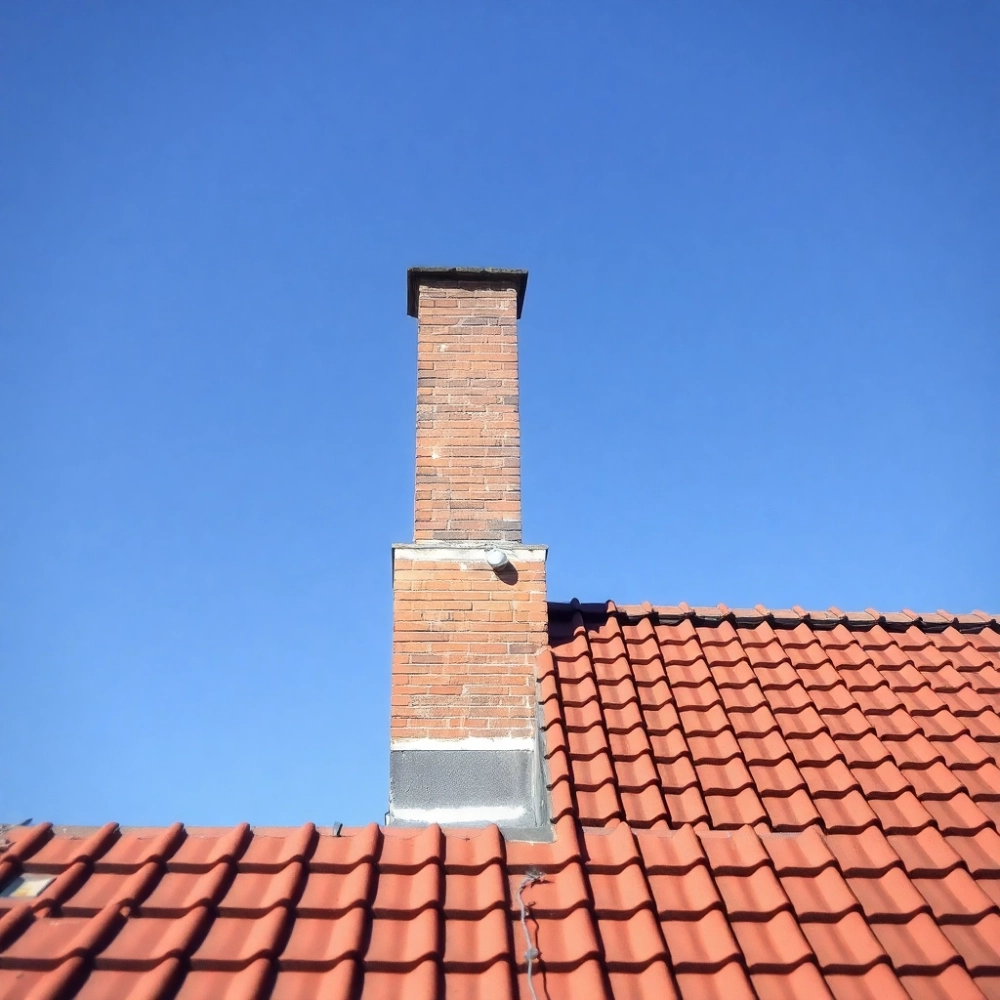

Wysokość komina wentylacyjnego – ile musi mieć, żeby działał bez zarzutu?

Minimalny przekrój i wymiary komina wentylacyjnego w praktyce

Wentylacja grawitacyjna działa poprawnie tylko wtedy, gdy przekrój przewodu zapewnia odpowiedni ciąg powietrza. Polskie przepisy ustalają dla kanału wentylacyjnego minimum 0,016 m² powierzchni przekroju oraz najmniejszy wymiar 0,10 m. Te dwie wartości wynikają z prostego rachunku: zbyt mały otwór nie jest w stanie obsłużyć kuchni, łazienki ani kotłowni przy naturalnym ruchu powietrza wynikającym z różnicy temperatur.

• Minimalny przekrój i wymiary komina wentylacyjnego w praktyce
• Jak wysokość komina zmienia się przy skośnym dachu i kalenicy?
• Nasady kominowe a strefy wiatrowe kiedy naprawdę są potrzebne?
• Najczęstsze błędy wykonawców przy ustalaniu wysokości komina

W praktyce najczęściej spotyka się przewody murowane o wymiarach 14×14 cm (0,0196 m²) oraz 14×21 cm (0,0294 m²). Pierwszy rozmiar obsłuży wentylację kuchni lub łazienki w mieszkaniu, drugi sprawdzi się w domach z rekuperacją lub przy większych pomieszczeniach. Okrągłe rury stalowe lub ceramiczne produkuje się zazwyczaj w średnicach 120, 150 i 180 mm, przy czym średnica 120 mm to absolutne minimum dopuszczalne przepisami.

Trzy typy przewodów i dlaczego nie można ich mylić

Mylenie tych trzech typów to klasyczny błąd wykonawców. Przewód wentylacyjny nie może odprowadzać spalin, bo nie jest na to odporny termicznie ani chemicznie. Spaliny mokre z kotłów kondensacyjnych potrafią w ciągu kilku lat zniszczyć zwykłą cegłę. Dlatego kanały spalinowe wykonuje się ze stali kwasoodpornej, ceramiki szamotowej lub specjalnych rur plastikowych przystosowanych do pracy w temperaturze do 120°C.

Projektant musi dobrać przekrój nie tylko do wymogów formalnych, ale też do kubatury pomieszczenia. Orientacyjna zasada mówi o 1 cm² przekroju na 1 m³ pomieszczenia, choć dla wentylacji grawitacyjnej ta proporcja bywa niewystarczająca. Łazienka o powierzchni 6 m² i wysokości 2,6 m wymaga kanału o przekroju co najmniej 160 cm², czyli minimum 14×14 cm. Mniejszy otwór nie usunie skutecznie wilgoci po kąpieli.

W budynkach z wentylacją mechaniczną (rekuperacją) wymiary kanałów się zmniejszają, bo wentylator wymusza ruch powietrza. Wtedy kluczowy staje się opór przepływu, a nie siła ciągu naturalnego. Krótkie, proste odcinki o średnicy 100-125 mm wystarczą do obsługi pojedynczego pomieszczenia, o ile projekt uwzględni bilans powietrza w skali całego domu.

Uwaga praktyczna: każde załamanie kanału wentylacyjnego pod kątem 90° redukuje jego efektywny przekrój o około 50%. Dlatego kominiarze i projektanci wolą prowadzić przewody pionowo, bez kolan. Gdy zakręt jest nieunikniony, lepiej zastosować łagodne łuki 45° niż ostre 90°.

Kiedy przewód wentylacyjny wymaga odporności na spaliny mokre

Spaliny mokre pojawiają się tam, gdzie temperatura w przewodzie spada poniżej punktu rosy, a para wodna skrapla się na ściankach. To zjawisko dotyczy głównie kotłów kondensacyjnych i nowoczesnych kominków z płaszczem wodnym. Zwykła cegła ceramiczna nie wytrzymuje takiego środowiska dłużej niż kilka sezonów grzewczych.

Rozwiązaniem jest zastosowanie rur ze stali kwasoodpornej (gatunek 1.4404 lub 1.4571) albo ceramiki szamotowej o nasiąkliwości poniżej 6%. W kanałach wentylacyjnych obsługujących kotłownię z urządzeniem kondensacyjnym konieczne jest też odprowadzenie skroplin do kanalizacji, zgodnie z §146 ust. 2 WT.

Jak wysokość komina zmienia się przy skośnym dachu i kalenicy?

Wysokość komina wentylacyjnego ponad dach nie jest wartością arbitralną. Zależy od trzech parametrów: kąta nachylenia połaci, odległości komina od kalenicy oraz rodzaju pokrycia dachowego. Polska Norma PN-89/B-10425 precyzuje te zależności w sposób, który od dziesięcioleci pozostaje wzorcem dla projektantów.

Komin usytuowany w odległości do 1,5 m od kalenicy musi wystawać ponad nią co najmniej 0,30 m. Gdy odległość wynosi od 1,5 do 3,0 m, wylot komina powinien sięgać linii poprowadzonej od kalenicy pod kątem 10° w dół. Przy większych odległościach (3-10 m) komin musi kończyć się na wysokości zapewniającej swobodny wylot powietrza, bez strefy nadciśnienia wiatrowego.

Dlaczego kalenica tworzy strefę zawirowań

Przepisy chronią przed zjawiskiem cofania się powietrza. Nad kalenicą powietrze przyspiesza i tworzy podciśnienie, które potrafi odwrócić ciąg w kominie. Komin zbyt niski względem szczytu dachu zaczyna zasysać powietrze zamiast je wypuszczać. W skrajnych przypadkach wentylacja działa w kierunku odwrotnym, czyli wtłacza powietrze z zewnątrz do pomieszczenia.

W budynku z dachem dwuspadowym o kącie nachylenia 45° i kalenicy na wysokości 9 m, komin wentylacyjny usytuowany 2 m od kalenicy powinien mieć wylot na wysokości około 9,70 m nad poziomem terenu. Ta wartość wynika z geometrii trójkąta prostokątnego, gdzie przeciwprostokątna opada pod kątem 10° od wierzchołka kalenicy.

Wyprowadzenie przewodu przez ścianę zewnętrzną

Przewody spalinowe z urządzeń z zamkniętą komorą spalania można wyprowadzić przez ścianę, zgodnie z §175 WT. Takie rozwiązanie stosuje się przy kotłach kondensacyjnych z króćcem wylotowym skierowanym poziomo. Ściana zewnętrzna pełni wtedy rolę obudowy ochronnej, a przewód kończy się okapnikiem lub nasadą przeciwdeszczową.

Wylot przez ścianę musi znajdować się co najmniej 0,5 m poniżej okien, drzwi i innych otworów wentylacyjnych w tej samej ścianie. Minimalna odległość od krawędzi dachu to 1,0 m, chyba że dach pokryty jest materiałem palnym, wtedy odległość rośnie do 1,5 m. To wymóg podyktowany ochroną przeciwpożarową, bo iskry lub gorące gazy mogłyby zapalić drewniane elementy więźby.

Uwaga: przewód wentylacyjny przez ścianę to zupełnie inna kategoria niż komin dymowy. Wentylacja nie wymaga tak wysokich temperatur ani izolacji termicznej, ale musi spełniać wymogi akustyczne i estetyczne. Przelot przez ścianę ocieploną styropianem wymaga zastosowania tulei ochronnej z PVC lub stali, by wilgoć nie wnikała w warstwę izolacji.

Nasady kominowe a strefy wiatrowe kiedy naprawdę są potrzebne?

Nasady kominowe to nie ozdoba, lecz element wymuszający prawidłowy ciąg. Polska Norma PN-EN 1443 dzieli obszar kraju na trzy strefy obciążenia wiatrem. W strefie I (najsłabsze wiatry) nasady są zalecane, w strefie II obowiązkowe dla kominów usytuowanych w niekorzystnej pozycji, a w strefie III (Wybrzeże, Podhale, tereny górskie) są wymagane na wszystkich kominach wentylacyjnych i spalinowych.

Strefę wiatrową ustala się na podstawie mapy w załączniku do normy. Dla większości Polski centralnej i wschodniej obowiązuje strefa I, dla zachodniej części kraju strefa II, a dla pasa nadmorskiego i gór strefa III. Projektant pobiera tę informację z dokumentacji geodezyjnej działki lub z mapy stref wiatrowych publikowanej przez Instytut Techniki Budowlanej.

Typy nasad i ich mechanizm działania

Nasada obrotowa sprawdza się tam, gdzie tradycyjny ciąg grawitacyjny bywa zbyt słaby. Łopatki obracają się pod wpływem wiatru i tworzą efekt ssący, który wspomaga ruch powietrza w przewodzie. To rozwiązanie popularne na budynkach w kotlinach i w obszarach z częstymi mgłami, gdzie różnica temperatur między wnętrzem a zewnętrzem jest niewielka.

Nasada stała (deflektorowa) to najprostsze i najtańsze rozwiązanie. Chroni przed zawirowaniami przy kalenicy, ale nie wspomaga ciągu aktywnie. W strefie I, gdzie wiatry są łagodne i stabilne, taka nasada w zupełności wystarcza. Warto ją stosować też dla ochrony przed ptakami, które potrafią gnieździć się w otwartych kominach.

Wyjątek dla urządzeń z mechanicznym odprowadzaniem spalin

Paleniska wyposażone w wentylator wyciągowy (popularne w kotłach z wymuszonym ciągiem spalin) nie potrzebują nasady wspomagającej ciąg naturalny. Wiatr zewnętrzny nie wpływa istotnie na pracę takiego urządzenia, bo wentylator zapewnia stabilne podciśnienie w przewodzie. To wyjątek przewidziany w §143 ust. 3 WT.

Uwaga: brak nasady w strefie III przy kominie obsługującym kuchenkę gazową to ryzyko cofania spalin i powstawania tlenku węgla. Wywietrznik mechaniczny nie chroni przed wstecznym ciągiem wywołanym silnym wiatrem od strony wylotu, bo wentylator wytwarza ciąg rzędu 10-20 Pa, a wiatr o prędkości 20 m/s generuje podciśnienie mogące przekroczyć 50 Pa.

Najczęstsze błędy wykonawców przy ustalaniu wysokości komina

Lista błędów powtarzanych na polskich budowach jest zaskakująco krótka, ale każdy z nich potrafi zepsuć wentylację na lata. Najczęściej chodzi o trzy grupy uchybień: zbyt niski wylot ponad dach, brak dylatacji trzonu kominowego oraz pominięcie nasady w strefie wiatrowej II lub III.

Wylot komina wentylacyjnego poniżej 0,30 m nad kalenicą to błąd, który projektanci wyłapują na etapie odbioru, ale wykonawcy notorycznie powtarzają. Oszczędność pół metra cegły wydaje się niewielka, lecz skutkuje cofaniem się powietrza do łazienki i utrzymującą się wilgocią. W skrajnych przypadkach mieszkańcy skarżą się na zapach spalin z kuchni sąsiada, bo kanały wentylacyjne działają w obie strony.

Brak dylatacji cichy zabójca kominów murowanych

Mur kominowy pracuje inaczej niż ściany nośne budynku. Pod wpływem temperatury rozszerza się i kurczy, a pod wpływem wiatru ugina się lekko w stronę nawietrzną. Jeśli trzon kominowy jest sztywno połączony ze stropami, naprężenia kumulują się i po kilku latach pojawiają się rysy pionowe. Przez te rysy do wnętrza przenika wilgoć, a zimą spaliny mokre przyspieszają korozję.

Dylatacja polega na pozostawieniu szczeliny 1-2 cm między trzonem a stropem, wypełnionej materiałem elastycznym (wełna mineralna, pianka kompresyjna). Tę szczelinę łatwo przeoczyć na budowie, bo wygląda jak niedokończona praca. Tymczasem kominiarz podczas odbioru sprawdza ją jako jeden z pierwszych elementów.

Zbyt niski wylot na dachu płaskim

Budynki z dachem płaskim lub stropodachem mają odrębną logikę ustalania wysokości komina. Minimalna wysokość wylotu ponad powierzchnię dachu to 0,30 m, ale w praktyce obowiązuje dodatkowy warunek: komin musi wystawać ponad przewidywaną warstwę śniegu. W rejonach Podhala czy Suwalszczyzny, gdzie pokrywa śnieżna potrafi przekraczać 60 cm, wylot komina na wysokości 30 cm zostanie zasypany w lutym.

Rozwiązaniem jest podwyższenie komina do 0,60-0,80 m ponad dach, co chroni wylot przed zatkaniem i zapewnia stabilny ciąg nawet przy oblodzeniu. Koszt dodatkowej cegły jest minimalny, a różnica w funkcjonowaniu wentylacji zauważalna od pierwszej zimy.

Projektant z uprawnieniami budowlanymi w specjalności architektonicznej lub konstrukcyjno-budowlanej musi zatwierdzić każdy przewód kominowy przed jego wykonaniem. Samowola budowlana w zakresie kominów to nie tylko ryzyko techniczne, ale też odmowa odbioru budynku i problemy z ubezpieczeniem nieruchomości.

Tryskające z rynien deszcze, śnieg nawiewany przez wiatr, liście jesienią. Komin wentylacyjny bez nasady wystarczy na rok, może dwa. Potem zacznie się problem. Zatkany wylot oznacza brak ciągu, a brak ciągu oznacza, że łazienka wentylowana jest jedynie przez uchylone okno, co zimą prowadzi do wychłodzenia i roszenia szyb.

Przed zamówieniem kominiarza warto samodzielnie sprawdzić trzy rzeczy: czy wylot komina wystaje ponad kalenicę zgodnie z normą, czy kanał nie jest zasypany gruzem (zdarza się po remoncie), oraz czy w pomieszczeniu czuć delikatny ruch powietrza przyłożając kartkę papieru do kratki wentylacyjnej.

Wymiary przewodów dla konkretnych urządzeń

Różnica poziomu włączenia pieców do wspólnego przewodu wynika z prostego faktu: gazy spalinowe muszą płynąć ku górze bez mieszania się ze sobą. Gdyby dwa piece włączono na tym samym poziomie, spaliny z jednego urządzenia cofałyby się do drugiego. Dlatego §145 WT wymaga 1,5 m przewyższenia między wlotami kolejnych pieców w jednym kanale.

Maksymalnie trzy piece szczelne na jeden przewód to granica, powyżej której nawet prawidłowa różnica poziomów nie zapewnia stabilnego ciągu. Każdy kolejny piec wprowadza dodatkowe opory przepływu i obniża temperaturę spalin, co osłabia efekt kominowy.

Otwory rewizyjne i dostęp do czyszczenia

Każdy przewód kominowy, czy to wentylacyjny, spalinowy czy dymowy, musi mieć możliwość czyszczenia i kontroli. W praktyce oznacza to otwór wycierowy (wyczystkę) u dołu przewodu, zamykany szczelną drzwiczkami, oraz otwór rewizyjny powyżej każdego załamania. Kominiarz podczas przeglądu (zgodnie z §308 WT, co najmniej raz w roku) sprawdza drożność i stan techniczny tych elementów.

Przewody spalinowe i dymowe obsługujące urządzenia na paliwo stałe wymagają częstszego czyszczenia, bo sadza osadza się na ściankach. Zaniedbanie tej czynności prowadzi do zwężenia przekroju i ryzyka pożaru sadzy. Komin ceramiczny czyść przynajmniej dwa razy w sezonie grzewczym, komin stalowy raz, jeśli paliwem jest gaz.

Brak dostępu do czyszczenia dyskwalifikuje komin niezależnie od tego, jak starannie został wymurowany. Kominiarz odmówi wydania pozytywnej opinii, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru lub zaczadzenia.

Odniesienia do aktów prawnych i norm: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), paragrafy 140-146, 174, 175, 308; Polska Norma PN-89/B-10425 dotycząca przewodów kominowych murowanych; PN-EN 1443 dotycząca kominów i przewodów kominowych oraz ich elementów składowych; mapa stref obciążenia wiatrem publikowana przez Instytut Techniki Budowlanej.
