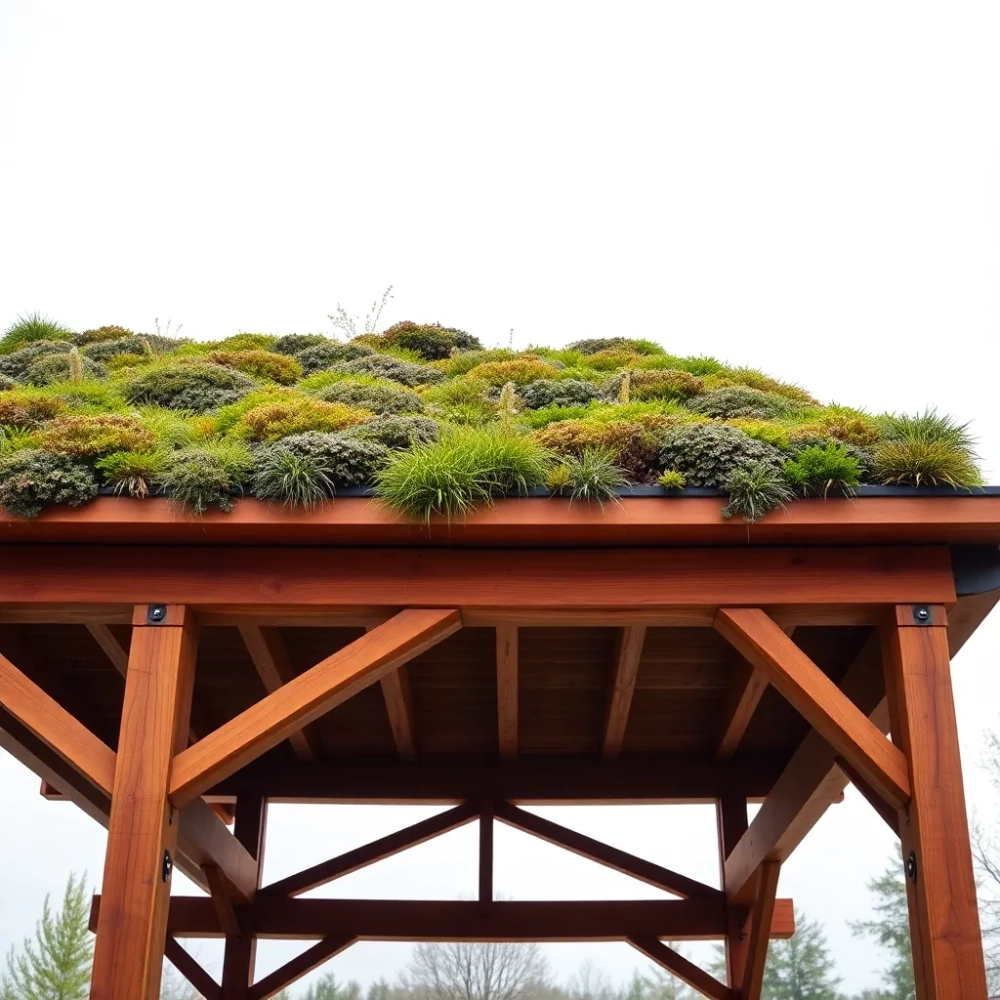

Zielony dach na konstrukcji drewnianej: system, który nie przebije się po 5 latach
Drewno nie toleruje kompromisów. Jeden błąd w paroizolacji oznacza kondensację, grzybnię i utratę nośności w ciągu kilku sezonów. Zielony dach na konstrukcji drewnianej wymaga systemu, który łączy szczelność, lekkość i odporność na wilgoć, bo każdy gram nadmiaru obciążenia przenosi się wprost na więźbę. Poniżej konkretne warstwy, parametry i pułapki, które wychwytuje się dopiero na budowie albo po pięciu latach eksploatacji.
- Dlaczego drewno nie wybacza błędów izolacji
- Architektura systemu warstwa po warstwie
- Dobór roślinności i realne obciążenia dachu
- Studium przypadku: Parco d'Arte Vivente
- Najczęstsze błędy wykonawców i checklista odbioru
- Harmonogram konserwacji i koszty w cyklu życia
- Aspekty prawne i normatywne
Dlaczego drewno nie wybacza błędów izolacji
Belki i płyty drewniane reagują na wilgoć inaczej niż beton. Przy wilgotności powyżej 20% zaczyna rozwijać się grzyb domowy, a włókna pęcznieją, deformując poszycie. W dachu zielonym mokra warstwa substratu, stojąca woda po ulewie i parująca rosa działają jak klimatyzator, który w lecie wciąga ciepło, a zimą je oddaje. Dlatego samo ułożenie folii paroizolacyjnej to za mało, liczy się jej ciągłość, klejenie zakładek i szczelność przy przejściach przez krawędź wieńca.
Tradycyjny układ z grubym drenażem żwirowym waży nieraz 180-220 kg/m² w stanie nasyconym. Drewno takie obciążenie udźwignie, ale ugięcia przekroczą 1/300 rozstawu, a to oznacza rysowanie poszycia i mikropęknięcia hydroizolacji. System kompaktowy z wkładem ze szkła komórkowego albo pianki PIR przy tej samej funkcji drenażowej waży 80-120 kg/m², a współczynnik λ spada do 0,036-0,041 W/mK.
Tradycyjny dach zielony a system kompaktowy
| Parametr | Tradycyjny (żwir + substrat 15-20 cm) | Kompaktowy (PIR/szkło komórkowe + substrat 8-12 cm) |
|---|---|---|
| Masa w stanie mokrym | 180-220 kg/m² | 80-120 kg/m² |
| Współczynnik λ izolacji termicznej | 0,040-0,045 W/mK | 0,036-0,041 W/mK |
| Ryzyko punktowego przebicia hydroizolacji | Wysokie (mechaniczne mocowanie, żwir) | Niskie (mocowanie bezprzebiciowe, klejenie) |
| Trwałość szacowana | 25-35 lat | 40-50+ lat |
| Koszt materiałów w PLN/m² | 180-280 | 260-420 |
| Koszt eksploatacji (15 lat) | Wyższy o 20-30% (konserwacja drenażu, wymiana substratu) | Niższy o 20-30% |
System kompaktowy wygrywa na drewnie nie dlatego, że jest droższy, lecz dlatego, że eliminuje ryzyko punktowych obciążeń. Klasyczny żwir rozkłada masę nierównomiernie przy krawędzi, a każde nierówne podłoże pod folią to potencjalne przebicie. W systemie bezprzebiciowym warstwy klejone na gorąco do sztywnego podłoża tworzą szczelną wannę.
Architektura systemu warstwa po warstwie
Prawidłowy układ to ciąg logiczny. Każda warstwa odpowiada na jedno pytanie: jak zatrzymać parę, jak zatrzymać ciepło, jak zatrzymać wodę, jak odprowadzić nadmiar. Poniżej kolejność od dołu do góry.
1. Konstrukcja drewniana
Nośność więźby musi uwzględniać nie tylko ciężar własny i śnieg, ale też pełne nasycenie warstw wegetacyjnych. Przyjmuje się współczynnik bezpieczeństwa 1,35 dla stanu mokrego zgodnie z Eurokodem 5 (PN-EN 1995-1-1). Krokwie o rozstawie 60-80 cm i przekroju 8/16 cm wystarczają przy rozpiętości do 4,5 m, jeśli obciążenie nie przekracza 150 kg/m².
2. Paroizolacja
Folia paroizolacyjna o wartości Sd ≥ 1500 m (np. folia aluminiowa 0,2 mm lub membrana bitumiczna samoprzylepna). Klejenie zakładek taśmą butylową, uszczelnienie przy krawędziach pianką akrylową. Paroizolacja nie leży bezpośrednio na drewnie bez desek szalunkowych, bo każdy gwóźdź ją przebije.
3. Termoizolacja
| Materiał | λ [W/mK] | Wytrzymałość na ściskanie [kPa] | Waga [kg/m³] | Odporność na wilgoć | Cena PLN/m² (grubość 10 cm) |
|---|---|---|---|---|---|
| Szkło komórkowe FOAMGLAS | 0,038 | 700-1600 | 100-165 | Całkowita (0% nasiąkliwości) | 220-320 |
| XPS | 0,029-0,035 | 300-700 | 30-45 | Bardzo dobra (0,5-1,0% nasiąkliwości) | 90-150 |
| PIR/PUR | 0,022-0,028 | 120-200 | 30-40 | Dobra (zamknięte komórki) | 110-180 |
| Wełna mineralna twarda | 0,036-0,040 | 40-80 | 140-200 | Średnia (wymaga ochrony przed wodą) | 60-110 |
Na drewnie szkło komórkowe i PIR sprawdzają się najlepiej. XPS dopuszcza się, ale wymaga starannego zabezpieczenia przed penetracją korzeni. Wełna twarda, choć tania, nasiąka i traci parametry w drugim sezonie.
4. Hydroizolacja
Membrana EPDM, folie poliolefinowe (FPO/TPO) albo papy modyfikowane SBS z wkładką poliestrową. Na dachu intensywnym stosuje się membrany o grubości minimum 1,5 mm i odporności na przerastanie korzeni zgodnie z PN-EN 13948. Krawędzie wywinięte na co najmniej 15 cm powyżej poziomu substratu, z listwą dociskową ze stali nierdzewnej.
5. Warstwa drenażowa i ochronna
Geosyntetyk profilowany (kubełkowy) o wysokości 20-25 mm z geowłókniną filtracyjną na wierzchu. Kubełki skierowane w dół, odprowadzają nadmiar wody do wpustu, a geowłóknina chroni przed zamulaniem. W systemie kompaktowym można też zastosować maty z pianki polietylenowej o gęstości 30 kg/m³.
6. Substrat mineralny
Mieszanka lawy wulkanicznej, keramzytu, kompostu i gliny ekspandowanej w proporcjach dobranych do typu roślinności. Dla intensywnego dachu zielonego grubość substratu waha się od 15 do 40 cm, a jego ciężar nasycony wynosi 1200-1500 kg/m³. Przy grubości 20 cm daje to 240-300 kg/m² samego podłoża.
7. Roślinność
Zwarte kobierce bylin, traw ozdobnych, niskich krzewów i miniaturowych drzew. O szczegółach doboru w kolejnym rozdziale.
Dobór roślinności i realne obciążenia dachu
Intensywny dach zielony oznacza coś więcej niż trawnik. To świadomy wybór gatunków, które wytrzymają polskie mrozy, suszę i wiatr, a jednocześnie nadadzą przestrzeni użytkowej sens. Tabela poniżej to punkt wyjścia, nie sztywny przepis.
| Typ roślinności | Grubość substratu [cm] | Obciążenie w stanie mokrym [kg/m²] | Odpowiednie gatunki (przykłady) |
|---|---|---|---|
| Trawy ozdobne i byliny okrywowe | 15-20 | 180-240 | Sesleria, kostrzewa sina, rozchodnik okazały, żurawka ogrodowa |
| Byliny kwitnące i zioła | 20-25 | 240-310 | Lawenda wąskolistna, szałwia omszona, kocimiętka, macierzanka |
| 25-35 | 310-420 | Tawuła japońska, irga pozioma, pięciornik krzewiasty, berberys Thunberga | |
| Małe drzewa i krzewy formowane | 35-50+ | 420-600+ | Klon palmowy (w donicach), grab pospolity (formowany), sosna kosodrzewina |
Obciążenie sumaryczne liczy się wzorem: Q = Q_własne + Q_śnieg + Q_substrat + Q_roślinność + Q_woda retencyjna. Przy projektowaniu dachu na drewnie warto przyjmować strefy obciążenia zróżnicowanego, gdzie cięższe partie (drzewa, rabaty intensywne) koncentrują się przy podporach, a lżejsze (trawy, byliny) w środku rozpiętości.
Przykład liczbowy
Dach o powierzchni 80 m², konstrukcja drewniana, strefa klimatyczna III (Warszawa), kąt spadku 3°. Substrat 25 cm, roślinność mieszana (krzewy niskie i byliny), warstwa retencyjna 5 cm.
- Konstrukcja + poszycie: 45 kg/m²
- Paroizolacja + termoizolacja PIR 12 cm: 12 kg/m²
- Hydroizolacja + drenaż: 8 kg/m²
- Substrat 25 cm (nasycony): 300 kg/m²
- Roślinność: 60 kg/m²
- Woda retencyjna 5 cm: 50 kg/m²
- Śnieg (współczynnik kształtu 0,8): 96 kg/m²
Suma: 571 kg/m². Po przemnożeniu przez współczynnik bezpieczeństwa 1,35 daje 771 kg/m² obciążenia obliczeniowego. Taki dach wymaga krokwi 10/22 cm w rozstawie 60 cm albo belek dwuteowych klasy GL24h. Na starszych budynkach bez wzmocnienia więźby takie obciążenie jest nieosiągalne, dlatego przed decyzją o dachu intensywnym konieczna jest opinia konstruktora.
Studium przypadku: Parco d'Arte Vivente
Projekt powstał w Turynie na dachu dawnego budynku przemysłowego. Konstrukcja nośna obejmowała stropy drewniane z końca XIX wieku, które nie pozwalały na klasyczny dach zielony. Architekci zdecydowali się na system ze szkła komórkowego FOAMGLAS jako warstwą nośną i termoizolacyjną jednocześnie, klejoną bezprzebiciowo do konstrukcji.
Układ warstw wyglądał następująco: strop drewniany zbrojony, paroizolacja bitumiczna, płyty FOAMGLAS o grubości 14 cm (λ = 0,038 W/mK), membrana EPDM odporna na korzenie, mata drenażowa 25 mm, substrat 20-30 cm w zależności od rabaty, roślinność śródziemnomorska i lokalne byliny. Łączna masa w stanie nasyconym wyniosła 165 kg/m², o 40% mniej niż przy rozwiązaniu konwencjonalnym.
Po 10 latach eksploatacji inwestycja przeszła pierwszy przegląd generalny. Nie stwierdzono penetracji korzeni, ugięć stropu ani zawilgoceń. System nawadniania kropelkowego działał bezawaryjnie, a 80% gatunków przetrwało zimy ze spadkami do -18°C. Koszty utrzymania w przeliczeniu na metr kwadratowy okazały się niższe o 22% w porównaniu z referencyjnym dachem żwirowym w tym samym mieście.
Co zadecydowało o wyborze szkła komórkowego
Trzy czynniki: zerowa nasiąkliwość (kluczowa przy drewnianej konstrukcji), wysoka wytrzymałość na ściskanie (rozkład obciążeń punktowych) oraz możliwość klejenia bez przebijania hydroizolacji. To jedyny materiał, który jednocześnie izoluje termicznie i przejmuje funkcję nośną drenażu.
Dlaczego system się sprawdził
Ciągłość paroizolacji, brak mostków termicznych i szczelne wywinięcia przy attykach. To właśnie te detale, a nie sam materiał, decydują o trwałości. Wykonawca poświęcił trzy dodatkowe dni na klejenie zakładek i uszczelnienia, co wydłużyło harmonogram, ale w perspektywie dekady zwróciło się kilkukrotnie.
Najczęstsze błędy wykonawców i checklista odbioru
Wieloletnie obserwacje realizacji w Polsce i Europie Zachodniej pokazują, że 80% usterek pojawia się w pięciu miejscach. Poniżej lista błędów, które kosztują najwięcej.
5 kluczowych błędów
- Złe spadki lub ich brak. Minimalny spadek dachu intensywnego to 2%, optymalny 3-5%. Płaski dach bez spadku tworzy kałuże, które w zimie rozsadzają strukturę substratu. Sprawdza się spadek warstw drenażowych niezależnie od spadku konstrukcji.
- Brak dylatacji. Substrat i roślinność pracują sezonowo, dlatego co 6-8 m potrzebne są dylatacje wypełnione pianką PE. Bez nich pojawiają się rysy na powierzchni i nierównomierne osiadanie.
- Pominięcie paroizolacji. Najczęstszy błąd przy adaptacji stropów drewnianych. Skutkuje kondensacją w warstwie ocieplenia i zawilgoceniem krokwi, często niewidocznym przez pierwsze 3-5 lat.
- Zbyt mała grubość substratu. Dla intensywnego dachu poniżej 15 cm substratu nie ma mowy o prawidłowym rozwoju roślin. Korzenie nie mają gdzie się rozrosnąć, rośliny schną w drugim sezonie.
- Niewłaściwe odwodnienie. Wpusty bez osadników, rynny spustowe o zbyt małym przekroju, brak awaryjnego przelewu. Po ulewie woda stoi, a brak przelewu oznacza obciążenie konstrukcji powyżej projektu.
Checklista odbioru dachu przed zasypaniem substratem (12 punktów)
- Sprawdzenie ciągłości paroizolacji (test dymowy lub wizualny każdej zakładki)
- Kontrola wywinięć na attyki, kominy, świetliki (minimum 15 cm powyżej poziomu substratu)
- Próba szczelności hydroizolacji zalewaniem wodą na 24 godziny
- Weryfikacja spadków niwelatorem (tolerancja ±0,5%)
- Potwierdzenie liczby i rozmieszczenia wpustów zgodnie z obliczeniami hydraulicznymi
- Sprawdzenie drożności przelewów awaryjnych
- Kontrola szczelności przejść instalacyjnych (klimatyzacja, oświetlenie, nawadnianie)
- Weryfikacja grubości i gęstości płyt termoizolacyjnych (pomiar suwmiarką w 5 punktach)
- Sprawdzenie poprawności ułożenia geowłókniny (zakładki min. 15 cm)
- Potwierdzenie klasy odporności ogniowej dachu (Broof(t2) zgodnie z PN-EN 13501-5 dla dachów intensywnych)
- Weryfikacja zgodności użytych materiałów z deklaracją właściwości użytkowych (DWU) i aprobatami ETA
- Udokumentowanie fotograficzne każdej warstwy przed zakryciem
Harmonogram konserwacji i koszty w cyklu życia
Intensywny dach zielony nie jest bezobsługowy, ale w porównaniu z dachem płaskim klasycznym jego utrzymanie jest tańsze w cyklu 20-letnim. Warstwa wegetacyjna chroni hydroizolację przed promieniowaniem UV, amplitudą temperatury i uszkodzeniami mechanicznymi, co wydłuża żywotność membrany dwukrotnie.
| Czynność | Częstotliwość | Koszt orientacyjny PLN/m²/rok |
|---|---|---|
| Kontrola odwodnienia (wpusty, przelewy) | 2× w roku (wiosna, jesień) | 1,5-2,5 |
| Koszenie i pielęgnacja traw | 2-3× w sezonie | 3,0-5,0 |
| Przycinanie krzewów i formowanie | 1× w roku | 4,0-7,0 |
| 1× na 3-5 lat | 8,0-12,0 (średniorocznie) | |
| Kontrola hydroizolacji (szczelność) | 1× na 2 lata | 2,0-3,0 |
| Przegląd systemu nawadniania | 1× w roku przed sezonem | 1,5-2,5 |
Sumaryczny koszt eksploatacji w przeliczeniu na rok wynosi 20-32 PLN/m². Przy początkowej inwestycji 380-620 PLN/m² (materiały + robocizna + projekt) i przewidywanej trwałości 40 lat daje to ROI na poziomie inwestycji w odnawialne źródła energii. Po 20 latach właściciel odzyskuje pełne nakłady z tytułu oszczędności na klimatyzacji (obniżenie temperatury dachu o 8-12°C latem) i ogrzewaniu (redukcja strat o 15-25% zimą).
Aspekty prawne i normatywne
W Polsce projekt dachu zielonego na budynku użyteczności publicznej lub wielorodzinnym wymaga uzgodnienia z rzeczoznawcą ds. ppoż. Klasyfikacja Broof(t2) zgodnie z PN-EN 13501-5 dotyczy odporności dachu na ogień zewnętrzny, w tym promieniowanie, płomienie i żar. Intensywny dach zielony z substratem mineralnym i roślinnością niską zazwyczaj spełnia Broof(t2) bez dodatkowych warstw, o ile podłoże pod roślinnością jest niepalne (geowłóknina, substrat mineralny).
Klasa reakcji na ogień samej hydroizolacji (E lub F wg PN-EN 13501-1) ma mniejsze znaczenie, bo membranę przykrywa warstwa niepalna. Projektant powinien jednak zażądać od dostawcy deklaracji właściwości użytkowych potwierdzającej klasyfikację całego pakietu, nie tylko poszczególnych warstw. W przypadku obiektów powyżej 20 m wysokości konieczne jest dodatkowe badanie wg PN-EN 1187.
Konstrukcja drewniana podlega ponadto wymogom Eurokodu 5 (PN-EN 1995-1-1) w zakresie stanów granicznych nośności i użytkowalności. Weryfikacja ugięć (dopuszczalne L/300 do L/500 w zależności od klasy użytkowania) i drgań wymaga uwzględnienia pełnego obciążenia mokrego w kombinacji obciążeń quasi-stałych.
Przy dachach intensywnych na obiektach zabytkowych lub w strefach konserwatorskich konieczne jest uzgodnienie z konserwatorem, szczególnie gdy konstrukcja drewniana ma wartość historyczną. W takich przypadkach warto rozważyć systemy odwrócone z dodatkowym mocowaniem nieinwazyjnym (balast żwirowy) zamiast klejenia bezpośrednio do zabytkowego podłoża.
Kiedy intensywny dach zielony na drewnie to zły pomysł
Są sytuacje, w których lepiej zrezygnować z tej technologii. Konstrukcja o rozstawie krokwi powyżej 90 cm i przekroju mniejszym niż 8/16 cm nie udźwignie obciążenia 500+ kg/m² bez kosztownego wzmocnienia. Podobnie budynki z płaskim dachem o spadku poniżej 1,5%, gdzie odprowadzenie wody jest problematyczne. Rezygnacja jest wskazana także w strefach o bardzo dużym obciążeniu śniegiem (powyżej 1,6 kN/m²) bez systemu podgrzewania wpustów, bo zalegający śnieg po wiosennych roztopach przeciąża konstrukcję na kilka tygodni.
Nie warto też realizować dachu intensywnego na budynku, którego właściciel nie ma w planach regularnej konserwacji. Tydzień zaniedbania w lipcu to wymarzone byliny, miesiąc zaniedbania to chwasty, które trzeba będzie usuwać latami. W takich przypadkach lepszym kompromisem jest dach ekstensywny z rozchodnikami i grubą warstwą żwiru, który wytrzyma więcej błędów w utrzymaniu.
Decyzja o intensywnym dachu zielonym na konstrukcji drewnianej to decyzja o systemie, nie o produkcie. Sukces zależy od spójności warstw, jakości wykonania detali i realiów utrzymania. Tam, gdzie te trzy elementy się spotkają, dach odwdzięcza się trwałością przekraczającą cztery dekady, wartością użytkową i mierzalnym wkładem w ochronę klimatu.
