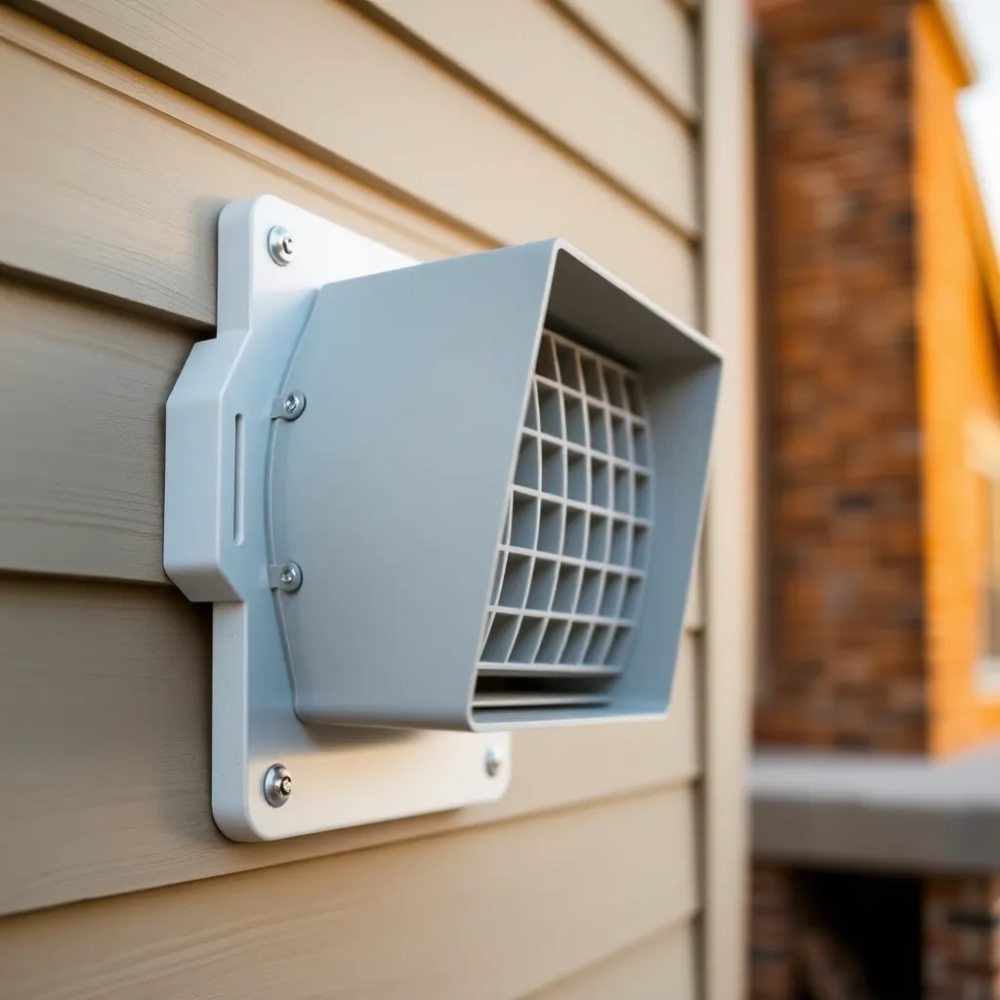

Czerpnia powietrza do kominka na zewnątrz – wysokość i montaż

Kominek zaczyna dymić w salonie dokładnie wtedy, gdy rachunki za ogrzewanie i tak ledwo starczają. Problem ciągu wstecznego to nie defekt wkładu to sygnał, że budynek jest zbyt szczelny, a dopływ świeżego powietrza do paleniska został gdzieś zapomniany. Statystyki straży pożarnej wskazują, że blisko 60% interwencji związanych z przepalaniem się kominów w sezonie grzewczym ma związek z niedostatecznym dopływem tlenu do komory spalania, a zatrucia tlenkiem węgla w domach jednorodzinnych ciągle plasują się w pierwszej dziesiątce przyczyn zaczadzeń polskich rodzin. Świeże powietrze to nie luksus to fundament bezpiecznego ognia.

• Jaka wysokość czerpni powietrza do kominka będzie optymalna?
• Jak zamontować czerpnię powietrza na zewnątrz krok po kroku?
• Dobór czerpni kominkowej materiały i wymiary
• Obliczenia jak dobrać średnicę kanału nawiewnego?
• Czerpnia a typ kominka różne wymagania dla różnych urządzeń
• Problemy techniczne i rozwiązania
• Pięć zasad udanego montażu czerpni zewnętrznej

Jaka wysokość czerpni powietrza do kominka będzie optymalna?

Fizyka za optymalnym wzniesieniem dlaczego 30-50 cm od gruntu

Wysokość czerpni powietrza do kominka na zewnątrz nie jest arbitralną liczbą z normy ona wynika z fizyki przepływu termicznego. Zimne powietrze zewnętrzne jest gęstsze i cięższe od ogrzanego w komorze spalania, dlatego naturalnie opada ku podłodze. Czerpnia umieszczona zbyt nisko ryzykuje zasypanie śniegiem zimą i zalanie wodą opadową wiosną oraz latem, co w konsekwencji prowadzi do korozji kratki i wnikania wilgoci do przewodu. Umiejscowienie jej wyżej niż metr od poziomu terenu sprawia, że powietrze dolotowe ulega nadmiernemu podgrzaniu w warstwie izolacji ściennej, zanim dotrze do wkładu sprawność energetyczna spada, a w kanale pojawia się kondensat. Optymalny zakres 30-50 cm bierze się stąd, że w tej strefie powietrze jest jeszcze na tyle chłodne, by zachować naturalną gęstość potrzebną do ciągu, a jednocześnie dostatecznie oddalone od gruntu, by uniknąć zalania typowej ulewy i zasypania przy lekkiej pokrywie śnieżnej.

Warianty dla trudnych warunków terenowych

Nachylony teren wokół budynku wymaga pomiaru od najwyższego punktu przylegającego do elewacji. Na działce zalewowym czerpnię trzeba umieścić minimum 50 cm powyżej historycznego poziomu maksymalnego zalewu przepisy budowlane wprost zabraniają lokalizowania otworów dolotowych poniżej tej granicy ze względu na ryzyko przedostania się wody do instalacji. W rejonach o silnych wiatrach halnych, gdzie podmuch boczny może spychać zimne powietrze z powrotem do otworu, montagem się osłony kierunkowej lub daszka ochronnego wykonanego z blachy nierdzewnej, który odchyla strumień o 30-45 stopni od osi poziomej. Na zacienionych elewacjach północnych, gdzie szron utrzymuje się dłużej, warto rozważyć czerpnię z izolacją termiczną i osłoną przeciwoblodzeniową, by uniknąć zamarzania kryzy wentylacyjnej przy temperaturach poniżej minus 15 stopni Celsjusza.

Czerpnia zewnętrzna a czerpnia w ścianie kluczowa różnica

Polska norma PN-EN 13384-1 rozróżnia czerpnię montowaną w murze od pełnowymiarowej czerpni zewnętrznej mocowanej na elewacji. Ta pierwsza sprawdza się w budynkach z wentylacją grawitacyjną, gdzie króciec dolotowy jest częścią systemu wentylacyjnego budynku i pobiera powietrze z przestrzeni międzyokiennej bądź kanału wentylacyjnego. W nowych domach z wentylacją mechaniczną rekuperacyjną samodzielna czerpnia elewacyjna jest rozwiązaniem jedynym, ponieważ łączenie króćca kominka z kanałem wentylacyjnym budynku tworzy niekontrolowane przepływy i prowadzi do odwrócenia ciągu w całym układzie. Decydując się na rozwiązanie elewacyjne, trzeba jasno określić przepływ nominalny dla wkładu 10 kW jest to 100 metrów sześciennych na godzinę, dla mocy 18 kW już 180 metrów sześciennych na godzinę.

Jak zamontować czerpnię powietrza na zewnątrz krok po kroku?

Przygotowanie otworu i izolacja termiczna

Średnica otworu w ścianie musi być o 5-8 milimetrów większa od średnicy zewnętrznej rury kanałowej, by umożliwić swobodne wprowadzenie przewodu i założenie izolacji. Odwiert wykonuje się z zachowaniem spadku 2-3 stopni w kierunku zewnętrznym zapobiega to cofaniu się wody deszczowej do środka podczas ulewy. Izolacja termiczna otworu to absolutne minimum, jeśli mamy do czynienia z murem jednowarstwowym bez ocieplenia lub ścianą w której grubość izolacji jest mniejsza niż 10 centymetrów. Wieniec izolacyjny wykonany z wełny mineralnej grubości 30 milimetrów zabezpiecza przed mostkiem termicznym, który w przeciwnym razie powoduje wykraplanie pary wodnej na wewnętrznej ściance rury skraplająca się woda degraduje metalowe połączenia i zmniejsza żywotność całego systemu nawet o 40 procent w ciągu dekady.

Prowadzenie kanału podpodłogą, przez ścianę, w szachcie

Za krótki kanał, czyli przewód poniżej 1,5 metra długości, generuje zawirowania i nie pozwala na wyrównanie temperatur strumienia dolotowego przed dotarciem do króćca. W budynkach z podłogą na gruncie najlepszym rozwiązaniem jest poprowadzenie kanału w wylewce betonowej, z której pionowy odcinek wychodzi przez ścianę takie ułożenie eliminuje ryzyko zimnych mostków i zapewnia stabilny ciąg niezależnie od warunków atmosferycznych. Szacht kominowy wielokanałowy sprawdza się w starych budynkach, gdzie komin murowany pełni dodatkową rolę przewodu nawiewnego, lecz wymaga osobnego wyprowadzenia z zachowaniem minimum 30-centymetrowej odległości od przewodu spalinowego, by różnice temperatur nie zakłócały dynamiki przepływu. Przepustnica regulacyjna montowana na kanale pozwala ustawić minimalny przekrój czynny w pozycji zamkniętej redukuje przepływ do wartości 20-30 procent nominalnej, co umożliwia modulację dopływu zgodnie z aktualnym obciążeniem kominka.

Typowe błędy instalacyjne

Niedostateczna izolacja termiczna kanału to błąd numer jeden most termiczny powstający w warstwie muru prowadzi do kondensacji i korozji, a w skrajnych przypadkach do oblodzenia przewodu zimą i całkowitego zablokowania dopływu powietrza w najzimniejsze noce sezonu grzewczego. Drugim częstym uchybieniem jest zbyt krótki odcinek pionowy przed króćcem wkładu brak minimum 50-centymetrowego odcinka wznoszącego sprawia, że strumień powietrza uderza prosto w palenisko bez prawidłowego wymieszania z gorącymi gazami spalinowymi, co zaburza proces spalania i prowadzi do nadmiernego osadzania sadzy. Trzeci błąd to montowanie czerpni bez uszczelnienia silikonem wysokotemperaturowym miejsca styku obudowy z elewacją szczeliny wypełnione pianą poliuretanową tracą szczelność po jednym sezonie pod wpływem promieniowania UV, a woda opadowa przedostaje się do muru, powodując przemarzanie ściany w strefie otworu.

Dobór czerpni kominkowej materiały i wymiary

Porównanie materiałów: ocynk, nierdzewna, kwasoodporna

Blacha ocynkowana to najtańsza opcja, lecz jej trwałość w bezpośrednim kontakcie z opadami atmosferycznymi ogranicza się do 10-15 lat cynk ulega korozji elektrochemicznej w środowisku zasadowym cegły i przy stałym kontakcie z wilgocią. Stal nierdzewna gatunku 304 wytrzymuje 20-30 lat w typowych warunkach miejskich i podsudeckich, dobrze radzi sobie z mrozem i deszczem, lecz na terenach nadmorskich, gdzie dominuje mgła solna, po 5-7 latach pojawiają się pierwsze ślady korozji powierzchniowej. Stal kwasoodporna gatunku 316, stopiona z molibdenem, gwarantuje odporność na agresywne środowisko chemiczne przez 30 lat i więcej to jedyny sensowny wybór na elewacjach w pobliżu zakładów przemysłowych, autostrad o dużym natężeniu ruchu ciężarowego oraz na terenach nadmorskich, gdzie zasolone powietrze przyspiesza degradację tańszych stopów.

Wymiary i kształty kiedy okrągła, kiedy prostokątna

Wkłady kominkowe standardowej mocy 8-12 kilowatów wymagają kanału okrągłego o średnicy 150-160 milimetrów, co przekłada się na przekrój czynny około 177 centymetrów kwadratowych wystarczający do przepływu 100 metrów sześciennych na godzinę przy prędkości strumienia nieprzekraczającej 2 metrów na sekundę, by uniknąć szumu aerodynamicznego. Kanały prostokątne stosuje się, gdy zachodzi konieczność poprowadzenia przewodu w wąskiej szczelinie między warstwami ocieplenia lub w starym szachcie kominowym o nieregularnym przekroju minimalny przekrój czynny to 200 centymetrów kwadratowych dla mocy 10 kilowatów, co odpowiada wymiarom 200 na 100 milimetrów przy zachowaniu zaokrąglonych krawędzi wewnętrznych promieniem minimum 15 milimetrów, by nie powodować zawirowań laminarnego przepływu na załomach.

Wyposażenie dodatkowe żaluzje, siatki, klapy zwrotne

Żaluzje ochronne montowane od zewnątrz spełniają podwójną funkcję: zatrzymują liście i gałęzie przedostające się z wiatrem i chronią kratkę przed ptakami zakładającymi gniazda w przewodach wentylacyjnych. Siatka przeciw owadom o oczkach 1,5 milimetra zapobiega wnikaniu much, os i innych latających owadów, które przy wysokiej temperaturze kominka przedostają się do pomieszczenia. Klapa zwrotna to element opcjonalny, lecz bardzo przydatny w domach z wentylacją grawitacyjną jej przepona otwiera się samoczynnie przy ciśnieniu statycznym generowanym przez pracujący wentylator kominka i zamyka szczelnie, gdy palenisko jest wygaszone, co eliminuje niekontrolowane straty ciepła przez kanał w okresie letnim. Izolacja termiczna obudowy czerpni jest rekomendowana przy grubości muru poniżej 30 centymetrów pianka polietylenowa grubości 10 milimetrów wystarczy, by przy minus 20 stopniach Celsjusza na zewnątrz temperatura na wewnętrznej ściance obudowy nie spadła poniżej punktu rosy.

Cechy dobrej czerpni kominkowej sprawdzona lista

Dobra czerpnia kominkowa to konstrukcja z szczelnie zamkniętą obudową, która zapobiega przedostawaniu się owadów oraz zintegrowanym króćcem przyłączeniowym dopasowanym do średnicy kanału, co eliminuje dodatkowe złączki redukcyjne stanowiące potencjalne miejsce nieszczelności. Odpowiednia sztywność mechaniczna obudowy zapobiega odkształceniom pod wpływem uderzeń gałęzi lub kul gradu, a powłoka antykorozyjna powinna być odporna na promieniowanie UV bez blaknięcia przez minimum 15 lat ekspozycji w polskich warunkach pogodowych. Warto zwrócić uwagę na szczegóły wykończenia kratki zaokrąglone krawędzie otworów wentylacyjnych redukują opory przepływu, ostre krawędzie natomiast generują dodatkowy szum przy prędkościach powyżej 1,5 metra na sekundę.

Obliczenia jak dobrać średnicę kanału nawiewnego?

Podstawowy wzór i przykład krok po kroku

Podstawowa zależność dla kominków opalanych drewnem wynosi 1 kilowat mocy nominalnej na 10 metrów sześciennych przepływu powietrza na godzinę. Kominek o mocy 12 kilowatów potrzebuje więc minimum 120 metrów sześciennych świeżego powietrza na godzinę. Dla przepływu laminarnego przy prędkości 1,5 metra na sekundę optymalnej wartości gwarantującej cichy transport pole przekroju czynnego wynosi Q przez v razy 3600, co przy Q równym 120 metrów sześciennych na godzinę daje nam 0,022 metra kwadratowego, czyli 220 centymetrów kwadratowych. Średnica koła o takim polu to pierwiastek kwadratowy z czterokrotności ilorazu powierzchni przez liczbę pi, co w praktyce oznacza rurę o średnicy wewnętrznej 160 milimetrów eliminujemy wtedy opory miejscowe na załomach i zachowujemy margines bezpieczeństwa przy partielnym zamknięciu przepustnicy.

Tabela doboru średnicy dla różnych mocy kominka

Kiedy wentylator wspomagający jest konieczny

W budynkach pasywnych i energooszczędnych o bardzo niskim zapotrzebowaniu na infiltrację powietrza naturalnego naturalny ciąg grawitacyjny może być niewystarczający, by pokonać opory przepływu długiego kanału, szczególnie gdy kanał meandruje przez wielowarstwową ścianę izolacyjną. W takich sytuacjach przepływomierzem wspomagany wentylator osiowy o wydajności 50-100 metrów sześciennych na godzinę, zamontowany w szczelnym leju wylotowym, gwarantuje stabilny dopływ tlenu niezależnie od warunków atmosferycznych. Należy przy tym pamiętać, że regulacja obrotówwentylatora musi być zsynchronizowana z pracą wkładu kominkowego automatyka powinna wykrywać otwarcie drzwiczek paleniska i zwiększać obroty wentylatora w czasie rzeczywistym, by uniknąć chwilowego spadku ciągu przy rozpałce.

Czerpnia a typ kominka różne wymagania dla różnych urządzeń

Kominek otwarty versus zamknięty

Kominek otwarty, z paleniskiem bez drzwiczek, zużywa od 200 do 400 metrów sześciennych powietrza na godzinę, czyli kilkakrotnie więcej niż nowoczesny wkład zamknięty ilość ta zależy od wielkości paleniska i intensywności palenia, a naturalny ciąg grawitacyjny napędzany różnicą temperatur gazów spalinowych i powietrza zewnętrznego determinuje dynamiczny przepływ. W budynku z energooszczędnymi oknami i wentylacją mechaniczną kominek otwarty dosłownie wysysa powietrze z pozostałych pomieszczeń, powodując podciśnienie rzędu 5-15 paskali, co manifestuje się jako ciąg wsteczny w kanałach wentylacyjnych i odwrócenie strumienia w nawiewnikach okiennych. Wkład zamknięty ze szczelną szybą ceramiczną redukuje zapotrzebowanie na powietrze do wartości nominalnej urządzenia typowo 80-200 metrów sześciennych na godzinę a szczelna komora spalania izolowana od pomieszczenia pozwala na precyzyjne sterowanie dopływem przez przepustnicę.

Kominki z płaszczem wodnym i piece kaflowe

Kominki z płaszczem wodnym, które produkują ciepłą wodę użytkową oprócz ogrzewania pomieszczeń, wymagają zwiększonego dopływu tlenu o dodatkowe 20-30 procent wartości nominalnej, ponieważ proces spalania w podwyższonej temperaturze komory jest intensywniejszy i wymaga dokładniejszego dozowania powietrza do spalania całkowitego. Piece kaflowe z dopływem powietrza zewnętrznego to temat rzadko poruszany w poradnikach, a jest kluczowy w starszych domach kafle akumulują ciepło przez wiele godzin po wygaszeniu paleniska, dlatego ciąg retardacyjny po wyłączeniu dopływu może wciąż wypychać gorące spaliny z powrotem do pomieszczenia, jeśli przepustnica nie zostanie zamknięta natychmiast po wygaszeniu ostatniej porcji drewna.

Wymogi Ekoprojektu 2022+ a norma antysmogowa

Rozporządzenie delegowane Komisji Europejskiej 2015/1185, potocznie nazywane Ekoprojektem, nakłada na producentów kominków obowiązek spełnienia norm emisji pyłu poniżej 40 miligramów na metr sześcienny suchych gazów spalinowych przy 13 procentach tlenu norma ta weszła w życie z pełną mocą od stycznia 2022 roku dla nowo instalowanych urządzeń. Spełnienie tych wymagań jest niemożliwe bez kontrolowanego dopływu świeżego powietrza, ponieważ spalanie w warunkach podciśnienia, przy niedostatecznym dostępie tlenu, generuje niezupełne spalanie paliwa i gwałtowny wzrost emisyjności pyłu oraz tlenku węgla. Polskie regulacje antysmogowe, wprowadzone przez uchwały Sejmików Województw, dodatkowo ograniczają dopuszczalną emisję dla instalacji domowych w sezonie grzewczym czerpnia spełniająca wymogi Ekoprojektu to zatem nie tylko element komfortu, lecz warunek zgodności z prawem.

Problemy techniczne i rozwiązania

Ciąg wsteczny, dymienie i kondensacja

Ciąg wsteczny to efekt zbyt niskiej temperatury spalin w stosunku do zewnętrznego powietrza dolotowego, co następuje, gdy komora spalania nie osiąga temperatury samozapłonu dla suchego drewna, czyli minimum 300 stopni Celsjusza na ściance paleniska. Rozwiązaniem jest użycie deflectora stalowego na wylocie komory, który podnosi temperaturę gazów opuszczających palenisko o 50-80 stopni Celsjusza, lub zwiększenie wysokości komina minimum o 50 centymetrów ponad kalenicę, zgodnie z wymogami PN-EN 13384-1. Dymienie przy silnym wietrze bocznym to sytuacja, w której podmuch spycha strumień spalin z powrotem do przewodu kominkowego czerpnia z osłoną kierunkową rozwiązuje ten problem poprzez skierowanie wiatru nad otwór dolotowy, nie zaś w jego stronę, redukując dynamiczne ciśnienie na krawędzi wlotowej. Kondensacja w przewodzie dolotowym powstaje, gdy temperatura powietrza na zewnątrz spada poniżej punktu rosy dla wilgotności względnej powietrza trafiającego do kanału izolacja termiczna przewodu pianą poliuretanową lub wełną mineralną o grubości minimum 30 milimetrów rozwiązuje problem w typowych warunkach klimatycznych Polski centralnej, przy temperaturach do minus 20 stopni Celsjusza.

Zamarzanie, hałas i zanieczyszczenia

Zamarznięcie czerpni zimą to rezultat kondensacji pary wodnej w szczelinach obudowy i jej zamarznięcia przy ujemnych temperaturach, co skutkuje całkowitym zablokowaniem przepływu w najzimniejsze noce rozwiązaniem jest zastosowanie kanału o podwójnej ściance z przestrzenią izolacyjną wypełnioną pianką poliuretanową lub zamontowanie opcjonalnego elementu grzewczego o mocy 30-50 watów, zasilanego niezależnie od kominka, który utrzymuje dodatnią temperaturę w strefie kryzy wentylacyjnej. Hałas generowany przez czerpnię przy prędkościach przepływu powyżej 2 metrów na sekundę ma źródło w turbulentnych zawirowaniach na krawędziach wewnętrznych kratka z zaokrąglonymi otworami i wewnętrzna wyściółka dźwiękochłonna z wełny mineralnej redukują poziom dźwięku o 5-8 decybeli, co w praktyce oznacza zmianę z uciążliwego szumu na ledwo słyszalny sap. Zanieczyszczenia powietrza zewnętrzne, takie jak kurz drogowy, pyłki roślinne czy smog podczas alertów jakości powietrza, można filtrować za pomocą wymiennej wkładki filtracyjnej z włókna syntetycznego montowanej za kratką czerpni filtr nie może jednak zmniejszać przekroju czynnego o więcej niż 20 procent, by nie generować nadmiernych oporów przepływu.

Pięć zasad udanego montażu czerpni zewnętrznej

Po pierwsze, umieść czerpnię na wysokości 30-50 centymetrów od poziomu terenu, mierząc od najwyższego punktu przylegającego gruntu to strefa optymalna dla gęstości dolotowego powietrza atmosferycznego. Po drugie, zadbaj o izolację termiczną otworu i kanału minimum 30 milimetrów wełny mineralnej eliminuje to mostek termiczny i ryzyko kondensacji. Po trzecie, dobierz średnicę kanału na podstawie mocy nominalnej kominka zgodnie z wzorem 10 metrów sześciennych na kilowat, zaokrąglając w górę do najbliższego rozmiaru handlowego. Po czwarte, zachowaj minimum 50-centymetrowy odcinek pionowy kanału przed króćcem wkładu stabilizuje to strumień i pozwala na prawidłowe wymieszanie zimnego powietrza z gorącymi gazami spalinowymi. Po piąte, uszczelnij połączenie obudowy z elewacją silikonem wysokotemperaturowym odpornym na promieniowanie UV szczelina między obudową a murem to najczęstsze źródło przecieków i mostków termicznych w instalacjach starszych niż trzy lata.

Jeśli warunki konstrukcyjne budynku odbiegają od typowych teren zalewowy, elewacja w cieniu północnym, komin wielokanałowy z istniejącymi przewodami spalinowymi warto zlecić audyt kominiarski przed zakupem czerpni, by uniknąć wydatków na rozwiązanie, które nie spełni swojej roli w specyficznych warunkach konkretnej posesji. Fachowiec z uprawnieniami mistrza kominiarskiego dokona pomiarów ciągu, oceni warunki wietrzności posesji i zaproponuje optymalną konfigurację systemu.
