Kalkulator kominowy: dobierz średnicę wkładu w 2 minuty

Źle dobrany wkład kominowy oznacza cofający się dym, sadzę na szybach i zmarnowane paliwo. Jedno kliknięcie w ciąg kominowy kalkulator poniżej pozwoli sprawdzić wymiar, zanim wydacie pieniądze na niewłaściwy system. Ten przewodnik prowadzi od pierwszego pomiaru aż po decyzję, kiedy samodzielne wyliczenia trzeba skonsultować z kominiarzem.

• Jak dobrać średnicę wkładu kominowego krok po kroku
• Ciąg kominowy a moc kotła tabela średnic i paliw
• Najczęstsze błędy przy doborze wkładu kominowego
• Kiedy kalkulator ciągu kominowego nie wystarczy

Jak dobrać średnicę wkładu kominowego krok po kroku

Wybór średnicy wkładu to pierwszy etap, od którego zależy cała wentylacja spalin. Zbyt wąski kanał wymusza zbyt dużą prędkość gazów, a to zwiększa opory i hałas palnika. Zbyt szeroki z kolei obniża prędkość poniżej 4 m/s, spaliny nie wznoszą się prawidłowo i pojawia się zjawisko kondensacji.

Procedura zaczyna się od określenia trzech wartości: mocy znamionowej urządzenia w kilowatach, rodzaju paliwa oraz wysokości komina od poziomu palnika do wylotu. Te dane wystarczą, żeby skorzystać z naszego kalkulatora doboru wkładu kominowego i uzyskać wymiar DN.

Drugi krok to sprawdzenie, czy producent kotła nie narzuca własnej średnicy przyłącza. Producenci kondensacyjnych kotłów gazowych coraz częściej wymagają DN 80 z adapterem do DN 130 lub DN 150. Te informacje znajdują się w karcie technicznej urządzenia i mają pierwszeństwo przed wyliczeniami poglądowymi.

Trzeci krok dotyczy materiału wkładu. Stal kwasoodporna 1.4404 sprawdza się przy gazie i oleju, stal żaroodporna 1.4828 przy pelletu i drewnie, a ceramika szamotowa przy wysokich temperaturach węglowych. Dobór materiału wpływa na grubość ścianki, a więc i na światło wewnętrzne, co widać w tabelach producentów.

Na koniec pozostaje weryfikacja w normie PN-EN 13384, która definiuje metodę obliczeń dla kominów pojedynczych i zbiorczych. W warunkach domowych rzadko wykonuje się ją ręcznie, ale warto poprosić kominiarza o sprawdzenie wyniku, zwłaszcza gdy kanał ma więcej niż dwa kolana lub przechodzi przez strop.

Co przygotować przed pierwszym pomiarem

Checklist przed użyciem kalkulatora kominowego skraca czas i eliminuje pomyłki. Potrzebny jest rzut komina z naniesionymi kolanami, miarka zwijana o długości co najmniej 8 m oraz dostęp do wylotu ponad dachem. Bezpieczeństwo wymaga stabilnej drabiny i drugiej osoby asekurującej.

• Moc znamionowa urządzenia (tabliczka znamionowa, karta katalogowa)
• Wysokość czynna komina od osi czopucha do wylotu
• Liczba i kąt kolan (0-90°, każde kolano 90° to ~1 m strat)
• Przekrój istniejącego przewodu (kwadratowy, okrągły, owalny)
• Materiał dotychczasowego wkładu i rok montażu

Ciąg kominowy a moc kotła tabela średnic i paliw

Ciąg kominowy to różnica ciśnień, która wciąga spaliny do komina. Powstaje na skutek różnicy gęstości gorących gazów i chłodnego powietrza zewnętrznego. Im wyższy komin i im większa temperatura spalin, tym silniejszy ciąg i odwrotnie, letni komin przy kotle kondensacyjnym wytwarza go znacznie mniej.

Minimalne wartości ciągu dla popularnych urządzeń mieszczą się w przedziale 3-15 Pa. Kocioł kondensacyjny na gaz potrzebuje zwykle 2-5 Pa, kominek na drewno 10-20 Pa, a kocioł węglowy starej generacji nawet 25 Pa. Dlatego dobór średnicy wkładu kominowego jest tak ściśle powiązany z typem paliwa i temperaturą spalin.

Praktyczne wartości, które można porównać w tabeli, wynikają z obliczeń normy PN-EN 13384 oraz katalogów producentów. Poniższe zestawienie to bezpieczne minimum dla kanału prostego o wysokości 7 m, bez kolan i przewężeń.

Wartości te działają w kanałach murowanych o gładkich ściankach. W kominach starych, ceglanych, z ubytkami zaprawy, opory rosną nawet o 30%. W takich przypadkach lepiej wybrać średnicę o jeden rozmiar większą, żeby zrekompensować straty tarcia.

Przykład obliczenia dla kominka 12 kW

Kominek o mocy 12 kW spala drewno, wytwarzając temperaturę spalin rzędu 250-320 °C. Przy przepływie masowym około 10,2 m³/h minimalna średnica, która zapewni prędkość spalin w przedziale 4-10 m/s, wynosi DN 150, ale w praktyce rekomenduje się DN 200, żeby zostawić margines na kolano 90° i fragment komina powyżej stropu.

Najczęstsze błędy przy doborze wkładu kominowego

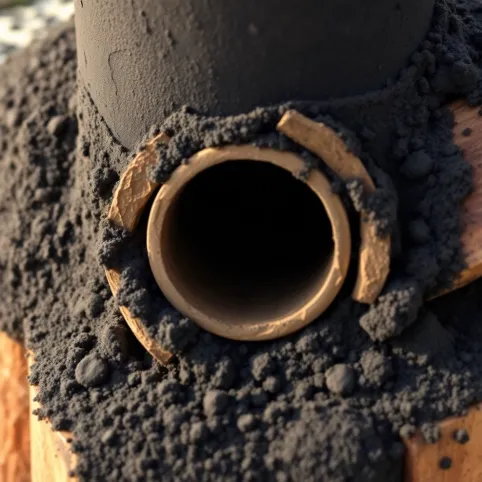

Błąd pierwszy to kierowanie się wyłącznie średnicą starego przewodu, zanim sprawdzi się jego przekrój rzeczywisty. Kanał murowany 14×14 cm to pole 196 cm², czyli odpowiednik DN 158, ale po tynkowaniu i wielu latach eksploatacji realne światło spada do 130-150 cm². To tłumaczy, czemu komin „działał kiedyś", a po wymianie kotła zaczyna dymić.

Błąd drugi to ignorowanie izolacji. Wkład nieizolowany w kominie zewnętrznym studzi spaliny tak skutecznie, że ich temperatura spada poniżej punktu rosy, a na ściankach wytrąca się kondensat. Zjawisko nie tylko obniża ciąg, ale i niszczy stal niskiej jakości w ciągu dwóch sezonów grzewczych.

Błąd trzeci to zbyt niska wysokość ponad dachem. Norma PN-EN 15287-1 wymaga, aby wylot komina znajdował się co najmniej 40 cm nad połać przy dachu płaskim i 60 cm przy kalenicy w odległości do 1,5 m. Zbyt niski wylot wpada w strefę wiatru i traci nawet 60% naturalnego ciągu w porywach.

Błąd czwarty to niedopasowanie materiału do paliwa. Wkład z aluminium, który wytrzymuje temperaturę do 250 °C, nie nadaje się do kominka opalanego drewnem, bo pęka przy pierwszym mocnym rozpaleniu. Odwrotnie ceramika szamotowa przy kotle kondensacyjnym szybko pokrywa się białym nalotem soli.

Błąd piąty to zakup wkładu bez oznaczenia CE i deklaracji właściwości użytkowych. Każdy wyrób budowlany wprowadzany na rynek UE musi posiadać deklarację zgodności z normą zharmonizowaną. Brak dokumentu oznacza, że ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru sadzą.

Straty finansowe złego doboru

Zbyt wąski wkład powoduje spadek sprawności kotła gazowego o 4-7%. Przy sezonie grzewczym 220 dni i koszcie gazu 0,40 zł/kWh strata sięga 600-1100 zł rocznie w domu 120 m². Do tego dochodzi częstsze czyszczenie komina, bo spaliny nie opuszczają kanału wystarczająco szybko.

Kiedy kalkulator ciągu kominowego nie wystarczy

Każdy kalkulator ciągu kominowego, w tym nasz, operuje uproszczonym modelem fizycznym. Sprawdza się w prostych instalacjach domowych z kanałem pionowym i jednym kolanem. Zawodzi natomiast tam, gdzie geometria komina odbiega od standardu albo gdy warunki atmosferyczne silnie wpływają na ciąg.

Komin zbiorczy obsługujący kilka kotłów w jednej szachcie wymaga obliczeń wg PN-EN 13384-2 i uwzględnienia wzajemnego oddziaływania ciągów. Wspólne przewody zaczynają zachowywać się jak sieć, w której włączenie jednego urządzenia zaburza pracę pozostałych.

Kominy przechodzące przez strop drewniany lub przylegające do palnych elementów konstrukcji wymagają zachowania odległości bezpiecznych i dylatacji. Przepisy przeciwpożarowe nakazują w takich przypadkach użycie wkładu izolowanego wewnętrznie lub systemowej obudowy z wełny mineralnej.

Modernizacja starego komina ceglano-klinkierowego, w którym poprzednio pracował piec węglowy, a teraz ma stanąć kocioł kondensacyjny, bywa najtrudniejszym scenariuszem. Ślady sadzy, ubytki spoin i niestabilna geometria każą wykonać próbę szczelności oraz kamerowanie przed podjęciem decyzji o włożeniu nowego wkładu.

Na koniec pozostaje kwestia pogody. Silny wiatr zachodni potrafi w ciągu sekund zmienić ciąg z +12 Pa na -8 Pa, czyli wywołać wsteczny ciąg i cofanie się spalin. Rozwiązaniem jest nasadka kominowa typu Strażak, Turbomax lub generator ciągu, ale jej dobór zależy od lokalnej ekspozycji dachu i wymaga rzeczywistego pomiaru, nie obliczeń w przeglądarce.

Wskazówka: Po wyliczeniu średnicy zmierz realną wysokość czynną komina i sprawdź, czy w karty katalogowej kotła nie ma wymuszonego wymiaru przyłącza te dwa elementy decydują o ostatecznym wyborze wkładu.

Skoro trafiłeś tu, wpisując ciąg kominowy kalkulator, masz już konkretny powymiarowy punkt wyjścia. Wpisz moc swojego urządzenia w formularzu powyżej, porównaj wynik z tabelą średnic i oceń, czy mieszkasz w prostym układzie, czy w scenariuszu wymagającym profesjonalnego projektu. W drugim przypadku pierwszym krokiem i tak pozostaje rozmowa z kominiarzem.

W trakcie doboru wkładu i planowania remontu warto też zwrócić uwagę na jakość wykończenia podłogi wokół komina odpowiednia posadzka w kotłowni musi być odporna na ciepło, wilgoć i przypadkowe iskry. Jeśli interesują Cię elastyczne wykładziny PVC i kauczukowe do obiektów sportowych i przemysłowych, sprawdź ofertę Gerflor podłoga, gdzie znajdziesz rozwiązania dopasowane do wymagań technicznych.

Uwaga: Kalkulator ma charakter poglądowy i nie zastępuje projektu instalacji spalinowej wg PN-EN 13384. Każdy komin przed uruchomieniem powinien odebrać mistrz kominiarski z uprawnieniami budowlanymi.

Źródła danych i normy: PN-EN 13384-1:2015 (Metody obliczania przepływu spalin w kominach), PN-EN 15287-1:2008 (Kominy wymagania projektowe), PN-EN 1443:2004 (Kominy wymagania ogólne), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, § 140-267), informacje techniczne producentów wkładów kominowych publikowane w kartach katalogowych oraz dane Polskiego Komitetu Normalizacyjnego (pkn.pl).
