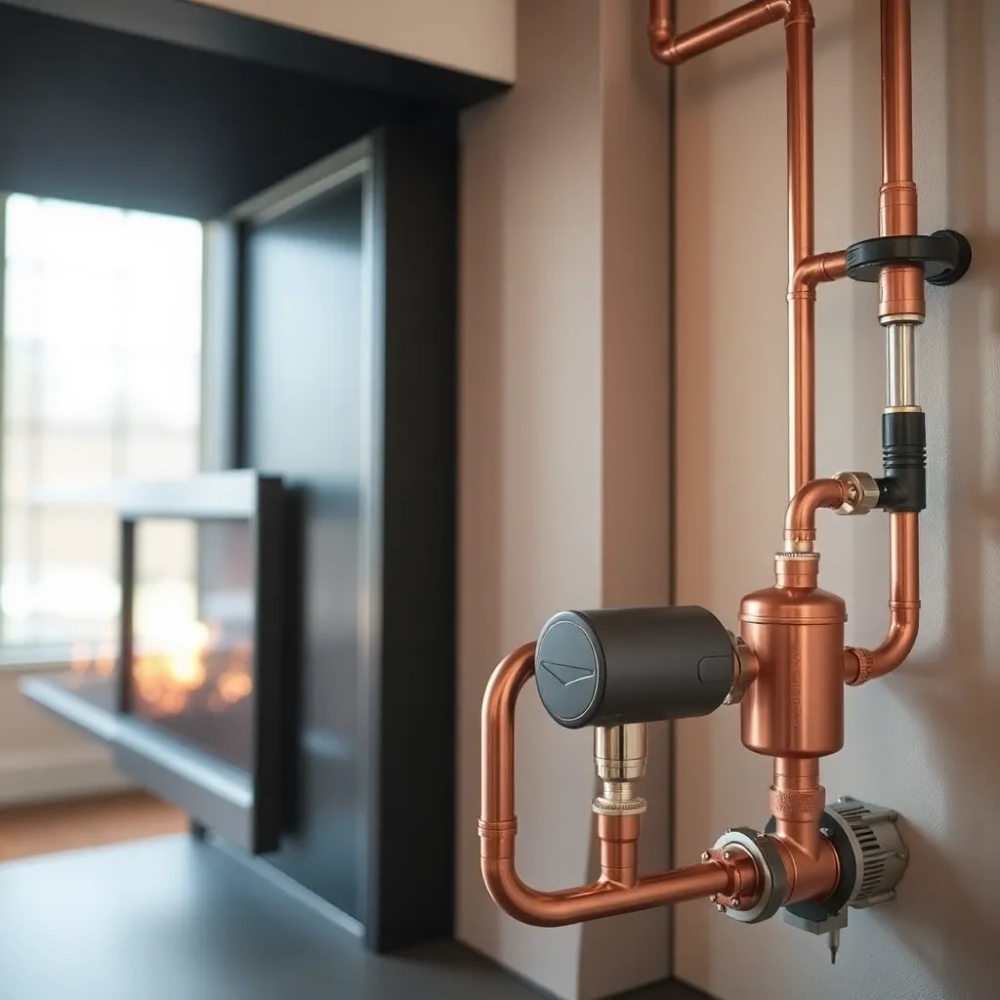

Instalacja do kominka z płaszczem wodnym – schematy, dobór mocy i bezpieczeństwo

Koszt ogrzewania domu drewnem potrafi być niższy nawet o połowę od rachunków za gaz, a przy dobrze dobranym wkładzie wodnym sprawność przekracza 80%. Instalacja do kominka z płaszczem wodnym łączy klimat prawdziwego ognia z pełnowymiarowym ogrzewaniem budynku 100-200 m², dlatego coraz częściej zastępuje tradycyjny kocioł w domach jednorodzinnych. Poniżej znajdziesz konkretne schematy podłączenia, realne koszty eksploatacji oraz listę zabezpieczeń, bez których taki układ po prostu nie może działać bezpiecznie.

• Schemat podłączenia kominka z płaszczem wodnym w systemie otwartym, zamkniętym i z zasobnikiem CWU
• Wężownica schładzająca, naczynie wzbiorcze i UPS zabezpieczenia, których nie wolno pominąć
• Ile kosztuje ogrzewanie kominkiem z płaszczem wodnym i kiedy zwraca się inwestycja

Schemat podłączenia kominka z płaszczem wodnym w systemie otwartym, zamkniętym i z zasobnikiem CWU

Kominek z płaszczem wodnym różni się od klasycznego wkładu powietrznego jedną zasadniczą cechą: energia ze spalin nie ogrzewa bezpośrednio pomieszczenia, lecz zostaje przekazana wodzie krążącej w wymienniku otaczającym komorę spalania. Wkłady powietrzne oddają ciepło przez szybę i obudowę, osiągając sprawność 60-70%. Wodne konstrukcje schodzą poniżej 20% strat kominowych, bo oddają ciepło do czynnika roboczego zanim spaliny opuszczą komin.

Moc takiego wkładu waha się od 10 do 40 kW, przy czym wartość użytkowa zależy od ilości i wilgotności drewna, fazy spalania (rozpalanie, żar, dopalanie) oraz temperatury wody powrotnej. Gdy woda wraca zbyt zimna, para wodna ze spalin skrapla się na ściankach wymiennika, tworząc smolisty osad, który obniża sprawność i przyspiesza korozję.

System otwarty klasyka zgodna z przepisami

W układzie otwartym woda komunikuje się z atmosferą przez naczynie wzbiorcze umieszczone najczęściej na poddaszu, powyżej najwyższego punktu instalacji. Ciśnienie robocze nie przekracza wtedy 0,2 MPa, a parująca woda nie rozsadza rur. Rozporządzenie Ministra Infrastruktury z 2009 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (par. 133 ust. 4) dopuszcza stosowanie układu otwartego w instalacjach o mocy do 300 kW, właśnie ze względu na pasywne odprowadzanie nadmiaru ciepła.

Schemat otwarty sprawdza się w domach z grawitacyjnym obiegiem wody lub w starszych instalacjach, które trudno przystosować do wyższych ciśnień. Zasada działania opiera się na naturalnej cyrkulacji: gorąca woda z płaszcza wodnego unosi się do górnej gałęzi, oddaje ciepło grzejnikom i wraca chłodniejsza dolnym powrotem. Gdy włączana jest pompa obiegowa, układ zyskuje na dynamice, ale nadal pozostaje odporny na awarię prądu, bo woda potrafi krążyć grawitacyjnie, choć z mniejszą wydajnością.

W tym schemacie niezbędne są dwa zabezpieczenia: zawór termostatyczny 95°C otwierający dopływ zimnej wody wodociągowej oraz zawór zwrotny na powrocie, zapobiegający cofaniu się gorącej wody do kominka, gdy pompa stoi. Bez tych elementów każda przerwa w obiegu kończy się zagotowaniem wody w płaszczu.

System zamknięty z przeponowym naczyniem wzbiorczym

Nowe budynki projektuje się zwykle pod układ zamknięty, w którym ciśnienie robocze sięga 0,15-0,2 MPa, a naczynie wzbiorcze jest hermetyczne, podzielone membraną na część gazową i wodną. Dzięki temu instalacja zajmuje mniej miejsca, nie wymaga wysokiego poddasza, a pompa może pracować z wyższą wydajnością.

System zamknięty wymaga jednak wężownicy schładzającej, bo w razie awarii pompy lub braku prądu woda nie ma dokąd oddać nadmiaru ciepła. Wężownica to wężownica bezpośrednio zanurzona w płaszczu lub wymiennik płytowy na obiegu, przez który przepływa zimna woda wodociągowa po osiągnięciu progu 95°C. Bez niej ryzyko zagotowania rośnie do poziomu zagrażającego życiu mieszkańców.

Dobór naczynia przeponowego opiera się na pojemności całej instalacji (zwykle 8-12 l/100 m² domu) i temperaturze roboczej. Dla typowej instalacji 200 l wystarczy naczynie 18-24 l, ale zawsze warto wykonać obliczenia wg normy PN-EN 12828, bo niedowymiarowane naczynie tłumi skoki ciśnienia i prowadzi do uporczywego otwierania zaworu bezpieczeństwa.

Schemat z wymiennikiem płytowym i zasobnikiem CWU

Połączenie obiegu otwartego kominka z zamkniętym obiegiem grzejników umożliwia wymiennik płytowy lutowany lub skręcany. Woda z płaszcza wodnego krąży w pętli otwartej z własnym naczyniem i pompą, oddając ciepło przez wymiennik do wtórnego obiegu zamkniętego obsługującego kaloryfery i ogrzewanie podłogowe. Rozwiązanie to izoluje obieg kominkowy od reszty instalacji, co ułatwia regulację i ogranicza ilość zanieczyszczeń z pierwszego obiegu.

Zasobnik ciepłej wody użytkowej o pojemności 200-300 l podłączony do takiego układu pozwala korzystać z kominka jak z bojlera, magazynując nadmiar ciepła w czasie intensywnego palenia. Najczęściej stosowane są zasobniki z jedną lub dwiema wężownicami, w tym dodatkową do współpracy z kolektorami słonecznymi. Sterownik pogodowy z czujnikiem temperatury zewnętrznej decyduje, kiedy kierować ciepło do grzejników, a kiedy do CWU.

Wężownica schładzająca, naczynie wzbiorcze i UPS zabezpieczenia, których nie wolno pominąć

Woda w płaszczu wodnym podlega tym samym prawom fizyki co woda w czajniku: po odcięciu odbioru ciepła wciąż pobiera energię z żarzącego się drewna. Przy 10 kg drewna w komorze spalania moc chwilowa sięga 18-25 kW, z czego większość trafia do wody, gdy grzejniki przestają odbierać ciepło. W ciągu 10-15 minut temperatura rośnie wtedy do 100°C i więcej, a ciśnienie zaczyna przekraczać dopuszczalne wartości, jeśli układ nie ma ujścia.

Wężownica schładzająca jako obowiązkowy element

Wężownica schładzająca to wężownica ze stali kwasoodpornej lub miedzi, przez którą przepływa zimna woda wodociągowa, gdy temperatura w płaszczu przekroczy 95°C. Zawór termostatyczny umieszczony na zasilaniu otwiera się samoczynnie, bez udziału elektryczności, więc działa nawet przy braku prądu. Woda wodociągowa odbiera wtedy nadmiar ciepła i odprowadza je do kanalizacji, chroniąc instalację przed zagotowaniem.

Każdy poważny projekt instalacji do kominka z płaszczem wodnym uwzględnia tę wężownicę już na etapie schematu, nie dopuszcza się uruchomienia kominka bez niej. Normy PN-EN 13229 oraz PN-EN 13240 stanowią, że wkłady wodne o mocy powyżej 10 kW wymagają wbudowanego lub zewnętrznego zabezpieczenia termicznego. W praktyce oznacza to wężownicę z certyfikatem producenta wkładu, zamontowaną zgodnie z jego instrukcją.

Nieprawidłowy montaż wężownicy kończy się najczęściej zarastaniem kamieniem, gdy woda wodociągowa ma twardość powyżej 7°dH. Rozwiązaniem jest wstawienie filtra zmiękczającego albo zastosowanie wężownicy ze stali nierdzewnej o zwiększonym przekroju, co spowalnia narastanie osadów.

UPS odporność na brak prądu

Wentylator wyciągowy kominka i pompa obiegowa wymagają zasilania, dlatego kominek z płaszczem wodnym bez UPS-a staje się bombą zegarową po każdej awarii sieci. Zasilacz awaryjny o mocy 600-1000 VA podtrzymuje pracę pompy i sterownika przez 30-90 minut, co zwykle wystarcza, by ogień wypalił się samoczynnie albo by właściciel zdążył uruchomić agregat. Koszt UPS-a (800-1500 zł) jest niczym w porównaniu z remontem po zagotowaniu wody, które potrafi rozsadzić wymiennik, pęknąć rury i zalać dom.

W praktyce najlepiej sprawdza się UPS z sinusoidą czystą (true sine wave), bo tanie modele generują sygnał schodkowy, szkodliwy dla elektronicznych sterowników pomp. Warto też wybrać urządzenie z wymiennym akumulatorem, który po 3-5 latach da się tanio odnowić.

Najczęstsze grzechy główne instalatora

Pięć błędów powtarza się w co trzecim nowo oddanym układzie. Pierwszy to brak wężownicy schładzającej, traktowanej przez niedoświadczonych wykonawców jako „opcja dodatkowa". Drugi to niedowymiarowane naczynie wzbiorcze, dobrane „na oko", bez obliczeń wg normy PN-EN 12828. Trzeci to brak UPS-a przy pompie, zawory termostatyczne wtedy nie zdążą zadziałać, bo woda zdąży osiągnąć temperaturę krytyczną. Czwarty to montaż zaworu mieszającego trójdrożnego w złym miejscu, co prowadzi do zbyt wysokiej temperatury powrotu (powyżej 55°C) i kondensacji sadzy w wymienniku. Piąty to rezygnacja z automatycznego odpowietrznika w najwyższym punkcie, po czym w układzie pojawia się poduszka powietrzna blokująca obieg.

Każdy z tych błędów da się naprawić, ale po fakcie, gdy woda zdążyła zalać salon albo kominek kopci do wnętrza. Inspekcja powykonawcza, najlepiej z udziałem projektanta instalacji grzewczych, kosztuje 300-600 zł, a wychwytuje większość problemów zanim się ujawnią.

Ile kosztuje ogrzewanie kominkiem z płaszczem wodnym i kiedy zwraca się inwestycja

Roczne zużycie drewna opałowego w domu 150 m² wynosi 8-12 m³ przy dobrze ocieplonym budynku, co odpowiada 4-6 m³ sześciennym suchego drewna bukowego lub dębowego. Przy cenie 250-350 zł za metr przestrzenny sezonowy koszt paliwa zamyka się w kwocie 2000-4200 zł. Dla porównania gaz ziemny w tej samej wielkości domu to wydatek 5500-7500 zł rocznie, a węgiel kamienny 4000-5500 zł, ale z uciążliwościami obsługi, jakich drewno nie ma.

Koszt samej instalacji do kominka z płaszczem wodnym, uwzględniając wkład, montaż obudowy, orurowanie, zasobnik CWU i armaturę zabezpieczającą, wynosi 18 000-32 000 zł. Kwota zależy od mocy wkładu, materiału komina (systemowy ceramiczny 1500-3500 zł, stalowy 800-2000 zł) oraz zakresu modernizacji istniejącej instalacji c.o. W domu, w którym trzeba wymienić grzejniki na większe lub dobudować obieg podłogowy, koszt rośnie o kolejne 4000-10 000 zł.

Przy różnicy 3000-5000 zł rocznie między drewnem a gazem, zwrot inwestycji następuje po 4-7 latach użytkowania. Im wyższe ceny nośników konwencjonalnych, tym szybciej kominek się zwraca. Właściciele domów, którzy dysponują własnym lasem lub tanim drewnem z okolicznych tartaków, skracają ten czas do 2-3 lat.

Kiedy warto, a kiedy lepiej odpuścić

Kominek z płaszczem wodnym opłaca się w domach z dobrą izolacją termiczną, mieszkańcach gotowych do codziennego pilnowania paleniska oraz na działkach, gdzie drewno jest łatwo dostępne. Nie sprawdza się w budynkach pasywnych o zapotrzebowaniu poniżej 30 kWh/m² rocznie, bo trudno tam spalić tyle drewna, by nie przegrzać pomieszczeń, a praca z minimalną mocą prowadzi do szybkiego zanieczyszczenia wymiennika i szyb.

Budynki z kominem murowanym o przekroju mniejszym niż 180 mm również wymagają modernizacji, a koszt wymiany komina potrafi zjeść połowę budżetu. W takich przypadkach lepiej rozważyć kocioł na pellet z podajnikiem, automatyczny i bezobsługowy, choć mniej nastrojowy od otwartego ognia.

Checklist gotowości do montażu

• Projekt instalacji c.o. uwzględniający kominek wodny (opinia kominiarska + obliczenia hydrauliczne)
• Komin systemowy o odpowiedniej średnicy, z atestowaną wkładką żaroodporną
• Dobrana moc wkładu 0,06-0,08 kW/m² powierzchni ogrzewanej
• Naczynie wzbiorcze dobrane wg PN-EN 12828 do pojemności instalacji
• Wężownica schładzająca z zaworem termostatycznym 95°C
• Zasobnik CWU o pojemności min. 200 l dla 4-osobowej rodziny
• UPS z sinusoidą czystą, min. 600 VA, podtrzymujący pompę
• Wymiennik płytowy oddzielający obieg kominka od reszty instalacji
• Automatyczny odpowietrznik w najwyższym punkcie układu
• Instrukcja producenta wkładu do przekazania kominiarzowi i inspektorowi

Sprawdzenie tych dziesięciu punktów przed złożeniem zamówienia uchroni przed przebudową kotłowni w drugim sezonie grzewczym. Gdy wszystko zgadza się z projektem, kominek z płaszczem wodnym przez następne 15-20 lat daje ciepło tańsze niż jakiekolwiek paliwo kopalne, a przy okazji wprowadza do domu atmosferę żywego ognia, której żaden kocioł gazowy nie odda.
