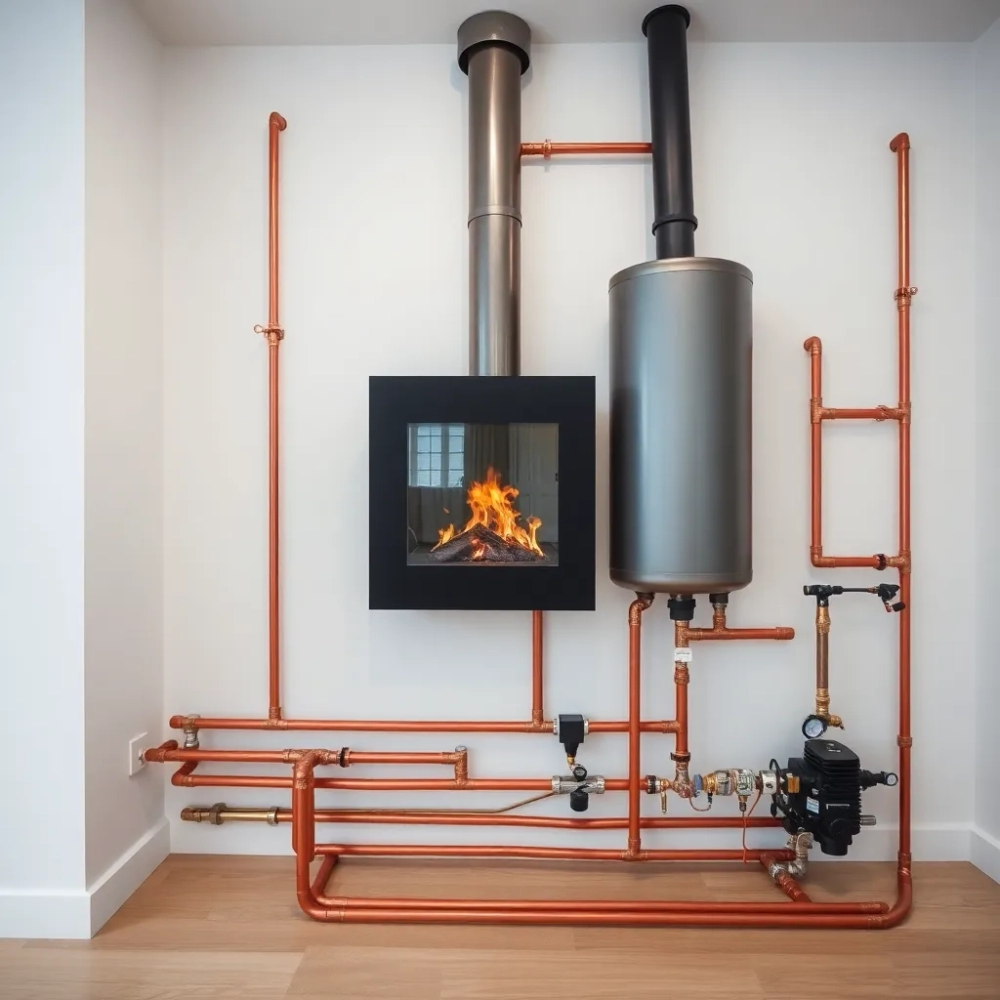

Jak podłączyć kominek z płaszczem wodnym do podłogówki i nie zniszczyć podłogi

Planujesz wykorzystać kominek z płaszczem wodnym jako źródło ciepła dla podłogówki i zastanawiasz się, czy to w ogóle możliwe? Możliwe, ale pod warunkiem że zrozumiesz jedną podstawową rzecz: temperatura wody z kominka może sięgać 90°C, podczas gdy instalacja ogrzewania podłogowego wymaga maksymalnie 45°C. Ta rozbieżność sprawia, że bez odpowiednich zabezpieczeń ryzykujesz zniszczenie wylewki, odkształcenie paneli i usterki warte tysiące złotych. W tym artykule dowiesz się, jak połączyć te dwa systemy bezpiecznie.

• Bufor i mieszacz kluczowe elementy do podłączenia kominka z płaszczem wodnym do podłogówki
• Jaki schemat podłączenia kominka do podłogówki jest najbezpieczniejszy?
• Dlaczego instalację kominka z płaszczem wodnym powinien wykonać fachowiec?
• Pytania i odpowiedzi Podłączenie kominka z płaszczem wodnym do podłogówki

Bufor i mieszacz kluczowe elementy do podłączenia kominka z płaszczem wodnym do podłogówki

Kominek z płaszczem wodnym to w istocie kocioł na paliwo stałe, tyle że zbudowany wokół komory spalania. Podczas gdy tradycyjne kotły gazowe czy elektryczne pozwalają płynnie regulować moc, kominek nie ma takiej możliwości. Kiedy palenisko rozkręci się do pełnej mocy, woda w płaszczu osiąga 80-90°C i nie ma żadnego mechanizmu, który automatycznie ją schłodziłby przed wysłaniem do obiegu. To fundamentalna cecha, która determinuje całą dalszą strategię instalacyjną.

Podłogówka to system niskotemperaturowy. Betonowa wylewka nad rurami może pękać przy temperaturze powyżej 50°C, a panele laminowane zaczynają się odkształcać już przy 45°C. Optymalna temperatura czynnika grzewczego dla ogrzewania podłogowego waha się w granicach 35-40°C, a projektanci często przyjmują 35°C jako punkt wyjścia do obliczeń cieplnych. Ta różnica między 90°C a 35°C musi zostać jakoś zniwelowana, bo inaczej instalacja podłogowa przegrzeje się w ciągu kilku godzin.

Bufor ciepła to zbiornik akumulacyjny, który gromadzi nadmiar energii z kominka. Kiedy palenisko generuje ciepło, bufor je magazynuje w postaci gorącej wody. Kiedy kocioł wygasa, bufor oddaje zgromadzone ciepło do systemu. Bez niego kominek pracowałby w trybie ciągłego grzania na pełnej mocy, bez możliwości rozłożenia produkcji ciepła w czasie. Pojemność bufora dobiera się indywidualnie, ale typowo dla domu jednorodzinnego mowa o zbiorniku od 500 do 1000 litrów. Im większy bufor, tym stabilniej kominek pracuje i tym mniej cykli start-stop wykonuje.

Podobny artykuł Podłączenie okapu do komina wentylacyjnego

Mieszacz to drugi nieodzowny element. Zawór mieszający trój- lub czterodrożny miesza gorącą wodę z bufora z wodą powracającą z obiegu podłogowego, utrzymując stałą temperaturę na wyjściu do pętli podłogowej. Działa to na zasadzie proporcjonalnej regulacji: czujnik temperatury mierzy temperaturę wody za zaworem i steruje otwarciem przepustnicy tak, aby utrzymać zadaną wartość. Jeśli z kominka płynie woda 85°C, mieszacz zredukuje ją do 35°C, dolewając zimniejszy powrót z podłogówki. Bez tego mechanizmu instalacja podłogowa byłaby narażona na przegrzewanie za każdym razem, gdy kominek wejdzie w tryb intensywnego spalania.

Te dwa elementy działają w tandemie. Bufor akumuluje ciepło i wygładza parametry pracy kominka, a mieszacz obniża temperaturę do wartości akceptowalnych przez podłogówkę. Połączenie ich w jeden schemat hydrauliczny to jedyna metoda, aby eksploatować kominek z płaszczem wodnym w systemie niskotemperaturowym. Każda próba podłączenia tych urządzeń bez bufora i mieszacza to proszenie się o kłopoty.

Jaki schemat podłączenia kominka do podłogówki jest najbezpieczniejszy?

Klasyczny schemat hydrauliczny dla takiej instalacji nosi nazwę układu trójstopniowego lub, inaczej, układu z rozdziałem hydraulicznym. Pierwszy obieg to połączenie kominka z buforem. Drugi obieg to połączenie bufora z mieszaczem i pętlami podłogowymi. Pomiędzy tymi obiegami pracuje osobna pompa obiegowa, która wymusza przepływ wody z bufora do instalacji podłogowej niezależnie od tego, co dzieje się po stronie kominka. To rozdzielenie gwarantuje, że obie strony instalacji mogą pracować w swoich optymalnych trybach.

Sprawdź Jaki Okap Bez Podłączenia Do Komina

W układzie trójstopniowym bufor pełni rolę bufora termicznego, a niekiedy także źródła ciepła dla centralnego ogrzewania przez grzejniki. Można do niego podłączyć dodatkowe źródło ciepła, na przykład kocioł gazowy jako szczytowe źródło, albo kolektory słoneczne jako źródło uzupełniające. Woda z bufora zawsze trafia do mieszacza przed wejściem do podłogówki, co eliminuje ryzyko wysokiej temperatury bezpośrednio do rur grzewczych. Mieszacz sam w sobie nigdy nie przepuści wody powyżej ustawionej wartości, nawet jeśli po stronie bufora temperatura wzrośnie do 90°C.

Alternatywą dla mieszacza termostatycznego jest układ z pompą obiegową sterowaną regulatorem temperatury. W tym wariancie regulator monitoruje temperaturę wody na wyjściu i zmienia wydajność pompy tak, aby utrzymać zadaną temperaturę. To rozwiązanie jest tańsze, ale mniej precyzyjne. Przy intensywnym spalaniu temperatura może chwilowo przekroczyć 45°C zanim regulator zdąży zareagować. Dla podłogówki, która pracuje w betonie, kilkustopniowe przekroczenie przez kilkanaście minut może nie mieć konsekwencji, ale przy drewnianych panelach podłogowych ryzyko jest większe.

Instalacja zawsze wymaga co najmniej dwóch pomp obiegowych: jednej w obiegu komink-bufor, drugiej w obiegu bufor-podłogówka. Pompa w obiegu pierwotnym musi być dobrana tak, aby przepływ przez płaszcz wodny kominka był wystarczający do odprowadzenia ciepła, ale nie na tyle duży, aby temperatura wody na wyjściu spadła poniżej temperatury spalin. To delikatna równowaga, którą projektuje instalator na podstawie mocy kominka i pojemności płaszcza wodnego.

Może Cię zainteresować też ten artykuł Schemat podłączenia kominka z płaszczem wodnym w układzie zamkniętym

Producenci urządzeń grzewczych oferują dedykowane zestawy hydrauliczne do łączenia kominków z podłogówką, które zawierają wszystkie niezbędne elementy w jednej skrzynce: mieszacz, pompę, zawór bezpieczeństwa i naczynie wzbiorcze. Takie rozwiązanie upraszcza dobór i montaż, ale nie zmienia fundamentalnej logiki działania: bufor musi być obecny, mieszacz musi być obecny, a obiegi muszą być rozdzielone pompami. Samodzielne budowanie takiego schematu z oddzielnych komponentów wymaga wiedzy i doświadczenia, które przeciętny inwestor rzadko posiada.

Dlaczego instalację kominka z płaszczem wodnym powinien wykonać fachowiec?

Instalacja ogrzewania podłogowego sama w sobie to już przedsięwzięcie wymagające precyzji. Trzeba poprowadzić rury w odpowiednich odstępach, wykonać próbę szczelności przed zalaniem wylewką, rozplanować rozdzielacze tak, aby każda pętla miała zbliżoną długość. Połączenie jej z kominkiem na paliwo stałe dodaje kolejny poziom komplikacji, ponieważ pojawia się zmienność parametrów pracy. Kocioł gazowy pracuje stabilnie, kominek nie. Temperatura w płaszczu wodnym skacze, moc oddawana jest nieregularna, a odpowiedź termiczna instalacji jest opóźniona ze względu na bezwładność bufora i wylewki.

Błędy w doborze bufora prowadzą do sytuacji, gdy kominek często przegrzewa się, bo zbiornik jest za mały, albo woda w podłogówce jest za zimna, bo zbiornik jest za duży i wychładza się zbyt wolno po wygaszeniu paleniska. Źle dobrany mieszacz będzie albo nadmiernie schładzał wodę, obniżając komfort, albo niedostatecznie, powodując przegrzewanie. Te błędy nie są widoczne od razu. Ujawniają się po sezonie grzewczym, gdy wylewka zaczyna pękać albo gdy rachunki za uzupełniające ogrzewanie okazują się zaskakująco wysokie.

Fachowiec z uprawnieniami projektowymi i wykonawczymi w zakresie instalacji C.O. potrafi przeprowadzić obliczenia cieplne dla każdej strefy podłogowej, dobrać średnice rur i pompy obiegowe, zwymiarować bufor na podstawie mocy kominka i zapotrzebowania budynku. Wszystko to wymaga wiedzy z zakresu hydrauliki, termodynamiki i obowiązujących norm, w tym rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normy PN-EN dotyczącej systemów ogrzewania wodnego. Samodzielna instalacja bez takich obliczeń to loteria.

Poza samym doborem elementów profesjonalista wie, jak zabezpieczyć instalację przed awariami. Zawór bezpieczeństwa temperaturowego, który odprowadzi nadmiar ciepła gdyby mieszacz zawiódł. Naczynie wzbiorcze dobrane do objętości układu. Zawór antystratyfikacyjny, który zapobiega mieszaniu się warstw wody o różnej temperaturze w buforze. Przedmuch powietrza i odpowietrzniki. To wszystko składa się na system, który działa nie tylko wtedy, gdy wszystko idzie dobrze, ale także wtedy, gdy coś pójdzie nie tak. Brak choćby jednego z tych zabezpieczeń może doprowadzić do sytuacji, w której wzrost ciśnienia przy przegrzaniu rozsadzi rurę lub zniszczy wymiennik ciepła w kominku.

Warto też wiedzieć, że wykonanie instalacji C.O. z kotłem na paliwo stałe wymaga zgłoszenia do urzędu gminy lub miasta, a w niektórych przypadkach również pozwolenia na budowę. Przegląd instalacji przez uprawnionego kominiarza przed pierwszym uruchomieniem to obowiązek wynikający z przepisów przeciwpożarowych. Samodzielna instalacja, nawet wykonana starannie, może nie spełniać wymogów formalnych, co w razie szkody może mieć wpływ na możliwość uzyskania odszkodowania z ubezpieczenia budynku.

Kominek z płaszczem wodnym to doskonałe źródło ciepła dla podłogówki, pod warunkiem że instalacja zostanie zaprojektowana i wykonana z głową. Bufor, mieszacz, rozdzielone obiegi, właściwie dobrane zabezpieczenia i fachowe wykonanie to minimalny zestaw, który gwarantuje bezawaryjną pracę przez lata. Oszczędność na profesjonalnym montażu to pozorna oszczędność, która prędzej czy później zamieni się w kosztowne naprawy lub wymianę zniszczonych elementów wykończenia podłogowego. Jeśli planujesz taką inwestycję, zacznij od konsultacji z instalatorem posiadającym stosowne uprawnienia. To najlepsza decyzja, jaką możesz podjąć na etapie planowania.
