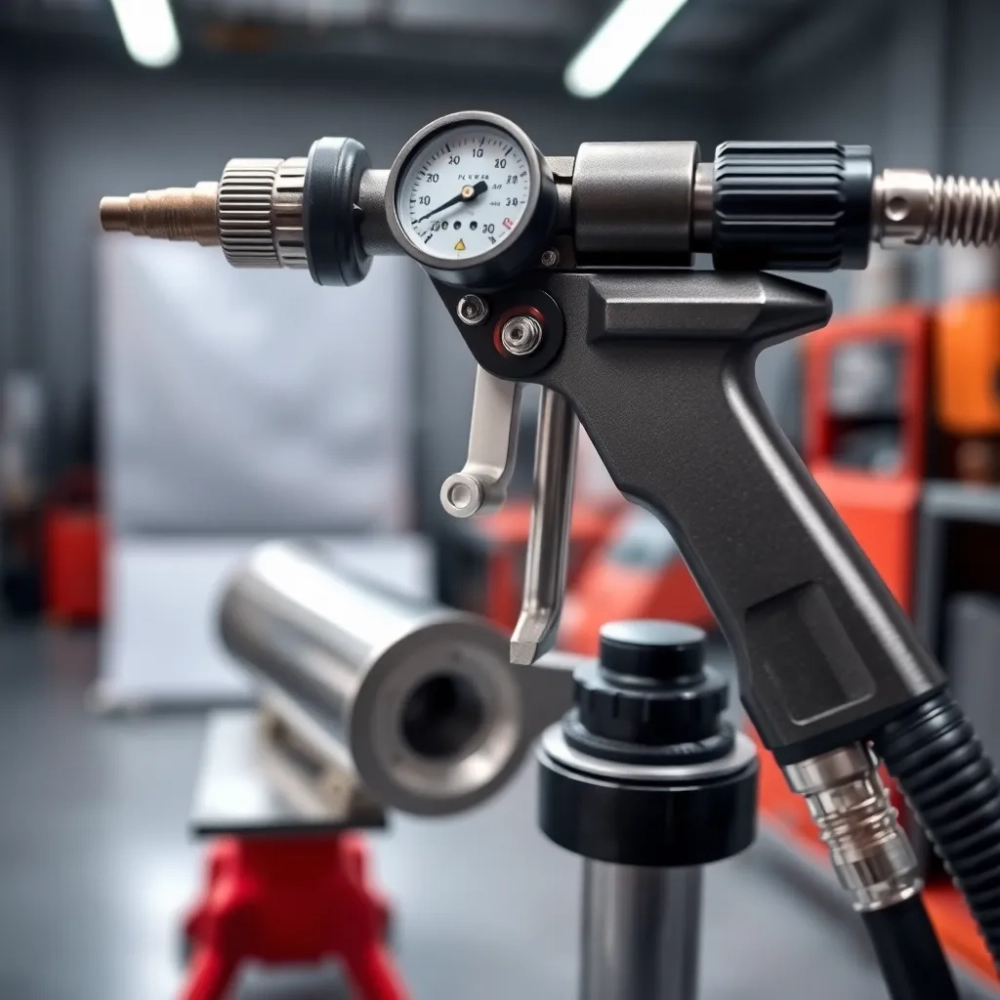

Jak ustawić pistolet do malowania proszkowego i uniknąć poprawek
Drżąca krawędź, „skórka pomarańczy", proszek, który lepi się zamiast trzymać brzmi znajomo? Te objawy zwykle nie wynikają ze złego proszku, tylko z źle ustawionego pistoletu. Przeczytasz tu konkretne zakresy liczbowe, tabelę diagnostyczną i schemat konserwacji, których próżno szukać w ogólnikowych poradnikach wszystko oparte na fizyce pola elektrostatycznego i mechanice przepływu aerozolu.
- Ciśnienie i napięcie pistoletu proszkowego zakresy dla różnych detali
- Błędy w malowaniu proszkowym i szybka diagnostyka powłoki
- Konserwacja pistoletu do farby proszkowej, która przedłuża jego żywotność
Ciśnienie i napięcie pistoletu proszkowego zakresy dla różnych detali
Klucz do równej powłoki leży w trzech współgrających parametrach: napięciu elektrostatycznym, ciśnieniu powietrza atomizującego oraz ciśnieniu transportu proszku. Każdy z nich wpływa na inny etap procesu i wszystkie trzeba dobierać do geometrii malowanego elementu, masy proszku oraz pożądanej grubości warstwy (zwykle 60-80 µm).
Napięcie w pistolecie elektrostatycznym mieści się najczęściej w przedziale 30-100 kV. Niższe wartości (30-50 kV) sprawdzają się przy prostych profilach i detalach płaskich, gdzie ryzyko „owijania" pola jest minimalne. Wyższe (70-100 kV) sięgają głębiej w narożniki i profile zamknięte, bo siła przyciągania elektrostatycznego rośnie proporcjonalnie do gradientu napięcia.
Dobór napięcia do kształtu detalu
Detale płaskie, jak blachy czy panele, preferują 40-60 kV przy wyższym napięciu proszek zaczyna osiadać na krawędziach, tworząc grube „wałki". Profile zamknięte (rury, kątowniki) wymagają 70-90 kV, bo pole musi pokonać większą odległość, by dotrzeć do wewnętrznych ścianek. Elementy ażurowe (kratki, siatki) najlepiej malują się przy 50-70 kV ze zwiększonym nadmiarem proszku.
Ciśnienie atomizujące i transportowe
Ciśnienie powietrza atomizującego, odpowiedzialnego za rozbicie proszku na drobną chmurę, oscyluje między 0,5 a 3 bar. Zbyt niska wartość daje grube krople proszku i nierównomierną strukturę; zbyt wysoka zdmuchuje cząstki zanim zdążą przylgnąć do podłoża. Dla większości aplikacji optymalny punkt to 1,2-1,8 bar.
Ciśnienie transportowe (0,8-1,5 bar) podaje proszek z pojemnika do pistoletu. Wyższe wartości zwiększają wydajność, ale i pulsację strumienia widać to jako „zygzaki" na powłoce. Przy gestych proszkach poliesterowych warto trzymać się dolnej granicy, przy żywicach epoksydowych górnej.
Odległość i prędkość ramienia
Optymalny dystans pistoletu od detalu to 15-25 cm. Poniżej 15 cm rośnie ryzyko przebicia i nierównomiernego nałożenia; powyżej 25 cm efektywność przyciągania elektrostatycznego spada o 30-40%. Prędkość przesuwu ramienia (0,3-0,5 m/s) musi współgrać z wydatkiem proszku zbyt szybki ruch oznacza cienką warstwę i konieczność wielokrotnego przejazdu.
| Parametr | Zakres minimalny | Zakres optymalny | Zakres maksymalny |
|---|---|---|---|
| Napięcie elektrostatyczne | 30 kV | 40-80 kV | 100 kV |
| Ciśnienie atomizujące | 0,5 bar | 1,2-1,8 bar | 3 bar |
| Ciśnienie transportowe | 0,8 bar | 1,0-1,3 bar | 1,5 bar |
| Odległość pistoletu | 15 cm | 18-22 cm | 25 cm |
| Prędkość ramienia | 0,2 m/s | 0,3-0,5 m/s | 0,7 m/s |
Błędy w malowaniu proszkowym i szybka diagnostyka powłoki
Defekty powłoki rzadko kryją się w samej kompozycji proszku. W ponad 80% przypadków źródłem problemu są ustawienia pistoletu albo przygotowanie powierzchni. Umiejętność szybkiego rozpoznania objawu i skojarzenia go z przyczyną to różnica między godziną poprawek a zmianą w pół dnia.
Efekt „skórki pomarańczy"
Chropowata, pomarszczona struktura pojawia się, gdy proszek nie ma czasu wyrównać się przed żelowaniem. Przyczyną bywa zbyt niskie napięcie (pole nie „dokleja" cząstek równomiernie) albo zbyt daleka odległość pistoletu. Podniesienie napięcia o 10-15 kV i skrócenie dystansu do 18 cm zwykle rozwiązuje problem.
Proszek na krawędziach i narożnikach
Grube, „nalepione" krawędzie to klasyczny objaw zbyt wysokiego napięcia przy zbyt małej odległości. Pole elektrostatyczne koncentruje się na ostrych krawędziach (efekt Faraday'a w odwróconej formie), przyciągając tam nadmiar proszku. Obniżenie napięcia do 40-50 kV i cofnięcie pistoletu do 22 cm przywraca równomierność.
Pęcherze i kratery
Drobne kratery pojawiają się, gdy w powłoce zostaje uwięzione wilgotne powietrze albo rozpuszczalnik z niedostatecznie odtłuszczonego podłoża. Mechanizm jest prosty: podczas wypieku wilgoć odparowuje, rozsadza strukturę proszku od wewnątrz. Rozwiązanie leży poza pistoletem w myjce i suszarce ale sam objaw mylnie wskazuje na zbyt grubą warstwę.
„Pajęczyny" i pył poza detalem
Gdy wokół malowanego elementu osiada cienka mgiełka proszku, problem tkwi w nadmiernym ciśnieniu atomizującym. Powietrze o prędkości powyżej 3 bar zdmuchuje cząstki poza strefę przyciągania elektrostatycznego. Objawowi towarzyszy też większe zużycie materiału nawet o 20-30%.
| Objaw | Najczęstsza przyczyna | Szybka naprawa |
|---|---|---|
| Skórka pomarańczy | Za niskie napięcie, za daleko | +10 kV, dystans 18 cm |
| Grube krawędzie | Za wysokie napięcie | 40-50 kV, 22 cm |
| Pęcherze | Wilgoć, złe odtłuszczenie | Sprawdź myjkę i suszenie |
| Pajęczyny | Za wysokie ciśnienie | 1,2-1,8 bar |
| Nierówna grubość | Pulsacja transportu | Sprawdź inżektor, obniż ciśnienie |
| Matowa powierzchnia | Za wysoka temperatura pieca | Sprawdź krzywą wypieku |
Kiedy problem leży poza pistoletem
Jeśli ustawienia mieszczą się w zalecanych zakresach, a defekt wciąż występuje, przyczyny szukaj w trzech miejscach: uziemieniu detalu (opór poniżej 1 Ω), czystości sprężonego powietrza (filtr 5 µm, osuszacz) oraz stanie dyszy (zużyta elektroda zmienia rozkład pola o 15-20%).
Konserwacja pistoletu do farby proszkowej, która przedłuża jego żywotność
Pistolet proszkowy nie wymaga tyle konserwacji co pneumatyczny, ale systematyczność zwraca się wielokrotnie. Regularne czyszczenie obniża awaryjność o 60-70%, a wymiana części eksploatacyjnych w terminie zapobiega kosztownym przestojom w środku zmiany produkcyjnej.
Codzienna obsługa pięć minut przed końcem zmiany
Po zakończeniu pracy przedmuchaj układ czystym powietrzem przez 30-60 sekund, by usunąć resztki proszku z wnętrza. Wytrzyj dyszę i elektrodę suchą, niestrzępiącą się ściereczką nawet mikrofilm proszku zaburza rozkład pola. Sprawdź, czy w pojemniku nie zebrała się wilgoć.
Przegląd tygodniowy
Raz w tygodniu zdejmuj dyszę i sprawdź stan otworu zarysowania i nalot zmieniają charakterystykę strumienia. Skontroluj węże transportowe pod kątem mikropęknięć; elastyczność spada po 6-8 miesiącach intensywnej eksploatacji. Przeczyść filtr wstępny sprężarki zatkany filtr podnosi ciśnienie i psuje regulację.
Przegląd miesięczny test izolacji i kalibracja
Co miesiąc wykonaj test izolacji elektrody miernikiem Megaomomierzem (napięcie probiercze 500 V DC). Rezystancja izolacji poniżej 10 MΩ sygnalizuje konieczność wymiany kabla wysokiego napięcia. Skalibruj napięcie wyjściowe wobec wzorca odchyłka powyżej 5% wymaga rekalibracji lub serwisu.
Części eksploatacyjne i orientacyjne koszty
| Element | Żywotność | Przybliżony koszt wymiany (PLN) |
|---|---|---|
| Dysza atomizująca | 3-6 miesięcy | 80-150 |
| Elektroda | 6-12 miesięcy | 60-120 |
| Wąż transportowy | 8-12 miesięcy | 100-200 |
| Uszczelki inżektora | 4-6 miesięcy | 20-40 |
| Kabel wysokiego napięcia | 12-18 miesięcy | 150-300 |
| Filtr powietrza wstępny | 3 miesiące | 30-60 |
Najczęstsze przyczyny awarii
Przegrzanie kaskady (modułu wysokiego napięcia) następuje, gdy elektroda jest zużyta lub zanieczyszczona obciążony obwód pracuje na wyższym prądzie. Pęknięcia węży transportowych pojawiają się najczęściej w miejscach zagięć przy niewłaściwym prowadzeniu instalacji. Zatykanie dyszy proszkiem o złej granulacji skraca jej żywotność dwu- trzykrotnie.
Przechowywanie i transport
Pistolet odłożony na dłużej niż tydzień wymaga zabezpieczenia elektrody nasadką ochronną i przechowywania w suchym pomieszczeniu (wilgotność poniżej 60%). Skroplona wilgoć na izolatorach ceramincznych powoduje mikrowyładowania, które niszczą powłokę dielektryczną od środka.
Prędkość wypieku to osobny rozdział, którego logika wypływa wprost z ustawień pistoletu: grubsza warstwa proszku potrzebuje dłuższego czasu żelowania. Standaryzacja parametrów aplikacji ułatwia późniejsze dobranie krzywej temperaturowej w piecu, eliminując ryzyko „przepaleń" przy zbyt agresywnym profilu grzewczym.
Poniższa checklista parametrów pracy, warta wydruku i powieszenia przy stanowisku, podsumowuje najważniejsze wartości z całego artykułu:
- Napięcie elektrostatyczne: 40-80 kV (detale płaskie 40-60 kV, profile zamknięte 70-90 kV)
- Ciśnienie atomizujące: 1,2-1,8 bar
- Ciśnienie transportowe: 1,0-1,3 bar
- Odległość pistoletu: 18-22 cm
- Prędkość ramienia: 0,3-0,5 m/s
- Grubość powłoki przed wypiekiem: 60-80 µm
- Temperatura wypieku: 180-200 °C / 10-15 min (zależnie od żywicy)
- Czyszczenie pistoletu: po każdej zmianie
Pistolet elektrostatyczny
Najbardziej rozpowszechniony typ ładuje cząstki proszku w polu wysokiego napięcia. Wymaga sprawnego uziemienia detalu, ale daje doskonałe pokrycie krawędzi i narożników. Nie stosować przy detalach o bardzo skomplikowanej geometrii wewnętrznej, gdzie pole może „nie wnikać".
Pistolet triboelektryczny
Ładuje proszek przez tarcie nie wymaga wysokiego napięcia. Lepszy do profili zamkniętych i detali o nieregularnym kształcie. Mniej popularny ze względu na wyższy koszt i wrażliwość na wilgotność proszku.
Kiedy NIE stosować tribo: przy bardzo drobnych detalach i proszkach metalicznych, gdzie tarcie daje nierównomierny ładunek. Kiedy NIE stosować elektrostatyki: w pobliżu elementów elektronicznych wrażliwych na pole lub przy detalach, które trudno skutecznie uziemić.
Parametry procesu warto wprowadzić do karty technologicznej stanowiska i aktualizować po każdej zmianie partii proszku. Różnice między producentami żywic bywają zaskakująco duże ten sam pistolet, te same ustawienia, ale inna marka proszku potrafi zmienić wygląd powłoki o 15-20%.
Checklista BHP 8 punktów obowiązkowych:
- Maska FFP3 lub aparat z nadmuchem powietrza
- Okulary ochronne z osłonami bocznymi
- Obuwie antystatyczne (rezystancja poniżej 10⁸ Ω)
- Uziemienie detalu i stanowiska (opór poniżej 1 Ω)
- Wentylacja z 12-15-krotną wymianą powietrza na godzinę
- Zakaz otwartego ognia i źródeł iskier w promieniu 5 m
- Odzież z włókien naturalnych (nie syntetycznych)
- Gaśnica proszkowa lub CO₂ w widocznym miejscu
Źródła danych i norm: PN-EN 12206-1 (powłoki proszkowe na aluminium do celów architektonicznych), Qualicoat (specyfikacja jakościowa dla lakierowania proszkowego w budownictwie), karty techniczne producentów żywic poliestrowych i epoksydowych (TDS), dokumentacja techniczna producentów pistoletów proszkowych. Strony referencyjne: qualicoat.net, en.normacs.com (katalog norm europejskich).
