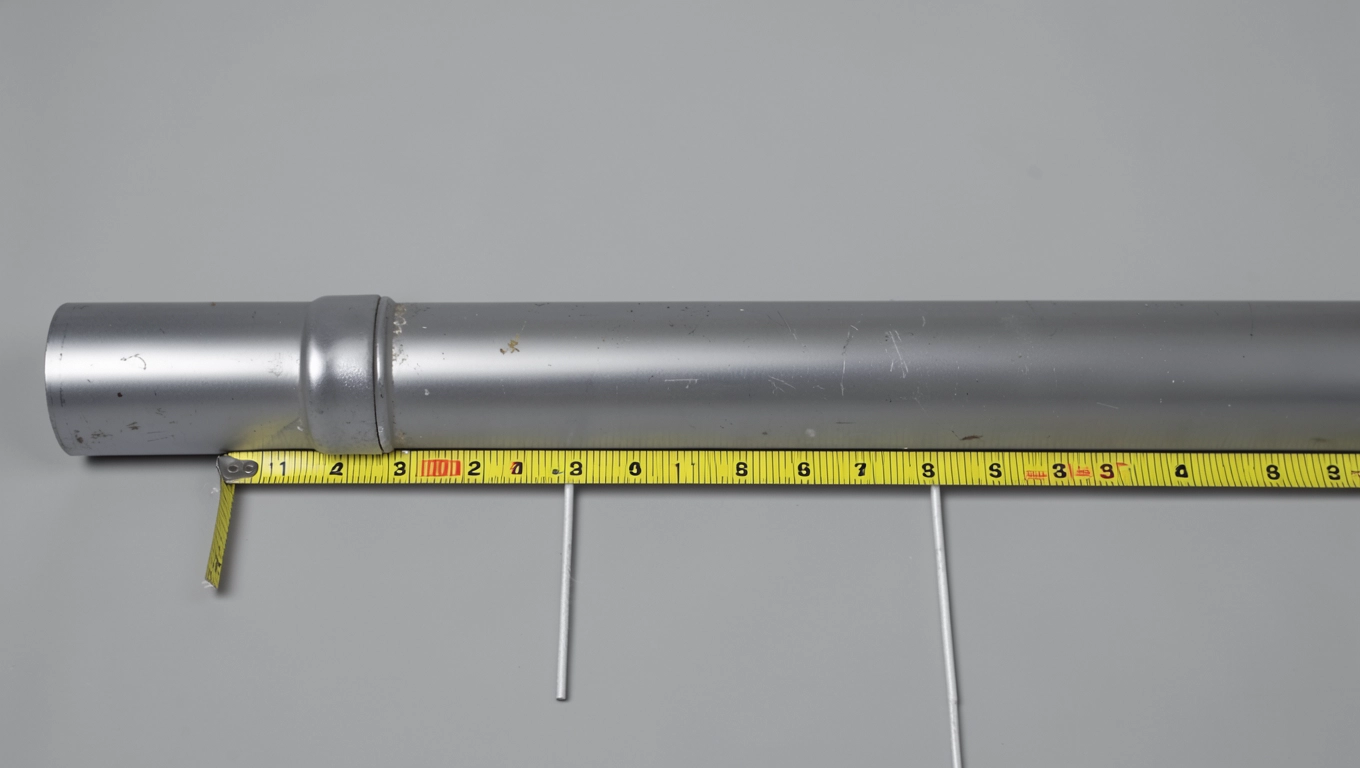

Maksymalna długość komina w poziomie – ile można, a ile nie wolno?

Cofanie się spalin, sadza w narożnikach, a czasem nawet odmowa wypłaty z polisy po pożarze wszystko to zaczyna się od jednego źle zaprojektowanego odcinka komina. Maksymalna długość komina w poziomie to parametr, który decyduje, czy ciąg w ogóle ruszy, a rachunek za gaz nie wystrzeli w kosmos. Poniżej konkretne liczby z norm, fizyka, która za nimi stoi, oraz realne scenariusze z odbiorów, pokazujące, kiedy kominiarz zatrzymuje pieczątkę.

• Spadek czopucha przy poziomym odcinku komina
• Ile kolan dopuszcza się w przewodzie kominowym?
• Otwór rewizyjny po załamaniu komina kiedy obowiązkowy?
• Wpływ rodzaju paliwa na dopuszczalną geometrię
• Wysokość wylotu komina ponad dachem
• 5 błędów, przez które nadzór nie odbierze komina
• Checklista inwestora przed odbiorem kominiarskim
• Najczęstsze pytania wykonawcy

Spadek czopucha przy poziomym odcinku komina

Przewód łączący kocioł z kominem, czyli właśnie czopuch, musi biec ze spadkiem co najmniej 5% w kierunku urządzenia, jeśli kocioł ma moc do 28 kW. Przy większych mocach kierunek się odwraca i spadek idzie w stronę komina, bo to skropliny mają spływać do neutralizatora, a nie zalewać palnik. Pięć procent oznacza różnicę 5 cm na każdy metr bieżący, więc dwumetrowy odcinek kończy się dziesięciocentymetrowym uskokiem.

Spadek pełni dwie funkcje jednocześnie. Po pierwsze, odprowadza wodę powstającą przy schładzaniu wilgotnych spalin z kondensacyjnego kotła gazowego, gdzie punkt rosy leży w granicach 45-55°C. Po drugie, zapobiega gromadzeniu się sadzy w najniższym punkcie przewodu, a w przypadku kotłów na paliwo stałe właśnie tam najczęściej zapala się czopuch przy rozpalaniu na zimno.

Długość poziomego odcinka czopucha ograniczono do 2 m w urządzeniach niskotemperaturowych i do 1,5 m przy tradycyjnych kotłach atmosferycznych. Wartość wynika z prostej fizyki: każdy metr poziomy to strata ciągu rzędu 1,5-2,5 Pa, która przy kominie o wysokości 5 m daje użytkowe podciśnienie 12-18 Pa. Przy dłuższym podejściu kocioł zaczyna „dławić się" przy niskich temperaturach zewnętrznych i kominiarz odnotowuje odwrócony ciąg w anemometrze.

Uwaga praktyka: przelicznik strat orientacyjnych: średnica 130 mm + 1 m poziomu = ok. 2 Pa. Średnica 150 mm = ok. 1,2 Pa. Większa rura pozwala więc wydłużyć podejście, ale tylko w granicach normy.

Błędem spotykanym na budowach jest prowadzenie czopucha „na oko" bez niwelatora. Efekt? Spadek 1-2% zamiast wymaganych 5, a po dwóch sezonach grzbiet przewodu pokrywa się czarną, smolistą warstwą. Jeśli trasa wymaga dłuższego podejścia, lepiej wstawić dodatkowe kolano z wkładem rewizyjnym niż walczyć z ciągiem rozstawionym na styk.

Ile kolan dopuszcza się w przewodzie kominowym?

Polska Norma PN-EN 1443:2005 oraz Warunki Techniczne §140-146 dzielą odchylenia od pionu na trzy kategorie. Do 30° można stosować zamiennie bez dodatkowej zgody, o ile długość odcinka odchylonego nie przekracza 2 m. W przedziale 30-45° konieczna jest zgoda organu nadzoru, najczęściej powiatowego inspektora budowlanego, a projekt musi zawierać obliczenia ciągu kominowego.

W praktyce oznacza to maksymalnie dwa kolana 45° na całej długości komina. Trzecie kolano o tej wartości kątowej wprowadza dodatkowe opory, które przy kominie grawitacyjnym obniżają ciąg o 4-6 Pa, a to w warunkach letnich oznacza już ciąg wsteczny. Przy kominie z wentylatorem wyciągowym (turbo) granica przesuwa się do trzech kolan 45°, ale wtedy obowiązuje odrębne obliczenie wg PN-EN 13384-1.

Każde kolano działa jak miniaturowa turbina, która zamiast napędzać spaliny, hamuje je. Im ostrzejszy kąt, tym większa utrata pędu, bo gazy zamiast płynąć, odbijają się od ścianki, tracąc energię na tarcie. Dlatego kolana 30° zabierają o połowę mniej ciągu niż 45° i zawsze powinny być pierwszym wyborem przy konieczności obejścia belki czy krokwi.

Zasada, którą kominiarze sprawdzają na odbiorze, brzmi: łączna długość odcinków odchylonych nie może przekroczyć 40% efektywnej wysokości komina dla mocy powyżej 28 kW. Przy kominie 8 m daje to 3,2 m sumarycznego odchylenia. Przy mniejszych mocach granica jest łagodniejsza, bo mniejszy jest nominalny ciąg wymagany przez kocioł, ale limit 2 m na pojedynczy odcinek obowiązuje zawsze.

Otwór rewizyjny po załamaniu komina kiedy obowiązkowy?

Rewizja staje się wymagana za każdym kolanem o kącie 30° lub większym, jeśli załamanie nie jest widoczne z poziomu obsługi. W praktyce oznacza to, że na strychu czy w kanałach zabudowanych suchym tynkiem należy zamontować drzwiczki o wymiarach minimum 150×200 mm dla kanałów dymowych i 100×150 mm dla wentylacyjnych. Norma PN-EN 1856-1:2009 dodatkowo wymusza uszczelkę klasy N2 przy spalinach mokrych, inaczej do pomieszczenia przedostaje się tlenek węgla w stężeniu przekraczającym 50 ppm.

Lokalizacja otworu rewizyjnego podlega ścisłym zasadom. Dolna krawędź drzwiczek musi znajdować się co najmniej 0,3 m nad poziomem podłogi w pomieszczeniu, w którym kocioł pracuje, a odległość od wlotu spalin do osi otworu nie może być mniejsza niż 0,4 m. Te wymiary wynikają z potrzeby swobodnego wprowadzenia szczotki kominiarskiej o średnicy równej 0,7 średnicy komina.

W kominach z przewodami spalinowymi i dymowymi w jednym trzonie rewizje umieszcza się naprzeciwko wlotów, w odległości minimum 0,6 m od najbliższego przewodu sąsiedniego. To zabezpieczenie przed możliwością przenikania spalin między kanałami w przypadku rozszczelnienia przegrody. Na odbiorze kominiarskim brak tej odległości to najczęstsza przyczyna odmowy wpisu do protokołu.

Typowy błąd wykonawcy: montaż drzwiczek rewizyjnych w kotłowni na wysokości 0,15 m nad posadzką, byle „schować" je za pralką. Kominiarz w protokole wpisuje „brak dostępu do rewizji" i inwestor zostaje z nakazem przebudowy, która przy kominie murowanym kosztuje od 1 200 do 3 500 zł.

Przy spalinach mokrych (kotły kondensacyjne) dodatkowo instaluje się osadnik kondensatu z odprowadzeniem do kanalizacji. Element ten formalnie też jest otworem rewizyjnym w rozumieniu normy, choć przepisy traktują go jako wyposażenie. Jego brak powoduje, że skropliny cofają się do wymiennika i po sezonie grzewczym pH wody w syfonie spada poniżej 2,5, co kończy się korozją wymiennika kotła.

Średnica i przekrój komina a długość odcinka poziomego

Im dłuższy odcinek poziomy, tym większa średnica komina powinna być dobrana do mocy urządzenia. Przy kotle gazowym 24 kW i tradycyjnym podejściu 2 m średnica 130 mm jest wystarczająca, ale wydłużenie podejścia do 3 m wymaga już 150 mm. Zasada ta wynika z zależności: opory przepływu rosną z kwadratem prędkości, więc zwiększenie średnicy o jeden stopień nominalny obniża straty o około 30%.

Stosunek boków kanałów murowanych nie może przekraczać 3:2. Kwadrat 140×140 mm jest optymalny, prostokąt 200×140 mm jeszcze mieści się w normie, ale już 200×100 mm (2:1) na granicy dopuszczalności. Przy prostokątnych przekrojach prędkość spalin rozkłada się nierównomiernie i w narożnikach powstają strefy recyrkulacji, w których osiada sadza.

Nowoczesne wkłady kominowe ze stali kwasoodpornej (gatunek 1.4404) pozwalają na nieco większe odchylenia od pionu, bo mają gładkie ścianki o chropowatości poniżej 1 µm. Współczynnik oporu jednostkowego takiego wkładu wynosi 0,0015, podczas gdy dla kanału murowanego 0,004, więc te same 2 m poziomu w wkładzie stalowym dają stratę ciągu o 60% mniejszą niż w tradycyjnej cegle.

Wpływ rodzaju paliwa na dopuszczalną geometrię

Gaz ziemny i LPG pozwalają na największą elastyczność, bo spaliny mają najniższą temperaturę (80-140°C) i najmniejszą gęstość. Kominy powietrzno-spalinowe (LAS) dla kotłów z zamkniętą komorą spalania dopuszczają maksymalnie 3 kolana 45° i do 4 m efektywnej długości przewodu, wliczając poziome odcinki. Wynika to z faktu, że wentylator tłoczy spaliny pod ciśnieniem 80-120 Pa, a ciąg naturalny wspomaga lub hamuje ruch w zależności od warunków.

Węgiel i drewno to paliwa wymagające najwyższej temperatury spalin (180-280°C) i największego przekroju komina. Tutaj maksymalna długość komina w poziomie ogranicza się do 1,5 m, a liczba kolan 45° do dwóch, bo sadza z paliw stałych osiada w każdym zakręcie, zwłaszcza przy kotle zasypowym pracującym w trybie tłumienia. Po sezonie grzewczym przewód jest tak zaśmiecony, że przy rozpaleniu na zimno sadza zapala się z charakterystycznym „strzałem".

Olej opałowy zachowuje się podobnie do gazu, ale spaliny są cięższe i wolniej się unoszą. Współczynnik ciągu wymagany to 8-12 Pa przy kominie 5 m efektywnych, więc każde dodatkowe kolano 45° kosztuje 2,5 Pa. Efektywna długość komina olejowego nie może spaść poniżej 5 m, a poziome odcinki powinny być krótsze niż 1,2 m. Pellet plasuje się pośrodku, z wymaganą wysokością 4 m i limitem 1,5 m podejścia poziomego.

Wysokość wylotu komina ponad dachem

Wylot komina nad dachem reguluje tabela z §140 Warunków Technicznych. Najkrótsze wymaganie to 0,3 m przy dachu płaskim o kącie nachylenia do 12° i kominie odległym co najmniej 1,5 m od kalenicy. W dachu spadzistym o kącie 12-19° wymagane 0,4 m, a powyżej 19° wartość rośnie do 0,6 m. To ostatnie minimum jest najtrudniejsze do spełnienia przy projektach z płytą kolana-dymnicy poniżej konstrukcji dachowej.

Zasada kąta 12° dotyczy też przeszkód w sąsiedztwie. Jeśli w odległości mniejszej niż 6 m od komina rośnie drzewo wyższe o ponad 1,5 m lub stoi ściana wyższego budynku, wylot komina musi sięgać powyżej linii wyznaczonej kątem 12° od poziomu przeszkody. W praktyce oznacza to konieczność wydłużenia komina o dodatkowe 0,8-1,2 m, co przy nowym projekcie wymaga przebudowy trzonu.

Wysokość efektywna to różnica między wylotem a wlotem spalin do komina. Dla gazu wystarczają 4 m, dla oleju 5 m, a dla podgrzewaczy gazowych do 35 kW jedynie 2 m. Każdy metr powyżej minimum daje około 1,5-2,5 Pa dodatkowego ciągu, co w warunkach zimowych poprawia stabilność pracy kotła o 8-12%. Dlatego w domach energooszczędnych z wentylacją mechaniczną wyciągową kominiarz zawsze pyta o nadciśnienie w kotłowni.

5 błędów, przez które nadzór nie odbierze komina

Zbyt mały przekrój przy dużej mocy kotła to grzech główny. Kocioł 30 kW na gaz potrzebuje komina co najmniej 150 mm, a montowany bywa 130 mm, bo taki był w projekcie sprzed 15 lat. Rzeczywista moc nowego kotła przekracza obliczeniową i kominiarz przy odbiorze prosi o przeliczenie wg PN-EN 13384-1.

Prowadzenie przewodu dymowego przez strop drewniany bez odstępów ogniowych to druga najczęstsza odmowa. Wymagane odstępy palnych elementów od komina przy temperaturze spalin powyżej 200°C wynoszą 5 cm dla ścianek komina ceramicznego i 10 cm dla stali. Brak tych odstępów oznacza konieczność wycięcia stropu i montażu płyty izolacyjnej, co na etapie wykończonym kosztuje od 2 500 zł w górę.

Wentylacja wywiewna w pomieszczeniu ze wlotem spalin to trzecia pozycja. Jeśli kocioł atmosferyczny pobiera powietrze do spalania z kotłowni, w tym samym pomieszczeniu nie może pracować wentylator mechaniczny (np. okap kuchenny), bo wytwarza podciśnienie i cofa spaliny. Rozwiązaniem jest komora z palnikiem zamkniętym (turbo) lub komin LAS.

Czwarty błąd to brak odprowadzenia skroplin z kotła kondensacyjnego do kanalizacji. Syfon bez odpływu, rurka zakończona w wiaderku pod kotłem, zasyfonowanie syfonu zimą, gdy nie ma spływu, to klasyka odbiorów w domach z lat 2015-2020. Taki montaż oznacza nakaz natychmiastowej poprawki, bo skropliny cofają się do wymiennika.

Piąty, najbardziej kosztowny błąd: komin murowany w strefie podciśnienia budynku z rekuperacją. Przy różnicy ciśnień 4-6 Pa komin grawitacyjny traci ciąg i przy wietrznej pogodzie spaliny cofają się do kotłowni. Jedynym rozwiązaniem jest montaż przewodu powietrzno-spalinowego lub stabilizatora ciągu, a to przebudowa trzonu kominowego za 6 000-12 000 zł.

Checklista inwestora przed odbiorem kominiarskim

• Przekrój komina zgodny z mocą kotła i rodzajem paliwa (tabela powyżej).
• Spadek czopucha 5% we właściwą stronę, potwierdzony poziomicą lub niwelatorem.
• Pionowy odcinek czopucha przed kolanem co najmniej 0,22 m (0,40 m dla kotłów powyżej 28 kW).
• Rewizje za każdym kolanem ≥30° i na dole każdego kanału dymowego.
• Odstępy ogniowe od elementów palnych (5 cm ceramika, 10 cm stal).
• Wysokość wylotu nad dachem wg tabeli kątów 0,3/0,4/0,6 m.
• Syfon kondensatu podłączony do kanalizacji, zalany wodą.
• Drzwiczki rewizyjne z uszczelką (klasa N2 dla spalin mokrych).
• Wentylacja nawiewna w kotłowni 200 cm² dla kotła do 30 kW.
• Brak wentylatorów wyciągowych w pomieszczeniu z kotłem atmosferycznym.
• Protokół z próby szczelności kanałów (kominiarz + wykonawca).
• Projekt budowlany z obliczeniem ciągu wg PN-EN 13384-1.

Najczęstsze pytania wykonawcy

Czy mogę prowadzić czopuch pod kątem, jeśli nie mam pionu?
Tak, ale pod warunkiem zachowania spadku 5% i łącznego odchylenia nieprzekraczającego 2 m. Każde załamanie powyżej 30° wymaga rewizji, a powyżej 45° zgody nadzoru budowlanego.

Co zrobić, gdy komin jest za krótki na 5 m efektywnej wysokości?
Przy kotle na olej lub węgiel konieczne jest wydłużenie komina nasadką kominową lub przebudowa trzonu. Dla gazu do 35 kW wystarczają 2 m, ale przy kotle 24 kW poniżej 4 m ciąg bywa niestabilny w mrozy.

Ile kosztuje poprawienie błędnego montażu czopucha?
Przełożenie 2 m czopucha z wymianą kolan i rewizji to wydatek 800-1 500 zł. Przebudowa komina murowanego (dodatkowy przewód lub zmiana trasy) zaczyna się od 4 000 zł wzwyż, a wymiana wkładu stalowego w istniejącym trzonie od 6 000 zł.

Czy komin z wentylatorem wyciągowym (LAS) wymaga rewizji?
Tak, choć w mniejszej liczbie. W przewodzie LAS rewizja montowana jest co 4 m efektywnej długości, a przed każdym kolanem 90° w strefie nieprzeglądowej, np. w zabudowie pod sufitem podwieszanym.

Jak często kominiarz odmawia odbioru?
W nowych domach jednorodzinnych odmowa sięga 15-20% przypadków, głównie z powodu błędów w czopuchu i braku wentylacji nawiewnej. W budynkach po przebudowie (wymiana kotła) odsetek rośnie do 35%, bo nowy kocioł ma inne wymagania niż stary.

Komin, który działa latami, to zwykle ten, w którym ktoś na etapie projektu sprawdził tabelę kątów, przeliczył opory i zadbał o 5% spadek. Jeśli planujesz przebudowę instalacji lub budowę od zera, skonsultuj geometrię komina z uprawnionym projektantem instalacji sanitarnych jeszcze przed wylaniem wieńca. Jeden arkusz kalkulacyjny w formacie PN-EN 13384-1 kosztuje mniej niż przebicie otworu w gotowym stropie.

Źródła danych i przepisy: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., §140-146), PN-EN 1443:2005 „Przewody kominowe. Wymagania ogólne", PN-EN 1856-1:2009 „Przewody kominowe. Wymagania dotyczące metalowych przewodów kominowych", PN-EN 15287-1:2007 „Kominy. Projektowanie, wykonanie i eksploatacja kominów", PN-EN 297:2002 „Kotły centralnego ogrzewania opalane gazem", PN-B-10425:1989 „Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze", PN-EN 13384-1:2015 „Kominy. Metody obliczania aerodynamiki i przepływu. Część 1: Kominy z pojedynczym przewodem".
