Minimalna wysokość komina wentylacji grawitacyjnej – co mówią normy?

Ciepłe powietrze ucieka przez komin, a w ślad za nim wymykają się złotówki z domowego budżetu. Rachunki za ogrzewanie rosną, w pokojach czuć duszność, a okna pokrywają się parą wodną nawet przy sprawnym wietrzeniu. Właśnie tak najczęściej objawia się wadliwie działająca wentylacja grawitacyjna, w której minimalna wysokość komina wentylacji grawitacyjnej została źle dobrana albo sam kanał został poprowadzony niezgodnie ze sztuką. Temat sięga głębiej niż tylko liczby w tabelce, bo dotyczy fizyki, komfortu i realnych kosztów eksploatacji budynku.

• Jak działa wentylacja grawitacyjna i od czego zależy ciąg
• Wymiary kanału a wysokość komina tabela wydajności
• Najczęstsze błędy wykonawcze przy montażu komina
• Straty ciepła i koszty wentylacji grawitacyjnej w praktyce
• Normy i przepisy regulujące wentylację grawitacyjną
• Wentylacja grawitacyjna a mechaniczna kiedy zmienić system
• Jak sprawdzić, czy wentylacja działa prawidłowo
• Projektowanie kanałów schemat budowy komina
• Mini-kalkulator: ile kanałów dla danej powierzchni
• Rekuperacja jako alternatywa kiedy ma sens

Jak działa wentylacja grawitacyjna i od czego zależy ciąg

Cały mechanizm opiera się na zjawisku konwekcji. Cieplejsze powietrze wewnętrzne ma mniejszą gęstość niż chłodniejsze powietrze zewnętrzne, więc samoczynnie unosi się ku górze kanału. To właśnie ta różnica gęstości generuje podciśnienie w dolnej części przewodu, które zasysa świeże powietrze z zewnątrz przez nawiewniki okienne lub ścienne.

Siłę ciągu opisuje dość proste równanie fizyczne. Różnica ciśnień Δp rośnie proporcjonalnie do wysokości kanału H oraz do różnicy temperatur ΔT między wnętrzem a otoczeniem. Dlatego zimą, gdy kontrast termiczny sięga 30-40 K, wentylacja grawitacyjna potrafi pracować z pełną mocą, a latem, przy ΔT bliskim zeru, ciąg praktycznie zamiera.

Sprawność układu drastycznie spada, gdy ΔT spada poniżej 8 K. Badania prowadzone przy odbiorach budynków pokazują, że wydajność w takich warunkach obniża się o 50-70% w porównaniu z projektowaną. To twarda granica, poniżej której grawitacja przestaje spełniać swoje zadanie i w budynku pojawiają się objawy niedostatecznej wymiany.

Wiatr odgrywa rolę pomocniczą, ale bywa też wrogiem. Delikatny wiatr wiejący prosto w kratkę wylotową na dachu wspomaga ciąg, lecz silny podmuch prostopadły do wylotu potrafi wywołać zjawisko odwróconego ciągu i wtłaczać powietrze do wnętrza. Dlatego wyloty kominowe wymagają nie tylko odpowiedniej wysokości, ale też zakończenia chroniącego przed nawiewem wstecznym.

Warto pamiętać, że prawidłowo zaprojektowana wentylacja grawitacyjna potrzebuje trzech elementów jednocześnie. Musi istnieć droga wywiewna z właściwie dobranym przekrojem, kanałami o właściwej wysokości, a także wystarczający napływ świeżego powietrza przez nawiewniki. Brak któregokolwiek z tych elementów powoduje, że cały system przestaje działać zgodnie z założeniami.

Wymiary kanału a wysokość komina tabela wydajności

Przekrój kanału i wysokość komina tworzą nierozerwalną parę parametrów. Polskie normy wymuszają minimalny przekrój 0,016 m², co w praktyce oznacza kanał o boku co najmniej 10 cm. Najczęściej spotyka się jednak przewody o wymiarach 14×14, 14×20 oraz 14×27 cm, ponieważ takie rozmiary pozwalają osiągnąć określone wydajności przy ΔT rzędu 8 K.

Powyższe wartości pokazują, jak istotna jest zależność między polem przekroju a długością pionu. Przy mniejszym przekroju 14×14 cm wystarczy względnie krótki komin, bo opory przepływu rosną wolniej. W kanale 14×27 cm opory aerodynamiczne są znacznie wyższe, dlatego potrzeba aż 10,5 metra pionu, by uzyskać porównywalny ciąg grawitacyjny.

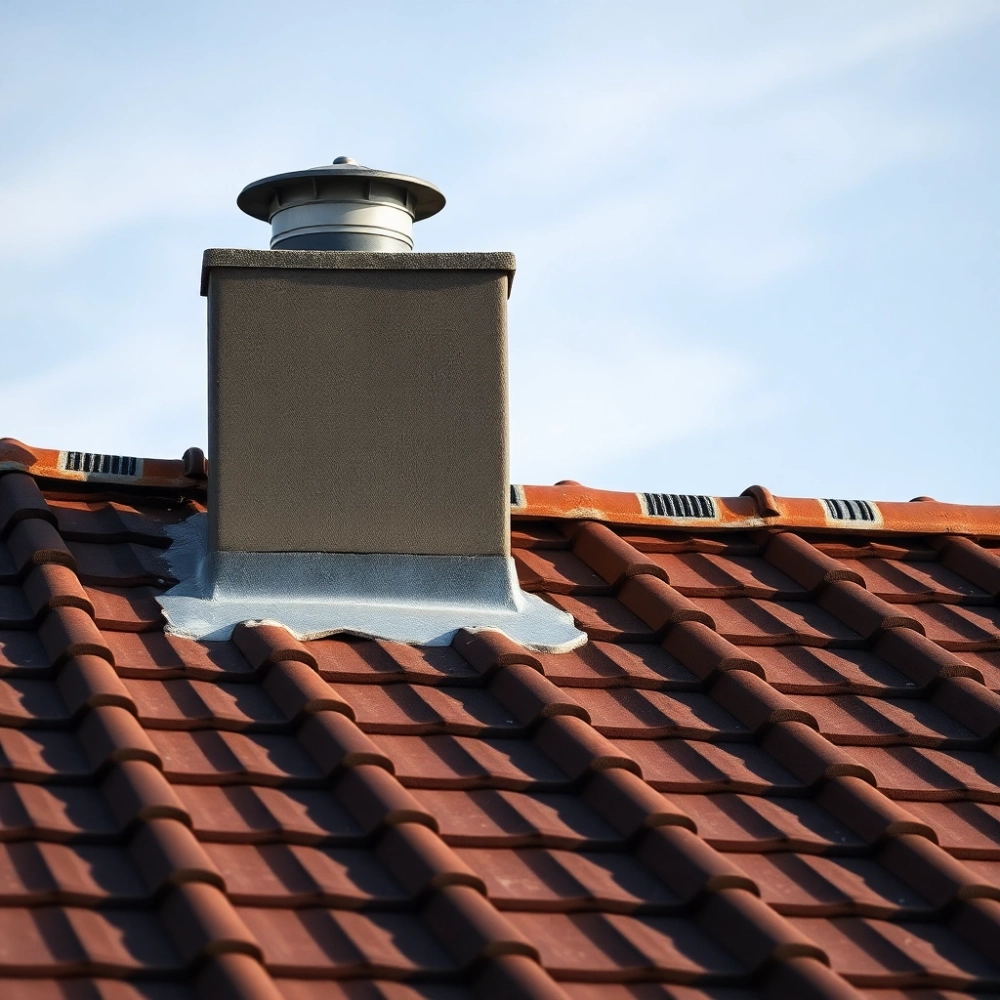

Wysokość komina mierzy się od wlotu w pomieszczeniu do wylotu na dachu. Norma wskazuje, że wylot powinien znajdować się co najmniej 0,4 m powyżej powierzchni dachu w miejscu przejścia, jeśli dach jest płaski lub o nachyleniu do 12°. W dachach spadzistych wymaga się, by wylot wystawał minimum 0,4 m ponad kalenicę, gdy komin jest oddalony od niej o mniej niż 1,5 m.

Nawiewniki i kratki wymagają osobnego podejścia projektowego. Pomieszczenia mieszkalne potrzebują łącznego pola nawiewnego rzędu 80 cm², a sanitariaty nawet 200 cm². Szczeliny pod drzwiami wewnętrznymi o powierzchni co najmniej 80 cm² pozwalają na przepływ powietrza między pokojami, co jest niezbędne do prawidłowego działania ciągu.

Najczęstsze błędy wykonawcze przy montażu komina

Brak nawiewu to klasyczna przyczyna odwróconego ciągu. Gdy okna są szczelne, a w drzwiach brakuje podcięcia, komin nie ma czym zassać świeżego powietrza. W takiej sytuacji podciśnienie w pomieszczeniu rośnie, aż do momentu, gdy przepływ się odwraca i powietrze zaczyna napływać przez szczeliny okienne wraz z wilgocią oraz zanieczyszczeniami.

Za krótki komin poniżej kalenicy dachu to drugi grzech budowlany. Wylot znajdujący się w strefie zawirowań aerodynamicznych traci nawet 80% ciągu, bo wiatr tworzy nad dachem turbulencje zamiast stabilnego ssania. Dlatego wymóg 0,4 m ponad kalenicę to nie biurokratyczny wymysł, lecz konkretna reakcja na fizykę przepływu powietrza.

Podłączenie kilku pomieszczeń do jednego kanału kończy się zawsze tak samo. Gdy do jednego pionu podpięte są kuchnia i łazienka, zapachy z kuchennego okapu kuchennego wędrują prosto do kabiny prysznicowej. Norma PN-83/B-03430 Az3 z 2000 roku wyraźnie zabrania łączenia tych pomieszczeń, a przepisy budowlane powtarzają ten zakaz w §155-§158.

Wentylator łazienkowy z opóźnionym startem potrafi zepsuć cały system. Urządzenie włączane razem z oświetleniem wytwarza nadciśnienie, które przez pierwsze minuty cofa powietrze do kanału. Rozwiązaniem jest wentylator z czujnikiem wilgotności lub model z funkcją opóźnionego wyłączania, który kontynuuje pracę jeszcze przez kilka minut po zgaszeniu światła.

Montaż kotła z otwartą komorą spalania w łazience to absolutny zakaz. Spaliny mogą zostać zassane przez własny komin wentylacyjny i wrócić do pomieszczenia, w którym śpią domownicy. Norma dopuszcza taki kocioł wyłącznie w kotłowni z osobnym, szczelnym kanałem spalinowym.

Wywiewki dachówkowe bez pionu wentylacyjnego kuszą inwestorów prostotą montażu. Niestety ich wydajność jest tak niska, że nie są w stanie obsłużyć nawet małej łazienki. Zasada jest prosta: każdy wylot na dachu musi być zakończeniem pełnego pionu sięgającego od pomieszczenia do kalenicy.

Straty ciepła i koszty wentylacji grawitacyjnej w praktyce

Wentylacja odpowiada za 30-50% całkowitych strat ciepła w typowym polskim domu jednorodzinnym. W budynku o powierzchni 150 m² i kubaturze około 400 m³, przy wymianie powietrza rzędu 0,5-0,8/h, przez kanały ucieka nawet 200 m³ ciepłego powietrza w ciągu godziny. Przy temperaturze zewnętrznej 0°C i wewnętrznej 20°C oznacza to konkretne straty energii.

Kalkulacja w złotych zależy od cen paliwa. Przy węglu kamiennym po 1200 zł za tonę i wartości opałowej 24 MJ/kg strata 6 kW przez wentylację oznacza koszt około 4500 zł rocznie. Przy gazie ziemnym po 0,35 zł/kWh ta sama strata to mniej więcej 3200 zł, a przy pompie ciepła około 1800 zł rocznie.

Koszt budowy kominów murowanych waha się od 15 do 25 tysięcy złotych dla domu 150 m². Kwota obejmuje materiał, robociznę oraz wykończenie. Rekuperator ze sterowaniem i instalacją to wydatek 35-55 tysięcy złotych, ale zwrot inwestycji następuje już po 1-3 sezonach grzewczych dzięki oszczędności na ogrzewaniu.

Koszty eksploatacji grawitacji są niskie, bo system nie zużywa prądu. To jego jedyna przewaga nad mechanicznymi rozwiązaniami. Rekuperator pobiera 100-300 W mocy, ale w domu z pompą ciepła ten koszt rekompensuje wielokrotnie niższe zużycie energii na ogrzewanie.

Kiedy grawitacja w zupełności wystarczy

Stary budynek bez termomodernizacji, w którym okna są nieszczelne, a termoizolacja kiepska, sam sobie zapewnia napływ powietrza. W takim domu wentylacja grawitacyjna działa lepiej niż rekuperator, bo przy dużych stratach ciepła odzysk energii z powietrza wywiewanego ma marginalne znaczenie.

Brak budżetu na większą inwestycję to kolejny argument za grawitacją. System kanałowy można wykonać etapowo, remontując po jednym pomieszczeniu. Rekuperacja wymaga zawsze kompleksowego podejścia i jest ekonomicznie opłacalna dopiero przy gruntownym remoncie lub nowej budowie.

Dom z kominem spalinowym od kotła węglowego wymaga zachowania tradycyjnej wentylacji. Spaliny z pieca muszą mieć własny kanał, a kanał wentylacyjny nie może być z nim łączony. W takiej konfiguracji grawitacja pozostaje naturalnym i tanim wyborem.

Normy i przepisy regulujące wentylację grawitacyjną

Projektowanie kanałów reguluje przede wszystkim norma PN-83/B-03430 Az3 z roku 2000, która określa wymagania dla wentylacji w budynkach mieszkalnych. Dokument definiuje minimalne przekroje, dopuszczalne długości kanałów oraz wymaganą liczbę wymian powietrza w poszczególnych pomieszczeniach.

Norma PN-89/B-10425 precyzuje wymagania dotyczące przewodów kominowych, w tym ich wysokości, materiałów oraz sposobu prowadzenia przez stropy i dach. Zapisy te obowiązują niezależnie od tego, czy kanał służy do odprowadzania spalin, czy do wentylacji pomieszczeń.

Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, opublikowane w Dzienniku Ustaw z 2002 roku nr 75 z późniejszymi zmianami (Dz.U. 56/2009), zawiera §155-§158. Paragrafy te wskazują obowiązkowe wymiary nawiewników, minimalną wydajność wentylacji w kuchniach i łazienkach oraz zakaz wspólnych kanałów dla tych pomieszczeń.

Checklista odbioru wentylacji 10 punktów do sprawdzenia

• Wszystkie kanały mają przekrój co najmniej 14×14 cm lub równoważny 0,016 m²
• Wysokość komina wynosi minimum 4 m od wlotu do wylotu
• Wylot na dachu wznosi się co najmniej 0,4 m ponad kalenicę
• Każde pomieszczenie ma własny kanał wywiewny
• Kuchnia i łazienka nie są podłączone do jednego pionu
• Nawiewniki okienne lub ścienne zamontowano w pokojach i sypialniach
• Drzwi wewnętrzne mają podcięcie lub kratkę transferową o polu 80 cm²
• Kratka wywiewna w kuchni nie znajduje się nad kuchenką gazową
• Kanały nie przechodzą przez pomieszczenia nieogrzewane bez izolacji
• Próba ciągu z użyciem świecy dymnej lub anemometru wykazuje wyraźny ruch powietrza

Wentylacja grawitacyjna a mechaniczna kiedy zmienić system

Wentylacja mechaniczna wywiewna rozwiązuje problem braku ciągu w lecie. Wentylator dachowy lub ścienny wymusza przepływ powietrza niezależnie od warunków atmosferycznych, co zapewnia stałą wymianę przez cały rok. Koszt takiej instalacji jest umiarkowany, a montaż możliwy w istniejących budynkach.

Rekuperacja idzie o krok dalej i odzyskuje 80-95% ciepła z powietrza wywiewanego. W domu pasywnym lub energooszczędnym system ten jest wręcz obowiązkowy, bo bez odzysku ciepła wentylacja zjada cały zysk z ocieplenia. Alergicy z kolei doceniają filtrację powietrza nawiewanego, która chroni przed pyłkami i zanieczyszczeniami.

Wymiana starej grawitacji na mechanikę ma sens w budynkach, gdzie naturalny ciąg nie zapewnia już wymaganej wymiany. Warto przy tym pamiętać, że samo dorzucenie wentylatora bez jednoczesnego zapewnienia nawiewu kończy się niedrożnością instalacji. Najpierw nawiew, potem wywiew.

Jak sprawdzić, czy wentylacja działa prawidłowo

Najprostszy test polega na przyłożeniu kartki papieru do kratki wywiewnej. Przy sprawnym ciągu kartka powinna przywrzeć do kratki lub wyraźnie odchylać się w jej kierunku. Brak reakcji oznacza niewystarczający ciąg, a cofająca się kartka sygnalizuje odwrócony przepływ.

Anemometr wylotowy daje dokładniejszy pomiar. Przyłożenie urządzenia do kratki pozwala odczytać prędkość przepływu w metrach na sekundę. Dla kanału 14×14 cm prędkość 1 m/s odpowiada wydajności około 72 m³/h, co zwykle przekracza zapotrzebowanie jednej łazienki.

Skropliny na oknach i zapach stęchlizny w szafach to sygnały, że wentylacja nie wyrabia. W takiej sytuacji warto sprawdzić drożność kanałów kominową szczotką oraz skontrolować stan nawiewników. Czasem wystarczy ich wyregulowanie, by przywrócić prawidłowy przepływ.

Projektowanie kanałów schemat budowy komina

Kanał wentylacyjny prowadzi się zawsze pionowo od wlotu w pomieszczeniu do wylotu na dachu. Dopuszczalne są odchylenia o łącznym kącie do 30° od pionu, ale każde załamanie zwiększa opory przepływu i obniża wydajność. Najlepsze rezultaty dają kanały idealnie pionowe, bez żadnych kolan.

Mur kominowy wykonuje się z cegły pełnej klasy 15 lub z pustaków kominowych systemowych. W kanałach wentylacyjnych nie stosuje się wkładów ze stali kwasoodpornej, bo nie ma kontaktu ze spalinami o wysokiej temperaturze. Wystarczy gładka zaprawa po wewnętrznej stronie, by zminimalizować tarcie przepływającego powietrza.

Poniżej dachu kanał przechodzi przez strop i poddasze, a powyżej wznosi się jako komin murowany lub stalowy. Zakończenie stanowi daszek ochronny z siatką, który chroni przed deszczem, śniegiem i ptactwem, jednocześnie nie ograniczając wylotu powietrza.

Mini-kalkulator: ile kanałów dla danej powierzchni

Przyjmując standardową wysokość pomieszczeń 2,7 m i wymianę 0,5/h, dom o powierzchni 100 m² potrzebuje kanału o wydajności około 135 m³/h. To oznacza dwa przewody 14×14 cm albo jeden 14×20 cm w zależności od liczby pomieszczeń. Dom 150 m² wymaga już kanału na 200 m³/h, co wymusza użycie dwóch pionów 14×20 cm lub jednego 14×27 cm.

Liczbę kanałów determinuje też rozkład pomieszczeń. Każde pomieszczenie bez okna (łazienka, garderoba, kotłownia) potrzebuje własnego pionu. W domu z trzema łazienkami i kuchnią to minimum cztery kanały wywiewne, niezależnie od ich łącznej wydajności.

Rekuperacja jako alternatywa kiedy ma sens

Dom pasywny lub energooszczędny z zapotrzebowaniem na ciepło poniżej 50 kWh/m²/rok nie może sobie pozwolić na wentylację grawitacyjną. Straty ciepła przez kanały sięgnęłyby połowy całkowitego zużycia energii, więc rekuperator staje się wyposażeniem obowiązkowym, a nie luksusem.

Pompy ciepła i fotowoltaika współgrają z rekuperacją. Niższe zapotrzebowanie na ciepło z wentylacji oznacza mniejsze obciążenie pompy, a ta z kolei zużywa mniej prądu z paneli. Taki układ domyka bilans energetyczny budynku i pozwala realnie zbliżyć się do standardu zeroenergetycznego.

Alergicy i astmatycy odczuwają wyraźną ulgę po montażu rekuperatora z filtrami HEPA. Powietrze nawiewane jest oczyszczane z pyłków PM10, PM2,5 oraz zarodników pleśni, które w tradycyjnej grawitacji wlatują przez nawiewniki bez żadnej filtracji.

Zwrot z inwestycji w rekuperację w domu 150 m² wynosi od 1 do 3 sezonów grzewczych przy aktualnych cenach energii. Po tym okresie system przynosi czyste oszczędności rzędu 2000-4000 zł rocznie, a żywotność urządzenia sięga 20 lat. To jedna z niewielu inwestycji budowlanych, która zwraca się tak szybko.

Przy planowaniu remontu zawsze warto rozważyć rekuperację równocześnie z ociepleniem i wymianą okien. Nowoczesne, szczelne przegrody bez wentylacji mechanicznej z odzyskiem ciepła tworzą w budynku zagrożenie zdrowotne z powodu rosnącego stężenia CO₂ i wilgoci.

Wentylacja grawitacyjna pozostaje sensownym wyborem w domach starszych, gdzie okna są nieszczelne, a budżet na modernizację ograniczony. W nowym budownictwie energooszczędnym warto jednak rozważyć system mechaniczny z odzyskiem ciepła, który w perspektywie kilku lat zwróci się finansowo i poprawi jakość powietrza we wnętrzach.

Źródła danych: PN-83/B-03430 Az3:2000 (wentylacja w budynkach mieszkalnych), PN-89/B-10425 (przewody kominowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2002 nr 75, zm. Dz.U. 2009 nr 56, §155-§158. Polska Norma dotycząca wymiany powietrza w budynkach mieszkalnych dostępna w internetowym systemie norm PKN pn-iso.pl. Przepisy techniczno-budowlane publikowane w serwisie isap.sejm.gov.pl.
