Montaż płaszcza wodnego do kominka: poradnik krok po kroku

Redakcja 2025-03-27 02:31 / Aktualizacja: 2025-08-31 23:10:21 | Udostępnij:

Montaż płaszcza wodnego do kominka to decyzja, która łączy romantykę ognia z inżynierską precyzją. Dwa‑trzy kluczowe dylematy to: jak dobrać moc wkładu względem zapotrzebowania ciepła domu, by nie przegrzewać ani nie niedodawać; gdzie zaprojektować fundament i miejsce na bufor, aby instalacji nie zaskoczył skok temperatury; oraz jakie zabezpieczenia i zawory zastosować, by układ był bezpieczny i współpracował z innymi źródłami ciepła. Ten artykuł poprowadzi krok po kroku, pokaże liczby, konkretne średnice rur, pojemności bufora i orientacyjne ceny, tak aby decyzje przy montażu kominka z płaszczem wodnym były pewne i przewidywalne.

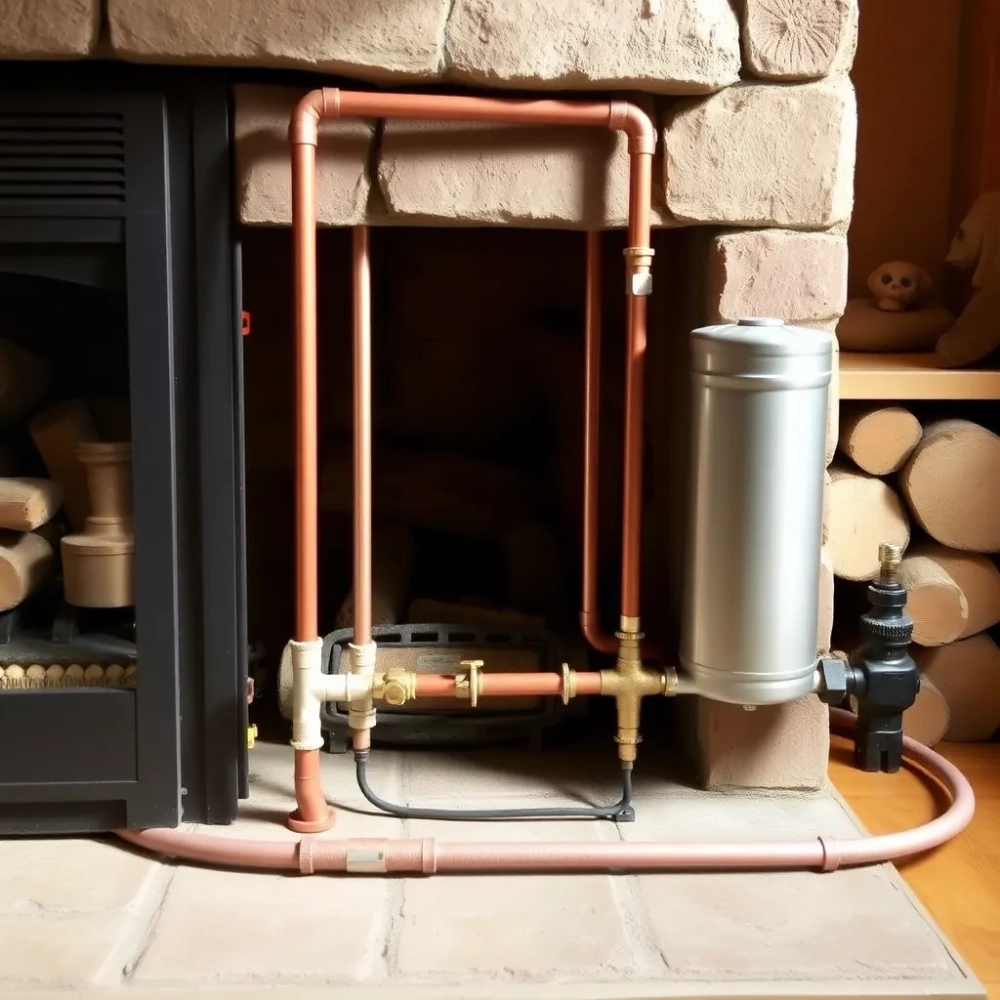

Montaż płaszcza wodnego do kominka
Parametr Wskazówka / Dane
Zapotrzebowanie ciepła (W/m²) dom energooszczędny 20–35; standard 40–60; stare budownictwo 70–100
Moc wkładu (kW) dla 100 m²: 4–10 kW (w zależności od strat); reguła: moc ≈ powierzchnia × zapotrzebowanie
Minimalna średnica rur zasilanie/powrót min Ø22 mm; przy mocy >12 kW Ø28–35 mm
Pojemność bufora 20–50 L/kW; przykłady: 150 L dla małego wkładu 6–8 kW, 500 L dla 20 kW
Zawory i zabezpieczenia wężownica chłodząca + zawór bezpieczeństwa 3–6 bar + zawór termiczny 60–95 °C
Orientacyjne ceny (PLN) wkład 8 000–22 000; bufor 1 200–8 000; montaż 3 000–12 000
Czas wykonania projekt 7–14 dni; montaż kotła/instalacji 2–7 dni roboczych; całość 2–4 tygodnie

Patrząc na tabelę widzimy, że pierwszym krokiem jest określenie zapotrzebowania ciepła domu, bo od tej liczby zależy moc wkładu i wielkość bufora; dla domu 120 m² o standardowych stratach (50 W/m²) wychodzi około 6 kW zapotrzebowania, więc wkład 8–10 kW i bufor 160–300 L daje rozsądny zapas. Średnice rur zaczynamy od Ø22 mm dla małych systemów, ale jeśli wkład będzie duży lub mamy rozległą instalację grzewczą, należy przejść na Ø28–35 mm; to przekłada się bezpośrednio na straty hydrauliczne i efektywność oddawania ciepła. Ceny urządzeń i robocizny w tabeli pokazują szerokie widełki, warto więc planować budżet z marginesem minimum 20% dla nieprzewidzianych prac przy fundamentach i adaptacji kominowej.

Dobór mocy i bilansu cieplnego płaszcza wodnego

Dobór mocy to fundament decyzji: od niego zależy wielkość bufora, średnice rur i sposób priorytetyzacji ciepła. Aby obliczyć zapotrzebowanie ciepła, należy ustalić współczynnik W/m² dla budynku — niskie wartości dla domów energooszczędnych, wyższe dla starych. Przykładowo, dla domu 140 m² o standardowych stratac h (50 W/m²) podstawowe zapotrzebowanie to około 7 kW, więc wkład z płaszczem wodnym o mocy nominalnej 8–10 kW będzie rozsądnym wyborem, dając możliwość ładowania bufora i podtrzymania ciepła w systemie grzewczej instalacji.

W kalkulacji bilansu cieplnego warto uwzględnić kilka elementów: zapotrzebowanie na ciepłą wodę użytkową, stratę przez instalację i priorytety pracy (czy kominek ma być głównym źródłem, czy jedynie wspomagającym). Jeśli wkład ma zasilać ogrzewanie podłogowe, temperatura zasilania będzie niższa i sprawność wykorzystania ciepła wyższa; w takim układzie można dobrać mniejszą moc wkładu przy większym buforze. Należy także przewidzieć okresy pracy na samym kominku, kiedy kocioł lub pompa ciepła są wyłączone — w takim scenariuszu bufor pełni rolę „magazynu” energii, więc jego pojemność projektuje się z myślą o kilku godzinach pracy przy nominalnej mocy.

Zobacz także: Kominek z płaszczem wodnym: Cena i montaż 2025

Dobór powinien zakończyć się prostym zestawieniem liczbowym: powierzchnia × zapotrzebowanie W/m² = moc potrzebna; moc potrzebna × 20–50 L = sugerowany bufor. To nie jest jedyny słuszny wzór, ale daje przejrzysty punkt startu i pozwala uniknąć zbyt małego wkładu lub zbyt małego bufora, co często skutkuje niestabilną pracą i nadmiernym przewymiarowaniem spalania, a więc niższą efektywnością spalania i większym nakładem drewna.

Projekt instalacyjny i fundament oraz miejsce na bufor

Projekt instalacyjny zaczyna się od planu fundamentu kominka i miejsca na bufor. Fundament musi być nośny, odporny na drgania i pozwalać na prowadzenie rur; dla wkładów z płaszczem wodnym często projektuje się fundament o wymiarach większych niż sam wkład, aby zmieścić trasy rurowe i przestrzeń serwisową. Miejsce na bufor należy zaplanować blisko kominka, ale z zachowaniem dostępu serwisowego i wentylacji; dla buforów 150–500 L minimalna powierzchnia 0,8–1,5 m² wystarcza, ale przy dużych pojemnościach warto przewidzieć pomieszczenie techniczne.

W projekcie istotne są piony i przestrzeń techniczna: dostęp do króćców zasilania i powrotu, miejsce na zawory odcinające, pompę obiegową i wężownicę schładzającą. Jeśli bufor ma pełnić także rolę bufora ciepła sanitarnej, przewidujemy dodatkowe króćce do wymiennika lub wężownicy; to wpływa na rozmiar zbiornika i jego układ hydrauliczny. Należy także uwzględnić sposób montażu pomp i armatury, ich dostępność przy serwisie oraz miejsce na czujniki temperatury, które będą sterować priorytetem ładowania bufora.

Zobacz także: Ile kosztuje montaż kominka z płaszczem wodnym – ceny 2025

Fundament i miejsce na bufor trzeba zaplanować z myślą o ciężarze: pełny bufor 300 L waży około 300 kg plus obudowa, dlatego podłoże i płyta fundamentowa muszą to przyjąć; lepiej przewidzieć zapas nośności. Dodatkowo plan instalacyjny powinien uwzględniać trasę odprowadzenia spalin i możliwość późniejszej integracji z innymi źródłami ciepła, co ułatwi rozbudowę systemu bez konieczności przeróbek strukturalnych. W projekcie uwzględniamy też estetykę: kominek to centrum pokoju, ale techniczne rozwiązania muszą być dyskretne i bezpieczne.

Wykonanie instalacji wodnej: rury, dopływy i średnice

Wykonanie instalacji zaczyna się od wyboru materiału rur: miedź, PEX-Alu-PEX, stal niewzruszona — każdy ma swoje zalety. Minimalna średnica zalecana dla zasilania i powrotu to Ø22 mm przy standardowych instalacjach; jednak przy większych mocach, długich trasach lub systemie z kilkoma obiegami warto zastosować Ø28–35 mm, co zmniejsza opory i poprawia rozprowadzenie ciepła. Rury powinny być prowadzone możliwie najkrótszą drogą, z zachowaniem spadku i z minimalną liczbą kolan, bo każde złącze zwiększa opory hydrauliczne.

Lista kroków montażowych

  • Wyznaczyć króćce zasilania i powrotu na wkładzie oraz zaplanować odcinki do króćców bufora;
  • Wykonać izolację termiczną rur (min. 20 mm) aby ograniczyć straty;
  • Zainstalować pompę obiegową na powrocie do bufora z zaworem odcinającym i siłownikiem zabezpieczającym;
  • Zapewnić możliwość odpowietrzenia instalacji: odpowietrzniki przy najwyższych punktach oraz zawory spustowe przy najniższych;
  • Stosować kolanka i trójniki minimalnej liczby oraz zachować prostą geometrię układu.

Zobacz także: Montaż Kominka z Płaszczem Wodnym Cena 2025: Kompleksowy Przewodnik

W praktyce do połączeń używamy złącz zaciskowych lub lutowanych (dla miedzi), a dla PEX złącz typu crimp. Trzeba pamiętać, że izolacja termiczna rur jest elementem instalacji — bez niej straty rosną, a system grzewczej pracy staje się mniej efektywny. Zabezpieczenia hydrauliczne, takie jak sitka filtrów i zawory kulowe przy pompach, ułatwiają serwis i przedłużają żywotność systemu; przy montażu warto przewidzieć miejsca na ewentualną wymianę pomp bez rozcinania instalacji.

Zabezpieczenia i układ w układzie zamkniętym: zawory i wężownice

W układzie zamkniętym zabezpieczenia to priorytet. Wkład z płaszczem wodnym wymaga wężownicy schładzającej lub zaworu zabezpieczenia termicznego, aby zapobiec przegrzaniu i wrzeniu w sytuacjach awaryjnych. Standardowe elementy to zawór bezpieczeństwa (3–6 bar), naczynie przeponowe dobrane do objętości instalacji, zawory spustowe i zawór termiczny (by-pass) ustawiony na 60–95 °C, który rozprowadza gorącą wodę tak, by chronić wkład i minimalizować szkodliwe cykle termiczne.

Zobacz także: Montaż kominka z płaszczem wodnym 2025: Kominy

Wężownica chłodząca może być zintegrowana z instalacją sanitarnej lub zewnętrznym obiegiem wody, który oddaje nadmiar ciepła do kanalizacji w sytuacjach awaryjnych; to rozwiązanie jest szczególnie ważne w układach, gdzie priorytetem jest bezpieczeństwo przy dużych mocach. Naczynie przeponowe powinno być dobrane zgodnie z objętością układu — dla małych instalacji 18–35 litrów, dla dużych 50–150 litrów; odpowiednie ciśnienie napełnienia naczynia zapewnia stabilność ciśnieniową i chroni przed kawitacją pomp. Zawór zwrotny i filtry chronią pompę i wężownice przed zanieczyszczeniami, co przekłada się na długą i bezawaryjną pracę.

Warto pamiętać o strategicznym rozmieszczeniu zaworów odcinających i odpowietrzników; ułatwiają one serwis i skracają czas napraw. Zawór bezpieczeństwa powinien być łatwo dostępny i skierowany na bezpieczny odpływ, a przewody spustowe wykonać z myślą o mrozie i zabezpieczeniu przed zalaniem. Zapewnienie odpowiedniego układu zabezpieczeń zmniejsza ryzyko uszkodzeń i wpływa na ciągłość dostaw ciepła do instalacji grzewczej.

Podłączenie i ustawienie zaworów termoregulacyjnych

Podłączenie zaworów termoregulacyjnych decyduje o stabilności temperatury powrotu i o efektywnym wykorzystaniu ciepła. Zawór mieszający (zespół regulacyjny) łagodzi nagłe skoki temperatury powrotu do wkładu, co chroni stalowe elementy przed szokiem termicznym i poprawia spalania; typowe ustawienia powrotu wynoszą 50–60 °C dla systemów radiacyjnych i jeszcze niżej dla podłogowego. Należy zamontować zawory tak, aby możliwa była regulacja ręczna i automatyczna, z czujnikami temperatury na zasilaniu i powrocie oraz ze sterownikiem priorytetu ładowania bufora.

Zobacz także: Kominek z płaszczem wodnym i montaż 2025 – Kompleksowy Przewodnik

Regulacja powrotu wpływa także na sprawność spalania: zbyt niska temperatura powrotu może prowadzić do kondensacji spalin i korozji wkładu, natomiast zbyt wysoka obniża sprawność systemu. Zawory termostatyczne przy grzejnikach lub regulatory pogodowe w systemie gruntują obieg, ale kluczowym elementem pozostaje zawór zwrotny/termiczny na powrocie do wkładu. Ustawienia fabryczne to punkt wyjścia, ale kalibracja według realnych warunków i stylu użytkowania domu jest niezbędna.

Przy montażu warto przewidzieć możliwość zmiany priorytetu: karta sterująca może przełączać system między ładowaniem bufora a zasilaniem obiegu grzewczej; to przydatne w sezonie przejściowym, kiedy trzeba szybko reagować na potrzeby ciepła. Dobrze skonfigurowane zawory i automatyka obniżają zużycie drewna i poprawiają komfort, a także chronią wkład przed niesprzyjającymi warunkami pracy.

Optymalizacja spalania, czysta szyba i sprawność

Optymalizacja spalania zaczyna się od doboru drewna i regulacji dopływu powietrza. Suche drewno (wilgotność <20%) spala się czysto i daje wyższą wartość opałową — wilgotne drewno powoduje dymienie i osad na szybie, co obniża sprawność wkładu. Mechanika dopływu powietrza i prawidłowo ustawione wloty powietrza pierwotnego i wtórnego pozwalają utrzymać stabilny proces spalania; w płaszczu wodnym poprawne spalanie wpływa nie tylko na czystość szyby, ale przede wszystkim na przekaz energii do wody i dalszą część instalacji.

Czystą szybę uzyskamy przez utrzymanie odpowiedniej temperatury spalin i właściwej komory spalania; zbyt niska temperatura zwiększa sadzę, a zbyt wysoka skraca żywotność uszczelnień. Sprawność termiczna wkładu z płaszczem wodnym można poprawić poprzez recyrkulację części ciepła do instalacji grzewczej oraz przez minimalizowanie strat kominowych — dobrze dobrany komin i izolacja przewodu spalinowego mają tu duże znaczenie. Regularne czyszczenie kanałów i kontrola paliwa to proste czynności, które znacznie poprawiają bilans ciepła i redukują koszty eksploatacji.

Z punktu widzenia użytkownika, optymalizacja oznacza także edukację: umiarkowane dokładanie opału, unikanie rozpalania „na szybko” i monitorowanie temperatury bufora. Dzięki temu wkład będzie pracował w optymalnym zakresie, sprawność systemu grzewczej wzrośnie, a czysta szyba stanie się normą, nie wyjątkiem. To przekłada się na mniejsze zużycie drewna, niższe emisje i dłuższą żywotność całej instalacji.

Współpraca z innymi źródłami ciepła i zasady bezpieczeństwa

Kominek z płaszczem wodnym powinien być zaprojektowany jako element szerszego systemu, w którym mogą występować kocioł gazowy, pompa ciepła czy kolektor słoneczny. Schemat instalacyjny musi przewidywać priorytet — najczęściej ustawiany jako priorytet kominka do ładowania bufora, a następnie do zasilania obiegów grzewczych; automatyka powinna płynnie przełączać źródła, by uniknąć konfliktów hydraulicznych. Połączenie z innymi źródłami wymaga zastosowania przełączników i zaworów trójdrożnych oraz odpowiedniej logiki sterującej, która uwzględni temperatury w buforze i zapotrzebowanie ciepła.

Bezpieczeństwo to zestaw elementów: poprawnie dobrane zawory bezpieczeństwa, poprawne uziemienie wkładu, prawidłowa wentylacja pomieszczenia i czujniki dymu oraz CO. Instalacja elektryczna pomp i sterowników musi być wykonana zgodnie z normami, a naczynie przeponowe i zawór bezpieczeństwa muszą być łatwo dostępne i sprawdzane okresowo. W układzie zamkniętym nie wolno odcinać obiegu bez wiedzy o stanie bufora — odcięcie może doprowadzić do nadmiernego wzrostu temperatury i aktywacji zaworu bezpieczeństwa.

Kooperacja z innymi źródłami daje elastyczność i oszczędności: kominek może stanowić szczytowy, tani wkład ciepła, a kocioł lub pompa ciepła uzupełniać braki, szczególnie w okresach niskiego zapotrzebowania. Projektując system, warto zaplanować priorytety i logikę sterowania tak, by minimalizować cykle załączania i wyłączania pomp, a tym samym przedłużać żywotność urządzeń i poprawiać komfort cieplny domu.

Pytania i odpowiedzi. Montaż płaszcza wodnego do kominka

  • Jak dobrać moc płaszcza wodnego do kominka?

    Dobór mocy opiera się na zapotrzebowaniu na ciepło budynku, bilansie cieplnym instalacji i przeznaczeniu (podłogówka, grzejniki, ściany). Ważne jest dopasowanie mocy do typu wkładu i stabilność pracy układu – zbyt duża moc generuje nadmierne obciążenie instalacji, a zbyt mała nie zapewni komfortu temperaturowego.

  • Jakie elementy obejmuje prawidłowy montaż płaszcza wodnego w kominku?

    Podstawowe elementy to solidny fundament, prowadzenie instalacji wodnej i gazowej, miejsce na zbiornik buforowy oraz układ pomp obiegowych, a także wężownica schładzająca i zawór zabezpieczenia termicznego – wszystko zaprojektowane i wykonane zgodnie z przepisami i projektem instalacyjnym.

  • Jakie są kluczowe różnice między układem zamkniętym a otwartym w systemie z płaszczem wodnym?

    W układzie zamkniętym dominuje kontrola ciśnienia i temperatury: wężownica, zawór bezpieczeństwa, bufor i zamknięcie obiegu. W układzie otwartym istotne są różnice ciśnień i możliwości ekspansji, co zwiększa ryzyko nieszczelności i utrzymania stałej temperatury bez dodatkowych zabezpieczeń.

  • Co uwzględnić przy doborze bufora i zaworów termoregulacyjnych?

    Wybór bufora zależy od zapotrzebowania na energię, przewidywanej temperatury powrotu i stabilności pracy. Zawory termoregulacyjne powinny być dobrane pod kątem zakresu temperatury i responsywności, tak aby bilans energetyczny instalacji był korzystny dla całego układu.
