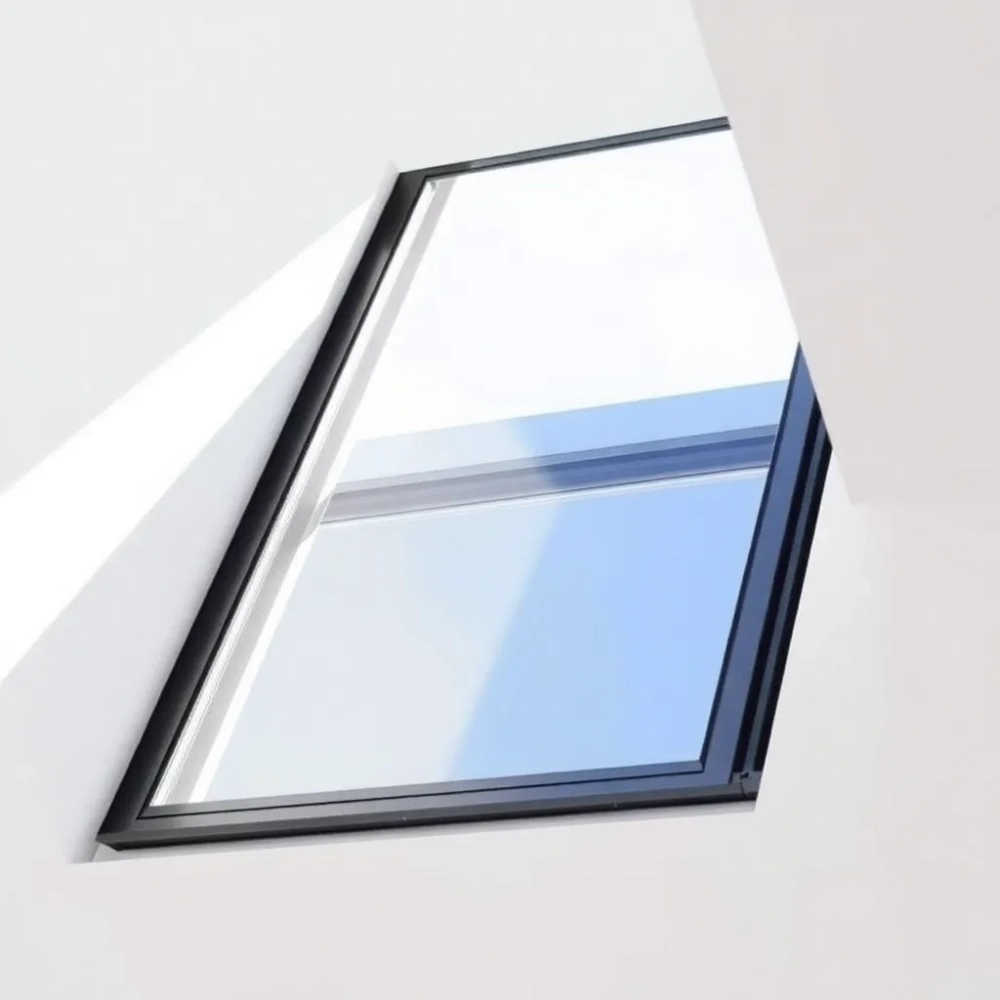

Okno dachowe trzyszybowe 78x140 z kołnierzem FAKRO FTP-V U41

Szukasz konkretnego okna dachowego 3-szybowego 78x140 z kołnierzem, a nie kolejnego ogólnego artykułu o „zaletach doświetlania poddasza"? Dobrze trafiłeś. Poniżej rozbierasz na czynniki pierwsze gotowy zestaw: okno z serii GREENVIEW, kołnierz do pokryć falistych, komplet elementów montażowych i instrukcję. Bez lania wody, bez domyślnych formułek, za to z konkretnymi wartościami z dokumentacji technicznej, porównaniami pakietów szybowych i wskazówkami, których próżno szukać w kartach produktowych.

• Parametry techniczne okna trzyszybowego FAKRO GREENVIEW
• Kołnierz EZV-AX00 do blachodachówki i dachówki falistej
• FTP-V U41 kontra U3, U4 i P31 który pakiet szybowy wybrać
• Przygotowanie otworu i montaż okna 78x140 krok po kroku
• Kompatybilne akcesoria do okna FAKRO 78x140 z nawiewnikiem
• Dostępność, logistyka i warunki zakupu zestawu

Parametry techniczne okna trzyszybowego FAKRO GREENVIEW

Model FTP-V U41 to drewniane okno obrotowe z drewna sosnowego łączonego warstwowo, pokryte impregnatem i dwiema warstwami bezbarwnego lakieru akrylowego. Taka powłoka zamyka pory drewna, dzięki czemu rama wolniej pochłania wilgoć przy codziennym użytkowaniu. Z zewnątrz okno wykończono profilami z PVC w kolorze antracytowym (RAL 7016, 9005 lub 7022), odpornymi na promieniowanie UV i kwaśne deszcze.

Wymiar zewnętrzny ościeżnicy wynosi 78×140 cm, czyli wariant 78/140 popularny w sypialniach i pokojach dziecięcych na adaptowanym poddaszu. Oś obrotu skrzydła umieszczono w połowie wysokości, co ułatwia mycie szyby zewnętrznej od wewnątrz. Obsługa ręczna odbywa się klamką w dolnej części skrzydła, z możliwością pozostawieniauchylenia do wietrzenia w dwóch pozycjach.

TopSafe to wzmocniona konstrukcja okuć i zawiasów, testowana na uderzenie gradu oraz próby włamania. ThermoPro oznacza z kolei system trzech uszczelek przylgowych i ciepłej ramki międzyszybowej, co realnie obniża ryzyko skroplin w strefie ościeżnicy przy temperaturze zewnętrznej poniżej -10°C.

Co oznacza Uw 1,1 i dlaczego to nie jest „tylko liczba"

Współczynnik Uw określa, ile ciepła ucieka przez cały produkt, czyli szybę, ramę i strefę styku ościeżnicy z murem. Przy Uw = 1,1 W/m²K okno 78×140 traci około 12 W na każdy stopień różnicy temperatur wewnątrz i na zewnątrz. W sypialni ogrzewanej do 20°C w zimowy dzień przy -15°C daje to bilans cieplny rzędu 420 W, który pokrywa świecąca żarówka LED i serwer komputera.

W domach energooszczędnych i pasywnych lepsze będą pakiety U4 (Uw 1010) lub U5 (Uw 0,97), ale U41 w zupełności spełnia wymogi Warunków Technicznych 2021 WT 2021. W praktyce oznacza to brak konieczności dorabiania drogich nakładek termoizolacyjnych.

Kołnierz EZV-AX00 do blachodachówki i dachówki falistej

Kołnierz EZV-AX00 to element, który większość kupujących traktuje jak „tę blachę z boku", a który decyduje o szczelności połaci na kolejne dwie dekady. Jego zadaniem jest bezpieczne odprowadzenie wody opadowej, śniegu i skroplin powyżej okna, z boku i poniżej, bez ryzyka przedostania się wilgoci w warstwę ocieplenia.

Wersja EZV-A obsługuje pokrycia faliste o wysokości profilu do 45 mm, a więc blachodachówki (Ruukki, BudMat, Pruszyński, Bratex, Plannja), blachy trapezowe oraz dachówki ceramiczne i betonowe (Creaton, Roben, Koramic, Euronit, Brass). Dolna część kołnierza zachodzi na pokrycie zamiast kończyć się przy nim, dzięki czemu woda ścieka po fali, a nie w kapilarną szczelinę.

Przy zakupie warto rozważyć wariant EZV-A Thermo z dodatkową warstwą izolacji. Zmienia on Uw całego zestawu z 1,1 na 1,0 W/m²K, eliminując liniowy mostek termiczny w strefie ościeżnicy. Różnica w cenie zwraca się w domach z rekuperacją już po 4-5 sezonach grzewczych.

Uwaga: wysokość profilu pokrycia sprawdzasz przed złożeniem zamówienia. Blachodachówka modułowa o fali 50 mm wymaga już kołnierza EZV-AH lub EZV-AX11, a nie EZV-AX00. Zmierz profil suwmiarką w najgłębszym miejscu fali.

Tabela doboru kołnierza do pokrycia

FTP-V U41 kontra U3, U4 i P31 który pakiet szybowy wybrać

Decyzja o pakiecie szybowym bywa trudniejsza niż wybór samego rozmiaru. Różnice w Uw między U3 a U5 wynoszą 0,3 W/m²K, czyli pozornie niewiele, ale przekładają się na realne kilowatogodziny w portfelu.

U41 to wariant U4 z szerszą ramką międzyszybową (16 mm zamiast 10 mm), co korzystnie wpływa na izolacyjność akustyczną. Rw 36 dB względem 32 dB w U3 oznacza dwukrotne wytłumienie dźwięku, mierzone wg normy PN-EN ISO 10140. Przy ruchliwej ulicy w odległości 40 m od okapu ta różnica zdejmuje z domowników uciążliwy szum powyżej 50 dB.

Jeśli planujesz poddasze z pokojem nastolatka i domowym studiem nagrań, U41 okaże się strzałem w dziesiątkę. Do sypialni od strony ogrodu spokojnie wystarczy U3, a w domu pasywnym sięgnij po U5.

Kiedy nie kupować U41 mimo wszystko

W łazienkach i pralniach, gdzie wilgotność powietrza regularnie przekracza 70%, okno drewniane bez powłoki łatwozmywalnej będzie wymagać częstej konserwacji. Lepszym wyborem okazują się wówczas modele z PVC (PTP-V U41) albo seria FTP-V z ramą pokrytą białym poliuretanem. Powierzchnia nie chłonie wilgoci i wystarczy ją przetrzeć wilgotną ściereczką z mikrofibry.

Przygotowanie otworu i montaż okna 78x140 krok po kroku

Najczęstszy błąd ekip, które robią to pierwszy raz, polega na wycięciu otworu „na styk" z ościeżnicą. Norma przewiduje luz montażowy 10-30 mm po obwodzie, kąt nachylenia dachu mieści się w zakresie 15-90°, a samo okno centrujemy w otworze z tolerancją ± 2 mm. Bez tego kołnierz nie dolegnie do pokrycia i pojawią się nieszczelności.

Przed wstawieniem okna w otworze wykonaj:

• pomiary rozstawu krokwi nominalnie 80 cm, z tolerancją ± 2 cm,
• montaż pasów paroizolacji (folia PE 0,2 mm) i paroprzepuszczalnej ( membrana Tyvek czy Strotex),
• przykręcenie kątowników montażowych do ościeżnicy (4 sztuki, po dwie na każdą stronę),
• ustawienie okna na klinach dystansowych w dolnej części otworu,
• wypoziomowanie i dokręcenie kątowników do krokwi.

Łaty montażowe pod dolną krawędź okna powinny mieć przekrój 4×6 cm i być zaimpregnowane środkiem grzybobójczym. Zapobiega to gniciu w strefie, gdzie skropliny spływają po szybie zimową nocą.

Checklist przed zakupem i montażem

Wydrukuj tę listę i powieś ją nad wiertarką, zanim zaczniesz prace:

• wymiar otworu w świetle krokwi: 80 × 142 cm,
• kąt nachylenia dachu: 15-90°,
• wysokość profilu pokrycia: zmierzona suwmiarką,
• typ pokrycia: blachodachówka / dachówka / blacha trapezowa,
• dostęp do okapu od wewnątrz (dla wygody montażu),
• folia paroizolacyjna i paroprzepuszczalna,
• kątowniki montażowe, wkręty 6 × 80 mm, kliny,
• kołnierz odpowiedni dla profilu pokrycia.

Po ustawieniu okna montujesz kołnierz od dołu, potem boki, na końcu górną część. Każdy element kołnierza zachodzi na poprzedni, a połączenia docierasz śrubami z uszczelką EPDM. Pianka montażowa niskoprężna aplikowana jest wyłącznie od zewnątrz, między ościeżnicą a krokwią. Pianka wysokoprężna wypaczy ramę i zablokuje mechanizm obrotu skrzydła.

Kompatybilne akcesoria do okna FAKRO 78x140 z nawiewnikiem

Okno z nawiewnikiem w standardzie rozwiązuje problem wentylacji pomieszczeń bez konieczności rozszczelniania skrzydła. Nawiewnik V40P dostarcza do 35 m³/h świeżego powietrza przy różnicy ciśnień 10 Pa, co odpowiada wymogom higienicznym dla sypialni 12-14 m². W okresie zimowym, gdy gradient temperatur wymusza konwekcję, intensywność nawiewu regulujesz ręcznie suwakiem w górnej części ościeżnicy.

Do modelu 78×140 pasują wszystkie akcesoria wewnętrzne z oferty FAKRO, o ile rozstaw prowadnic zgadza się z wymiarem okna:

• roleta zaciemniająca ARF Blackout (tkanina trójwarstwowa, światłoszczelność 99,9%),
• roleta przyciemniająca ARF Solar (napęd solarny, brak okablowania),
• plisa APS (filtr UV, dekoracyjne wzory),
• moskitiera AMS (siatka poliestrowa, ramka aluminiowa),
• markiza zewnętrzna AMZ (absorbcja ciepła do 75%, tłumi odgłosy deszczu o 7 dB).

Markiza AMZ montowana nad oknem obniża temperaturę w pomieszczeniu latem o 7-10°C, co w pokojach z ekspozycją południową robi ogromną różnicę. Zasada działania jest prosta: tkanina odbija promieniowanie słoneczne zanim dotrze do szyby, więc szyba nie nagrzewa się i nie oddaje ciepła do wnętrza przez konwekcję.

Dlaczego okno z nawiewnikiem to konieczność w 2026

Warunki Techniczne 2021 (Dz. U. 2022 poz. 1225) wymagają w pomieszczeniach mieszkalnych minimalnego strumienia powietrza zewnętrznego 20 m³/h na osobę. W domu z rekuperacją nawiewnik w oknie zapewnia podstawowy przepływ w razie awarii wentylacji mechanicznej. Dla inwestorów budujących „na lata" to zabezpieczenie, które kosztuje ułamek ceny okna, a ratuje konfigurację w skrajnych sytuacjach.

Bez nawiewnika skrzydło trzeba ustawiać w pozycji mikrouchyłu, co latem zaprasza owady, a zimą wychładza ościeżnicę. Dzięki nawiewnikowi zyskujesz regulację bez otwierania okna.

Dostępność, logistyka i warunki zakupu zestawu

Kompletny zestaw (kod produktu 2614) obejmuje okno FTP-V U41 78×140, kołnierz EZV-AX00, śruby, kątowniki montażowe, instrukcję obsługi w języku polskim oraz kartę gwarancyjną producenta. Wysyłka realizowana jest w ciągu 5 dni roboczych od zaksięgowania wpłaty, transport odbywa się na palecie GEODIS z dostawą pod adres inwestycji w cenie 240 zł. Odbiór osobisty w magazynie dystrybutora nie generuje dodatkowych kosztów.

Przy odbiorze sprawdź stan przeszkleń, kompletność kołnierza (zwykle 3-4 kartony z elementami bocznymi, górnym i dolnym) oraz obecność tabliczki znamionowej z numerem seryjnym okna. Numer seryjny przydaje się przy ewentualnej reklamacji oraz przy zamawianiu części zamiennych (klamki, zawiasy, łożyska obrotowe).

Na koniec warto pamiętać, że okno dachowe 3-szybowe 78x140 z kołnierzem to inwestycja na 25-30 lat użytkowania. Przy wyborze konkretnego pakietu szybowego i wersji kołnierza Thermo koszt wzrasta o około 12-18%, ale komfort termiczny, akustyczny i oszczędność energii zwracają się już w pierwszej dekadzie eksploatacji.

Jeśli stoisz przed zakupem okna do sypialni lub pokoju dziecka na poddaszu, zestaw z FTP-V U41 i kołnierzem EZV-AX00 to bezpieczny wybór bez kompromisów. Sprawdź profil pokrycia, dobierz akcesoria przeciwsłoneczne i zamów z dostawą na miejsce montażu.

Źródła danych: dokumentacja techniczna FAKRO FTP-V U41, norma PN-EN 673 dotycząca współczynnika przenikania ciepła szyb, PN-EN ISO 10140 (akustyka), Rozporządzenie Ministra Rozwoju i Technologii z dnia 20 grudnia 2021 r. (Warunki Techniczne 2022), katalog programu certyfikacji FSC dla wyrobów drewnianych, dane Carbon Foot Print Approved udostępniane przez FAKRO. Strona referencyjna producenta: fakro.pl.
