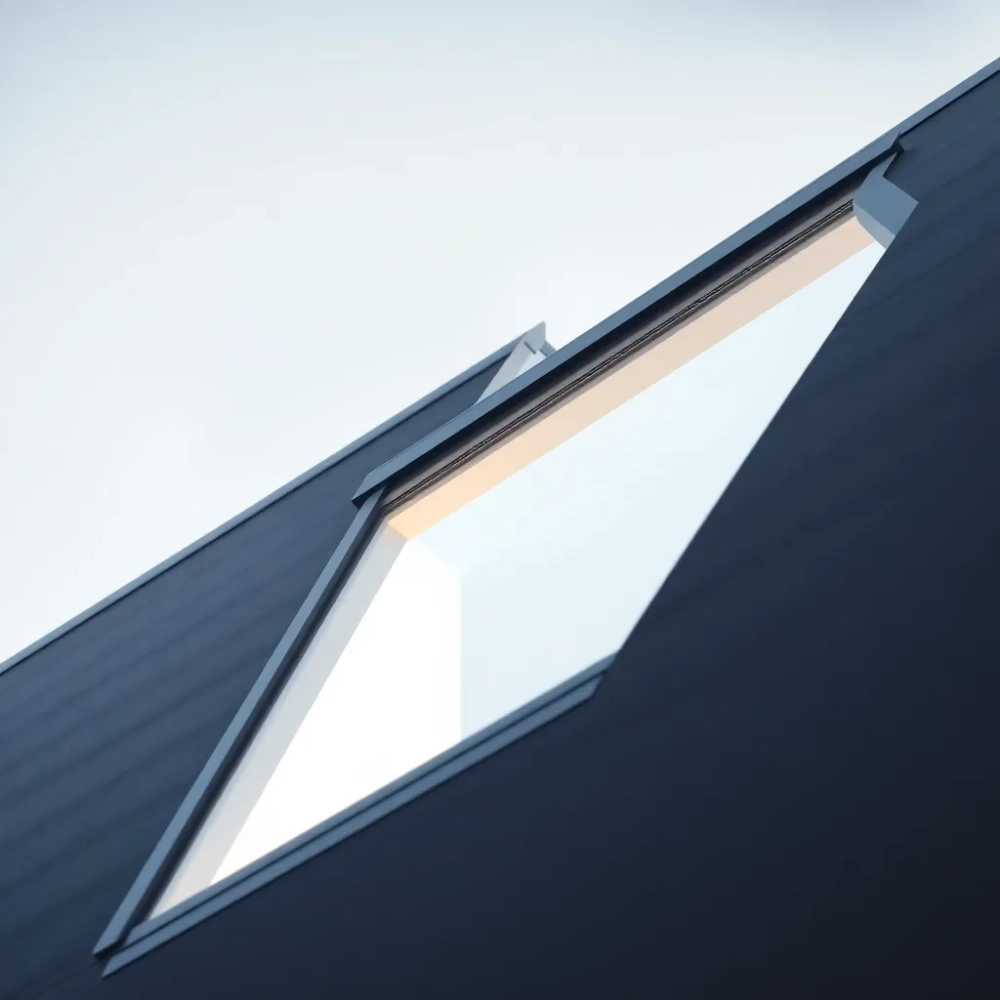

Okno dachowe do rekuperacji – co warto wiedzieć przed montażem

Wentylacja grawitacyjna z nawiewnikami okiennymi i rekuperacja to dwa różne podejścia do tego samego problemu: jak wymienić zużyte powietrze w domu na świeże bez otwierania okien na oścież. Łączenie obu systemów bywa konieczne w starszych budynkach, ale wymaga zrozumienia, dlaczego niewłaściwe połączenie potrafi kosztować kilkanaście procent wydajności całej instalacji rocznie.

• Nawiewniki okienne a rekuperacja w domu z oknami dachowymi
• Kiedy okno dachowe trzeba uszczelnić lub wymienić przy rekuperacji
• Koszt i opłacalność montażu rekuperacji przy oknach dachowych

Nawiewniki okienne a rekuperacja w domu z oknami dachowymi

Okno dachowe do rekuperacji nie jest osobnym typem okna, lecz standardowym oknem połaciowym lub kolankowym współpracującym z centralą wentylacyjną. Jego rola zmienia się diametralnie po uruchomieniu mechanicznego nawiewu i wywiewu, ponieważ wlot świeżego powietrza przejmuje system kanałowy, a okno odzyskuje pierwotną funkcję doświetlenia i możliwości szybkiego przewietrzenia.

Nawiewnik okienny to niewielka kratka montowana w ramie lub na ościeżnicy, która umożliwia kontrolowany przepływ powietrza z zewnątrz. W domu z wentylacją grawitacyjną nawiewniki kompensują brak naturalnej infiltracji przez szczelne potrójne szyby. Ich wydajność waha się od 5 do 30 m³/h w zależności od modelu, a regulacja odbywa się ręcznie lub automatycznie na podstawie różnicy ciśnień.

Rekuperacja działa inaczej. Centrala z wymiennikiem krzyżowym lub przeciwprądowym pobiera ciepło z powietrza wywiewanego i przekazuje je nawiewanemu, uzyskując sprawność odzysku rzędu 70-92% zgodnie z normą PN-EN 13141. Nawiew i wywiew są wymuszane wentylatorami, a filtry klasy G4 lub F7 zatrzymują pyłki i pył zawieszony. To właśnie ta mechanika odróżnia rekuperator od zwykłego wentylatora wywiewnego.

Połączenie obu rozwiązań w jednym budynku jest technicznie dopuszczalne, lecz wymaga świadomego zarządzania przepływem. Pozostawienie otwartych nawiewników przy pracującej centrali tworzy konkurencyjne wloty powietrza: część strumienia przenika przez okna, omijając wymiennik i obniżając bilans energetyczny. Efektem bywają przeciągi przy parapetach, hałas uliczny oraz wyraźne wychłodzenie strefy przypodłogowej zimą.

Rozwiązaniem nie jest trwałe zaklejanie ani zalewanie pianką nawiewników okiennych. Takie działanie pozbawia budynek rezerwowego dopływu powietrza na wypadek awarii centrali albo pożaru, a jednocześnie narusza wymogi § 152 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Właściwą strategią jest fizyczne zamknięcie lub zredukowanie nawiewników do pozycji minimalnej po uruchomieniu rekuperacji.

Kiedy okno dachowe trzeba uszczelnić lub wymienić przy rekuperacji

Samo okno dachowe nie wymaga uszczelnienia w sensie pozbawienia go właściwości otwieralnych. Uszczelnienie dotyczy obróbki blacharskiej i styku ramy z membraną wiatroizolacyjną, co reguluje norma DIN 4108-7 dotycząca szczelności powłoki budynku. Chodzi o to, by powietrze nie przedostawało się przez nieszczelności konstrukcji, a jedynie przez przewidziane wloty wentylacyjne.

W praktyce inwestorzy często słyszą zalecenie „uszczelnij okna" i interpretują je jako zaklejenie wszystkich szczelin. To poważny błąd. Dom szczelny oznacza budynek, w którym infiltracja nieprzypadkowa wynosi poniżej 1,5 m³/(m²·h) przy różnicy ciśnień 50 Pa, ale kontrolowany nawiew przez system rekuperacji nadal dostarcza wymaganą kubaturę świeżego powietrza. Różnica między szczelnością a brakiem wentylacji jest tu fundamentalna.

Wymiana okna dachowego bywa konieczna przy rekuperacji, jeśli stare skrzydło nie pozwala na regulację położenia lub wpuszcza wodę opadową. W takim wypadku montuje się okno o współczynniku Uw poniżej 1,0 W/(m²·K) z pakietem trzyszybowym wypełnionym argonem, a w strefie poddasza dobiera się nawiewnik ścienny montowany w warstwie ocieplenia, by uniknąć mostka termicznego.

Mostki termiczne wokół okna dachowego odpowiadają za 5-12% strat ciepła w nieocieplonych poddaszach. Obróbka z pianki PUR o grubości 30-50 mm i taśma paroizolacyjna od wewnątrz stanowią dziś standard, ale tylko przy spełnieniu warunku ciągłości warstwy wiatroizolacyjnej na całym obwodzie ramy.

Nigdy nie zaklejaj kanałów wentylacyjnych w łazience ani kuchni rekuperacją. System rekuperacji obsługuje tylko wybrane pomieszczenia; kanały grawitacyjne służące wentylacji bytowej kuchni muszą pozostać drożne jako rezerwa lub do obsługi okapu o wydajności powyżej 350 m³/h.

Koszt i opłacalność montażu rekuperacji przy oknach dachowych

Koszt instalacji rekuperatora w domu o powierzchni ok. 150 m² mieści się orientacyjnie w przedziale 25 000-55 000 zł wraz z montażem, kanałami i automatyką. Rozstrzał wynika z liczby rozgałęzień, długości tras kanałowych i klasy centrali. Same centrale z wymiennikiem przeciwprądowym o sprawności 85-92% kosztują od 9 000 do 28 000 zł.

Zwrot inwestycji zależy od pięciu głównych czynników: ceny energii grzewczej, jakości izolacji, sprawności odzysku, intensywności użytkowania oraz wielkości dotacji. Przy gazie ziemnym i domu spełniającym WT 2021, zwrot następuje zwykle po 7-12 latach. Przy pompie ciepła i cenie prądu 0,85 zł/kWh okres ten wydłuża się do 9-14 lat, ponieważ odzysk ciepła konkuruje z tańszą jednostką wytwarzania.

Kluczową kwestią pozostaje zapotrzebowanie na powietrze wentylacyjne. Dom o powierzchni 150 m² dla czteroosobowej rodziny wymaga od 120 do 180 m³/h świeżego powietrza, co wynika z normy PN-83/B-03430. Tę wartość trzeba porównać ze stratami wentylacyjnymi przez kominy i nawiewniki, by ocenić, czy rekuperacja rzeczywiście zmniejszy zapotrzebowanie na ciepło o 30-40%.

Przed podpisaniem umowy warto wykonać trzy konkretne kroki. Audyt szczelności budynku metodą blower door ujawnia nieszczelności i pozwala ocenić, czy w domu ucieka kontrolowana wentylacja. Obliczenia wentylacyjne wykonane przez projektanta z uprawnieniami wskazują właściwy przekrój kanałów i lokalizację anemostatów. Inspekcja kanałów grawitacyjnych kamerą termowizyjną lub endoskopem wyklucza ich zapchanie i pozwala zaadaptować istniejące trasy.

• Czy dom ma aktualny audyt szczelności blower door?
• Czy kanały wentylacyjne są drożne i czyste?
• Czy znane jest zapotrzebowanie na powietrze w m³/h?
• Czy można poprowadzić kanały bez kucia ścian nośnych?
• Czy przewidziano miejsce na centralę z dostępem do serwisu?
• Czy instalacja umożliwia wymianę filtrów co 3-6 miesięcy?
• Czy nawiewniki okienne zostaną zamknięte po uruchomieniu systemu?

Tryb letni rekuperacji zasługuje na osobną uwagę, ponieważ przy temperaturze zewnętrznej powyżej 22°C wielu użytkowników wyłącza centralę i wraca do otwierania okien. Lepsze centrale oferują funkcję bypass, czyli automatyczne ominięcie wymiennika w lecie, dzięki czemu nawiewane powietrze nie nagrzewa się od wywiewanego. W Polsce okres bez ogrzewania trwa średnio 180 dni, a w tym czasie rekuperacja bez bypassu działa jak niepotrzebne obciążenie termiczne.

Kiedy rekuperacja przy oknach dachowych nie ma sensu

Rezygnacja z rekuperacji bywa rozsądna w trzech sytuacjach: budynek ma niską szczelność i straty wentylacyjne przekraczają 40% zapotrzebowania na ciepło, instalacja kanałowa wymagałaby zniszczenia zabytkowych stropów lub poddasze użytkowe liczy mniej niż 60 m³/h zapotrzebowania. W takich przypadkach modernizacja nawiewników okiennych i regulacja wentylacji grawitacyjnej przynosi lepszy efekt przy ułamku kosztu.

Nawiewniki higrosterowane stanowią ciekawą opcję pośrednią: regulują przepływ w zależności od wilgotności względnej w pomieszczeniu, automatycznie zamykają się, gdy wilgotność spada poniżej 40%, i otwierają przy przekroczeniu 65%. Kosztują od 200 do 600 zł za sztukę, a ich żywotność sięga 15 lat.

Decyzja inwestorska powinna opierać się na liczbach, nie na modzie. Dom pasywny z rekuperacją to sprawdzony standard, ale w domu z lat osiemdziesiątych o niskiej szczelności rekuperacja bez wcześniejszej termomodernizacji nie zwróci się nigdy. Najpierw docieplenie, potem wymiana okien, na końcu wentylacja mechaniczna z odzyskiem ciepła, jeśli bilans na to pozwala.

Różnica między nawiewnikiem okiennym a ściennym

Nawiewnik okienny pobiera powietrze z bezpośredniego sąsiedztwa szyby, co zimą powoduje silne wychładzanie ramy i skropliny na parapecie. Nawiewnik ścienny umieszczony 1,8-2,2 m nad podłogą pobiera powietrze z obrębie warstwy izolacji termicznej, korzystając z jej temperatury jako bufora. Spadek temperatury nawiewanego powietrza w nawiewniku ściennym wynosi od 8 do 14°C przy temperaturze zewnętrznej -15°C, w okiennym może przekraczać 20°C.

Hałas uliczny stanowi dodatkowy argument za nawiewnikiem ściennym, ponieważ umieszczenie wlotu po stronie cichej elewacji lub za ekranem akustycznym redukuje poziom dźwięku o 5-8 dB względem nawiewnika w ramie okiennej. Normy akustyczne dla sypialni wymagają poziomu hałasu poniżej 30 dB w nocy, co przy ruchliwej ulicy wyklucza tanie nawiewniki okienne.

Z punktu widzenia rekuperacji najlepiej sprawdzają się nawiewniki ścienne zintegrowane z przewodem elastycznym lub sztywnym, prowadzącym powietrze bezpośrednio do centrali. Unika się wtedy konieczności prowadzenia głównego kanału przez strefę mieszkalną, a jedynym widocznym elementem pozostaje kratka nawiewna.

Serwis i eksploatacja instalacji

Filtry w rekuperatorze wymagają wymiany co 3-6 miesięcy w zależności od stężenia pyłu PM10 w okolicy. Zatkanie filtra G4 podnosi opór o 30-80 Pa i obniża wydajność centrali nawet o 25%. Wymiana filtra F7 (EU7) kosztuje od 40 do 120 zł za komplet, a jej pominięcie powoduje wzrost zużycia energii wentylatorów o 10-20%.

Czyszczenie kanałów wentylacyjnych zaleca się co 5-7 lat, ponieważ kurz i tłuszcze z kuchni osadzają się na ściankach i obniżają przekrój użyteczny. Koszt czyszczenia mechanicznego wynosi od 80 do 150 zł za punkt nawiewny. Zaniedbanie tej czynności prowadzi do spadku wydajności i rozwoju grzybów w kanałach.

Dostęp do centrali rekuperacyjnej musi zapewniać przynajmniej 30 cm wolnej przestrzeni wokół obudowy w celu zdjęcia panelu serwisowego. Lokalizacja w garażu, pralni lub na strychu to standard, ale zbyt ciasne pomieszczenie znacząco utrudnia późniejszy serwis. Planowanie tej przestrzeni warto zacząć już na etapie projektu instalacji.

Przed uruchomieniem rekuperacji w nowym domu warto wykonać regulację nawiewu i wywiewu za pomocą anemometru. Różnica ciśnień między pokojami nie powinna przekraczać 5 Pa, a przepływ w anemostatach powinien odpowiadać projektowi. Brak regulacji to najczęstsza przyczyna skarg na „głośną wentylację" w pierwszych miesiącach eksploatacji.

Okno dachowe do rekuperacji może współistnieć z systemem mechanicznym pod warunkiem świadomego zarządzania nawiewnikami i regularnej kontroli szczelności. W budynku po termomodernizacji, z projektem wentylacji wykonanym przez uprawnionego specjalistę, połączenie obu technologii przynosi stabilny komfort, niższe rachunki za ogrzewanie i zdrowsze powietrze w pokojach na poddaszu. Bez audytu i obliczeń każda decyzja pozostaje jednak zakładem, w którym stawką jest kilkadziesiąt tysięcy złotych.

Źródła i normy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.); PN-EN 13141 Wentylacja budynków. Badania właściwości elementów/wyrobów wentylacyjnych mieszkaniowych; PN-83/B-03430 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej; DIN 4108-7 Wärmeschutz und Energie-Einsparung in Gebäuden Teil 7: Luftdichtheit von Gebäuden; serwis normy.pkn.pl, portal energieinfo.isnet.pl, materiały Krajowej Agencji Poszanowania Energii.
