Podłączenie kominka do komina systemowego – poradnik krok po kroku

Złe podłączenie kominka do komina systemowego kończy się cofaniem spalin do salonu, tlenkiem węgla w sypialni albo odmową odbioru kominiarskiego tuż przed pierwszą zimą. To nie są teoretyczne historie z forów to realne scenariusze, gdy średnica rury nie zgadza się z czopuchem, brakuje dolotu powietrza albo ciąg kominowy nie spełnia wymogów normy PN-EN 13240. Poniżej konkretny przewodnik, który prowadzi od pomiaru ciągu, przez dobór rur, aż po pierwsze rozpalenie i protokół kominiarski bez lania wody i bez ściemy.

• Ciąg kominowy jak zmierzyć i dobrać do kominka
• Jak podłączyć wkład kominkowy do komina krok po kroku
• Dobór rury do kominka średnica, długość i materiał
• Dolot powietrza do kominka dlaczego jest niezbędny
• Najczęstsze błędy przy podłączeniu kominka do komina

Ciąg kominowy jak zmierzyć i dobrać do kominka

Ciąg kominowy to siła, z jaką spaliny wędrują od paleniska do wylotu komina, wyrażana w paskalach (Pa). Bez jego weryfikacji nawet najdroższy wkład kominkowy będzie dymić przy każdym rozpaleniu. Wartość ciągu mierzy się procentomierzem lub anemometrem przy wlocie do komina, najlepiej przy bezwietrznej pogodzie i wychłodzonym przewodzie.

Różne urządzenia wymagają różnego podciśnienia, bo spaliny mają inną temperaturę i masę. Piecyk na drewno potrzebuje zwykle 10-15 Pa, kominek z płaszczem wodnym już 12-20 Pa, a kocioł gazowy tylko 5-10 Pa. Poniższa tabela zbiera typowe wymagania dla paliw stałych:

Za słaby ciąg najczęściej oznacza za niski komin, niedrożny przewód albo brak nawiewu świeżego powietrza. Rozwiązaniem bywa przedłużenie komina o 0,5-1 m, mechaniczny regulator ciągu albo wentylator wspomagający. Zbyt mocny ciąg z kolei wyciąga ciepło przez komin zanim zdąży ogrzać pomieszczenie wtedy właśnie regulator ciągu kominowego działa jak kryza, throttling the draft.

Profesjonalny pomiar ciągu trwa kilkanaście minut i kosztuje tyle, co wizyta serwisowa a oszczędza tygodnie poprawek. Kominiarz dysponuje miernikiem klasy przemysłowej i od razu oceni stan techniczny przewodu.

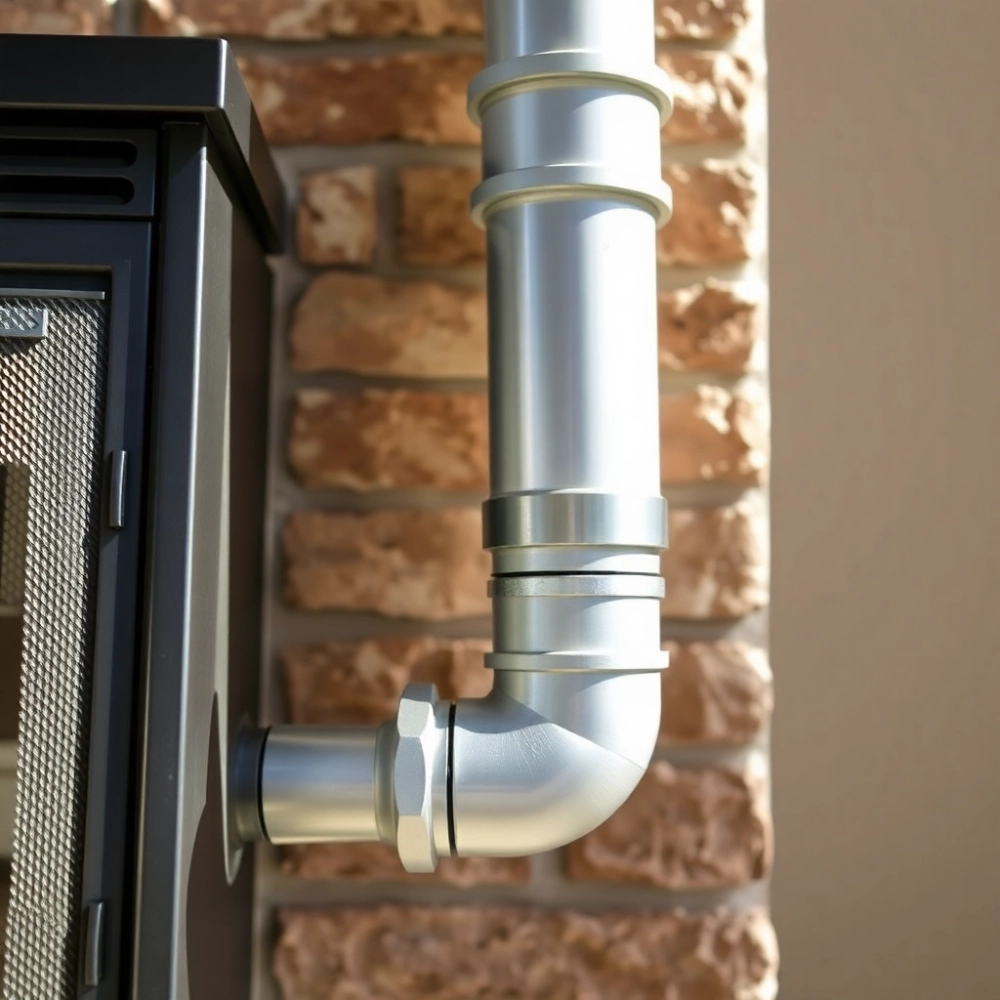

Jak podłączyć wkład kominkowy do komina krok po kroku

Przed pierwszym dokręceniem opaski zaciskowej trzeba ustawić wkład w poziomie. Nóżki regulowane lub podkładki stalowe pod stopami kominka pozwalają skompensować nierówności podłogi tu nie chodzi o estetykę, lecz o prawidłowy spływ kondensatu w dół rury.

Średnica rury przyłączeniowej musi być identyczna ze średnicą czopucha kominka i nie mniejsza niż przekrój przewodu kominowego. Każde zwężenie po drodze to strata ciągu proporcjonalna do kwadratu zmiany przekroju zwężka 150/120 mm potrafi ukraść nawet 40% wydajności.

Łączenie zaczyna się od przejściówki na króćcu kominka, potem rura prosta w stronę komina, kolano 90° lub 45° zależnie od geometrii, ponownie prosty odcinek i wejście do przewodu. Łączna długość przyłącza nie powinna przekraczać 2 m efektywnych, przy czym prosty odcinek maksymalnie 1 m, a kolan 90° maksymalnie dwa bo opory aerodynamiczne rosną wykładniczo.

Przy kominie ceramicznym elementy wchodzą na wcisk, a uszczelkę stanowi sznur szamotowy nasączony klejem żaroodpornym. Komin murowany tradycyjny wymaga osadzenia rury w tulei szamotowej na zaprawie, z zachowaniem szczeliny dylatacyjnej 5-10 mm. Po zakończeniu montażu przyłącze czeka przynajmniej 24 godziny schnięcia przed pierwszym rozpaleniem.

Dobór rury do kominka średnica, długość i materiał

Najczęstsze średnice przyłączy to 150, 180 i 200 mm dobiera się je do konkretnego wkładu, nie do komina. Producenci podają średnicę czopucha w dokumentacji technicznej, a kominiarz weryfikuje zgodność z przekrojem przewodu. Montaż rury 150 mm do komina 200 mm bez stożka rozszerzającego to klasyczny błąd amatorów.

Materiał rury zależy od paliwa. Do drewna i brykietu wystarczy czarna stal żaroodporna o grubości 1-2 mm, wytrzymująca temperaturę do 600°C. Pellet spala się inaczej kondensat z kwasów organicznych niszczy zwykłą stal w ciągu dwóch sezonów, dlatego potrzebna jest rura kwasoodporna (gatunek 1.4404) albo ceramiczna. Gaz ziemny wymaga rur ze stali nierdzewnej z atestem na siarkę.

Kiedy nie stosować danego rozwiązania? Czarna stal nie nadaje się do kotłów pelletowych skropliny z kwasów przepalą ściankę w ciągu kilku sezonów. Rura elastyczna aluminiowa nie obsłuży kominka na drewno, bo temperatura spalin przekracza jej wytrzymałość i materiał się po prostu stopi. Ceramiczna szamotowa jest ciężka i wymaga solidnego mocowania, dlatego w lekkich zabudowach kartonowo-gipsowych lepiej sprawdzi się stal kwasoodporna.

Izolacja rury przyłączeniowej w odcinkach przechodzących przez ściany i stropy to wymóg bezpieczeństwa przepisy budowlane dopuszczają temperaturę powierzchni zewnętrznej rury nie większą niż 80°C w miejscach kontaktu z materiałami palnymi. Wełna mineralna o grubości 30-50 mm owinięta wokół rury rozwiązuje problem.

Dolot powietrza do kominka dlaczego jest niezbędny

Spalanie kilograma drewna pochłania około 8 m³ powietrza. W domu z rekuperacją i szczelnymi oknami brak dolotu oznacza podciśnienie, które wciąga dym przez uszczelki, a w skrajnych przypadkach odwraca ciąg kominowy do góry nogami. Objaw jest prosty: kominek dymi przy każdej próbie rozpalenia, niezależnie od jakości wkładu.

Średnica rury dolotowej powinna wynosić minimum 100 mm dla wkładów powietrznych i 125-150 mm dla urządzeń z płaszczem wodnym. Rura prowadzi od cokołu kominka lub bezpośrednio z podstawy wkładu na zewnątrz budynku, zakończona kratką chroniącą przed gryzoniami i liśćmi.

Montaż wygląda tak: nawierca się otwór w ścianie zewnętrznej, wprowadza rurę PVC lub stalową z lekkim spadkiem na zewnątrz, mocuje opaską zaciskową do króćca w kominku, po stronie elewacji osadza kratkę z siatką. Całość uszczelnia się pianką montażową niskoprężną zwykła pianka wysokoprężna potrafi wygiąć rurę.

Wentylacja pomieszczenia z kominkiem to osobny temat, ale powiązany. Kratka nawiewna o przekroju minimum 200 cm² w drzwiach lub ścianie zewnętrznej zapewnia wymianę powietrza nawet przy pracującej rekuperacji. Bez niej kominek zabiera tlen z sypialni, a nie z ulicy.

Najczęstsze błędy przy podłączeniu kominka do komina

Zwężenie przyłącza to błąd numer jeden. Średnica mniejsza niż czopuch kominka obniża ciąg o kilkadziesiąt procent, bo spaliny napotykają wąskie gardło. Rozwiązanie: stożek redukcyjny montowany bezpośrednio przy wkładzie, nigdy w połowie drogi do komina.

Brak dolotu powietrza w nowoczesnym domu to drugi klasyk. Szczelna stolarka okienna i rekuperacja wypompowują resztki tlenu, kominek zaczyna „ssać" z mieszkania i dymi przy rozpaleniu. Rozwiązanie: rura dolotowa 125 mm prowadzona na zewnątrz, kratka nawiewna w pomieszczeniu.

Zbyt wiele kolan przyłącza to trzecia pułapka. Każde kolano 90° odpowiada dwóm metrom prostej rury w kategoriach oporów przy dwóch kolanach i metrowym odcinku prostym efektywna długość przekracza już 5 m, a ciąg spada dramatycznie. Rozwiązanie: trasa przyłącza jak najkrótsza i najprostsza, kolana 45° zamiast 90° tam, gdzie geometria pozwala.

Klejenie silikonem sanitarnym zamiast żaroodpornego to błąd czwarty. Silikon łazienkowy wytrzymuje 120°C, spaliny z kominka mają 300-600°C masa się roztopi po pierwszym sezonie i uszczelka odpadnie. Rozwiązanie: silikon wysokotemperaturowy (do 1200°C) albo sznur szamotowy na zaprawie żaroodpornej.

Rozpalanie przed wyschnięciem zaprawy szamotowej zamyka piątkę najczęstszych grzechów. Wilgoć w spoinach zamienia się w parę, rozrywa uszczelnienie i powstają nieszczelności. Rozwiązanie: minimum 24 godziny schnięcia w temperaturze pokojowej, najlepiej 48 godzin przy wysokiej wilgotności powietrza.

Kominiarz odbierający kominek sprawdza szczelność przyłącza, ciąg, odległości od materiałów palnych i stan przewodu kominowego. Bez jego wpisu ubezpieczyciel odmówi wypłaty w razie pożaru formalność, która realnie chroni budżet.

Regulator ciągu kominowego za 150-400 PLN to najtańsze ubezpieczenie stabilnej pracy kominka. Działa jak zawór zwrotny: przy mocnym wietrze throttles draft, przy słabym ciągu otwiera się na maksimum. Jeden element, a kominek przestaje dym przy podmuchach i nie wyciąga ciepła bezsensownie przez komin.

Schemat podłączenia kominka do komina systemowego sprowadza się do kilku zasad: średnica stała od czopucha do przewodu, maksymalnie dwa kolana 90°, dolot powietrza o właściwej średnicy, uszczelnienia żaroodporne i ciąg potwierdzony pomiarem. Każde odstępstwo od tych reguł oznacza albo straty ciepła, albo dym w salonie a w najgorszym scenariuszu tlenek węgla w sypialni. Montaż kominka krok po kroku według powyższych wytycznych zajmuje doświadczonej ekipie jeden dzień roboczy, a efektem jest ciepło i bezpieczeństwo na dwadzieścia następnych lat.

Źródła: PN-EN 13240 (wymagania dla wkładów kominkowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), norma PN-EN 1443 dotycząca przewodów kominowych, instrukcje producentów systemów kominowych (Schiedel, Plewa, Jawar), dane branżowe z raportów Polskiego Komitetu Normalizacyjnego.
