Jak poprawnie podłączyć piec węglowy do komina? Sprawdzone metody

Instalacja pieca węglowego to nie lada wyzwanie dla każdego, kto kiedykolwiek stanął przed koniecznością zapewnienia ciepła w domu bez względu na aurę za oknem. Wielu właścicieli martwi się, czy ich instalacja spełni normy bezpieczeństwa, czy ciąg kominowy będzie wystarczający, by węgiel spalał się efektywnie, i czy przypadkiem nie narazią domu na ryzyko pożaru czy zatrucia czadem. Problem nabiera dodatkowego znaczenia, gdy weźmie się pod uwagę, że źle wykonane podłączenie potrafi skutecznie zniwelować nawet najdroższy kocioł. Właśnie dlatego warto zrozumieć mechanizmy, które rządzą tą dziedziną, zanim powierzymy swoje zdrowie i mienie rękom ekipy monterskiej.

• Dobór średnicy i długości przyłącza kominowego
• Materiały i uszczelnienie połączenia piec-komin
• Wysokość komina a efektywność spalania węgla
• Podłączenie pieca węglowego do komina

Dobór średnicy i długości przyłącza kominowego

Średnica przewodu kominowego determinuje zdolność odprowadzania spalin w tempie generowanym przez palnik. Dla urządzeń o mocy do 20 kW przepisy nakazują stosować rurę o minimalnym przekroju 150 mm, natomiast mocniejsze piece wymagają już 200 mm, by masa spalinowa mogła swobodnie przemieszczać się ku górze bez nadmiernego oporu. Powietrze wylotowe wytwarza wtedy podciśnienie wystarczające do zasysania kolejnych porcji spalonego węgla, co bezpośrednio przekłada się na stabilność płomienia i brak dymienia do pomieszczenia.

Długość połączenia między piecem a kominem ma równie istotne znaczenie. Zalecane maksimum wynosi 2 metry, a każdy dodatkowy metr przyczynia się do spadku ciągu nawet o 15 Pa, co w rezultacie obniża efektywność spalania i zwiększa osadzanie się sadzy na ściankach przewodu. Fizyka tego zjawiska jest prosta: im dłuższa droga, tym większy opór aerodynamiczny, a każdy obrót czy kolanko generuje zawirowania hamujące swobodny przepływ gorących gazów. Warto więc zaplanować trasę tak, by była ona możliwie prosta, a wszelkie odchylenia od pionu nie przekraczały 45 stopni.

Spadek przyłącza to parametr, który często budzi wątpliwości wśród amatorów. Wymaga się, by na każdy metr długości poziomej rura opadała o 2-3 cm w kierunku komina, co gwarantuje, że kondensat i ewentualna wilgoć powstała ze spalania węgla będą swobodnie spływać do osadnika zamiast gromadzić się w zgięciach przewodu. Mechanizm ten chroni metalowe elementy przed korozją, a samą instalację przed przedwczesnym zużyciem. Odpowiedni spadek to also kwestia bezpieczeństwa stojąca woda w połączeniu może przyczynić się do rozwoju pleśni i obniżenia ciągu.

Podobny artykuł Podłączenie okapu do komina wentylacyjnego

Przy doborze długości warto uwzględnić również lokalizację pieca względem ścian i mebli. Normy określają minimalne odstępy od elementów palnych: 0,5 m dla przewodów sztywnych i 0,2 m dla elastycznych przy zastosowaniu dodatkowej izolacji. Te wymagania nie są arbitralne wynikają z badań nad temperaturą powierzchniową rur podczas normalnej pracy kotła, która przy spalaniu węgla potrafi osiągać 300°C i więcej. Takie warunki sprawiają, że bliskość materiałów łatwopalnych staje się realnym zagrożeniem pożarowym.

Materiały i uszczelnienie połączenia piec-komin

Wybór materiału na rurę łączącą to decyzja, która rzutuje na trwałość całego systemu przez dekady. Stal nierdzewna klasy AISI 304 lub 316 wykazuje odporność na działanie siarkowodorów obecnych w spalinach węglowych, a jednocześnie toleruje temperatury przekraczające 400°C bez utraty właściwości mechanicznych. Alternatywą są ceramiczne rury spalinowe, które co prawda są cięższe i droższe, ale oferują wręcz doskonałą izolacyjność termiczną i minimalną rozszerzalność cieplną, co doceniają instalatorzy pracujący w starych budynkach o drewnianych stropach.

Uszczelnienie połączenia wymaga zastosowania dedykowanych materiałów ognioodpornych. Taśmy termooporne oraz kleje kwalifikowane do pracy w warunkach stałego kontaktu z gorącymi spalinami to absolutne minimum. Spoiny powinny być wykonane tak, by żaden fragment nie pozostawiał szczeliny większej niż 1 mm, gdyż już taka nieszczelność potrafi wprowadzić do pomieszczenia śladowe ilości tlenku węgla gazu bezbarwnego i bezwonnego, a przy tym śmiertelnie niebezpiecznego. Producenci systemów kominowych oferują gotowe uszczelki silikonowe, które montuje się w miejscu styku rury z kominem, tworząc elastyczne, a zarazem szczelne połączenie.

Sprawdź Jaki Okap Bez Podłączenia Do Komina

Zarówno stal, jak i ceramika wymagają okresowej inspekcji stanu połączeń. Normy budowlane PN-B-10405 nakazują przeprowadzanie przeglądów szczelności co najmniej raz w roku, przy czym zaleca się wykonywanie pomiarów ciągu kominowego przy użyciu manometru. Minimalna wartość ciągu dla paliw stałych wynosi 10-15 Pa poniżej tego progu spalanie staje się niepełne, a w piecu zaczyna gromadzić się sadza i smoła. Regularne czyszczenie komina również wpływa na stan uszczelek, ponieważ nagromadzony osad może mechanicznie je osłabiać podczas czyszczenia szczotkami.

Przy doborze materiałów warto zwrócić uwagę na ich certyfikaty. Wyroby posiadające aprobatę techniczną wydaną przez Instytut Techniki Budowlanej gwarantują zgodność z normami PN-EN 13384-1, która precyzyjnie definiuje warunki obliczeniowe dla przewodów kominowych. Dokumentacja techniczna powinna zawierać deklarację odporności ogniowej oraz protokół z badań wytrzymałościowych, co w razie kontroli straży pożarnej stanowi dowód legalności instalacji.

Wysokość komina a efektywność spalania węgla

Wysokość komina nad powierzchnią dachu to parametr regulowany przez przepisy budowlane, lecz jego wpływ na proces spalania wykracza daleko poza kwestie formalne. Przepis mówi, że szczyt komina musi wystawać minimum 1 m ponad kalenicę dachu spadowego lub przynajmniej 0,5 m ponad najwyższy punkt dachu płaskiego, co w praktyce oznacza, że komin musi wznosić się ponad strefę turbulencji wiatrowej generowaną przez kalenicę. Bez tego żadna instalacja nie osiągnie stabilnego ciągu, zwłaszcza przy słabym wietrze lub inwersji termicznej.

Może Cię zainteresować też ten artykuł Schemat podłączenia kominka z płaszczem wodnym w układzie zamkniętym

Mechanizm powstawania ciągu kominowego opiera się na różnicy gęstości między gorącymi spalinami wewnątrz przewodu a zimniejszym powietrzem zewnętrznym. Im wyższy słupek gazów, tym większa siła wyporu napędzająca przepływ, co fizycznie przekłada się na konkretną wartość ciśnienia mierzoną w paskalach. Dla pieców węglowych pracujących z mocą nominalną 15 kW optymalna wysokość komina wynosi zwykle 5-7 m licząc od poziomu rusztu, co przy uwzględnieniu strat ciśnienia w przyłączu zapewnia ciąg rzędu 12-18 Pa przez cały sezon grzewczy.

Lokalizacja wylotu względem sąsiednich budynków i przeszkód terenowych ma znaczenie równie istotne co jego wysokość. Wydmy, drzewa o dużej koronie czy wyższe obiekty potrafią zaburzać przepływ wiatru i generować strefy podciśnienia nad wylotem komina, co skutkuje efektem wtórnego zasysania spalin z powrotem do przewodu. Zjawisko to, określane mianem ciągu wstecznego, jest szczególnie niebezpieczne zimą, gdy różnica temperatur między wnętrzem a zewnętrzem jest największa, a ryzyko cofnięcia dymu do pomieszczenia dramatycznie wzrasta.

Wentylacja pomieszczenia, w którym stoi kocioł węglowy, to aspekt często pomijany przez inwestorów, a przecież wpływa bezpośrednio na jakość spalania i bezpieczeństwo użytkowników. Minimalna ilość powietrza do spalania wynosi 10 m³/h na każdy kilowat mocy grzewczej urządzenia, co oznacza, że piec o mocy 20 kW potrzebuje stałego dopływu 200 m³ świeżego powietrza na godzinę. W nowoczesnych budynach energooszczędnych, gdzie szczelność okien i drzwi jest bardzo wysoka, konieczne może okazać się zamontowanie kanału doprowadzającego powietrze z zewnątrz bezpośrednio do kotła tak zwany system zamknięty z zaworem bezpieczeństwa.

Podsumowując, prawidłowe podłączenie pieca węglowego do komina to złożony proces wymagający precyzyjnego doboru parametrów geometrycznych, odpowiednich materiałów oraz ścisłego przestrzegania obowiązujących norm budowlanych. Inwestycja ta, choć wymaga pewnych nakładów finansowych i czasowych, przekłada się na bezawaryjną pracę instalacji przez wiele lat, niższe rachunki za ogrzewanie oraz przede wszystkim spokój wynikający z świadomości, że dom jest bezpieczny dla jego mieszkańców.

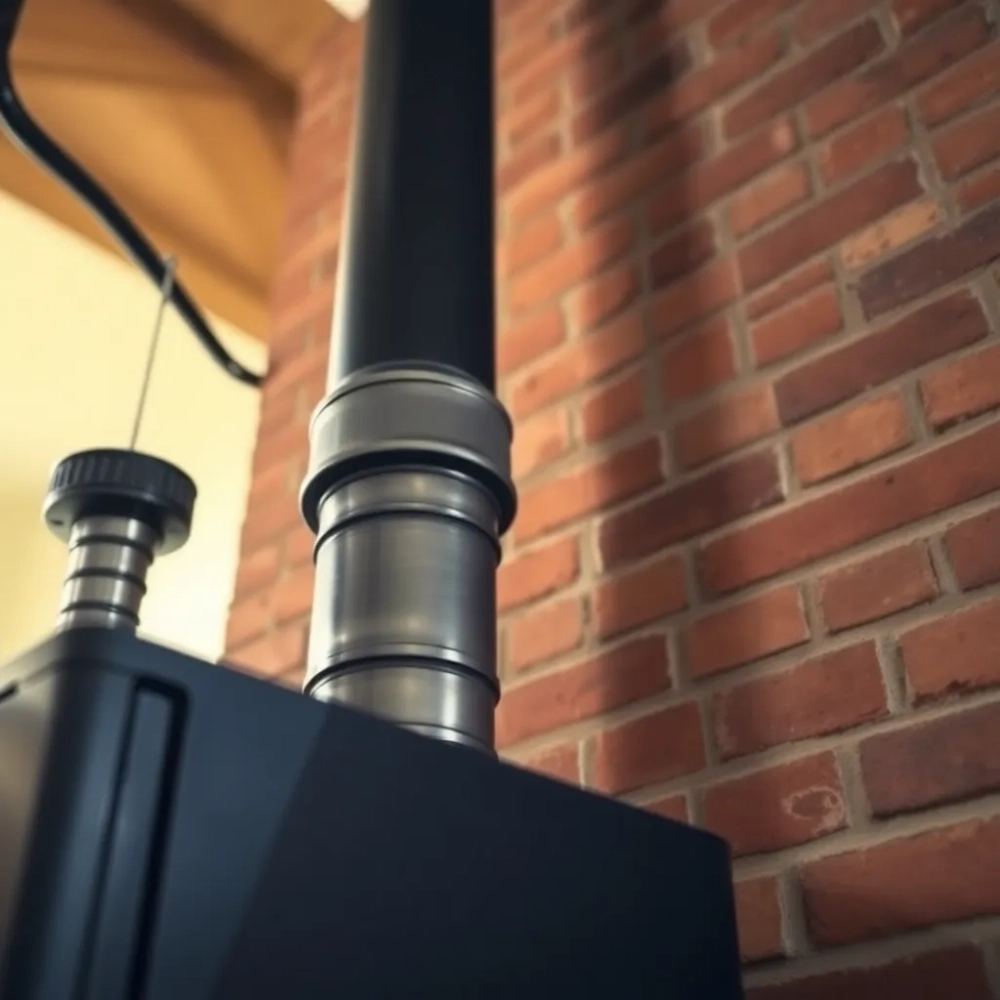

Podłączenie pieca węglowego do komina
