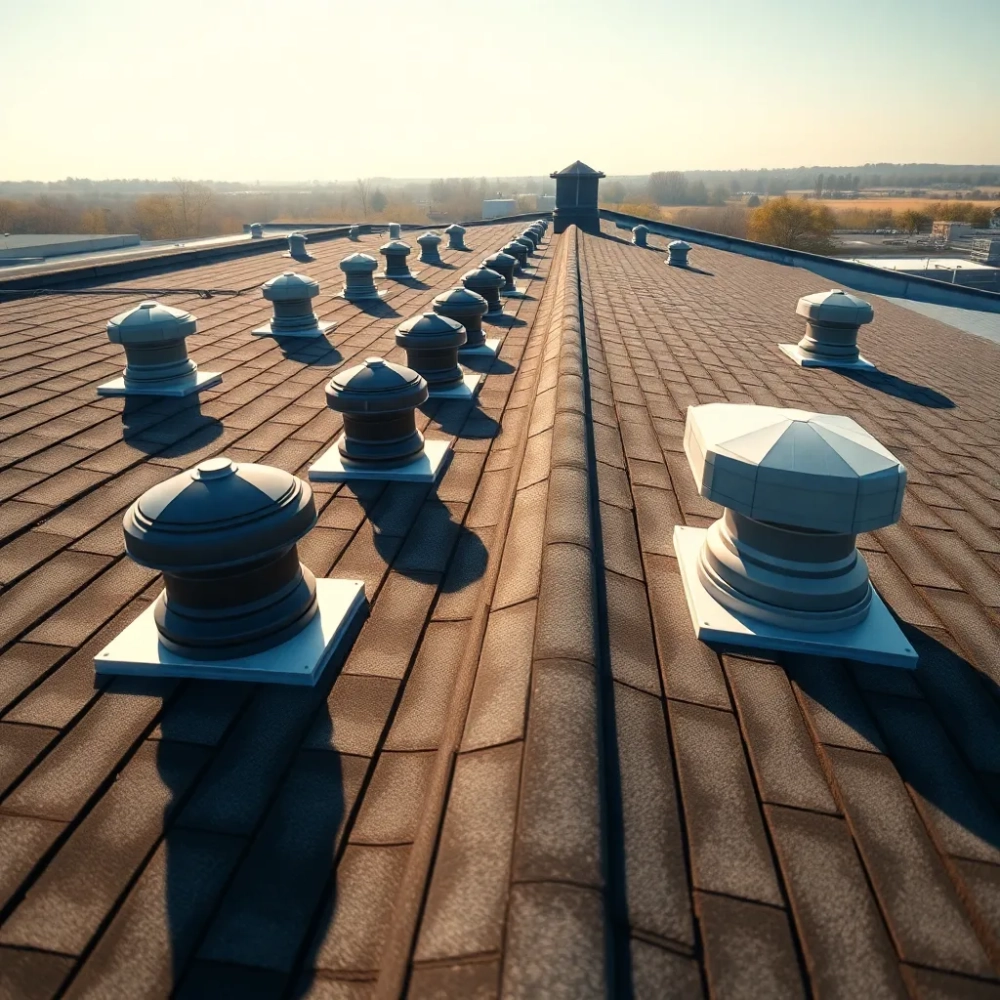

Rozmieszczenie kominków wentylacyjnych na dachu: zasady, które musisz znać

Źle rozmieszczony kominek wentylacyjny potrafi narobić więcej szkód niż jego całkowity brak: zawilgocone ocieplenie, zacieki wokół kalenicy, odwrócony ciąg w łazienkach. Prawidłowe rozmieszczenie kominków wentylacyjnych na dachu wymaga znajomości kilku konkretnych reguł, które wynikają z fizyki przepływu powietrza i właściwości pokrycia.

• Po co właściwie montuje się kominek wentylacyjny?
• Minimalne odległości kominka od kalenicy, okien i kominów
• Ile kominków wentylacyjnych potrzebujesz na dach 100 m²?
• Wpływ kąta nachylenia połaci na rozmieszczenie kominków
• Rodzaje kominków i ich dobór do pokrycia
• Montaż krok po kroku na różnych pokryciach
• Izolacja i szczelność połączenia z pokryciem
• Najczęstsze błędy w rozmieszczeniu kominków wentylacyjnych
• Konserwacja i eksploatacja
• Zimowe zagrożenia, śnieg, lód i oblodzenie
• FAQ

Po co właściwie montuje się kominek wentylacyjny?

Kominek wentylacyjny to zakończenie pionu kanalizacyjnego lub wentylacyjnego wyprowadzone ponad połać dachu. Jego zadaniem jest odprowadzenie zużytego, wilgotnego powietrza z kuchni, łazienki, garderoby lub z warstw dachu (tzw. wentylacja dachowa między membraną a pokryciem). Bez niego para wodna skrapla się w izolacji, prowadząc do gnicia krokwi i rozwoju grzybów.

Na rynku funkcjonują dwa mylnie utożsamiane produkty: kominki wentylacyjne i kominki odpowietrzające kanalizację. Pierwsze wyciągają powietrze z pomieszczeń, drugie pozwalają na napływ powietrza do pionu kanalizacyjnego i usuwają gazy z instalacji. Różnią się średnicą, konstrukcją wlotu oraz dopuszczalnym kątem montażu.

Najpopularniejsze średnice kominków wentylacyjnych to 110 mm (łazienki, garderoby, kuchnie z okapem), 125 mm (kuchnie bez okapu, kotłownie) oraz 150 mm (gdy do jednego pionu podłączonych jest kilka pomieszczeń). Dobór średnicy determinuje wydajność: przy zbyt małym przekroju wentylator w kotłowni nie pokona oporów.

Minimalne odległości kominka od kalenicy, okien i kominów

Najważniejsza reguła sprowadza się do trzech słów: jak najbliżej kalenicy. Ciepłe, zużyte powietrze unosi się samo, więc im wyżej wylot, tym lepszy ciąg grawitacyjny. Gdy daszek kominka jest tylko 30 cm poniżej kalenicy, różnica temperatur między wlotem a wylotem pracuje na Twoją korzyść przez cały rok. Przy 2 m poniżej kalenicy zysk ciągu w mroźny poranek spada o połowę.

Przepisy i praktyka wykonawcza wyznaczają kilka sztywnych odległości. Od kalenicy minimum 50 cm w rzucie poziomym, chyba że kalenica ma wysokość ponad 1 m, wtedy dystans rośnie do 100 cm. Od okna połaciowego minimum 2 m, bo inaczej zapachy i para wracają do sypialni. Od komina spalinowego co najmniej 1,5 m dla urządzeń na gaz i 3 m dla kotłów na drewno lub węgiel, gdyż spaliny mogą cofać się do kanału wentylacyjnego. Od krawędzi bocznej dachu 50 cm, aby kominek nie znalazł się w strefie nawisu śniegu.

Strefa bezpieczna na dachu to prostokąt o szerokości równej 1/3 szerokości budynku, zaczynający się 50 cm poniżej kalenicy. Wszystkie piony wentylacyjne prowadź właśnie tam. Wyjątkiem są kanały od okapów kuchennych, które warto przesunąć dalej od okien sąsiadów.

Producenci pokryć podają w instrukcjach własne, ostrzejsze wymogi, np. blachodachówka modułowa wymusza wiercenie otworu w miejscu stygu dwóch paneli, co samo narzuca minimalną oś kominka w odległości jednego modułu od kalenicy. Warto więc przed zakupem kominka sprawdzić rysunek montażowy konkretnego producenta blachy.

Ile kominków wentylacyjnych potrzebujesz na dach 100 m²?

Wentylacja połać dachowa (tzw. dach oddychający) rządzi się prostą zależnością: 1 kominek na każde 40-60 m² połaci. Dolna granica 40 m² dotyczy dachu bez ocieplenia lub z cienką warstwą, gdzie opory przepływu są małe. Górna 60 m² obowiązuje przy pełnym ociepleniu i wysokiej paro-przepuszczalnej membranie, gdzie szczelina wentylacyjna ma tylko 2-3 cm.

Dla typowego domu z dachem o powierzchni 100 m² to 2-3 kominki wentylacyjne dachowe, rozmieszczone równomiernie wzdłuż kalenicy. Każdy odpowiada za fragment połaci o szerokości ok. 8-10 m, niezależnie od tego, czy membrana jest wysokoparoprzepuszczalna, czy klasyczna folia PE.

Pomieszczenia mieszkalne mają swoją niezależną kalkulację. Norma PN-EN 13141-4 (dotyczy wyrobów wentylacyjnych, w tym kominków dachowych) wskazuje, że kuchnia z okapem wymaga kanału o wydajności 60-80 m³/h, łazienka 50 m³/h, a garderoba lub WC 30 m³/h. Jeden kominek 150 mm przy wspomaganiu mechanicznym pokrywa zapotrzebowanie nawet trzech pomieszczeń jednocześnie.

Wpływ kąta nachylenia połaci na rozmieszczenie kominków

Kąt nachylenia wpływa na co najmniej trzy zmienne: prędkość powietrza nad kominkiem, długość elementu wystającego ponad połać oraz ryzyko zsuwania się śniegu i lodu. Przy dachu o kącie 15-25° warstwa powietrza opływająca pokrycie jest gruba i wolna, więc kominek potrzebuje wyższego daszka i dłuższego korpusu (standardowo 470 mm zamiast 320 mm). Przy kącie 35-45° opływ jest szybszy, więc kominek krótszy wystarczy, ale rośnie ryzyko, że strumień deszczu po zboczu wleje się do wlotu.

Przy nachyleniu powyżej 45° kominki wentylacyjne umieszcza się częściej niż przy dachu płaskim, ponieważ efekt kominowy (unoszenie się powietrza wzdłuż kalenicy) powoduje powstawanie lokalnych stref nadciśnienia i podciśnienia.

Kolejna konsekwencja stromego dachu to nawis śniegu. Połać o kącie 35° gromadzi na dolnej krawędzi zaspę o masie sięgającej 150 kg/m², która przy ocieplonym poddaszu potrafi oderwać się nagle i uderzyć w cokół kominka. Rozwiązaniem jest stalowy płotek przeciwśniegowy zamontowany 1-1,5 m powyżej kominka albo dobór kominka z daszkiem obróconym o 180°.

Rodzaje kominków i ich dobór do pokrycia

Tworzywo kominka determinuje jego odporność na UV, mróz i agresywne substancje z dymu sąsiada. Polipropylen (PP) to dziś branżowy standard: wytrzymuje temperaturę -40 do +80°C, kosztuje niewiele i ma gładką powierzchnię wewnętrzną, na której nie osiada sadza. Stal nierdzewna 1.4301 idzie do pary z kominami spalinowymi oraz wszędzie tam, gdzie dach narażony jest na kwaśne deszcze. Aluminium jest lekkie i estetyczne, ale przy kominach na ekogroszek koroduje po 5-7 latach. Ceramika to rozwiązanie dla dachów zabytkowych, choć wymaga osobnej konstrukcji wsporczej.

Pięcioelementowa checklista przed zakupem kominka: pokrycie (blachodachówka modułowa, panel na click, dachówka ceramiczna, gont bitumiczny, każde wymaga innej podstawy i kołnierza), średnica (110/125/150 mm, musi zgadzać się z kanałem w ściance), funkcja (wentylacja, odpowietrzanie, czerpnia), kolor RAL (dopasowanie do pokrycia, inaczej kominek rzuca się w oczy na każdym zdjęciu), certyfikat producenta (PN-EN 13141-4 lub odpowiednik).

Montaż krok po kroku na różnych pokryciach

Montaż kominka wentylacyjnego na dachu przebiega inaczej na blachodachówce niż na dachówce ceramicznej, ponieważ każde pokrycie wymaga innego sposobu cięcia i uszczelnienia. Wspólna pozostaje kolejność warstw: membrana → kontrłata → łata → pokrycie → kołnierz → kominek. Zaburzenie tej kolejności prowadzi do przecieków już przy pierwszym intensywnym deszczu.

1. Wyznacz oś otworu w łacie i kontrłacie, uwzględniając minimalne odległości od kalenicy, kominów, okien.
2. Wywierć otwór pilotujący 8 mm, następnie wytnij otwór w membranie nożem, +2 cm na każdą stronę.
3. Nałóż taśmę butylową dwustronną na krawędzie membrany i dociśnij ją do kontrłaty.
4. Wytnij otwór w pokryciu piłą szablastą (blacha) lub szlifierką kątową z tarczą diamentową (ceramika).
5. Zamontuj kołnierz dopasowany do typu pokrycia, wkręty farmerskie co 30 cm w łatę.
6. Osadź rurę kominka w kołnierzu, sprawdź pion poziomicą.
7. Nałóż uszczelkę EPDM na styk rury z kołnierzem, dokręć obejmę.
8. Zamontuj daszek zgodnie z kierunkiem kalenicy (daszek powinien być odchylony od strony nawietrznej).
9. Uszczelnij połączenie masą dekarską na bazie bitumu lub silikonem neutralnym.
10. Sprawdź szczelność polewając kołnierz wodą z konewki przez 5 minut.

Przy blachodachówce otwór wycina się w środku modułu, aby arkusz sąsiedni nie był podcinany. Kołnierz ma tu formę płaskiej blachy dopasowanej do fali profilu. Przy dachówce ceramicznej używa się specjalnej dachówki przelotowej, w której otwór wycina się wiertłem koronkowym 130 mm. Przy gontu bitumicznym kołnierz przybija się gwoździami dekarskimi i zakrywa pasmem gontu od strony kalenicy, żeby woda nie stała przy samej rurze.

Izolacja i szczelność połączenia z pokryciem

Szczelność to absolutna podstawa: jeden niewłaściwie uszczelniony kołnierz potrafi zalać poddasze przy pierwszym obfitym deszczu w czasie wichury. Każdy kominek wentylacyjny dachowy składa się z trzech stref uszczelnienia: przejście przez pokrycie (tu pracuje kołnierz z aluminium lub ołowiu), przejście przez membranę (taśma butylowa lub mankiet EPDM), połączenie rury z kołnierzem (obejma śrubowa z uszczelką).

Nieszczelność rozpoznasz po trzech sygnałach. Pierwszy: brunatne zacieki na płycie g-k w okolicy kominka widoczne kilka dni po ulewie. Drugi: wilgoć przy ociepleniu zmierzona wilgotnościomierzem (powyżej 15% masowo). Trzeci: skroplona woda na spodzie pokrycia w czasie mrozu, czyli lokalna kondensacja wywołana ucieczką ciepłego powietrza przez nieszczelny kołnierz.

Najczęstsze błędy w rozmieszczeniu kominków wentylacyjnych

Każdy z poniższych błędów wynika z pośpiechu albo złej wiary dekarza, który postawił koszt robocizny nad jakość. Lista uporządkowana od najpoważniejszego do pozornie drobnego:

Błąd nr 1: przecięcie membrany i owinięcie jej taśmą bez profilu uszczelniającego. Para wodna przenika pod taśmę, w ciągu 2-3 lat kołek ocieplenia gnije w obrębie 30 cm od kominka.

• Za krótki przewód, kominek wystaje zaledwie 15 cm nad połać, przy śnieżnej zimie rura grzęźnie w zaspie i ciąg odwraca się.
• Montaż po stronie nawietrznej, wiatr wtłacza zamiast wyciągać powietrze, łazienka zaczyna pachnieć kanalizacją.
• Brak dodatkowego kominka przy kominie, fragment dachu między kominem a kalenicą zostaje bez wentylacji, membrana butwienie po 8 latach.
• Jeden kominek na cały dom, dla 150 m² dachu jeden egzemplarz nie pokrywa zapotrzebowania, w pokojach na piętrze zostaje duchota.
• Kołnierz zamontowany pod membraną, woda zamiast spływać po pokryciu wcieka pod membranę.
• Brak uszczelki EPDM, przy silnym wietrze kołnierz klekocze o rurę i po roku blaszka pęka.
• Zbyt duży otwór w łacie, łata nie podpira już rury kominka, w czasie mrozu ta ugina się i pęka uszczelka.
• Kominek obrócony daszkiem do kalenicy, wiatr spycha spaliny sąsiadów prosto w okno dachowe sypialni.
• Montaż na mokrej membranie, taśma butylowa traci przyczepność, po roku odchodzi razem z membraną.

Konserwacja i eksploatacja

Kominek wentylacyjny nie jest elementem raz zamontowanym i zapomnianym. Raz w roku, najlepiej w październiku, warto wejść na dach i wykonać pięć czynności. Oczyścić daszek z liści, mchu i gniazd owadów, nawet 2 cm warstwa mchu potrafi zredukować ciąg o połowę. Sprawdzić obejmę przy rurze, dokręcić ją kluczem imbusowym, bo po sezonie grzewczym tworzywo PP lekko pracuje. Ocenić stan uszczelki EPDM, jeśli jest spękana lub sprężysta jak guma do żucia, wymienić ją. Sprawdzić kołnierz pod kątem korozji i odkształceń, szczególnie po zimie z dużym obciążeniem śniegiem. Oczyścić kanał od wewnątrz, długa szczotka druciana lub taśma z tworzywa sztucznego zakończona kulką, przeciągnięta od strony pomieszczenia.

Koszt rocznego przeglądu to 150-300 zł, jeśli zlecisz go dekarzowi, lub godzina pracy i 50 zł na materiały, jeśli wchodzisz na dach samodzielnie z zachowaniem zasad BHP. Zaniedbanie przeglądu przez 5 lat kończy się zwykle wymianą całego kominka, bo kołnierz koroduje w stopniu uniemożliwiającym naprawę.

Zimowe zagrożenia, śnieg, lód i oblodzenie

Zagrożenia zimowe są w Polsce częstsze niż gdziekolwiek w Europie Zachodniej, ponieważ mamy przemiany mróz-odwilż co kilka dni przez całą zimę. Kominek wentylacyjny wystający zbyt nisko nad połać zostaje wciągnięty w zaspę, brak ciągu, w pomieszczeniu pojawia się wilgoć, a na poddaszu skropliny. Lód tworzy się też wokół kołnierza, kiedy ciepłe powietrze z pomieszczenia przenika przez nieszczelność i skrapla się na spodzie pokrycia.

Trzy sprawdzone zabezpieczenia: płotek przeciwśniegowy montowany 1-1,5 m powyżej kominka (koszt 80-120 zł/mb), kominek o długości 470 mm zamiast standardowych 320 mm (różnica w cenie 60-100 zł), daszek przeciwwietrzny obrócony przeciwnie do dominującego kierunku wiatru w Twojej strefie (helps keep blowing snow out of the intake). Na terenach podgórskich, gdzie pokrywa śniegu przekracza 60 cm, kominek warto prowadzić przez ściankę kolankową zamiast przez połać.

Po pierwsze, kominek montuj jak najbliżej kalenicy, zachowując 50-100 cm w rzucie poziomym. Po drugie, na dachu 100 m² potrzebujesz 2-3 kominków wentylacyjnych, rozmieszczonych symetrycznie. Po trzecie, kąt nachylenia wpływa na długość kominka, przy dachu płaskim 470 mm, przy stromym 320 mm i bariera przeciwśniegowa. Po czwarte, każde przejście przez membranę wymaga taśmy butylowej lub mankietu EPDM, w przeciwnym razie po 2-3 latach ocieplenie zacznie gnić. Po piąte, przegląd raz w roku, najlepiej jesienią, wydłuży żywotność instalacji o kilkanaście lat.

Przed wizytą u dekarza pobierz instrukcję montażową konkretnego producenta pokrycia i kominka. Normy PN-EN 13141-4 oraz wytyczne producenta dachu jednoznacznie wskazują kolejność warstw, rozstaw wkrętów i dopuszczalne kąty montażu. Z tą wiedzą sam ocenisz, czy wykonawca montuje kominek zgodnie z projektem, czy improwizuje na budowie.

FAQ

Czy kominek wentylacyjny może być wspólny dla kuchni i łazienki?

Tak, pod warunkiem że średnica wynosi minimum 150 mm, a pion ma wspomaganie mechaniczne. Wspólny kanał dla kuchni i WC jest częstym rozwiązaniem w domach z rekuperacją.

Jak daleko od komina spalinowego musi stać kominek wentylacyjny?

Minimum 1,5 m od komina na gaz i 3 m od komina na paliwo stałe. Chodzi o to, by spaliny nie cofały się do kanału wentylacyjnego. Niektóre przepisy lokalne zaostrzają te odległości do 5 m.

Czy można łączyć wentylację grawitacyjną z mechaniczną jednym kominkiem?

Nie. Wentylacja hybrydowa wymaga kominka z tłumikiem drgań i klapą zwrotną, inaczej wentylator kanalizacyjny wtłacza powietrze przez kratkę w kuchni. Każdy system ma własny pion i własny kominek.

Czy kominek wentylacyjny musi mieć daszek?

Na dachu z daszkiem. Bez daszku do wlotu wlatuje deszcz, śnieg i owady. Daszek przeciwwietrzny dodatkowo poprawia ciąg o 10-15% przy wietrznej pogodzie.

Ile kosztuje montaż kominka wentylacyjnego?

Robocizna wacha się od 250 do 450 zł za jeden punkt. Materiał (kominek PP, kołnierz, uszczelki, taśmy) to dodatkowe 180-350 zł. Na dach dwuspadowy o powierzchni 100 m² z dwoma kominkami budżet wynosi 900-1600 zł.

Źródła danych: PN-EN 13141-4:2019 (Wentylacja budynków, Badania wyrobów), Warunki techniczne wykonania i odbioru robót dekarskich ITB, instrukcje montażowe producentów pokryć blachodachowych i ceramicznych, dokumentacja techniczna systemów wentylacji dachowej PP. Dane klimatyczne: Polska Norma PN-EN 1991-1-3 (obciążenie śniegiem), Karta klimatyczna stref II-IV.
