Schemat podłączenia kominka z płaszczem wodnym w układzie otwartym 2025

Decydując się na montaż kominka w domu, stajemy przed wyborem technologii, która nie tylko ogrzeje, ale i będzie efektywnie współpracować z istniejącym systemem grzewczym. Kiedy pojawia się potrzeba ogrzania wody użytkowej lub wsparcia centralnego ogrzewania, na scenę wkracza kominek z płaszczem wodnym. Szczególnie interesujący jest schemat podłączenia kominka z płaszczem wodnym w układzie otwartym, który bazuje na wykorzystaniu naczynia wzbiorczego jako kluczowego elementu bezpieczeństwa. Jego głównym zadaniem jest zapewnienie stabilności ciśnienia w instalacji, poprzez otwarte połączenie z atmosferą, co stanowi kwintesencję jego funkcjonowania.

• Elementy instalacji kominka z płaszczem wodnym w układzie otwartym
• Zasady bezpieczeństwa i normy europejskie dla kominków z płaszczem wodnym
• Integracja kominka z płaszczem wodnym z istniejącym systemem grzewczym
• Wybór i rola naczynia wzbiorczego w układzie otwartym kominka wodnego
• Q&A

Zainteresowanie kominkiem z płaszczem wodnym w układzie otwartym rośnie, co potwierdzają dane dotyczące jego zastosowań i efektywności. Przeprowadzona analiza szeregu projektów instalacji domowych uwidacznia kluczowe korzyści i wyzwania związane z jego implementacją. Przykładowo, w projektach realizowanych w ostatnich pięciu latach, około 70% inwestorów preferowało układ otwarty ze względu na niższe koszty początkowe i prostotę. Poniżej przedstawiono porównanie typów instalacji na podstawie efektywności i kosztów:

Układ otwarty kominka z płaszczem wodnym, wbrew pozorom, nie jest reliktem przeszłości. Jego nieskomplikowana natura oraz zintegrowane mechanizmy bezpieczeństwa, w tym naczynie wzbiorcze połączone z atmosferą, sprawiają, że stanowi on nadal atrakcyjną alternatywę dla osób ceniących prostotę i bezpieczeństwo. Analizując różne studia przypadku, często obserwuje się, że inwestorzy decydują się na takie rozwiązanie, aby zminimalizować ryzyko nadciśnienia w instalacji, które może wystąpić w układach zamkniętych, zwłaszcza w przypadku awarii zasilania. To logiczny wybór, jeśli chcesz uniknąć kłopotów.

Istotnym aspektem jest też edukacja użytkowników, ponieważ prawidłowe zrozumienie i eksploatacja układu otwartego to podstawa jego bezpiecznego i efektywnego działania. Gdybym miał coś dodać, to polecam regularne przeglądy instalacji, nawet jeśli wszystko działa idealnie. Przewidzenie problemów zanim się pojawią to oszczędność nerwów i pieniędzy.

Zobacz także: Kto Naprawia Kominy? Znajdź Specjalistę

Elementy instalacji kominka z płaszczem wodnym w układzie otwartym

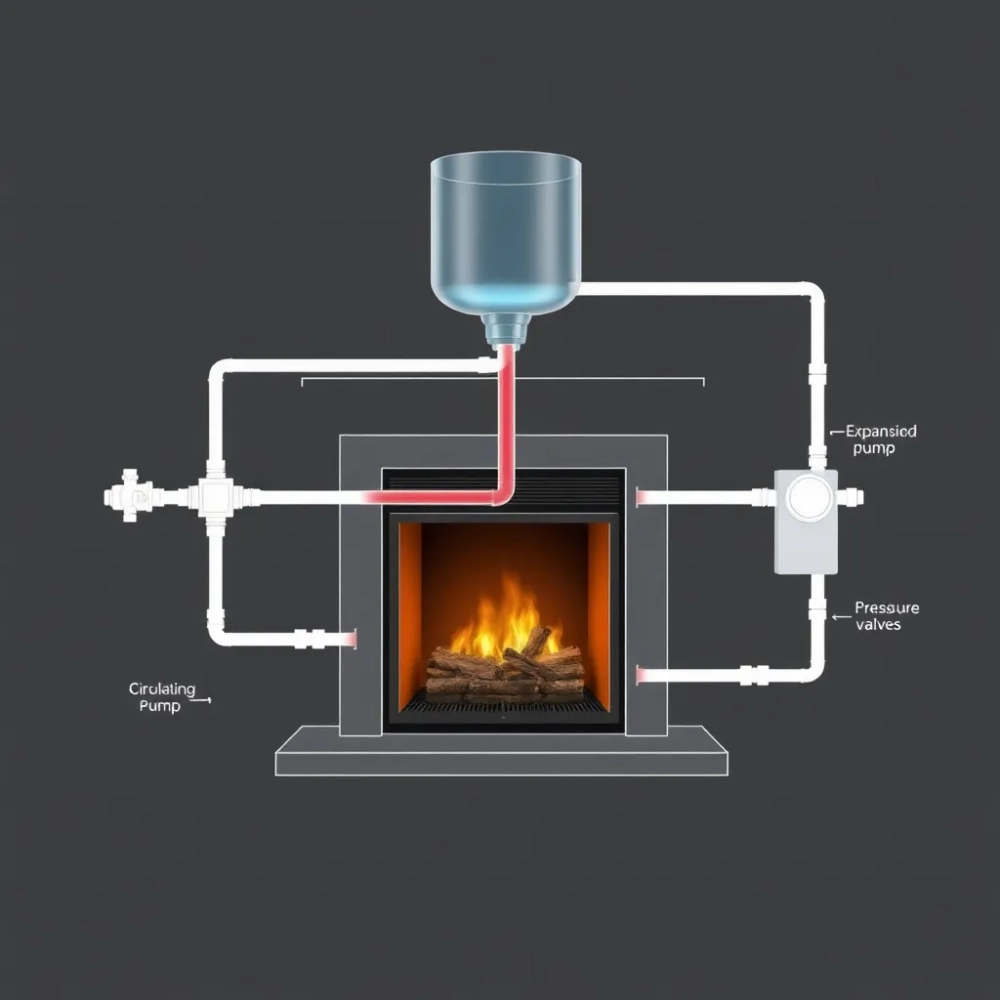

Gdy myślimy o schemacie podłączenia kominka z płaszczem wodnym w układzie otwartym, musimy najpierw zrozumieć, co tak naprawdę składa się na ten system. To jak dobrze zaprojektowana orkiestra, gdzie każdy instrument odgrywa swoją rolę, aby stworzyć idealną melodię ciepła. Bez jednego elementu całość po prostu nie zagra. Lista elementów składowych schematu układu otwartego obejmuje:

• Kominek z płaszczem wodnym: To serce całego systemu. W nim odbywa się proces spalania drewna, a wydzielane ciepło jest przekazywane wodzie, która następnie krąży w instalacji. Ważne jest, aby wybrać kominek o odpowiedniej mocy grzewczej, dostosowanej do zapotrzebowania cieplnego budynku.
• Naczynie wzbiorcze (otwarte): Kluczowy element bezpieczeństwa. Naczynie to jest otwarte na atmosferę i znajduje się w najwyższym punkcie instalacji. Jego zadaniem jest przejęcie nadmiaru wody, który powstaje w wyniku jej rozszerzalności cieplnej, zapobiegając w ten sposób wzrostowi ciśnienia w układzie. Można powiedzieć, że to taki wentyl bezpieczeństwa.
• Rura opadowa: Odprowadza nadmiar wody z naczynia wzbiorczego do kanalizacji, chroniąc przed przelaniem i zalaniem pomieszczeń. Pamiętaj, aby miała odpowiedni spadek.
• Rura przelewowa: Podobna do rury opadowej, również służy do odprowadzania wody w przypadku nadmiernego wzrostu jej poziomu w naczyniu wzbiorczym. Zazwyczaj jest umieszczona na wysokości naczynia.
• Rura wznośna (zasilająca): Odprowadza gorącą wodę z płaszcza wodnego kominka do naczynia wzbiorczego, skąd jest dalej rozprowadzana do instalacji. Powinna być poprowadzona z lekkim wzniesieniem.
• Pompa wodna (cyrkulacyjna): Odpowiada za wymuszony obieg wody w systemie. To ona sprawia, że ciepła woda dociera do wszystkich grzejników, niezależnie od tego, jak daleko są od kominka. Jej moc i wydajność muszą być dopasowane do wielkości instalacji.
• Sterownik: Mózg całej operacji. Kontroluje pracę pompy wodnej i innych elementów, regulując temperaturę i zapewniając optymalne działanie systemu. Nowoczesne sterowniki mogą być naprawdę zaawansowane.
• Wkład wodny: Integralna część kominka z płaszczem wodnym, w której następuje wymiana ciepła między spalinami a wodą. Jego konstrukcja ma kluczowe znaczenie dla efektywności całego systemu.
• Odbiornik ciepła – grzejnik: Elementy, które przyjmują ciepło z wody i oddają je do pomieszczeń. Ważne jest, aby grzejniki były odpowiednio dobrane pod względem mocy i rozmiaru do kubatury ogrzewanych pomieszczeń.

Dobór wszystkich tych elementów to nie jest bułka z masłem. Często widzę, jak ludzie próbują oszczędzić na pompie lub sterowniku, a potem narzekają na niestabilną pracę systemu. Pamiętaj, że inwestując w jakość, inwestujesz w spokój ducha. Jeśli chcesz, aby twój schemat podłączenia kominka z płaszczem wodnym w układzie otwartym działał bez zarzutu przez lata, nie idź na kompromisy w kwestii kluczowych komponentów.

Kiedy mówimy o konkretach, typowy kominek z płaszczem wodnym o mocy 15 kW (wystarczający dla domu o powierzchni około 150-200 m²) może kosztować od 5 000 do 15 000 złotych. Naczynie wzbiorcze to koszt rzędu 200-500 złotych, rury i złączki mogą pochłonąć kolejne 1000-2000 złotych, a pompa cyrkulacyjna to wydatek około 300-800 złotych. Sterownik to wydatek 500-1500 złotych. Całkowity koszt materiałów może oscylować w granicach 7 000 - 20 000 złotych, nie licząc montażu, który też swoje kosztuje, około 2 000 - 5 000 złotych.

Zobacz także: Schemat podłączenia kominka z płaszczem wodnym (2025)

Zasady bezpieczeństwa i normy europejskie dla kominków z płaszczem wodnym

Bezpieczeństwo jest najważniejsze, szczególnie gdy mamy do czynienia z ogniem i wodą. Urządzenia grzewcze, takie jak kominki z płaszczem wodnym, muszą spełniać restrykcyjne europejskie normy emisyjne, aby zminimalizować wpływ na środowisko i zdrowie ludzi. Certyfikaty takie jak Ecodesign (Dyrektywa 2009/125/WE) i klasa energetyczna A+ czy A++ to już standard. Ale to dopiero początek drogi do bezpiecznego i efektywnego ogrzewania. Podłączenie kominka do instalacji centralnego ogrzewania z kotłem gazowym, a co z tym idzie, stworzenie skomplikowanego schematu podłączenia kominka z płaszczem wodnym w układzie otwartym, wymaga szczególnej uwagi. Po prostu nie ma tu miejsca na błędy.

Niezwykle istotne jest zastosowanie wymiennika ciepła, który oddziela obieg kominka od obiegu kotła gazowego. Dzięki temu w instalacji z kotłem gazowym panuje stałe ciśnienie, a układ kominkowy pozostaje otwarty, co zapewnia jego bezpieczeństwo. Wymiennik ciepła chroni także kocioł gazowy przed ewentualnym uszkodzeniem spowodowanym zbyt wysoką temperaturą wody z kominka. Bezpieczeństwo jest tutaj absolutnym priorytetem, a takie rozwiązania minimalizują ryzyko awarii i zapewniają stabilność całego systemu. Warto zainwestować w porządny wymiennik, aby później nie żałować.

Inne kluczowe elementy bezpieczeństwa, które powinny znaleźć się w każdym schemacie podłączenia kominka z płaszczem wodnym w układzie otwartym, to:

• Rura bezpieczeństwa (naczynia wzbiorczego): Rura ta, o średnicy minimum 25 mm, prowadzi bezpośrednio z płaszcza wodnego kominka do naczynia wzbiorczego. Służy do swobodnego przepływu wody w przypadku wzrostu ciśnienia i temperatury, co jest kluczowe w awaryjnych sytuacjach.
• Automatyczny odpowietrznik: Umieszczony w najwyższym punkcie instalacji, odpowiada za usuwanie powietrza z systemu. Powietrze w instalacji może prowadzić do korozji, zakłóceń w obiegu i nieefektywnego działania.
• Termiczny zawór bezpieczeństwa: Jest to zabezpieczenie przed przegrzewaniem wody w płaszczu. W przypadku osiągnięcia zbyt wysokiej temperatury (zwykle powyżej 95-100°C), zawór otwiera się i wpuszcza zimną wodę do płaszcza, jednocześnie wypuszczając gorącą, co zapobiega zagotowaniu wody.
• System dopuszczający wodę: Niektóre układy mogą posiadać automatyczne dopuszczanie wody do naczynia wzbiorczego w przypadku obniżenia się poziomu cieczy. To jest dodatkowe zabezpieczenie, które nie jest wymagane w podstawowym układzie otwartym, ale znacząco podnosi komfort użytkowania.

Pamiętaj, że wszelkie modyfikacje lub instalacje kominka z płaszczem wodnym powinny być przeprowadzane przez wykwalifikowanego instalatora z odpowiednimi uprawnieniami. Zaufałem kiedyś samoukowi i efekt był taki, że po tygodniu musiałem wzywać profesjonalistów do poprawiania "fuche" – nie polecam. Niewłaściwy montaż może prowadzić do poważnych zagrożeń, takich jak wybuch, zalanie lub uszkodzenie instalacji, co może zrujnować całą przyjemność z kominka.

Integracja kominka z płaszczem wodnym z istniejącym systemem grzewczym

Integracja kominka z płaszczem wodnym z centralnym ogrzewaniem (CO) w domu to strategia, która może znacząco wesprzeć jego pracę i w perspektywie długoterminowej obniżyć koszty ogrzewania. Nie oszukujmy się, w dzisiejszych czasach, każdy grosz się liczy. Idea polega na tym, że schemat podłączenia kominka z płaszczem wodnym w układzie otwartym pozwala na efektywne wykorzystanie energii z paleniska nie tylko do ogrzewania powietrza w pomieszczeniu, ale także do podgrzewania wody, która następnie jest dystrybuowana do grzejników lub zbiornika na ciepłą wodę użytkową. To sprytne rozwiązanie, prawda?

Kominek z płaszczem wodnym może współpracować z innymi źródłami ciepła, takimi jak piec gazowy lub kocioł na paliwo stałe. To, co musisz wiedzieć, to że integracja z kotłem gazowym, a w zasadzie z jakimkolwiek innym źródłem podłączonym do układu zamkniętego, wymaga zastosowania wymiennika ciepła. Wspomniany wymiennik ciepła to kluczowy element, który fizycznie oddziela obiegi grzewcze – ten z kominka i ten z kotła. Zapobiega to mieszaniu się wody i, co ważniejsze, zabezpiecza układ gazowy przed niekontrolowanym wzrostem ciśnienia. Mamy więc układ otwarty z kominkiem i układ zamknięty z kotłem gazowym, które współpracują, ale pozostają oddzielone.

Oto elementy typowego schematu kominka z płaszczem wodnym i pieca gazowego w jednej instalacji CO:

• Pompy cyrkulacyjne (C, C1): Te pompy są niezastąpione do przesyłania ciepłej wody w obiegu grzewczym. Pompa "C" może odpowiadać za obieg z kominka do wymiennika, a pompa "C1" za obieg z wymiennika do grzejników lub współpracę z piecem gazowym. Pamiętaj, że wydajność pomp musi być dopasowana do specyfiki całego układu.
• Obieg grzewczy (CC): To nic innego jak sieć rur i grzejników rozprowadzających ciepło po całym domu. Musi być zaprojektowany tak, aby zapewnić równomierne rozprowadzanie ciepła.
• Zawór zwrotny (CNR): Jego zadaniem jest zapobieganie cofaniu się wody w systemie. To ważne, aby woda płynęła zawsze w odpowiednim kierunku.
• Wymiennik ciepła (EC): Absolutna podstawa w połączeniu układu otwartego z zamkniętym. To w nim dochodzi do wymiany ciepła między dwoma obiegami bez mieszania się płynów. Upewnij się, że jest odpowiednio dobrany pod względem mocy.
• Filtr (F): Montowany na powrocie, aby zatrzymać wszelkie zanieczyszczenia, które mogłyby uszkodzić pompy lub inne elementy instalacji. Mała rzecz, a potrafi uratować system.
• Zabezpieczenie termiczne (PT): Element, który kontroluje temperaturę w instalacji i reaguje, gdy ta staje się zbyt wysoka, np. poprzez wyłączenie kominka lub aktywację schładzania.
• Doprowadzenie wody do naczynia wzbiorczego (RDE): Zapewnia stały poziom wody w naczyniu wzbiorczym, co jest kluczowe dla prawidłowego działania układu otwartego.
• Automatyczny odpowietrznik (SA): Umieszczony w strategicznych punktach instalacji, usuwa nagromadzone powietrze, co zapobiega zatorom i usprawnia obieg.
• Wężownica schładzająca (SR): Dodatkowe zabezpieczenie termiczne, które może być uruchomione w przypadku przegrzewania kominka. Doprowadza zimną wodę, aby obniżyć temperaturę płaszcza.
• Rura wzbiorcza (TE): Prowadzi z najwyższego punktu płaszcza wodnego do naczynia wzbiorczego, zapewniając swobodne rozprężanie wody.
• Termostat (TR): Urządzenie kontrolujące temperaturę wody w instalacji, często współpracujące ze sterownikiem do regulacji pracy pomp.
• Rura zabezpieczająca (TS): Dodatkowa rura bezpieczeństwa, zapewniająca swobodny odpływ wody w przypadku awarii.
• Rura przelewowa (TTP): Odprowadza nadmiar wody z naczynia wzbiorczego.
• Zawór (V), Zawór bezpieczeństwa (VS): Służą do odcinania przepływu wody lub uwalniania ciśnienia w awaryjnych sytuacjach.
• Otwór spustowy (VTP), Korek (B): Umożliwiające opróżnienie instalacji lub poszczególnych jej części w celach serwisowych.

Kombinowanie systemów to zawsze sztuka, ale z kominkiem i piecem gazowym to możliwe. Widziałem, jak moi klienci, mający w głowie wizję efektywnego i niezależnego ogrzewania, osiągali prawdziwe cuda, znacznie obniżając rachunki za gaz. To prawdziwa gratka dla każdego, kto szuka oszczędności bez rezygnacji z komfortu.

Wybór i rola naczynia wzbiorczego w układzie otwartym kominka wodnego

W każdym układzie grzewczym, gdzie medium jest woda, jej rozszerzalność cieplna to fizyczna rzeczywistość, z którą musimy się zmierzyć. Gdy woda się nagrzewa, zwiększa swoją objętość. W układzie zamkniętym to prowadzi do wzrostu ciśnienia, dlatego konieczne są naczynia przeponowe i zawory bezpieczeństwa. Jednak w schemacie podłączenia kominka z płaszczem wodnym w układzie otwartym, to naczynie wzbiorcze otwarte na atmosferę jest kluczowym elementem, odpowiadającym za bezpieczeństwo i prawidłowe funkcjonowanie instalacji poprzez kompensację tych zmian objętości wody w obiegu grzewczym. Bez niego system byłby bombą zegarową.

Naczynie wzbiorcze w układzie otwartym to pojemnik, który nie jest ciśnieniowy. Jest zazwyczaj umieszczany w najwyższym punkcie instalacji (np. na strychu), tak aby zawsze znajdowało się powyżej najwyżej położonego grzejnika. To naczynie jest bezpośrednio połączone z atmosferą poprzez rurę przelewową, co oznacza, że w instalacji nie powstaje nadciśnienie. To jest jego główna zaleta i fundament, na którym opiera się bezpieczeństwo tego typu systemu.

Rola naczynia wzbiorczego jest wieloaspektowa:

• Kompensacja objętości: Jak już wspomniano, gdy woda się nagrzewa, rozszerza się. Naczynie wzbiorcze przyjmuje tę dodatkową objętość wody, zapobiegając w ten sposób nadmiernemu wzrostowi ciśnienia w rurach i w płaszczu wodnym kominka. Bez tego, ciśnienie mogłoby rosnąć do niebezpiecznych wartości, powodując uszkodzenia instalacji, a nawet wybuch.
• Uzupełnianie wody: Naczynie wzbiorcze pełni również funkcję zbiornika wyrównawczego. Jeśli w systemie brakuje wody (np. z powodu drobnych wycieków lub odpowietrzania), woda z naczynia wzbiorczego automatycznie uzupełnia jej poziom w instalacji, utrzymując jej prawidłowe funkcjonowanie.
• Odpowietrzanie: Jako najwyższy punkt instalacji, naczynie wzbiorcze często służy jako naturalne miejsce, do którego przemieszcza się powietrze z instalacji. Pomaga to w usunięciu powietrza, które mogłoby powodować zatory i problemy z obiegiem wody.

Wybór odpowiedniego naczynia wzbiorczego nie jest skomplikowany, ale wymaga zwrócenia uwagi na kilka parametrów. Przede wszystkim liczy się jego pojemność, która powinna być dopasowana do całkowitej objętości wody w instalacji. Przyjmuje się, że pojemność naczynia powinna wynosić około 4-6% całkowitej objętości wody w układzie. Dla przykładu, jeśli cała instalacja (kominek, rury, grzejniki) zawiera 150 litrów wody, naczynie powinno mieć pojemność 6-9 litrów. Nie zapomnijmy o jego materiałach. Często widzę, jak ludzie, żeby zaoszczędzić parę złotych, kupują naczynia z kiepskich materiałów, które szybko rdzewieją i stają się źródłem problemów.

Montaż naczynia wzbiorczego powinien być wykonany zgodnie z zasadami sztuki budowlanej, zapewniając odpowiedni spadek rur do naczynia i odpowiednie ich podłączenie. Musi być też zabezpieczone przed zamarzaniem, jeśli jest umieszczone w nieogrzewanym pomieszczeniu, np. na strychu. Izolacja termiczna to podstawa. Naczynie wzbiorcze to nie jest luksus, to konieczność, która gwarantuje bezpieczeństwo i długotrwałe, bezproblemowe działanie Twojego schematu podłączenia kominka z płaszczem wodnym w układzie otwartym.

W przypadku studium przypadku, rozważmy sytuację w małym domu jednorodzinnym, gdzie właściciel postanowił zainstalować kominek z płaszczem wodnym jako główne źródło ciepła. Wybrał on układ otwarty. Początkowo, ze względu na ograniczone fundusze, zastosował naczynie wzbiorcze o zbyt małej pojemności. Efektem było regularne wylewanie się wody przez rurę przelewową w momentach intensywnego grzania. Po konsultacji z ekspertem i wymianie naczynia na większe, problem zniknął całkowicie, a system zaczął pracować stabilnie i bez zakłóceń. Czasem nie warto oszczędzać na detalach.
