Kominek z płaszczem wodnym LUCY 12 kW – wymiary i pełna specyfikacja

Wymiary kominka z płaszczem wodnym to pierwszy parametr, który trzeba zweryfikować przed zakupem, bo decyduje o trzech rzeczach jednocześnie: czy urządzenie zmieści się w zaplanowanej wnęce, czy zmieści się w nim polano odpowiedniej długości i czy zmieści się w nim zapas mocy dopasowany do metrażu domu. Wkład kominkowy z płaszczem wodnym 12 kW ze stosunkowo kompaktowej serii LUCY trafia w segment, w którym większość inwestorów szuka kompromisu pomiędzy ograniczonym metrażem salonu a realną potrzebą grzewczą budynku 100-180 m², więc jego geometria wymaga osobnego rozwinięcia zamiast suchego przepisywania katalogu.

• Parametry techniczne wkładu kominkowego LUCY 12 kW
• Porównanie wymiarów kominków LUCY 12, 18 i 24 kW
• Wymiary a zapotrzebowanie na ciepło dobór do metrażu
• Wymagania montażowe kominka z płaszczem wodnym 12 kW

Parametry techniczne wkładu kominkowego LUCY 12 kW

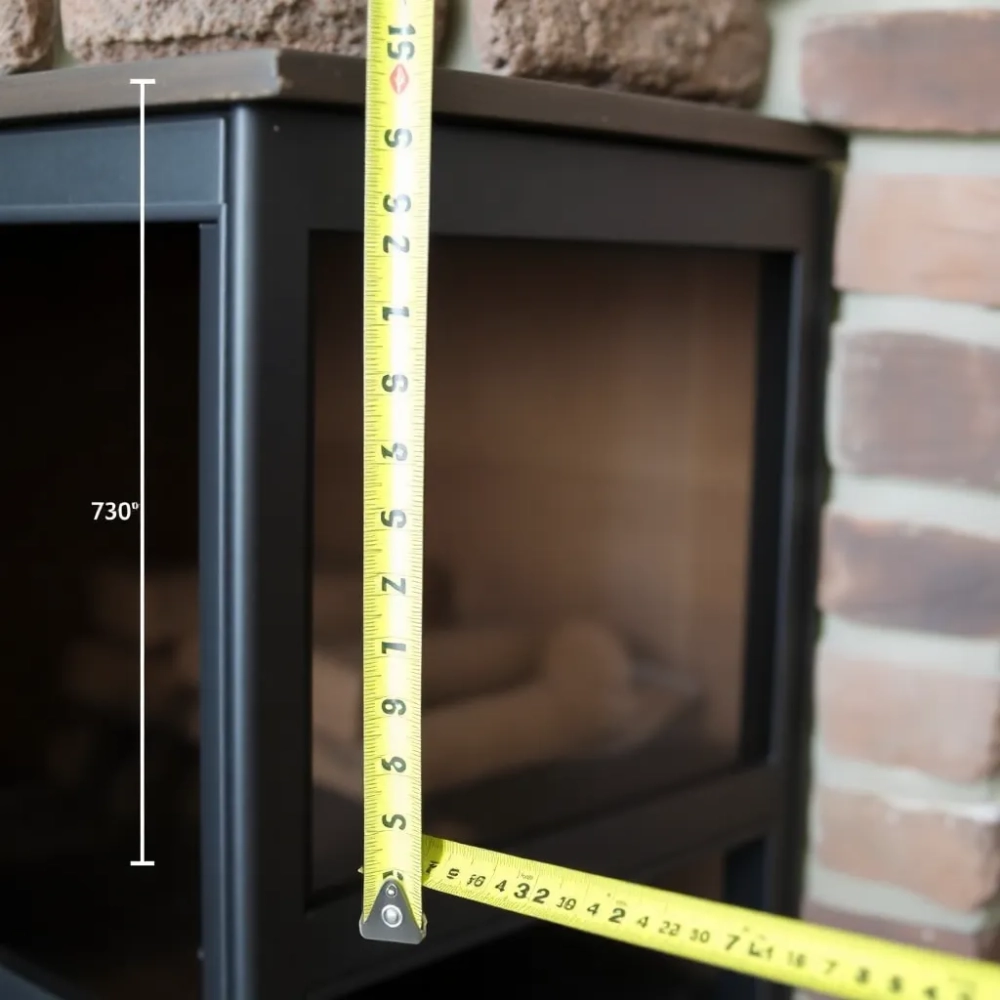

Szerokość korpusu wynosi 67,6 cm, wysokość 138,4 cm, a głębokość 40,7 cm. Taki obrys pozwala osadzić wkład w zabudowie o standardowej głębokości 45-50 cm bez konieczności powiększania wnęki w ścianie nośnej.

Korpus waży 215 kg, więc wylewka pod kominkiem musi przenosić obciążenie punktowe rzędu 1,1-1,3 kg na cm². Przy lżejszych stropach drewnianych konieczne jest wzmocnienie konstrukcji belką stalową lub płytą rozkładającą ciężar.

Pojemność wodna płaszcza wynosi 35 litrów. Ta objętość działa jak mini-bufor cieplny, dzięki czemu kominek oddaje ciepło do instalacji jeszcze przez 2-3 godziny po wygaśnięciu ostatniego polana, zanim temperatura wody spadnie poniżej progu użyteczności.

Średnica czopucha to 200 mm, a więc standard pasujący do większości kominów ceramicznych i stalowych projektowanych pod wkłady wodne. Ciąg kominowy musi mieścić się w zakresie 10-14 Pa przy temperaturze spalin 280-320°C.

Wkład kominkowy z płaszczem wodnym 12 kW o takiej masie i pojemności plasuje się w dolnej strefie segmentu wodnego. Modele 18 i 24 kW są fizycznie większe o 8-14 cm na szerokości i cięższe o 60-90 kg, ponieważ większa moc wymaga proporcjonalnie większej komory spalania i grubszej ścianki płaszcza.

Porównanie wymiarów kominków LUCY 12, 18 i 24 kW

Różnica w obrysie między LUCY 12 a LUCY 18 wynosi około 9 cm szerokości i 5 cm głębokości, ale moc rośnie o 50%. To matematyczna konsekwencja prawa proporcjonalności powierzchni wymiany ciepła do mocy. Im większy ogień, tym większa powierzchnia paleniska, a tym samym większy gabaryt korpusu.

Cena za metr kwadratowy ogrzewanej powierzchni spada wraz z rosnącą mocą, ponieważ koszt samego wkładu rozkłada się na większą liczbę metrów. Ale LUCY 24 kW nie zmieści się w wąskiej zabudowie, w której LUCY 12 staje bez problemu.

Wymiary a zapotrzebowanie na ciepło dobór do metrażu

Reguła projektowa mówi, że dom energooszczędny o powierzchni 100-150 m² potrzebuje od 6 do 10 kW mocy grzewczej przy temperaturze zewnętrznej -20°C. LUCY 12 kW z zapasem pokrywa ten zakres, ale z dwoma zastrzeżeniami.

Po pierwsze, izolacja musi spełniać współczynnik przenikania ciepła ścian U ≤ 0,20 W/(m²·K), bo przy starszych budynkach z U = 0,40 W/(m²·K) strata ciepła rośnie dwukrotnie i nominalne 12 kW zaczyna brakować w mroźne noce.

Po drugie, kominek wodny współpracuje z buforem o pojemności 500-1000 litrów. Bez zbiornika akumulacyjnego woda w obiegu szybko się przegrzewa, sterownik zamyka dopływ powietrza i sprawność spada o 8-12 punktów procentowych w stosunku do deklarowanej.

Przy powierzchni 150 m² i sezonie trwającym 220 dni zużycie sezonowanego drewna liściastego wynosi orientacyjnie 6-8 m³. To daje koszt rzędu 2400-3200 zł rocznie przy cenie 350-400 zł za metr sześcienny złożony w szczapy. Dla porównania ogrzewanie gazem ziemnym w tej samej kubaturze to wydatek około 4500-6000 zł, a pompą ciepła 3000-4200 zł przy taryfie G11.

Wyliczenie opłaca się zweryfikować po pierwszym sezonie, mierząc faktyczną masę spalonego drewna, a nie polegać wyłącznie na szacunkach katalogowych. Różnica między teorią a praktyką sięga nawet 20% w zależności od wilgotności drewna i intensywności palenia.

Wymagania montażowe kominka z płaszczem wodnym 12 kW

Regulowane nóżki w zakresie 4-8 cm pozwalają zniwelować nierówności posadzki do 2% bez konieczności szlifowania wylewki. Poziomowanie trzeba wykonać precyzyjnie, bo nawet milimetrowe przechylenie powoduje nierównomierne odparowanie wody w płaszczu i lokalne przegrzewanie ścianki.

Wylot spalin jest obrotowy w zakresie 360°, więc przewód dymowy można skierować do komina z dowolnej strony bez stosowania kolanek. Kolano 90° zmniejsza ciąg kominowy o około 20-25%, natomiast obrotowy adapter utrzymuje go na poziomie strat poniżej 5%.

Komin musi zapewniać ciąg 10-14 Pa i być wyłożony wkładem ceramicznym lub stalowym żaroodpornym. Średnica wewnętrzna przewodu kominowego powinna wynosić 200-250 mm, a wysokość użyteczna od wylotu spalin do wierzchu komina minimum 5 metrów dla zapewnienia właściwego ciągu grawitacyjnego.

• Wlot powietrza zewnętrznego Ø 125 mm z możliwością podłączenia rury aluminiowej elastycznej
• Zawór bezpieczeństwa 2 bar na powrocie z instalacji
• Naczynie wzbiorcze otwarte lub zamknięte o pojemności minimum 35 litrów
• Pompa obiegowa o wydajności dopasowanej do oporów instalacji
• Zawór termostatyczny mieszający zapobiegający kondensacji w kominie

Minimalna odległość boków wkładu od ściany palnej to 20 cm, a od ściany niepalnej 5 cm. Podłoga przed drzwiczkami kominka musi być zabezpieczona pasem materiału niepalnego o szerokości 50 cm wychodzącym 30 cm poza krawędzie szyby, zgodnie z wymogami normy PN-EN 13229.

Nie podłączaj kominka do instalacji bez zaworu mieszającego i bufora, nawet jeśli teoretycznie zamykasz obieg w najcieplejsze dni. Skok temperatury wody na powrocie powyżej 60°C powoduje szok termiczny spoin płaszcza i mikropęknięcia, które po dwóch sezonach ujawniają się jako nieszczelność.

Maksymalne ciśnienie robocze płaszcza wynosi 2 bar. Większość domowych instalacji CO pracuje w zakresie 1,2-1,5 bar, więc jest duży margines bezpieczeństwa. Układ musi jednak być wyposażony w zawór bezpieczeństwa membranowy o ciśnieniu otwarcia dokładnie 2 bar, bez możliwości regulacji.

Dolot powietrza zewnętrznego fi 125 mm umożliwia pracę w budynku z rekuperacją lub w domu pasywnym. Bez tego doprowadzenia kominek zasysa powietrze z salonu, co w dobrze uszczelnionym budynku prowadzi do podciśnienia i cofania się spalin.

Polana o maksymalnej długości 50 cm mieszczą się w komorze swobodnie, co odpowiada standardowej długości rżniętego drewna kominkowego sprzedawanego w składach opałowych. Dłuższe kawałki utrudniają ułożenie wsadu i ograniczają przepływ powietrza pierwotnego.

Paliwo i parametry spalania

Kominek jest przystosowany do sezonowanego drewna liściastego o wilgotności nieprzekraczającej 20%. Drewno o wilgotności 30% obniża sprawność o 10-15 punktów procentowych, ponieważ energia zostaje zużyta na odparowanie wody zamiast na grzanie wody w płaszczu.

Sosna i świerk nadają się wyłącznie jako rozpałka ze względu na wysoką żywiczność i tendencję do iskrzenia. Żywica osadza się na szybie w postaci ciemnego nalotu i zwiększa częstotliwość czyszczenia.

Temperatura spalin na wylocie z czopucha wynosi 280°C, co przy sprawności 82% oznacza, że 18% energii ucieka z dymem. Taki poziom jest zgodny z wymogami certyfikatu Ekoprojekt i normy BImSchV 2 obowiązujących od 2022 roku.

Certyfikaty i bezpieczeństwo użytkowania

• Ekoprojekt (Ecodesign 2022) potwierdza emisję pyłu poniżej 40 mg/m³ i CO poniżej 1250 mg/m³, co pozwala legalnie użytkować wkład w strefach ochrony powietrza
• BImSchV 2 spełnia niemieckie wymogi emisji i sprawności dla urządzeń na drewno, jeden z najbardziej wymagających standardów w Europie
• Klasa energetyczna A informuje o sprawności powyżej 80%, klasyfikacja obowiązująca od 2018 roku
• Spawy w osłonie argonu gwarantują brak utlenienia ścianki spoiny, co eliminuje ryzyko korozji międzykrystalicznej
• Stal laserowo cięta CNC zapewnia tolerancję wymiarową ±0,5 mm, niezbędną przy precyzyjnym spasowaniu płaszcza wodnego z korpusem

Wkład nie spełnia wymogów normy 7Verte, która obowiązuje wyłącznie w kilku regionach Francji. W pozostałych krajach Unii Europejskiej, w tym w Polsce, certyfikat Ekoprojekt i BImSchV 2 w zupełności wystarczają do legalnej instalacji i eksploatacji.

Technologie wpływające na codzienną eksploatację

Płaszcz wodny wzmocniony jest szpilkami kotwiczącymi o średnicy 6 mm rozmieszczonymi co 12 cm. Szpilki przejmują naprężenia termiczne powstające przy różnicy temperatur między wewnętrzną stroną płaszcza a wodą, zapobiegając odkształceniom pęcherzowym ścianki.

Wyłożenie komory spalania materiałem Acumotte o grubości 3 cm akumuluje ciepło i oddaje je do pomieszczenia przez kilka godzin po zakończeniu palenia. Materiał ma gęstość 2200 kg/m³ i przewodność cieplną 1,8 W/(m·K), co daje pojemność cieplną ścianki rzędu 1,2 MJ na każdy metr kwadratowy powierzchni.

System dwóch deflektorów i potrójnego dopowietrzenia pierwotnego, wtórnego i szczelinowego kieruje strumień powietrza w taki sposób, że spaliny przebywają w komorze dłużej i ulegają dopaleniu. Efektem jest niższa emisja cząstek stałych i wyższa temperatura płomienia przy mniejszym zużyciu drewna.

Kurtyna powietrzna nad szybą tworzy barierę z zimnego powietrza, która zapobiega osadzaniu się sadzy. Szyba żaroodporna typu glass wytrzymuje temperaturę do 800°C, a perforowana klamka pozostaje chłodna dzięki minimalnej powierzchni styku z rozgrzanym korpusem.

Gwarancja i program ochrony

Program Pewni jakości wydłuża gwarancję do 10 lat pod dwoma warunkami: rejestracja zakupu w ciągu 90 dni od daty na fakturze oraz montaż przez instalatora z uprawnieniami potwierdzonymi numerem certyfikatu.

Zakres ochrony obejmuje komorę spalania i wymiennik, czyli najdroższe elementy wkładu. Szyba, uszczelki i elementy eksploatacyjne podlegają standardowej gwarancji producenta.

Dla kogo ten model jest optymalnym wyborem

Właściciel domu o powierzchni 100-180 m² z instalacją CO wyposażoną w bufor. Inwestor szukający alternatywy dla gazu ziemnego lub pelletu, który dysponuje dostępem do sezonowanego drewna liściastego w rozsądnej cenie.

Użytkownik domu pasywnego lub energooszczędnego, w którym nominalne 12 kW w zupełności wystarcza na pokrycie strat cieplnych. Właściciel salonu z wnęką o szerokości od 75 cm wzwyż, w której LUCY 12 staje bez konieczności powiększania otworu.

Osoba ceniąca efekt wizualny ognia i jednocześnie oczekująca realnego wkładu grzewczego do domu, a nie dekoracyjnej atrapy, która grzeje wyłącznie powietrze w pokoju.

Checklist przed zakupem kominka z płaszczem wodnym

• Metraż domu i roczne zapotrzebowanie na ciepło w kWh
• Wymiary wnęki w salonie z zapasem 5 cm z każdej strony
• Typ komina, jego średnica wewnętrzna i ciąg w Pa
• Miejsce na bufor ciepłej wody o pojemności 500-1000 litrów
• Dostęp do instalatora z uprawnieniami do urządzeń wodnych
• Źródło sezonowanego drewna liściastego w odległości do 50 km
• Sprawdzenie nośności stropu w miejscu montażu
• Planowana lokalizacja dolotu powietrza zewnętrznego fi 125 mm

Koszt sezonu grzewczego przy LUCY 12 kW w domu 150 m² to wydatek rzędu 2400-3200 zł na drewnie. Przy obecnym poziomie cen gazu, oleju opałowego i pelletu kominek wodny zwraca różnicę inwestycyjną w ciągu 4-6 lat, a po tym okresie każdy sezon przynosi już realną oszczędność w porównaniu z konwencjonalnymi paliwami.

Wymiary kominka z płaszczem wodnym to nie tylko kwestia fizycznego dopasowania do wnęki. Szerokość 67,6 cm i głębokość 40,7 cm determinują, ile ciepła urządzenie odda do instalacji przy jednorazowym wsadzie 2,5 kg drewna, jak szybko nagrzeje się płaszcz o pojemności 35 litrów i czy zmieścisz się z kominem w istniejącej zabudowie. Te trzy liczby rozstrzygają o wyborze bardziej niż jakakolwiek reklama producenta.
