Kominek narożny konwekcyjny – wymiary i rzut, które musisz znać

Masz przed sobą salon, w którym chcesz postawić kominek, ale podłoga w narożniku wydaje się za ciasna, a ściany mogą nie wytrzymać żaru. Dokładnie w takim momencie zaczyna się prawdziwa inwestycja: od wymiarów rzutu, przez odległości od materiałów palnych, po nośność stropu. Każdy centymetr ma znaczenie, bo kominek to nie obraz na ścianie, lecz urządzenie grzewcze pracujące w temperaturach sięgających 400 °C w komorze spalania.

• Wymiary kominka narożnego konwekcyjnego krok po kroku
• Jak czytać rzut kominka narożnego konwekcyjnego
• Dobór mocy i wydajności do wielkości salonu
• Bezpieczne odległości i wymagania montażowe
• Kiedy kominek narożny konwekcyjny to zły wybór
• Kominek narożny kontra alternatywy
• Konserwacja i codzienna eksploatacja
• Najczęstsze pytania inwestorów
• Wymiary rzutu na konkretnym przykładzie

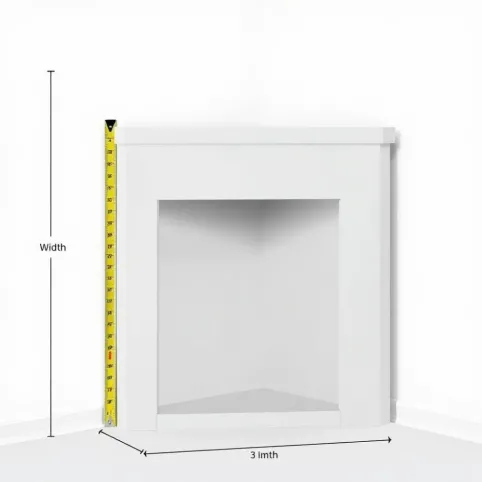

Wymiary kominka narożnego konwekcyjnego krok po kroku

Rzut kominka to widok z góry, czyli płaszczyzna, którą kominek zajmuje na podłodze. W przypadku narożnego modelu ta płaszczyzna przypomina trójkąt lub trapez, bo zabudowa dosuwa się do dwóch prostopadłych ścian. Wymiary zewnętrzne rzutu wyznacza nie sam wkład, lecz obudowa wraz z kratkami konwekcyjnymi.

Wkład kominkowy narożny ma zazwyczaj szerokość 600-900 mm i głębokość 400-550 mm. Do tego dochodzi grubość izolacji z wełny mineralnej lub płyt krzemianowo-wapniowych, która wynosi od 30 mm do 50 mm na każdą stronę stykającą się z materiałem palnym. Po dodaniu dylatacji 5-10 mm i samej obudowy z kamienia, cegły szamotowej lub płyt gipsowo-kartonowych na stelażu, całkowity obrys rośnie o 150-250 mm względem wkładu.

Wysokość konstrukcji rzadko przekracza 2200 mm w stropach mieszkalnych, a minimalna zależy od wymiaru czynnej szyby oraz wymogów komina. Kominek narożny konwekcyjny do salonu o wysokości 2,5 m najczęściej mierzy więc od 1800 mm do 2100 mm w gotowej zabudowie, licząc od poziomu czystej podłogi.

Warto spisać wymiary w trzech kolumnach: szerokość frontu wzdłuż jednej ściany, szerokość boku wzdłuż drugiej ściany oraz głębokość wkładu razem z drzwiczkami otwieranymi do czyszczenia. Dzięki temu unikniesz sytuacji, w której uchwyt drzwiczek nachodzi na listwę przypodłogową po otwarciu, a to błąd kosztujący nawet kilkaset złotych przeróbek.

Ciężar konstrukcji też wchodzi do bilansu. Sam wkład żeliwny waży 120-180 kg, a kompletna zabudowa z kamienia naturalnego, na przykład marmuru lub piaskowca, potrafi dołożyć kolejne 200-400 kg. Strop w typowym mieszkaniu pozwala na obciążenie użytkowe 150-200 kg/m², dlatego cięższe realizacje wymagają konsultacji z konstruktorem.

Jak czytać rzut kominka narożnego konwekcyjnego

Rzut architektoniczny kominka różni się od rzutu instalacyjnego. Ten pierwszy pokazuje zabudowę widzianą z góry wraz z kratkami wlotu i wylotu powietrza. Drugi to schemat podłączenia do komina oraz systemu DGP, jeśli go przewidziano. Na prawidłowym rzucie pojawia się os symmetrii wkładu, środek wylotu spalin oraz minimalne odstępy od ścian palnych.

Średnica wylotu spalin to jeden z najważniejszych punktów na rzucie. Standardy europejskie oferują fi 150, fi 180 i fi 200 mm, a każdy milimetr rozbieżności z kominem oznacza konieczność zastosowania redukcji albo adaptera. Zły dobór średnicy obniża ciąg kominowy i powoduje cofanie się dymu do pomieszczenia przy rozpalaniu.

Kratka dolna, oznaczana czasem jako „czerpnia", odpowiada za pobór zimnego powietrza z pomieszczenia. Jej powierzchnia czynna wynosi zwykle 300-600 cm², a jej lokalizacja musi pozostawać odsłonięta po zakończeniu zabudowy. Zasłonięcie kratki meblem, zasłoną czy dywanem blokuje konwekcję i obniża moc grzewczą nawet o 30 %.

Kratka górna działa odwrotnie: wypycha ogrzane powietrze z powrotem do salonu. Jej pole przekroju wyznacza producent wkładu, ale typowy przedział to 400-800 cm². Rozmieszczenie kratki powyżej 1600 mm od podłogi daje najlepszy efekt dystrybucji ciepła, bo ciepłe powietrze zdąży się wymieszać zanim osiądzie przy suficie.

Na rzucie zaznacza się także strefę ochronną przed promieniowaniem i iskrami. Według normy PN-EN 13229 odległość szyby od materiału palnego bez osłony to minimum 800 mm, a z osłoną z blachy aluminiowej lub szkła ceramicznego, można ją zmniejszyć do 400 mm. Te wartości nie są sugestią, lecz wymogiem bezpieczeństwa pożarowego.

Dobór mocy i wydajności do wielkości salonu

Moc nominalna kominka konwekcyjnego wynosi najczęściej od 6 kW do 14 kW. Przyjmij prostą regułę: 1 kW mocy grzewczej przypada na 10 m² powierzchni przy standardowej wysokości 2,5 m i dobrej izolacji budynku. Jeśli salon ma 30 m², wystarczy wkład o mocy 7-8 kW; przy 40 m² sięgnij po 10 kW, a przy 50 m² rozważ model 12-14 kW.

Sprawność kominka konwekcyjnego oscyluje w granicach 75-85 %. To mniej niż w przypadku kominków akumulacyjnych (nawet 90 %), ale w zamian zyskujesz szybkie nagrzewanie pomieszczenia: już po 15-20 minutach od rozpalenia odczujesz wyraźny wzrost temperatury. Konwekcja działa tu na prostej zasadzie fizyki: zimne powietrze jest gęstsze i opada, a nagrzane unosi się ku górze. Kominek wymusza ten obieg przez kanały w obudowie.

Zużycie drewna przy nominalnym obciążeniu to około 2,5-3,5 kg/h dla wkładu 10 kW. Czas pracy na jednym załadunku sięga 2-3 godzin, co wystarcza na spokojny wieczór. Drewno sezonowane poniżej 20 % wilgotności spala się czyściej i nie powoduje nadmiernego osadzania sadzy w kominie, co potwierdza norma DIN 51731.

Regulacja dopływu powietrza wpływa bezpośrednio na sprawność i emisję cząstek stałych. Większość nowoczesnych wkładów posiada automatyczny regulator ciągu lub przepustnicę sterowaną ręcznie. Po przekręceniu przepustnicy na pozycję „praca" ograniczasz dopływ powietrza pierwotnego i przechodzisz w tryb spalania wtórnego, w którym dopalają się gazy drzewne, a emisja CO spada.

Bezpieczne odległości i wymagania montażowe

Przepisy budowlane traktują kominek jak lokalne źródło ciepła na paliwo stałe. Zgodnie z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, palenisko na drewno wymaga własnego, dedykowanego kanału dymowego. Podłączenie dwóch urządzeń do jednego komina jest niezgodne z prawem, chyba że kanał zwymiarowano według PN-EN 13384-1.

Odległość wkładu od ściany palnej, na przykład z karton-gipsu na stelażu, wynosi minimum 50 mm, jeśli przegroda ma własną izolację z wełny mineralnej. Bez izolacji granica przesuwa się do 100 mm, a od nieosłoniętej drewnianej ściany trzeba zachować nawet 400-800 mm. W praktyce projektanci stosują płyty krzemianowo-wapniowe o grubości 30-40 mm jako barierę termiczną.

Podłoga pod kominkiem musi być niepalna na powierzchni co najmniej 500 mm przed frontem i 300 mm po bokach. Jeśli strop wykończono panelami drewnianymi, wymagana jest płyta podkładowa z blachy stalowej o grubości minimum 1 mm lub szkła hartowanego. Podkład chroni jednocześnie przed iskrami wypadającymi przy otwieraniu drzwiczek.

Wentylacja nawiewna to osobny temat, który wiele osób pomija. Kominek pobiera powietrze do spalania z pomieszczenia, więc w szczelnym domu potrzebna jest dodatkowa kratka nawiewna o przekroju co najmniej 200 cm² w pobliżu podłogi albo kanał doprowadzający powietrze z zewnątrz bezpośrednio do wkładu. Bez tego rozwiązania może powstać podciśnienie, a komin zacznie „ciągnąć" w złą stronę.

Montaż kominka narożnego konwekcyjnego powinien wykonać instalator z uprawnieniami w zakresie systemów grzewczych, zgodnie z normą PN-EN 13229. Samodzielne podłączenie do komina grozi utratą gwarancji, odmową ubezpieczenia budynku w razie pożaru, a w najgorszym wypadku zatruciem tlenkiem węgla.

Komin systemowy ceramiczny ma obecnie najlepszą opinię wśród kominiarzy, bo jego trójwarstwowa budowa (rura ceramiczna, izolacja, pustka wentylowana) utrzymuje stabilny ciąg nawet przy minusowych temperaturach. Alternatywą pozostaje komin stalowy dwuścienny, lżejszy i łatwiejszy w montażu, ale droższy w przeliczeniu na metr bieżący. Ceglane kanały dymowe w starszych domach wymagają zwykle włożenia wkładu z stali kwasoodpornej, zwanego popularnie „turbo-kominem".

Kiedy kominek narożny konwekcyjny to zły wybór

Konwekcja sprawdza się tam, gdzie potrzebujesz szybkiego efektu grzewczego w ciągu godziny lub dwóch. Nie sprawdzi się w domu pasywnym, w którym moc grzewcza 7-10 kW oznacza przegrzewanie po jednej sesji palenia. W takich realizacjach stosuje się wkłady akumulacyjne z dużą masą szamotu, oddające ciepło przez 8-12 godzin.

Jeśli salon łączy się z otwartą kuchnią i jadalnią, a łączna kubatura przekracza 200 m³, jeden kominek konwekcyjny nie ogrzeje całej strefy. W takiej sytuacji lepszym rozwiązaniem bywa kominek z płaszczem wodnym podłączony do instalacji centralnego ogrzewania albo kominek z rozprowadzeniem gorącego powietrza (DGP) do sąsiednich pokoi.

W pomieszczeniach o wysokości poniżej 240 cm kratka górna konwekcji może wypadać zbyt nisko i tworzyć wyraźne warstwy ciepłego powietrza pod sufitem. Użytkownik odczuje dyskomfort termiczny: chłodne stopy i przegrzana głowa. W takich wnętrzach montuj krótszą obudowę albo wybierz kominek akumulacyjny z niskim profilem.

Kominek narożny kontra alternatywy

Oprócz kominka narożnego konwekcyjnego w katalogach znajdziesz modele z prostą szybą, panoramiczne (z szybą giętą w łuk) i portalowe (klasyczne, z wkładem centralnym we wnęce ściany). Poniższe zestawienie pokazuje, czym różnią się w codziennym użytkowaniu.

Wyboru nie warto zaczynać od kształtu szyby, lecz od kubatury salonu, dostępnego ciągu kominowego oraz izolacyjności ścian. Kominek narożny z szybą narożną daje efekt widowiskowy, ale pochłania więcej ciepła przez dwie tafle szkła ceramicznego, więc jego sprawność spada o 2-4 punkty procentowe względem modelu z jedną szybą.

Konserwacja i codzienna eksploatacja

Sezonowa konserwacja kominka zajmuje zwykle 60-90 minut i warto ją zaplanować na przełom września i października, zanim zacznie się ruch grzewczy. Pierwszy krok to wyczyszczenie szyby ceramicznej środkiem na bazie popiołu lub specjalnym preparatem do szyb kominkowych. Druga czynność to kontrola uszczelek drzwiczek: zużyta sznurka szklana traci elastyczność i przepuszcza powietrze, co obniża sprawność.

Czyszczenie komina zleca się kominiarzowi przynajmniej raz na sezon, a przy intensywnym paleniu co 6 miesięcy. Sadza i kreozot osadzają się w warstwie o grubości nawet 5-10 mm rocznie, jeśli spalasz drewno o wilgotności powyżej 25 %. Pożar sadzy w kominie to zagrożenie, które przy temperaturze ponad 1000 °C potrafi rozszczelnić nawet ceramiczny wkład.

Drewno kominkowe sezonuj pod zadaszeniem przez 18-24 miesiące. Wilgotność mierz wilgotnościomierzem do drewna: poniżej 20 % to optimum, 20-25 % dopuszczalne, powyżej 30 % oznacza stratę mocy i nadmierne dymienie. Świeże drewno potrafi zredukować sprawność kominka nawet o 30 %.

Pierwsze rozpalenie w nowym wkładzie, nazywane fabrycznym wypaleniem, trwa od 4 do 8 godzin przy małym ogniu. Farba na wkładzie utwardza się wtedy i wydziela charakterystyczny zapach. Pomieszczenie trzeba wietrzyć przez co najmniej kilka godzin, a palenia w wysokiej mocy unika się przez pierwszy tydzień eksploatacji.

Checklist przed pierwszym sezonem

• Sprawdź drożność komina i poproś kominiarza o odpis protokołu
• Skontroluj stan szyby, uszczelek i kratek konwekcyjnych
• Oczyść popielnik i popiół usuń do metalowego pojemnika
• Zmierz wilgotność zapasu drewna wilgotnościomierzem
• Sprawdź działanie przepustnicy powietrza pierwotnego
• Zainstaluj czujnik tlenku węgla w pomieszczeniu z kominkiem

Checklist bezpiecznego użytkowania

• Zawsze pal pod nadzorem dorosłego domownika
• Nie zostawiaj otwartego paleniska na noc
• Nie susz ubrań bezpośrednio na obudowie
• Trzymaj łatwopalne przedmioty w odległości minimum 1 m od szyby
• Używaj tylko drewna lub brykietów drzewnych certyfikowanych normą EN ISO 17225-3

Najczęstsze pytania inwestorów

Czy kominek narożny konwekcyjny może współpracować z DGP? Tak, większość wkładów posiada króćce do podłączenia kanałów rozprowadzających ciepłe powietrze do sąsiednich pokoi. Wydajność DGP spada jednak o 2-4 m na każdy metr bieżący kanału, dlatego optymalnie planuje się nie więcej niż dwa dodatkowe pomieszczenia.

Ile kosztuje kominek narożny konwekcyjny z montażem? Za sam wkład zapłacisz od 4 500 do 12 000 zł, a zabudowa z materiałem i robocizną podnosi koszt do przedziału 12 000-24 000 zł. Najdroższym elementem okazuje się zwykle kamień naturalny: trawertyn czy marmur potrafi kosztować 3 000-6 000 zł za komplet okładzin.

Jak rozpoznać dymienie przy rozpalaniu? Cofanie się dymu do salonu przy pierwszych minutach oznacza słaby ciąg kominowy. Najczęstsze przyczyny to krótki komin (poniżej 4 m), brak nawiewu powietrza do pomieszczenia albo zimny kanał, w którym tworzy się korek powietrzny. Rozgrzewaj kanał paląc zwinięte gazety w palenisku przez 3-5 minut przed rozpaleniem właściwego wsadu.

Czy kominek konwekcyjny nadaje się do domu z rekuperacją? Rekuperacja to system mechanicznej wentylacji z odzyskiem ciepła, w którym przepływ powietrza bywa kontrolowany. Kominek narożny konwekcyjny do salonu z rekuperatorem wymaga dodatkowego nawiewu powietrza dedykowaną kratką w ścianie lub bezpośrednio przez króciec wkładu. Bez tego w domu powstanie podciśnienie i komin straci ciąg.

Jak długo schnie świeża zabudowa kominka? Tynki i kleje mineralne wiążą wodę przez 14-28 dni. Pierwsze rozpalenie w pełnej mocy wykonaj dopiero po tym czasie. Zbyt wczesna eksploatacja powoduje mikropęknięcia w obudowie i odspajanie się kamienia od podłoża.

Wymiary rzutu na konkretnym przykładzie

Wyobraź sobie salon 30 m² o wymiarach 6 m × 5 m z sufitem 2,7 m i kominem systemowym w narożniku przy oknie. W takiej realizacji sprawdza się wkład narożny o mocy 8 kW z szybą w kształcie litery L. Rzut samego wkładu mierzy 750 mm × 460 mm w rzucie prostokątnym. Po dodaniu 40 mm izolacji z każdej strony, 30 mm dylatacji i 80 mm obudowy z kamienia, rzut rośnie do około 950 mm × 660 mm.

Łączna powierzchnia rzutu wynosi więc około 0,63 m². Tyle zajmuje kominek w narożniku, nie licząc wolnej strefy 500 mm przed frontem oraz 300 mm po bokach. Po zsumowaniu funkcjonalna obwiednia rośnie do 1,5 m × 1,2 m, czyli 1,8 m² powierzchni użytkowej salonu, którą kominek „obsługuje" cyrkulacją powietrza.

Przy dwóch ścianach szczytowych wykończonych karton-gipsem na stelażu wypełnionym wełną trzeba zachować dodatkową szczelinę wentylacyjną 30 mm pomiędzy obudową kominka a płytą g-k. Bez tej szczeliny ciepło z konwekcji podgrzewa wełnę mineralną, a w skrajnych przypadkach prowadzi do zwęglenia pyłu osiadającego w pustce ściennej.

Kominek narożny konwekcyjny to rozsądny wybór, jeśli cenisz szybkie nagrzewanie, widok ognia z dwóch stron pokoju i oszczędność miejsca w narożniku. Sprawdza się w salonach do 50 m², pod warunkiem że spełniono wymogi komina, zapewniono dopływ powietrza i zadbano o prawidłowe odległości od ścian palnych.

Zanim złożysz zamówienie, poproś wykonawcę o rzut kominka narożnego konwekcyjnego z naniesionymi odległościami bezpiecznymi oraz przekrojami kratek konwekcyjnych. Jeden szkic wart jest tysiąca słów: pokaże, czy projekt mieści się w Twojej przestrzeni i czy kominiarz nie zgłosi zastrzeżeń przy pierwszym odbiorze.

Potrzebujesz konsultacji w zakresie doboru mocy, średnicy wylotu spalin albo kompatybilności z istniejącym kominem? Skontaktuj się z doradcą technicznym i przygotuj rzut pomieszczenia w skali 1:50 wraz z przekrojem komina, a propozycja wymiarów wróci do Ciebie w ciągu dwóch dni roboczych.
