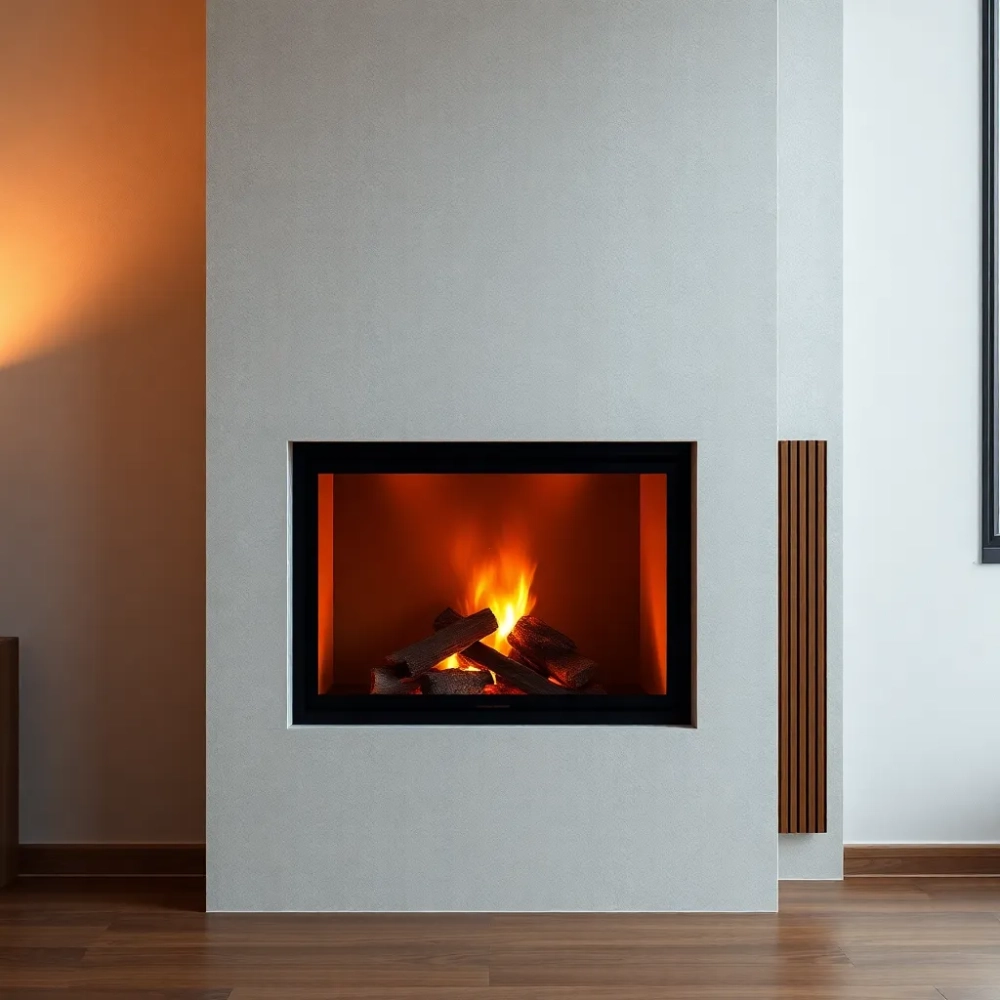

Zabudowa kominka z płaszczem wodnym – krok po kroku

Planując zabudowę kominka z płaszczem wodnym, łatwo natrafić na pułapkę: większość dostępnych poradników traktuje go jak zwykły wkład powietrzny, podczas gdy różnica w wymaganiach konstrukcyjnych jest kolosalna. Źle dobrana izolacja, zbyt mały przekrój kanałów dolotowych czy pominięcie wentylacji powietrza zewnętrznego potrafią skutecznie zniweczyć cały projekt i to dosłownie w pierwszym sezonie grzewczym. Jeśli szukasz wiedzy, która pozwoli ci uniknąć tych błędów i zbudować obudowę działającą bez zarzutu przez dekady, trafiłeś w sedno.

• Dolot powietrza do paleniska
• Umiejscowienie wkładu kominkowego
• Materiały ognioodporne do zabudowy
• Izolacja płaszcza wodnego i bezpieczeństwo
• Zabudowa kominka z płaszczem wodnym Pytania i odpowiedzi

Dolot powietrza do paleniska

Kominek wyposażony w płaszcz wodny to urządzenie wymagające znacznie większych ilości tlenu niż tradycyjne piece kaflowe. Podczas spalania drewna o wilgotności do 20% komora regeneracyjna pobiera około 10-15 m³ powietrza na kilogram opału, co przy nominalnej mocy 20 kW przekłada się na zapotrzebowanie rzędu 60-80 m³/h. Pomieszczenie, w którym umieszczono wkład, po prostu nie jest w stanie dostarczyć takich objętości bez negatywnych konsekwencji ciąg staje się niestabilny, w pomieszczeniu pojawia się podciśnienie, a w skrajnych przypadkach dochodzi do cofania spalin do wnętrza domu.

Problem rozwiązuje kanał dolotowy prowadzący bezpośrednio z zewnątrz budynku do komory spalania. Średnica przewodu zależy od mocy wkładu: przy 15-20 kW minimalny przekrój to 150 mm, przy mocniejszych konstrukcjach (powyżej 25 kW) należy zastosować co najmniej 200 mm. Kanał wykonuje się z rur stalowych ocynkowanych lub elementów flex ze stali nierdzewnej, przy czym trasę trzeba poprowadzić tak, aby uniknąć ostrych załamań każde zgięcie pod kątem 90° redukuje naturalny ciąg o 10-15%. Długość odcinka prostego między zewnętrzem a paleniskiem nie powinna przekraczać 6 metrów; każdy dodatkowy metr obniża wydajność systemu dolotowego.

Wlot zewnętrzny wymaga osłony chroniącej przed deszczem i śniegiem, a jednocześnie umożliwiającej swobodny przepływ powietrza. Kratka z regulowaną szczeliną wlotową (o powierzchni czynnej minimum 100 cm² dla instalacji do 20 kW) zaopatrzona w moskitierę to standardowe rozwiązanie. Warto zamontować przepustnicę zwrotną, która zapobiega przedostawaniu się zimnego powietrza do wnętrza, gdy kominek nie pracuje bez niej w zimowe noce dom traci ciepło przez kanał dolotowy niczym przez otwarte okno. Regulacja przepustnicy pozwala też precyzyjnie dostroić ilość doprowadzanego powietrza do aktualnego obciążenia paleniska.

Przeczytaj również o Cennik zabudowy kominka

Kwestia wyboru między dolotem górnym a dolnym bywa przedmiotem niekończących się dyskusji. Dolot górny zasilający komorę spalania nad drzwiczkami sprawdza się lepiej w budynkach z wentylacją grawitacyjną, ponieważ wykorzystuje naturalną tendencję ciepłego powietrza do wznoszenia się. Dolot dolny, kierowany pod palenisko, zapewnia czystsze spalanie i mniejszą ilość sadzy na szybie, ale wymaga precyzyjniejszego ustabilizowania ciągu. Oba warianty spełniają normę PN-EN 13229, jednak wybór między nimi powinien uwzględniać konkretną architekturę budynku oraz preferencje użytkownika dotyczące obsługi kominka.

Umiejscowienie wkładu kominkowego

Właściwe umiejscowienie wkładu z płaszczem wodnym determinuje nie tylko komfort użytkowania, ale wręcz bezpieczeństwo całej instalacji. W odróżnieniu od zwykłych wkładów powietrznych, urządzenie z płaszczem generuje znacznie wyższe obciążenie termiczne na przyległe przegrody temperatura obudowy może przekraczać 80°C w bezpośrednim sąsiedztwie korpusu. Z tego powodu minimalna odległość od ścian wykończonych materiałami palnymi (drewno, płyty wiórowe, tapety) wynosi zgodnie z normą PN-EN 13229 co najmniej 100 mm dla standardowych obudów lub 50 mm przy zastosowaniu certyfikowanej izolacji o grubości minimum 30 mm.

Fundament pod wkład musi wytrzymać obciążenie znacznie większe niż w przypadku zwykłego kominka. Sam płaszcz wodny wypełniony wodą waży 80-150 kg, do tego dochodzi ciężar korpusu (60-120 kg) oraz obudowy (200-400 kg w przypadku zabudowy z kamienia naturalnego). Łącznie może to oznaczać nacisk przekraczający 600 kg na powierzchnię zaledwie 0,5-0,8 m². Jeśli podłoga na parterze została wykonana jako lekka konstrukcja na legarach, konieczne będzie wzmocnienie podłoża płytą stalową lub wykonanie osobnego cokołu z bloczków betonowych w przeciwnym razie ugięcie podłoża podczas eksploatacji może prowadzić do pęknięć obudowy lub nieszczelności połączeń wodnych.

Dowiedz się więcej o Zabudowa kominka narożnego cena

Rozmieszczenie rur zasilających i powrotnych wymaga zaplanowania przestrzeni technicznej dostępnej dla ewentualnych napraw. Podłączenia wodne powinny być wyprowadzone w miejscu umożliwiającym montaż grupy bezpieczeństwa (zawór bezpieczeństwa 3 bar, automatyczny odpowietrznik, manometr) w odległości nie większej niż 1,5 m od poziomu wkładu. Przewody powrotne prowadzi się z niewielkim spadkiem (minimum 1-2%) w kierunku źródła ciepła, aby zapewnić naturalną cyrkulację w przypadku awarii pompy obiegowej. Trasa rur musi uwzględniać ewentualną rozbudowę instalacji o dodatkowe obiegi zostawienie zapasu mocy zamontowanego kotła pozwoli podłączyć ogrzewanie podłogowe lub drugi bufor ciepła bez gruntownego remontu.

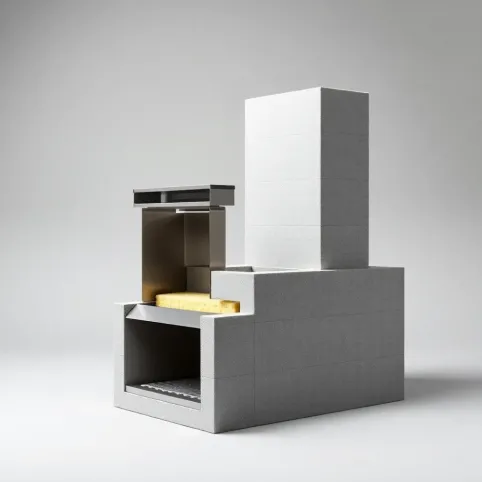

Zabudowa kominka z płaszczem wodnym wymaga też przemyślenia sposobu odprowadzenia spalin. Kanał dymowy musi być przewymiarowany w stosunku do wymagań dla zwykłego kominka typowy ciąg przy mocy 20-24 kW wymaga przekroju wewnętrznego minimum 200 mm (dla okrągłego przewodu ceramicznego) lub ekwiwalentnego prostokątnego. Zbyt wąski kanał powoduje nadciśnienie w komorze spalania i przedostawanie się spalin do pomieszczenia; zbyt szeroki obniża temperaturę spalin, pogarszając ciąg i zwiększając kondensację wilgoci w przewodzie. Wysokość komina mierzona od wylotu wkładu do wierzchołka powinna wynosić co najmniej 4 m; każdy metr poniżej tej wartości zmniejsza skuteczny ciąg o około 15%.

Materiały ognioodporne do zabudowy

Wybór materiałów do obudowy kominka z płaszczem wodnym to nie lada wyzwanie każdy element musi spełniać kilka wzajemnie wykluczających się kryteriów: odporność na temperaturę przekraczającą 200°C w bezpośrednim sąsiedztwie korpusu, zdolność do akumulacji ciepła, przepuszczalność dla wilgoci oraz estetykę wykończenia. Tradycyjny sprawdza się doskonale jako rdzeń konstrukcyjny, ale jego nasiąkliwość na poziomie 8-12% sprawia, że przy częstym rozpalaniu i gaszeniu może dochodzić do pękania na skutek naprężeń termicznych. Alternatywą jest cegła ogniotrwała o nasiąkliwości poniżej 3%, jednak jej cena wielokrotnie przewyższa koszt standardowego ceramicznego zamiennika.

Podobny artykuł Kominki Wzory Zabudowy

Płyty gipsowo-kartonowe ognioodporne (typ F) stanowią popularne rozwiązanie w nowoczesnych aranżacjach wnętrz. Ich odporność na działanie ognia sięga 60 minut (klasa A1 wg Eurocodu), a powierzchnia umożliwia bezpośrednie malowanie lub przyklejanie okładzin dekoracyjnych. Przy zastosowaniu płyt Pro Wand Fireboard lub RIGIPRO Fireboard niebezpieczeństwo przenikania temperatury przez obudowę maleje diametralnie rdzeń gipsowy pochłania energię cieplną, uwalniając wodę krystaliczną, co skutecznie obniża temperaturę powierzchni zewnętrznej. Grubość płyty dobiera się w zależności od odległości od korpusu: przy luce 30-50 mm wystarczy 12,5 mm, przy odległości powyżej 100 mm można zastosować cieńszy wariant 9,5 mm.

Wełna mineralna skalna to podstawowy materiał izolacyjny stosowany między płaszczem wodnym a obudową dekoracyjną. Jej współczynnik przewodzenia ciepła λ wynosi 0,035-0,040 W/(m·K), co przy grubości 50 mm skutecznie redukuje temperaturę powierzchni zewnętrznej do wartości bezpiecznych dla styropianu czy płyt meblowych. Wełna powinna być pokryta folią aluminiową od strony źródła ciepła bariera refleksyjna ogranicza straty energii do 15% w porównaniu z wersją bez folii. Montuje się ją na ruszcie stalowym lub aluminiowym przytwierdzonym do ścian w odległości minimum 20 mm od korpusu kominka, aby uniknąć bezpośredniego kontaktu z rozgrzanym metalem.

Materiały kompozytowe na bazie włókien ceramicznych zyskują coraz większe uznanie wśród projektantów wnętrz. Panele takie jak Larnet lub Stroeher oferują estetykę kamienia naturalnego przy wadze nieprzekraczającej 15 kg/m², co znacząco upraszcza konstrukcję nośną. Ich współczynnik rozszerzalności termicznej jest zbliżony do stali, co eliminuje ryzyko pękania fug przy cyklicznym nagrzewaniu i chłodzeniu. Przy wyborze paneli należy zweryfikować klasę reakcji na ogień minimum E według normy PN-EN 13501, a w przypadku obudów przylegających bezpośrednio do płaszcza wodnego wymagana jest klasa A1 lub A2.

Izolacja płaszcza wodnego i bezpieczeństwo

Izolacja termiczna płaszcza wodnego to serce całego układu to od niej zależy, ile energii trafi do instalacji c.o., a ile bezpowrotnie ucieknie do pomieszczenia. Profesjonalnie wykonana przegroda ogranicza straty do wartości nieprzekraczających 5% mocy nominalnej, podczas gdy niedbała izolacja potrafi pochłonąć nawet 20-25% wyprodukowanego ciepła. W praktyce oznacza to różnicę kilku kilowatów na godzinę realne pieniądze na rachunkach za drewno przez cały sezon grzewczy.

Kluczowym parametrem jest tutaj szczelność połączeń między warstwami izolacji. Nawet niewielki mostek termiczny o szerokości 20 mm i długości 1 m potrafi zwiększyć straty ciepła o 15-20% w skali całej obudowy. Dlatego każde złącze płyt izolacyjnych należy skleić specjalistycznym klejem ceramicznym lub uszczelnić taśmą aluminiową z tolerancją na temperaturę minimum 300°C. Krawędzie płyt docinanych na wymiar wymagają szczególnej uwagi włókna wełny mineralnej odsłonięte na skutek cięcia pochłaniają wilgoć i tracą właściwości izolacyjne, dlatego zawsze powinny być zabezpieczone warstwą folii lub powłoką ochronną.

Systemy modułowe, takie jak ramy oprawowe montowane na ścianach, rewolucjonizują podejście do izolacji zabudowy. Profile aluminiowe łączone ze sobą tworzą sztywną konstrukcję nośną, do której przytwierdza się płyty izolacyjne i okładziny dekoracyjne. Rozwiązanie to eliminuje mostek termiczne na styku ściana-podłoga oraz umożliwia demontaż pojedynczych segmentów bez naruszania całej obudowy ogromna zaleta podczas ewentualnych napraw czy konserwacji połączeń wodnych. Regulowane wsporniki pozwalają na wyrównanie nierówności ścian w zakresie do 30 mm, co znacząco przyspiesza prace wykończeniowe.

Podłączenie płaszcza wodnego do instalacji centralnego ogrzewania wymaga zachowania kilku fundamentalnych zasad bezpieczeństwa. Zbiornik wyrównawczy montuje się zawsze powyżej najwyższego punktu obiegu minimalna wysokość to 1 m nad poziomem wkładu dla systemów otwartych i 3 m dla zamkniętych. Zawór bezpieczeństwa ciśnieniowy (ustawiony na 3 bary) instaluje się na powrocie, aby w przypadku przegrzania woda mogła swobodnie odpłynąć do kanalizacji, a nie rozsadzać rury. Automatyczny odpowietrznik umieszczony na zasilaniu zapobiega tworzeniu się kieszeni powietrznych blokujących cyrkulację.

Bezpieczeństwo pożarowe obudowy wymaga też uwzględnienia wentylacji przestrzeni zamkniętych. Warstwa izolacji bez odpowiedniego przewietrzania może akumulować wilgoć, co z czasem prowadzi do rozkładu organicznych wiązań w wełnie mineralnej i utraty właściwości termicznych. Dlatego między izolacją a płaszczem wodnym pozostawia się szczelinę wentylacyjną o szerokości minimum 20 mm na całym obwodzie ciepłe powietrze cyrkuluje swobodnie, odprowadzając nadmiar wilgoci do góry, skąd wydostaje się przez otwory wydechowe w obudowie dekoracyjnej.

Instalacja kominka z płaszczem wodnym jako źródła ciepła dla ogrzewania podłogowego wymaga dodatkowego zabezpieczenia przed przegrzaniem. Bezpośrednie podłączenie obiegu podłogowego do płaszcza jest niedopuszczalne temperatura wody w płaszczu może przekraczać 90°C podczas intensywnego palenia, co grozi uszkodzeniem mat grzewczych i deformacją wylewki. Rozwiązaniem jest bufor pośredni (zbiornik 100-200 l) lub wymiennik płytowy, które pozwalają na bezpieczne rozdzielenie obiegów i regulację temperatury w instalacji podłogowej niezależnie od trybu pracy kominka.

Jeśli planujesz samodzielną realizację projektu, koniecznie zadbaj o dokumentację techniczną przed rozpoczęciem prac. Rzut poziomy z dokładnym wymiarowaniem wszystkich prześwitów, przekrój pionowy z oznaczeniem warstw izolacji oraz schemat hydrauliczny z rozmieszczeniem armatury to absolutne minimum. Brak takiej dokumentacji skutkuje błędami na etapie wykonawczym, których naprawa kosztuje wielokrotnie więcej niż inwestycja w profesjonalny projekt od samego początku.
