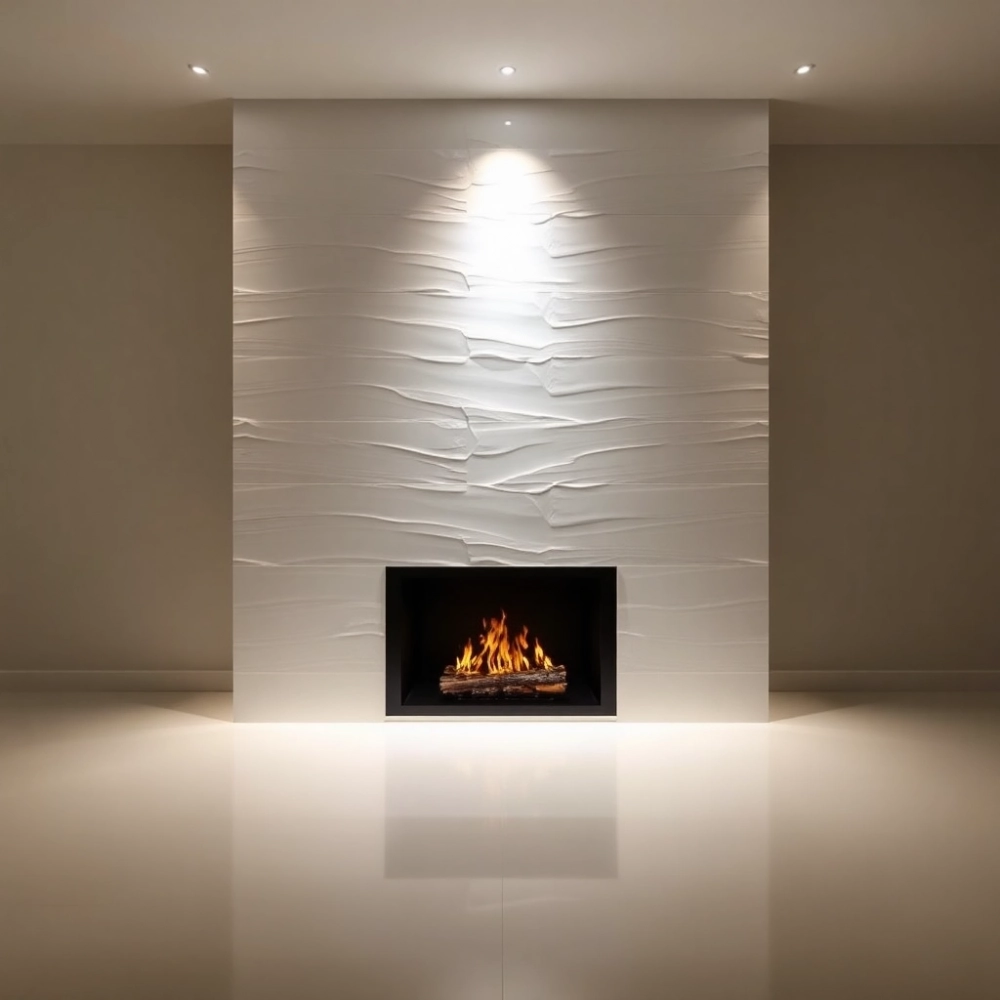

Zabudowa kominka z płyt krzemianowych bez błędów

Zabudowa kominka z płyt krzemianowych potrafi skończyć się pęknięciami, odbarwieniami albo co gorsza cofnięciem dymu do salonu, jeśli pomylimy kolejność warstw albo zbyt ciasno dociągniemy płytę do wkładu. Poniżej znajdziesz konkretną ścieżkę montażu bez ściemy, z twardymi liczbami i fizyką, która za tym stoi. Tekst powstał na bazie odbiorów robót wykończeniowych i dokumentacji producentów wkładów, więc traktuj go jak instrukcję od kogoś, kto widział już kilkadziesiąt takich realizacji.

• Płyty krzemianowo-wapniowe kominek właściwości, klej i odległości od wkładu
• Kratki wentylacyjne w obudowie kominka przelicznik i strefy temperatury
• Jak zabudować kominek płytami krzemianowymi krok po kroku

Płyty krzemianowo-wapniowe kominek właściwości, klej i odległości od wkładu

Najczęstsze pomyłki biorą się z mylnego porównania płyt krzemianowych ze zwykłą płytą g-k. To zupełnie inny materiał: gęstość oscyluje w granicach 870-1000 kg/m³, przewodność cieplna λ mieści się w przedziale 0,18-0,24 W/(m·K), a granica pracy ciągłej dochodzi do 1000°C. Twardość powierzchni sięga 9 w skali Mohsa, więc płyta nie ugina się pod naciskiem i nie wymaga dodatkowej warstwy zbrojącej.

Skład to mieszanina wodorotlenku wapnia, krzemionki i celulozy, spiekana w autoklawie w temperaturze około 180°C pod ciśnieniem 10 bar. Struktura krystaliczna tobermorytu sprawia, że płyta pracuje jak akumulator ciepła: pobiera energię z wkładu, magazynuje ją w masie i oddaje promieniowaniem z opóźnieniem. Dzięki temu ściana za kominkiem nie nagrzewa się tak mocno jak przy wełnie mineralnej, a wnętrze salonu długo trzyma komfortową temperaturę po wygaśnięciu ognia.

Łączenie elementów wykonuje się wyłącznie klejem systemowym na bazie szkła wodnego i cementu glinowego spoina wytrzymuje bowiem 650-900°C, podczas gdy zwykły klej g-k mięknie już przy 70°C i zaczyna pylić. Wzmocnienie narożników wymaga aluminiowych kątowników perforowanych wklejanych na ten sam klej, a do wkręcania używa się blachowkrętów fosfatowanych długości 25-45 mm z podkładką EPDM. Profile stalowe rusztu nośnego muszą być oddylatowane od płyty paskiem wełny bazaltowej o grubości 10 mm mostek termiczny w tej lokalizacji potrafi podnieść temperaturę tylnej ściany nawet o 60°C.

Odległości bezpieczeństwa reguluje norma PN-EN 13229 dotycząca wkładów kominkowych oraz seria PN-EN 15287-1 dla kominów. W praktyce oznacza to:

• minimum 50 mm wolnej przestrzeni między tylną ścianą wkładu a płytą krzemianową w strefie bez ekranu termicznego,
• minimum 30 mm, gdy za płytą zostawiono szczelinę wentylacyjną wypełnioną powietrzem,
• minimum 100 mm od wylotu gorącego powietrza DGP do sufitu podwieszanego, chyba że sufit ma aprobatę producenta na pracę w 80°C realnie żaden karton-gips tego nie wytrzyma.

Na płytach krzemianowych nie stosuje się żadnych farb ani tynków z żywic organicznych temperatura powierzchni w strefie gorącej dochodzi do 180°C i syntetyczna powłoka zacznie żółknąć już po pierwszym sezonie. Jedynymi dopuszczalnymi wykończeniami są szpachle mineralne, farba silikatowa albo naturalny kamień klejony bezpośrednio na tę samą masę klejową.

Kratki wentylacyjne w obudowie kominka przelicznik i strefy temperatury

Obudowa kominka pracuje w trzech wyraźnych strefach termicznych, a każda z nich ma inne wymagania dotyczące przekroju kratek. W strefie dolnej tuż przy podłodze montujemy kratkę nawiewną, przez którą zimne powietrze z salonu zostaje wciągnięte w pustkę konwekcyjną. Strefa środkowa to rdzeń obudowy, w którym cyrkulacja wymusza ruch ogrzanego powietrza ku górze. Strefa górna pełni rolę wylotu: tam temperatura powietrza opuszczającego obudowę osiąga 70-110°C w modelach z DGP.

Powierzchnia czynna kratki to nie jest rozmiar wycięcia, lecz pole netto po odjęciu żaluzji. Dla typowej kratki aluminiowej 17×30 cm o nominalnym otworze 510 cm² realne pole przepływu wynosi około 235 cm² resztę zjadają nachylone lamele. Przelicznik dla kratek żaluzjowych wynosi z reguły 0,40-0,50, dla kratek ażurowych (kratka typu „plaster miodu") rośnie do 0,65-0,75, a dla perforowanych blach osiąga nawet 0,80 nominalu. Poniżej znajdziesz zestawienie najczęściej stosowanych rozwiązań.

Wymagany przekrój kratek wynika z mocy wkładu. Dla urządzenia 10 kW przyjmij 600 cm² powierzchni czynnej łącznie (wlot + wylot) przy konstrukcji konwekcyjnej albo 300 cm² przy promieniującej (akumulacyjnej). Zasada jest prosta: wlot nisko, wylot wysoko, przekroje zbliżone, a przekrój wylotu co najmniej równy przekrojowi wlotu. Brak wylotu lub jego zbyt mała powierzchnia powoduje wzrost temperatury wewnątrz obudowy powyżej 85°C wtedy zaczyna pracować w niewłaściwy sposób każdy klej i każda farba w promieniu metra.

Unikaj kieszeni martwej miejsca, w którym gorące powietrze nie ma ujścia i tworzy korki termiczne. Najczęściej błąd pojawia się przy obudowach narożnych, gdzie ściana wewnętrzna zabudowy nie ma ciągłości do sufitu albo przy zabudowie bez deflektora. Deflektor to blacha lub płyta odbojowa umieszczona pod kątem 45° w górnej części wnęki, która kieruje strumień gorącego powietrza w stronę wylotu. Bez niego cyrkulacja jest chaotyczna i niewydajna uzyskujesz połowę mocy cieplnej, jaką mógłby dać wkład tej samej klasy.

Jak zabudować kominek płytami krzemianowymi krok po kroku

Prace zaczynamy od protokołu stanu zerowego. Na tym etapie sprawdzamy trzy rzeczy: czy komin ma aktualny odbiór kominiarski z wpisem do książki obiektu, czy podłoga pod kominkiem utrzyma 220-380 kg masy całkowitej, oraz czy instalacja elektryczna w okolicy wkładu posiada obwód wydzielony z wyłącznikiem różnicowoprądowym 30 mA. Każdy brak na tej liście oznacza: STOP, nie ruszamy dalej.

Etap pierwszy to montaż ramy nośnej z profili stalowych CW/UW 75 mm w rozstawie co 40 cm, kotwionych do ściany i podłogi kołkami stalowymi M8. Rama musi stać swobodnie nie może dotykać wkładu ani komina dlatego między profilem a przewodem kominowym zostawiamy szczelinę 20 mm wypełnioną wełną bazaltową o gęstości 120 kg/m³. Tu powstaje pierwsza z trzech pustek konwekcyjnych, która odprowadza ciepło z tylnej ściany kominka do wnętrza obudowy.

Etap drugi to wycięcie i wstępny montaż płyt. Płyty krzemianowe tnie się piłą tarczową z tarczą diamentową (drobno zębną, 48 zębów) albo nożem ręcznym z prowadnicą w obu przypadkach przy odpylaniu pracuje się w masce FFP3, bo pył krzemionkowy jest rakotwórczy. Po docięciu każdy element przykładamy „na sucho" i oznaczamy markerem pozycję otworów. Stałe przykręcanie odkładamy do momentu, w którym obudowa stanie w komplecie na ramie.

Etap trzeci to klejenie i skręcanie warstwy wewnętrznej. Tu wchodzi klej systemowy rozprowadzany pacą zębatą 10 mm po całej powierzchni płyty, a nie punktowo. Łączniki mechaniczne (blachowkręty fosfatowane z podkładką EPDM) wchodzą w siatce co 20 × 30 cm, z zagęszczeniem do 15 × 20 cm w narożnikach. Każde wkręcenie ma być dokręcone momentem 2,5 N·m mocniej i płyta pęknie, słabiej i powstanie szczelina termiczna.

Etap czwarty to montaż warstwy zewnętrznej drugiej płyty krzemianowej 30 mm, naklejanej na pierwszą z przesunięciem spoin o połowę arkusza. Tak powstaje układ 30 + 50 mm, łącznie 80 mm ścianki obudowy. Taki przekrój ma opór cieplny R ≈ 0,42 m²·K/W, co wystarcza, by temperatura zewnętrznej powierzchni płyty nie przekraczała 45°C przy wkładzie pracującym na mocy nominalnej. Dotyk przypadkowy nie parzy, a farba na obudowie nie żółknie.

Etap piąty to montaż deflektora i kratek. Deflektor wykonujemy z blachy stalowej nierdzewnej 1,5 mm albo z paska płyty krzemianowej 25 mm przyklejonego pod kątem 45°. Kratki wlotową montujemy 10 cm nad podłogą, wylotową 10 cm pod stropem obudowy. Każda kratka musi dać się wyjąć ręką rewizja to wymóg odbioru kominiarskiego, bo komisarz musi zobaczyć wnętrze obudowy przed pierwszym rozruchem.

Etap szósty to uszczelnienie i szpachlowanie. Spoiny między płytami zamykamy taśmą z włókna szklanego zatopioną w kleju, a następnie całość szpachlujemy masą mineralną. Po wyschnięciu (minimum 24 godziny) powierzchnię gruntujemy preparatem krzemianowym i dopiero potem nakładamy farbę silikatową w dwóch warstwach. Etap siódmy to pierwsze wygrzewanie trzy cykle po 30%, 60% i 100% mocy nominalnej, każdy z co najmniej ośmiogodzinną przerwą. W trzecim cyklu mierzymy temperaturę w pustce konwekcyjnej pirometrem jeśli przekracza 85°C, trzeba zwiększyć przekrój kratek.

Kiedy płyty krzemianowe nie wystarczą

Zabudowa kominka z płyt krzemianowych ma swoje twarde granice. Przy wkładach o mocy powyżej 15 kW albo przy modelach akumulacyjnych z masą deflektora powyżej 120 kg sama płyta krzemianowa nie jest w stanie przenieść obciążeń mechanicznych i termicznych jednocześnie konieczna staje się podkonstrukcja z cegły szamotowej albo prefabrykowane elementy ceramiczne. Podobnie przy piecach hypocaustowych, w których dym przepływa kanałami wewnątrz obudowy tam liczy się akumulacja ciepła, a nie izolacja, więc krzemian wypada blado przy szamocie o pojemności cieplnej 1,0 kJ/(kg·K).

Jeśli kominek stoi w pomieszczeniu o wilgotności powyżej 70% przez dłuższy czas (nowa łazienka z prysznicem, kuchnia bez okapu, dom w stanie surowym przed uruchomieniem wentylacji) również odpuść. Płyta nasiąknie, pojawi się wykwit, a po wyschnięciu na powierzchni zostaną białe plamy, których nie da się usunąć bezskuśnie szlifowaniem. W takich realizacjach sprawdza się wyłącznie klinkier albo stal nierdzewna malowana proszkowo.

Orientacyjny koszt materiału i robocizny

W przedstawionych widełkach płyta krzemianowa nie jest najtańsza, ale w stosunku do szamotu i kamienia daje oszczędność od 25% do 60% przy zbliżonej trwałości i krótszym czasie montażu. Realny czas realizacji zabudowy z płyt krzemianowych dla przeciętnego wkładu 8-12 kW to 3-4 dni robocze dla ekipy dwuosobowej znacznie krócej niż murowanie szamotu.

Siedem pytań, które trzeba zadać wykonawcy

• Jaki klej systemowy stosujesz do łączenia płyt krzemianowych i jaką ma deklarowaną odporność temperaturową?
• Jak liczysz pole czynne kratek nominalnie czy z przelicznikiem po żaluzjach?
• Zostawiasz deflektor w strefie górnej obudowy czy rezygnujesz z niego?
• Jaki jest planowany przekrój pustki konwekcyjnej między wkładem a pierwszą warstwą płyty?
• Jakie odstępy zachowasz od wylotu DGP do sufitu i od tylnej ściany wkładu do płyty?
• Czy przewidujesz rewizję zdejmowalną do odbioru kominiarskiego?
• Jaki protokół pierwszego wygrzewania stosujesz i przy jakiej mocy weryfikujesz temperaturę obudowy pirometrem?

Odpowiedzi, które nie padają w ciągu pierwszych dziesięciu sekund, oznaczają, że wykonawca uczy się na Twojej inwestycji. Dokumentacja fotograficzna poszczególnych etapów od ramy, przez warstwę kleju, aż po wkręty jest jednocześnie dowodem dla ubezpieczyciela, że zabudowa powstała zgodnie ze sztuką. Bez niej każda reklamacja po pożarze albo uszkodzeniu cieplnym zaczyna się od pytania „kto to montował i na jakiej podstawie".

Trzy rzeczy do zapamiętania. Zabudowa kominka z płyt krzemianowych wymaga kleju systemowego na bazie szkła wodnego i cementu glinowego zwykły klej g-k nie wytrzyma temperatury. Pole czynne kratek liczymy po odjęciu żaluzji, więc realna przepustowość kratki aluminiowej to mniej niż połowa wymiaru nominalnego. Trzy cykle pierwszego wygrzewania rosnącą mocą z pomiarem temperatury pirometrem są warunkiem dopuszczenia konstrukcji do eksploatacji każdy skrót na tym etapie kończy się pękaniem szpachli w pierwszym sezonie grzewczym.

Źródła danych i norm: PN-EN 13229 Wkłady kominkowe wraz z wkładami otwartymi; PN-EN 15287-1 Kominy Projektowanie, wykonanie i odbiór; Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.); karty techniczne producentów płyt krzemianowo-wapniowych dostępne na stronach producentów; protokoły odbiorów kominiarskich Polskiej Izby Kominiarzy.
