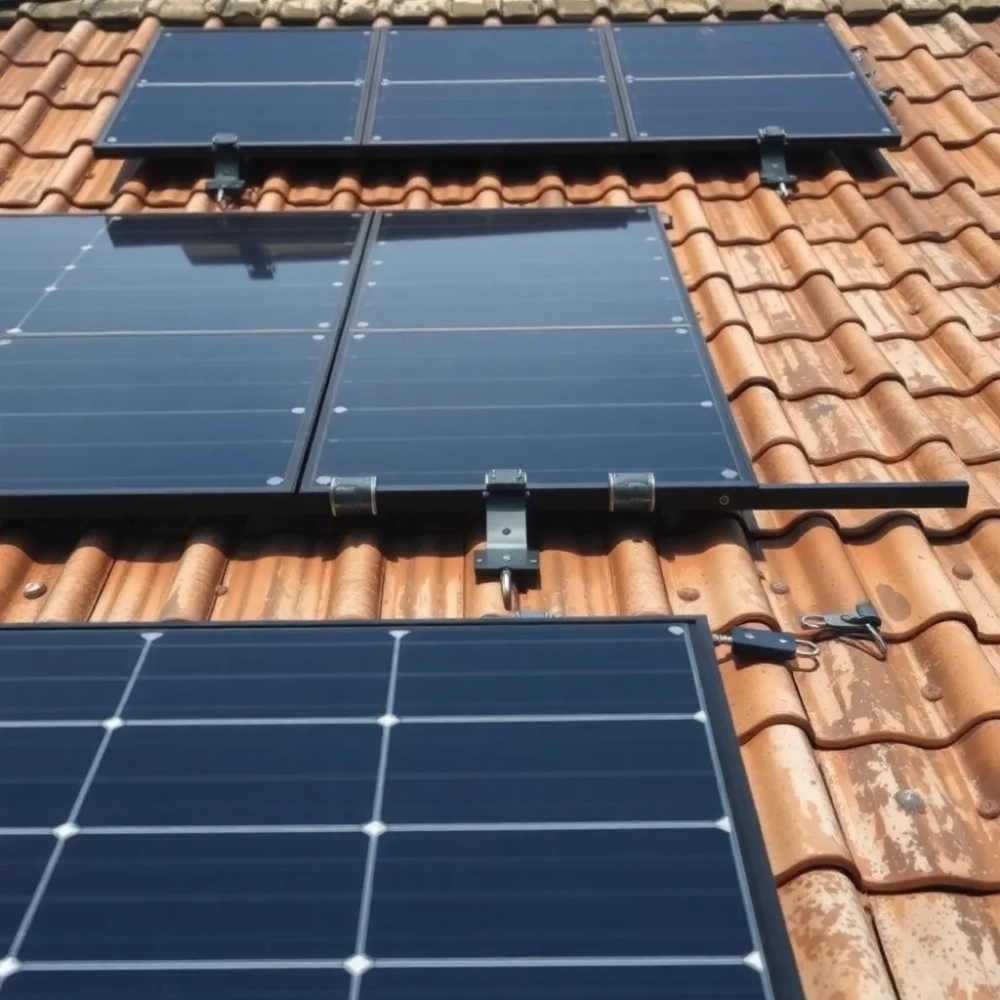

Montaż paneli fotowoltaicznych na dachu: 9 zasad, które oszczędzą 15% uzysku
Co trzecia instalacja PV w Polsce traci od 15 do 30% zakładanego uzysku rocznego wyłącznie z powodu błędów montażowych, a kolejne kilkanaście procent kończy się przedwczesną awarią lub utratą gwarancji producenta paneli. Problem nie leży w samych modułach, lecz w pośpiechu, cięciu kosztów na elementach mocujących i pomijaniu etapu właściwej wizji lokalnej. Poniższy przewodnik zawiera dziewięć zasad montażu paneli fotowoltaicznych na dachu, opartych na aktualnych normach PN-EN, danych z PVGIS oraz obserwacjach z kilkudziesięciu instalacji wykonanych w różnych regionach kraju.

- Audyt dachu przed montażem paneli fotowoltaicznych
- Konstrukcja montażowa i haki do paneli na dachu
- Kąt nachylenia oraz orientacja paneli fotowoltaicznych
- Okablowanie DC i ochrona odgromowa instalacji PV
Audyt dachu przed montażem paneli fotowoltaicznych
Dach pod instalację PV musi przejąć dodatkowe obciążenie rzędu 15-25 kg/m² dla samej konstrukcji i paneli, a w strefach śniegowych północno-wschodniej Polski wartość ta rośnie do nawet 80-120 kg/m² przy uwzględnieniu obciążenia śniegiem. Nośność krokwi i jętek sprawdza się na podstawie dokumentacji budynku lub obliczeń uprawnionego konstruktora, gdyż sam „wizualny" ogląd nie wystarczy do podjęcia decyzji.
Drugim elementem audytu jest analiza zacienienia w godzinach 9:00-17:00 w okresie od marca do września. W tym czasie moduły generują około 85% energii rocznej, dlatego nawet krótkotrwałe cienie z komina, anteny czy wyższego budynku sąsiedniego potrafią obniżyć uzysk o kilkanaście procent. Narzędzia typu PVGIS lub prosty datalogger z czujnikiem natężenia pozwalają wyznaczyć tzw. krzywą nasłonecznienia danej połaci.
Wiek pokrycia dachowego ma znaczenie krytyczne: typowy gont bitumiczny zużywa się po 20-25 latach, dachówka ceramiczna potrafi przetrwać 50-80 lat, a blacha trapezowa 30-40 lat. Jeśli pokrycie zbliża się do końca żywotności, demontaż instalacji na czas wymiany poszycia pochłonie kilka tysięcy złotych, więc ekonomicznie uzasadnione jest położenie nowego dachu przed montażem PV.
Kierunki świata a uzysk roczny
| Orientacja | Azymut | Uzysk vs. ideał | Uwagi projektowe |
|---|---|---|---|
| Południe | 180° | 100% | Referencyjne ustawienie dla kąta 30-40° |
| Południowy zachód | 225° | ok. 95% | Lekki spadek, korzystny przy taryfie dynamicznej |
| Południowy wschód | 135° | ok. 95% | Lepszy profil poranny, dobra synergia z magazynem energii |
| Zachód / wschód | 270° / 90° | 80-85% | Akceptowalny przy dużej mocy i własnym zużyciu |
| Północ | 0°/360° | 55-65% | Zasadniczo nieopłacalny |
Przed podpisaniem umowy z wykonawcą warto przeprowadzić audyt oparty o dziesięć konkretnych punktów kontrolnych. Poniższa checklista stanowi minimalny zakres oględzin inwestorskich.
- Weryfikacja nośności krokwi (najczęściej 60-80 mm) w dokumentacji lub rzeczoznawcy.
- Sprawdzenie stanu pokrycia, obróbek blacharskich i kominów.
- Pomiar kąta pochylenia połaci (10-60° w typowych budynkach mieszkalnych).
- Analiza zacienienia w kluczowych godzinach 9:00-17:00.
- Identyfikacja azymutu za pomocą kompasu lub aplikacji GNSS.
- Sprawdzenie dostępu do dachu i drabiny ewakuacyjnej.
- Weryfikacja rozdzielni elektrycznej i zapotrzebowania mocy.
- Ocena trasy kablowej DC i AC do inwertera.
- Sprawdzenie odległości odgromowej do istniejącej instalacji LPS.
- Zgodność z miejscowym planem zagospodarowania przestrzennego.
Konstrukcja montażowa i haki do paneli na dachu
Konstrukcja montażowa paneli fotowoltaicznych przenosi obciążenia wiatrowe, śniegowe oraz ciężar własny modułów aż do krokwi. Niedostateczne mocowanie skutkuje mikrowibracjami, które po 3-5 latach poluzowują śruby i prowadzą do pękniętych ram modułów. Najczęściej spotykanym błędem jest stosowanie haków „no-name" bez oznaczenia klasy stali, które korozja atakuje szybciej niż sam panel.

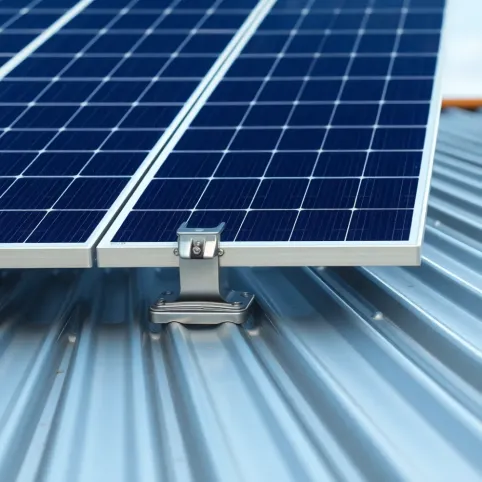

Hak do dachówki ceramicznej różni się od haka do blachy trapezowej czy gontu bitumicznego, ponieważ każde pokrycie wymaga innego rozkładu sił. Dachówka wymaga szlifowania lub wymiany na dachówkę wentylacyjną w miejscu montażu, blacha trapezowa przyjmuje wkręty farmerskie z uszczelką EPDM, a gont wymaga płyty wzmocnionej kontrłatą. Dobór niewłaściwego uchwytu kończy się przeciekiem lub wygięciem w czasie wichury.
Porównanie materiałów konstrukcji
| Cecha | Aluminium | Stal ocynkowana |
|---|---|---|
| Masa na m² | 2,5-3,5 kg | 5,0-7,0 kg |
| Odporność na korozję | Bardzo wysoka | Średnia (zależy od powłoki) |
| Trwałość projektowa | 25-30 lat | 20-25 lat |
| Koszt orientacyjny | ok. 90-130 zł/m² | ok. 60-90 zł/m² |
| Zastosowanie w strefach nadmorskich | Zalecane | Ostrożnie, wymaga dodatkowej ochrony |
Tanie śruby dwugwintowe z marketu budowlanego stanowią pierwsze ogniwo awarii po kilku sezonach. Klasa stali A2-70 ze stali nierdzewnej lub śruby z powłoką Dacromet są wymagane przez normę PN-EN 1991-1-4 dla obciążeń wiatrem. W praktyce inwestorzy oszczędzają 300-500 zł na komplet śrub, a po pięciu latach wymieniają cały rząd modułów, bo jeden hak puścił w czasie wichury.
Certyfikaty, które wymaga wykonawca, to przede wszystkim PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem) oraz PN-EN 1999-1-1 (konstrukcje aluminiowe). Producenci certyfikowanych systemów mocowań udostępniają tablice obciążeń i schematy rozmieszczenia haków, co pozwala uniknąć pomyłek przy nietypowych kształtach dachu.
Kiedy NIE stosować danego rozwiązania
- Aluminium nie łączyć bezpośrednio z miedzią lub stalą węglową bez separatora.
- Stal ocynkowana na dachu z wlotem wody pitnej wymaga dodatkowej powłoki epoksydowej.
- Haki „wbijane" w dachówkę bez wymiany na wentylacyjną: nie stosować na dachach o nachyleniu powyżej 45°.
- Śruby A2 w środowisku kwasowym (np. okolice zakładów chemicznych): wymienić na A4.
Kąt nachylenia oraz orientacja paneli fotowoltaicznych
Kąt nachylenia paneli fotowoltaicznych wpływa na uzysk roczny w zakresie kilku procent, dlatego w warunkach ograniczonej powierzchni dachu bardziej liczy się brak zacienienia niż perfekcyjne 35°. Dla szerokości geograficznej Polski (49-55°N) optimum mieści się w przedziale 30-40°, ale realne odchylenia 10° w górę lub w dół kosztują zazwyczaj jedynie 3-5% energii.
Wpływ kąta nachylenia na uzysk roczny
| Kąt pochylenia | Uzysk roczny vs. optimum (południe, 35°) | Zastosowanie |
|---|---|---|
| 20° | ok. 92% | Dachy płaskie, balastowe systemy |
| 30° | ok. 98% | Kompromisowy wybór przy modernizacji |
| 35° | 100% | Optimum dla centralnej Polski |
| 40° | ok. 99% | Lepsze samooczyszczanie, korzystne zimą |
| 50° | ok. 94% | Wymuszone przez geometrię dachu |
| 60° | ok. 86% | Tylko gdy wymaga tego konstrukcja |
Realne odchyłki azymutalne kosztują więcej niż odchyłki kątowe, ponieważ słońce w południe wschodzi i zachodzi pod dużym kątem do horyzontu. Odchylenie 15° na zachód to strata ok. 5% uzysku, a odchylenie 30° na zachód to już strata rzędu 10%. W polskich warunkach najkorzystniejsze są azymuty 180°-200° (południe do południowego zachodu).
W domach jednorodzinnych z dachem dwuspadowym o kącie 35-45° decyzja sprowadza się do wyboru połaci południowej. Gdy ta jest zacieniona lub zbyt mała, dopuszcza się podział instalacji na wschód-zachód, tracąc ok. 5-10% uzysku, ale zyskując równomierny profil produkcji w ciągu dnia. Taki profil świetnie współgra z taryfą dynamiczną i własnym zużyciem energii na bieżąco.
Optymalny kąt różni się regionalnie: na północnym wschodzie (Suwałki, Białystok) optymalne nachylenie wynosi 38-42°, na południu (Tarnów, Rzeszów) wystarczy 30-34°. Różnica wynika z wysokości słońca nad horyzontem w południe, która w czerwcu osiąga na północy 58°, a na południu 62°. Inwestor, który planuje moc 10 kWp, może wykorzystać tę prawidłowość, projektując konstrukcję regulowaną.
Haki dachowe bez błędów
Hak dachowy musi przenosić siły pionowe (śnieg, ciężar) oraz siły ssące (parcie wiatru) na krokiew, a nie wyłącznie na pokrycie. Minimalny odstęp separacyjny między dachówką a blachą haka wynosi 5-10 mm, ponieważ mniejszy odstęp powoduje brak dylatacji termicznej i kruszenie dachówki ceramicznej w sezonie zimowym. Szlifowanie dachówki wykonuje się szlifierką kątową z tarczą diamentową, wyrównując spód do płaszczyzny, nie naruszając powierzchni licowej.
Poprawnie
Hak schowany pod dachówką wentylacyjną, śruba wkręcona w kontrłatę, widoczny zarysowany rowek odprowadzający wodę.
Błędnie
Hak wystaje ponad dachówkę, brak odstępu separacyjnego, śruba widoczna z boku, mocowanie wyłącznie do łaty.
Okablowanie DC i ochrona odgromowa instalacji PV
Okablowanie DC w instalacji fotowoltaicznej działa przy napięciu do 1000 V lub 1500 V, a jego przekrój oblicza się na podstawie mocy stringu, długości i dopuszczalnego spadku napięcia (typowo 1-3%). Zbyt cienki przewód nagrzewa się, wywołując straty mocy i ryzyko pożaru w izolacji. Zbyt gruby przewód zwiększa koszty bez wyraźnego zysku na uzysku.
Przekrój kabla solarnego w zależności od mocy
| Moc instalacji | Prąd stringu | Przekrój do 15 m | Przekrój do 30 m | Przekrój do 50 m |
|---|---|---|---|---|
| 3 kWp | ok. 8 A | 4 mm² | 6 mm² | 10 mm² |
| 5 kWp | ok. 13 A | 4 mm² | 6 mm² | 10 mm² |
| 10 kWp | ok. 26 A | 6 mm² | 10 mm² | 10 mm² |
| 15 kWp | ok. 39 A | 10 mm² | 10 mm² | - *spadek > 3% |
Narzędzia MC4 to profesjonalne zaciskarki oraz klucze montażowe, które zapewniają trwałe połączenie odporne na warunki atmosferyczne. Połączenia „skręcane ręcznie" lub „zaciskane kombinerkami" tracą szczelność po roku eksploatacji, powodując iskrzenie i degradację kontaktu. Na każdym kablu DC montuje się złączkę MC4 z uszczelką termokurczliwą, a kable prowadzi się w rurach osłonowych odpornych na promieniowanie UV.
Prowadzenie kabli DC wymaga prowadzenia żyły „+" i „-" razem w jednej trasie, ponieważ w przeciwnym razie tworzą się pętle indukcyjne wychwytujące przepięcia atmosferyczne. Reguła ta wynika z fizyki pola magnetycznego: identyczne prądy płynące w przeciwnych kierunkach w bliskiej odległości znoszą pole, więc minimalizują indukowany prąd w razie wyładowania. Rury osłonowe UV chronią izolację PVC przed degradacją, która po 5 latach ekspozycji na słońce staje się krucha.
Ochrona odgromowa instalacji fotowoltaicznej
Ochrona odgromowa instalacji PV nie zawsze jest wymagana, ale w budynkach z istniejącą instalacją LPS (lightning protection system) konieczne staje się wyznaczenie odstępu izolacyjnego „s". Wzór to s = ki × kc × l, gdzie ki wynika z klasy LPS, kc zależy od prądu w części przechwytywanej, a l to długość odprowadnika. Przykładowo dla LPS klasy III i odległości 12 m: s = 0,04 × 0,5 × 12 m ≈ 0,24 m. To oznacza, że korytko kablowe DC musi znajdować się co najmniej 24 cm od metalowego elementu LPS, by nie nastąpił przeskok iskry.
Współczynniki ki w zależności od klasy LPS
| Klasa LPS | Współczynnik ki | Zastosowanie |
|---|---|---|
| I | 0,08 | Obiekty zagrożone wybuchem, maszty telekomunikacyjne |
| II | 0,06 | Budynki użyteczności publicznej, kościoły |
| III | 0,04 | Budynki mieszkalne z PV, hale magazynowe |
| IV | 0,04 | Budynki niskie, instalacje domowe do 10 m wysokości |
Estetyka instalacji wpływa na jej akceptację nie tylko sąsiedzką, ale też inwestorską, bo równo ułożone rzędy paneli świadczą o precyzji wykonawcy. Luźno zwisające kable, krzywe szyny, brak symmetrii widać z ulicy, a koszt przywrócenia porządku bywa wyższy niż pierwotne staranne ułożenie. Dokumentacja powykonawcza powinna zawierać schemat elektryczny z naniesionymi przekrojami, rzut dachu z rozmieszczeniem haków oraz zdjęcia z każdego etapu montażu, ponieważ w razie awarii lub kontroli strażackiej stanowią one jedyny dowód poprawności prac.
Montaż paneli fotowoltaicznych na dachu, wykonany zgodnie z dziewięcioma zasadami opisanymi powyżej, gwarantuje uzysk zbliżony do obliczeń projektowych i żywotność instalacji przekraczającą 25 lat. Pominięcie któregokolwiek z elementów (od audytu dachu, przez konstrukcję i okablowanie, aż po ochronę odgromową) obniża wartość inwestycji o kilkanaście procent lub tworzy ryzyko awarii, które zwróci się dopiero po kolejnych 5-7 latach eksploatacji.
Krótki glosariusz
- MC4 standard złącz stosowany w panelach PV, wymaga profesjonalnej zaciskarki.
- LPS Lightning Protection System; instalacja odgromowa zgodna z normą PN-EN 62305.
- PID Potential Induced Degradation; degradacja napięciowa ogniw, zwalczana przez uziemienie bieguna.
- String szeregowo połączone panele tworzące obwód DC.
- OSD Operator Sieci Dystrybucyjnej; podmiot zatwierdzający przyłączenie mikroinstalacji.
Źródła danych, norm i regulacji
Przy tworzeniu artykułu korzystano z następujących źródeł:
- PN-EN 1991-1-3 Eurokod 1: Oddziaływania na konstrukcje. Obciążenia śniegiem.
- PN-EN 1991-1-4 Eurokod 1: Oddziaływania na konstrukcje. Obciążenia wiatrem.
- PN-EN 1999-1-1 Eurokod 9: Projektowanie konstrukcji aluminiowych.
- PN-EN 62305 Ochrona odgromowa obiektów budowlanych (seria norm).
- PVGIS (Photovoltaic Geographical Information System) baza danych nasłonecznienia, pvgis.com.
- NFOŚiGW warunki dofinansowania „Mój Prąd" i „Czyste Powietrze".
- Krajowy System Elektroenergetyczny (KSE) wymogi przyłączenia mikroinstalacji do sieci OSD.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków.
