Jak zamontować panele fotowoltaiczne na blasze trapezowej, aby działały bezawaryjnie?

Kiedy przychodzi moment instalacji paneli fotowoltaicznych na dachu pokrytym blachą trapezową, wielu właścicieli domów odkrywa, że standardowe rozwiązaniamontażowe nie znajdują tutaj zastosowania. Lekki profil blaszany, falista geometria powierzchni oraz konieczność zachowania szczelności w miejscach przebić dachowych tworzą zagadkę, której nie można rozwiązać przy użyciu typowych uchwytów przeznaczonych choćby do dachówki ceramicznej czy papy. Montaż paneli fotowoltaicznych na dachu z blachy trapezowej wymaga zrozumienia fizyki obciążeń, zachowania właściwości uszczelniających cia i precyzyjnego doboru systemu mocowania do konkretnego profilu blachy. Zły wybór akcesoriów lub błędne uszczelnienie oznacza przecieki, korozję i kosztowne naprawy w ciągu zaledwie kilku lat od oddania instalacji do użytku.

• Akcesoria niezbędne do montażu fotowoltaiki na blachodachówce trapezowej
• Optymalny kąt nachylenia paneli PV na dachu trapezowym
• Uszczelnienie i ochrona antykorozyjna przy mocowaniu do blachy
• Montaż paneli fotowoltaicznych na dachu z blachy trapezowej pytania i odpowiedzi

Akcesoria niezbędne do montażu fotowoltaiki na blachodachówce trapezowej

Trapezoidalny kształt blachy dachowej definiuje podstawowe wyzwanie montażowe. Profil sinusoidalny lub trapezoidalny sprawia, że klasyczne metody mocowania, sprawdzone na dachówce ceramicznej czy papie, tutaj nie zdają egzaminu. Każdy element trapezoidalny wprowadza odmienną geometrię punktów mocowania oraz rozkład obciążeń, co wymaga indywidualnego podejścia do projektu instalacji. Współczesne systemy montażowe oferują dwie główne filozofie mocowania, przy czym wybór między nimi determinuje masa całej konstrukcji, obciążenie statyczne dachu oraz ostateczna trwałość połączenia.

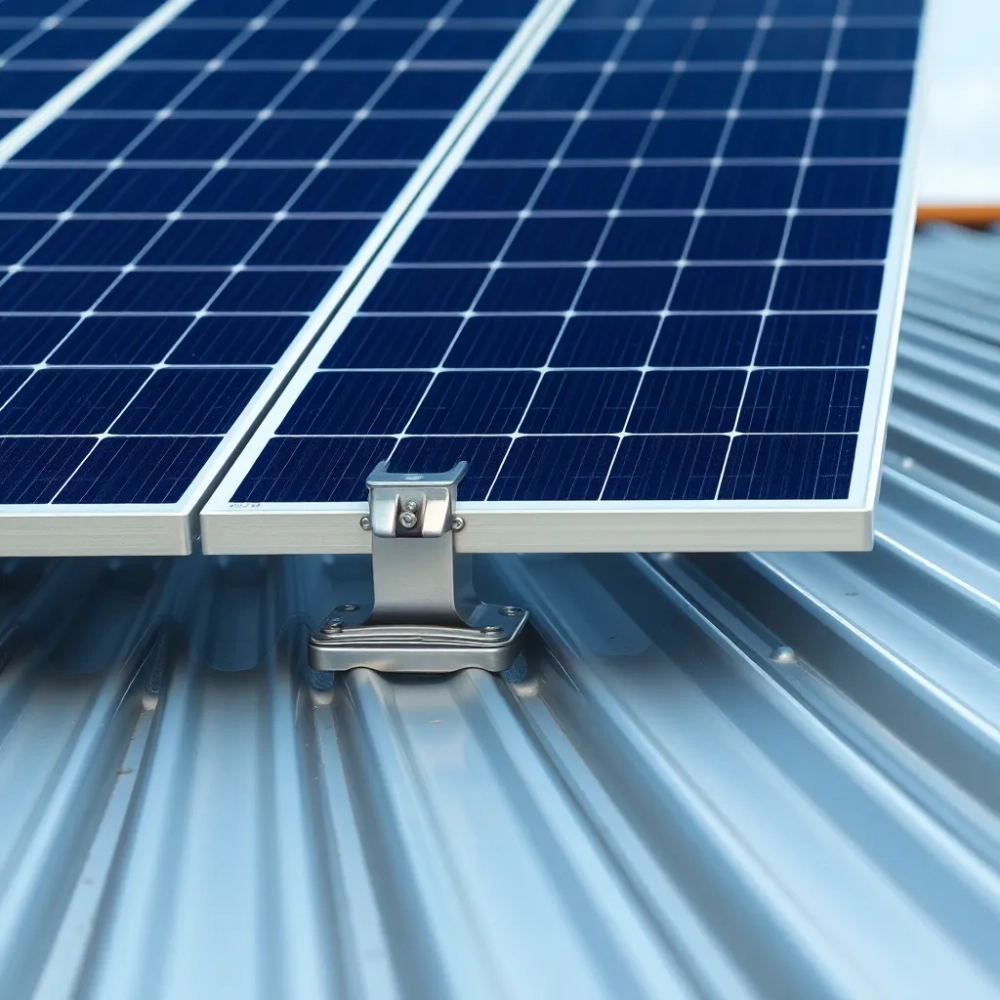

Zaciski trapezowe stanowią pierwszą kategorię rozwiązań, które mocują się bezpośrednio do krawędzi żebra profilu blachy. Te metalowe uchwyty zakleszczają się na górnej krawędzi fali trapezowej, eliminując konieczność przechodzenia przez arkusz blachy wiertłem i wkrętami. Dzięki temu zachowana zostaje ciągłość powłoki antykorozyjnej całego arkusza, a ryzyko powstawania ognisk korozji w miejscach przekłucia spada niemal do zera. Konstrukcja zacisku obejmuje szczęki moletowane, które zwiększają tarcie powierzchniowe i zapobiegają samoczynnemu poluzowaniu pod wpływem wibracji generowanych przez wiatr czy termiczne rozszerzanie się materiałów.

Druga kategoria to szyny nośne rozpięte w poprzek żeberek profilu trapezoidalnego, które dystrybuują masę paneli na wiele punktów mocowania jednocześnie. Szyny aluminiowe montowane równolegle do krawędzi kalenicy dachu tworzą płaszczyznę konstrukcyjną, do której przytwierdza się stopy mocujące paneli fotowoltaicznych. Rozstawiane na łańcuchach wsporników trapezowych, szyny rozkładają obciążenie punktowe na znaczną powierzchnię fali, co zmniejsza ryzyko deformacji profilu pod wpływem nacisku. Wsporniki wykonane ze stali ocynkowanej lub nierdzewnej wpinają się w żebra blachy za pomocą dedykowanych zacisków lub wkrętów samogwintujących z podkładkami uszczelniającymi.

Podobny artykuł Montaż paneli fotowoltaicznych na dachu z papy

System szynowy sprawdza się na dachach o minimalnej nośności konstrukcji nośnej, ponieważ umożliwia rozłożenie masy instalacji PV na znacznie większą powierzchnię niż montaż punktowy. Masa własna pełnego zestawu szyn wraz ze wspornikami osiągać może 80-120 kg na każde 50 metrów kwadratowych powierzchni dachu, co wymaga precyzyjnej weryfikacji wytrzymałościowej konstrukcji budynku przed przystąpieniem do prac. Z drugiej strony, system punktowy z zaciskami trapezowymi obciąża dach znacznie mniej, bo zaledwie 15-30 kg na analogiczną powierzchnię, jednak wymaga odpowiedniej grubości blachy i wysokości żebra profilu, aby zacisk mógł utrzymać siłę docisku bez odkształcenia fali trapezowej.

Dobór właściwego systemu zależy od geometrii trapezoidalnego profilu dachowego. Rozstaw żeberek, wysokość fali oraz grubość blachy determinują, czy zacisk trapezowy utrzyma wymaganą siłę docisku bez wgniecenia powierzchni materiału. Standardowe profile trapezowe mają rozstaw żeberek mieszczący się w przedziale 200-400 mm oraz wysokość fali 35-55 mm, przy grubości blachy 0,5-1,25 mm. profile o wysokości fali poniżej 35 mm lub grubości blachy cieńszej niż 0,5 mm wykluczają stosowanie zacisków trapezowych, ponieważ siła docisku zacisku prowadzi do trwałego odkształcenia profilu.

Mocowanie bezpośrednie z użyciemAdapterów profili trapezowych stanowi kompromis między obiema kategoriami rozwiązań. Krótkie profile aluminiowe o długości 150-250 mm montuje się do żebra blachy za pomocą wkrętów samogwintujących z uszczelką EPDM, a następnie do tych profili przytwierdza się stopy montażowe paneli. Rozwiązanie to łączy stosunkowo niską masę własną z możliwością regulacji kąta nachylenia paneli w zakresie 15-45 stopni, co stanowi istotną zaletę w porównaniu do sztywnych zacisków trapezowych. Warto jednak pamiętać, że każdy punkt mocowania generuje przekłucie powłoki antykorozyjnej, które trzeba starannie uszczelnić.

Zobacz także Jak ułożyć membranę dachową w starym dachu bez demontażu pokrycia

Optymalny kąt nachylenia paneli PV na dachu trapezowym

Kąt nachylenia paneli fotowoltaicznych determinuje ilość energii promieniowania słonecznego padającego na powierzchnię ogniw fotowoltaicznych. Im bardziej prostopadle pada światło, tym wyższa sprawność konwersji energii, co wprost przekłada się na roczną produkcję instalacji PV. Dla instalacji stacjonarnych na terenie Polski optymalny kąt nachylenia mieści się w przedziale 30-40 stopni od płaszczyzny poziomej, zapewniając kompromis między generacją letnią a zimową i maksymalizując całoroczny uzysk energii.

Dach trapezowy ogranicza możliwości optymalizacji kąta nachylenia, ponieważ panele fotowoltaiczne montowane są równolegle do płaszczyzny dachu, a ten standardowo ma kąt nachylenia zaledwie 5-15 stopni w przypadku konstrukcji hal przemysłowych czy budynków gospodarczych. Instalacja paneli płasko na takim dachu oznacza ustawienie pod kątem nie większym niż 15 stopni, co skutkuje stratą 15-30 procent potencjalnej rocznej produkcji w porównaniu z panelami ustawionymi pod kątem optymalnym.

Rama wsporcza z regulowanym kątem nachylenia stanowi rozwiązanie pozwalające oderwać płaszczyznę paneli od geometrii dachu trapezowego. Konstrukcja ramy, wykonana najczęściej z aluminium, umożliwia ustawienie paneli pod kątem 25-35 stopni niezależnie od kąta nachylenia powierzchni dachowej. Rozwiązanie to generuje wyższy uzysk energii kosztem większej masy własnej konstrukcji i wyższych obciążeń wiatrowych działających na panel jako żagiel. Rama o masie 5-7 kilogramów na metr kwadratowy wymaga solidnego zamocowania do trapezowego profilu dachowego, a każdy stopień nachylenia ponad płaszczyznę dachu zwiększa siłę unoszenia generowaną przez wiatr.

Warto przeczytać także o Montaż płyty PIR na dach

Obciążenie wiatrowe rośnie proporcjonalnie do kąta nachylenia, osiągając przy 30 stopniach wartość około 0,6-0,8 kN/m² przy standardowej ekspozycji budynku i znacząco wyższą na otwartych przestrzeniach czy wzniesieniach terenu. Norma PN-EN 1991-1-4 definiuje sposób obliczania sił aerodynamicznych na konstrukcje budowlane, jednak w przypadku trapezowego pokrycia dachowego rozkład obciążeń nie jest jednorodny. Siły koncentrują się wzdłuż żeberek profilu, co wymaga przeprowadzenia szczegółowej analizy rozkładu naprężeń w konstrukcji wsporczej.

Dla budynków o ekspozycji na silne wiatry lub na terenach pagórkowatych przestrzeganie wytycznych normowych może prowadzić do wniosku, że rama wsporcza o kącie nachylenia przekraczającym 20 stopni generuje obciążenia przekraczające nośność trapezowego profilu blachy. W takiej sytuacji pozostają dwie alternatywy: instalacja paneli płasko z akceptacją niższej produkcji energii, bądź wzmocnienie konstrukcji nośnej budynku w miejscach mocowania wsporników ramy. Wzmocnienie to może obejmować dodatkowe belki stalowe przebiegające równolegle do krokwi w przestrzeni poddasza lub zastosowanie płyt stalowych rozkładających siły na większą powierzchnię żebra trapezowego.

Optymalizacja kierunku orientacji paneli nabiera szczególnego znaczenia przy niemożności uzyskania optymalnego kąta nachylenia. Strona dachu skierowana na południe generuje najwyższą całkowitą produkcję roczną, lecz na dachach trapezowych zorientowanych wschód-zachód opłaca się rozważyć instalację w konfiguracji wschód-zachód bez nachylenia. Taka konfiguracja eliminuje efekt żagla całkowicie, ponieważ panele pozostają równoległe do płaszczyzny dachu, a spadek produkcji rocznej wynikający z płaskiego ustawienia rekompensuje brak strat na nachyleniu ramy wsporczej. Dla budynków o orientacji wschód-zachód konfiguracja płaska generuje zaledwie 20-25 procent mniej energii rocznie niż optymalnie nachylona instalacja skierowana na południe.

Nachylenie lekki o kącie 10-15 stopni w przypadku dachów trapezowych o orientacji południowej stanowi kompromis pomiędzy generacją energii a obciążeniem wiatrowym. Rozwiązanie to pozwala zwiększyć produkcję paneli o 8-12 procent w porównaniu z instalacją płaską, przy utrzymaniu obciążeń wiatrowych na poziomie akceptowalnym dla standardowych profili trapezowych. Rama o tak niewielkim nachyleniu nie wymaga wzmocnień konstrukcji nośnej w większości typowych instalacji na budynkach jednorodzinnych, co istotnie obniża koszty całkowite przedsięwzięcia.

Geometria trapezowego profilu determinuje naturalny rozstaw żeberek, co wpływa na sposób rozmieszczenia paneli fotowoltaicznych na powierzchni dachu. Panele montowane są równolegle do krawędzi żeberek profilu trapezowego, a punkty mocowania przypadają na żebra lub w doliny fali w zależności od zastosowanego systemu. Standardowe panele fotowoltaiczne o wymiarach 1,7-2,2 metra długości mieszczą się w rozstawie żeberek większości trapezowych profili dachowych, lecz przy zastosowaniu paneli o większej liczbie ogniw w konfiguracji poziomej rozstaw szyn montażowych może wymagać przedłużenia poza typowy rozstęp trapezowy, co generuje dodatkowe koszty.

Uszczelnienie i ochrona antykorozyjna przy mocowaniu do blachy

Każdy punkt mocowania paneli fotowoltaicznych do trapezowego pokrycia dachowego generuje przekłucie powłoki ochronnej blachy, które stanowi potencjalne miejsce infiltracji wody opadowej. Woda przedostająca się przez nieszczelności w uszczelnieniu penetruje warstwę izolacji termicznej, powoduje korozję elementów konstrukcji nośnej dachu i w efekcie skraca żywotność całego budynku. Montaż paneli fotowoltaicznych na dachu z blachy trapezowej wymaga bezwzględnego zachowania szczelności powłoki dachowej w każdym punkcie mocowania, co oznacza stosowanie dedykowanych systemów uszczelniania zaprojektowanych do współpracy z trapezowym profilem blachy.

Podkładki uszczelniające EPDM stanowią podstawowy element systemu uszczelnienia w miejscu przekłucia powłoki dachowej. Elastomer etylenowo-propylenowo-dienowy wykazuje doskonałą odporność na Promieniowanie UV, skrajne temperatury oraz procesy starzeniowe, zachowując właściwości elastyczne przez okres 20-30 lat bez twardnienia czy pękania. Kształt podkładki dopasowuje się do krzywizny fali trapezowej, a siła docisku generowana przez dokręcony śrubę ściska elastyczny materiał, tworząc szczelną barierę wokół przekłucia. Podkładka EPDM skutecznie pracuje w zakresie kątów nachylenia dachu od 5 do 45 stopni, co czyni ją uniwersalnym rozwiązaniem dla trapezowych pokryć dachowych.

Taśma butylowa modelowana stanowi rozwiązanie uzupełniające lub alternatywne dla podkładek EPDM w miejscach wymagających maksymalnej szczelności. Butyl o konsystencji plastycznej wypełnia wszelkie nierówności powierzchni blachy wokół punktu mocowania, tworząc szczelną warstwę o grubości 1,5-3 mm. Taśma przyjmuje kształt profilu trapezowego, eliminując mikroszczeliny między podkładką a powierzchnią blachy, które mogłyby powstawać przy standardowych uszczelkach płaskich. Butyl wykazuje przyczepność do powierzchni stalowych ocynkowanych, aluminium i plastiku, co umożliwia stosowanie go z różnymi typami uchwytów montażowych dostępnych na rynku.

Ochrona antykorozyjna elementów metalowych w miejscu mocowania obejmuje zarówno śruby i nakrętki ze stali nierdzewnej, jak i powłokę ocynkowaną blachy trapezowej w otoczeniu punktu mocowania. Wszelkie zadrapania powłoki ocynkowanej powstałe podczas instalacji należy zabezpieczyć farbą cynkową w sprayu, która przywraca barierę ochronną i zapobiega migracji korozji pod powłokę właściwą. Proces ten wymaga starannego oczyszczenia powierzchni z pyłu i rdzy nalotowej przed aplikacją środka ochronnego, w przeciwnym razie farba nie przylega do podłoża i jej skuteczność jest ograniczona.

Inspekcja połączeń montażowych powinna odbywać się w cyklu rocznym dla instalacji w standardowych warunkach środowiskowych lub półrocznym dla budynków zlokalizowanych w strefach nadmorskich lub przemysłowych. Podczas przeglądu weryfikuje się moment dokręcenia śrub mocujących, ponieważ cykliczne zmiany temperatury powodują mikroruchy elementów, które z czasem prowadzą do poluzowania połączeń. Sprawdza się również stan podkładek uszczelniających pod kątem spękań, odkształceń czy utraty elastyczności, co stanowi sygnał konieczności wymiany elementu. Wszelkie ślady korozji na powierzchni blachy wokół punktu mocowania wymagają natychmiastowej interwencji, ponieważ świadczą o naruszeniu szczelności systemu uszczelnienia.

Wybór gatunku stali nierdzewnej na elementy mocujące determinuje trwałość połączenia w specyficznych warunkach środowiskowych. Stal A2 (AISI 304) sprawdza się w standardowych warunkach atmosferycznych i wnętrzach, lecz w środowisku morskim zawierającym chlorki ulega korozji stykowej i korozji naprężeniowej w ciągu 5-8 lat. Dla budynków zlokalizowanych w odległości do 5 kilometrów od wybrzeża morskiego obligatoryjne jest stosowanie stali A4 (AISI 316) o obniżonej zawartości węgla i dodatku molibdenu, co zapewnia odporność na korozję w warunkach zasolonej atmosfery. Stal węglowa ocynkowana ogniowo stanowi ekonomiczne rozwiązanie dla instalacji nienarażonych na agresywne środowisko, lecz wymaga regularnej konserwacji powłoki cynkowej.

Rozszerzalność termiczna metali stanowi czynnik projektowy wpływający na trwałość połączeń montażowych paneli fotowoltaicznych do trapezowego pokrycia dachowego. Współczynnik rozszerzalności liniowej aluminium wynosi 23,4 na dziesięć do potęgi szóstej stopnia Kelwina, co oznacza, że aluminiowa szyna montażowa o długości 30 metrów zmienia długość o około 7 milimetrów przy różnicy temperatur 100 stopni Celsjusza między latem a zimą. Konstrukcja szynowa musi uwzględniać te zmiany wymiarów poprzez kompensatory termiczne rozmieszczane co 20-25 metrów bieżących szyny, w przeciwnym razie naprężenia termiczne prowadzą do wyboczenia szyny lub poluzowania punktów mocowania.

Zintegrowany system uszczelniania z wentylacją punktową reprezentuje najwyższy standard ochrony w miejscach przebić dachowych przy montażu instalacji fotowoltaicznych na pokryciach trapezowych. Rozwiązanie to łączy szczelność hydroizolacyjną z odprowadzeniem ewentualnej wilgoci gromadzącej się pod uszczelką, zapobiegając kondensacji pary wodnej na dolnej stronie blachy trapezowej. System składa się z uszczelki EPDM wulkanizowanej na stalowym korpusie z otworem wentylacyjnym, który umożliwia cyrkulację powietrza i odparowanie minimalnych ilości wody przenikającej przez barierę uszczelniającą. Koszt takiego rozwiązania jest wyższy od standardowych podkładek EPDM, lecz trwałość i niezawodność uzasadniają inwestycję w przypadku instalacji o wysokiej wartości energetycznej.

Zagrożenie przeciekiem w punkcie mocowania instalacji fotowoltaicznej stanowi ryzyko rozległych szkód w konstrukcji budynku. Woda infiltrująca przez nieszczelność wnika w strukturę dachu, powoduje gnicie drewnianych elementów więźby, korozję stalowych belek nośnych i degradację izolacji termicznej. Skutki przecieku narastają powoli, często niezauważalnie przez właściciela budynku, aż do momentu gdy widoczne są już plamy na suficie lub odczuwalny jest spadek temperatury w pomieszczeniach spowodowany utratą właściwości izolacyjnych przemoczonej warstwy wełny mineralnej. Koszty naprawy konstrukcji dachowej wielokrotnie przewyższają nakłady na właściwe uszczelnienie punktów mocowania podczas początkowego montażu paneli.

Dla dachów trapezowych o kącie nachylenia przekraczającym 15 stopni rekomendowane jest stosowanie fartuchów ochronnych odprowadzających wodę opadową ponad powierzchnią uszczelki. Fartuch stalowy ocynkowany wyprofilowany tak, aby woda spływała wzdłuż fali trapezowej z dala od punktu mocowania, stanowi skuteczną barierę przed infiltracją wód roztopowych czy deszczu niesionego silnym wiatrem. Fartuch montowany jest pod górną krawędzią punktu mocowania i zachodzi na powierzchnię blachy na długości minimum 50 milimetrów, co zapewnia szczelność nawet przy intensywnych opadach towarzyszących sztormowym wiatrom.

Projektowanie systemu mocowania paneli fotowoltaicznych na trapezowym pokryciu dachowym wymaga uwzględnienia stref klimatycznych zgodnie z normą PN-EN 1991-1-3 dotyczącą obciążeń śniegiem oraz normy PN-EN 1991-1-4 dotyczącej obciążeń wiatrem. Strefa śniegowa determinuje obciążenie konstrukcji w okresie zimowym, co wpływa na dobór przekrojów elementów wsporczych i liczby punktów mocowania na metr kwadratowy powierzchni dachu. Strefa wiatrowa definiuje siły ssące oddziałujące na panele i konstrukcję wsporczą, szczególnie istotne dla dachów o orientacji prostopadłej do dominującego kierunku wiatrów. Wspólna analiza obu czynników pozwala na optymalne zaprojektowanie systemu montażowego, który zachowa szczelność i integralność przez dekady eksploatacji instalacji fotowoltaicznej.

Obliczenia obciążeń dla instalacji fotowoltaicznej na trapezowym pokryciu dachowym uwzględniają ciężar paneli fotowoltaicznych, konstrukcji wsporczej, obciążenia śniegiem według strefy klimatycznej oraz obciążenia wiatrem uwzględniające specyfikę aerodynamiczną trapezowego profilu. Współczynnik aerodynamiczny dla dachu trapezowego jest wyższy niż dla gładkich powierzchni, ponieważ żebra profilu generują turbulencje i zwiększają siłę ssącą działającą na zamontowane panele. Wartość współczynnika zależy od wysokości żebra trapezowego i kąta nachylenia dachu, a jego dokładne wyznaczenie wymaga badań w tunelu aerodynamicznym lub zaawansowanych obliczeń numerycznych, które wykraczają poza standardowe procedury normowe.

Dla zabezpieczenia powłoki antykorozyjnej blachy trapezowej w miejscach przebić dachowych stosuje się połączenie podkładek EPDM z dodatkową warstwą uszczelniacza poliuretanowego aplikowanego wokół krawędzi podkładki. Uszczelniacz poliuretanowy po utwardzeniu tworzy trwałą, elastyczną warstwę odporną na promieniowanie UV i działanie wody, która stanowi redundantne zabezpieczenie szczelności w przypadku degradacji podkładki EPDM. Metoda ta jest szczególnie rekomendowana dla instalacji fotowoltaicznych na trapezowych pokryciach dachowych budynków przemysłowych, gdzie przewidywana żywotność instalacji PV wynosi 25-30 lat i redundantne zabezpieczenie uszczelniające uzasadnia niewielki dodatkowy koszt materiałów i robocizny.

Konserwacja instalacji fotowoltaicznej zamontowanej na trapezowym pokryciu dachowym obejmuje cykliczne przeglądy szczelności połączeń, czyszczenie powierzchni paneli fotowoltaicznych oraz weryfikację stanu powłok antykorozyjnych elementów konstrukcji wsporczej. Częstotliwość przeglądów powinna być dostosowana do agresywności środowiska, przy czym minimum raz w roku dla instalacji w standardowych warunkach i dwa razy w roku dla instalacji w strefach nadmorskich lub przemysłowych. Podczas przeglądu weryfikuje się moment dokręcenia wszystkich połączeń śrubowych zgodnie z wytycznymi producenta systemu montażowego, co zapobiega poluzowaniu elementów pod wpływem cyklicznych obciążeń termicznych i wiatrowych.

Montaż paneli fotowoltaicznych na dachu z blachy trapezowej stanowi zadanie wymagające specjalistycznej wiedzy z zakresu inżynierii konstrukcji dachowych, systemów fotowoltaicznych oraz ochrony przed korozją. Właściwy dobór akcesoriów montażowych, precyzyjne uszczelnienie punktów przebicia oraz systematyczna konserwacja zapewniają wieloletnią, bezawaryjną eksploatację instalacji przy maksymalnej produkcji energii elektrycznej. Przed przystąpieniem do realizacji inwestycji warto zlecić szczegółową analizę techniczną warunków lokalnych, weryfikację nośności konstrukcji nośnej dachu oraz dobór optymalnego rozwiązania systemowego, co pozwala uniknąć kosztownych błędów i zapewnia zwrot z inwestycji w oczekiwanym horyzoncie czasowym.
